户外支架式双组太阳能光伏板结构设计

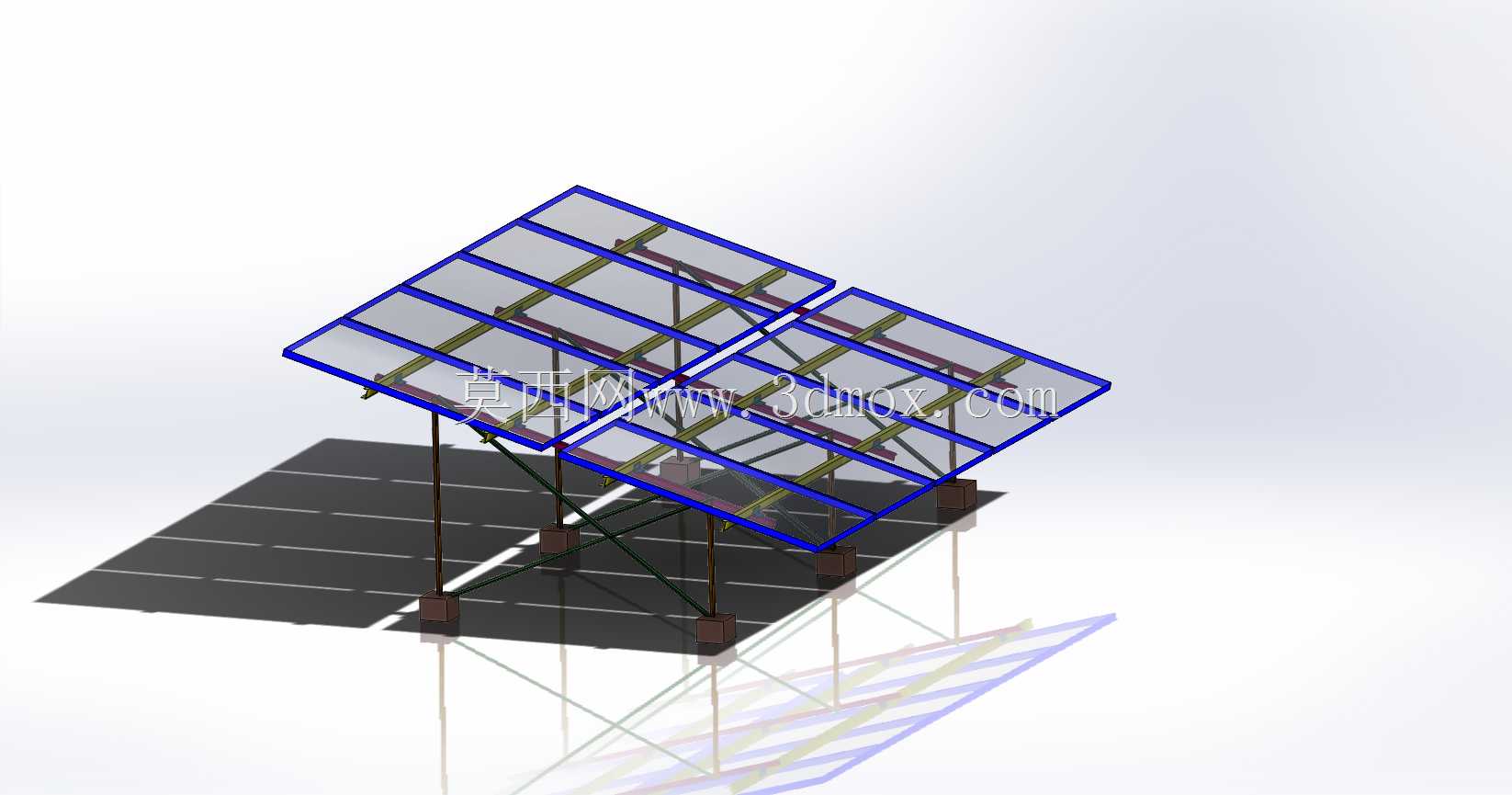

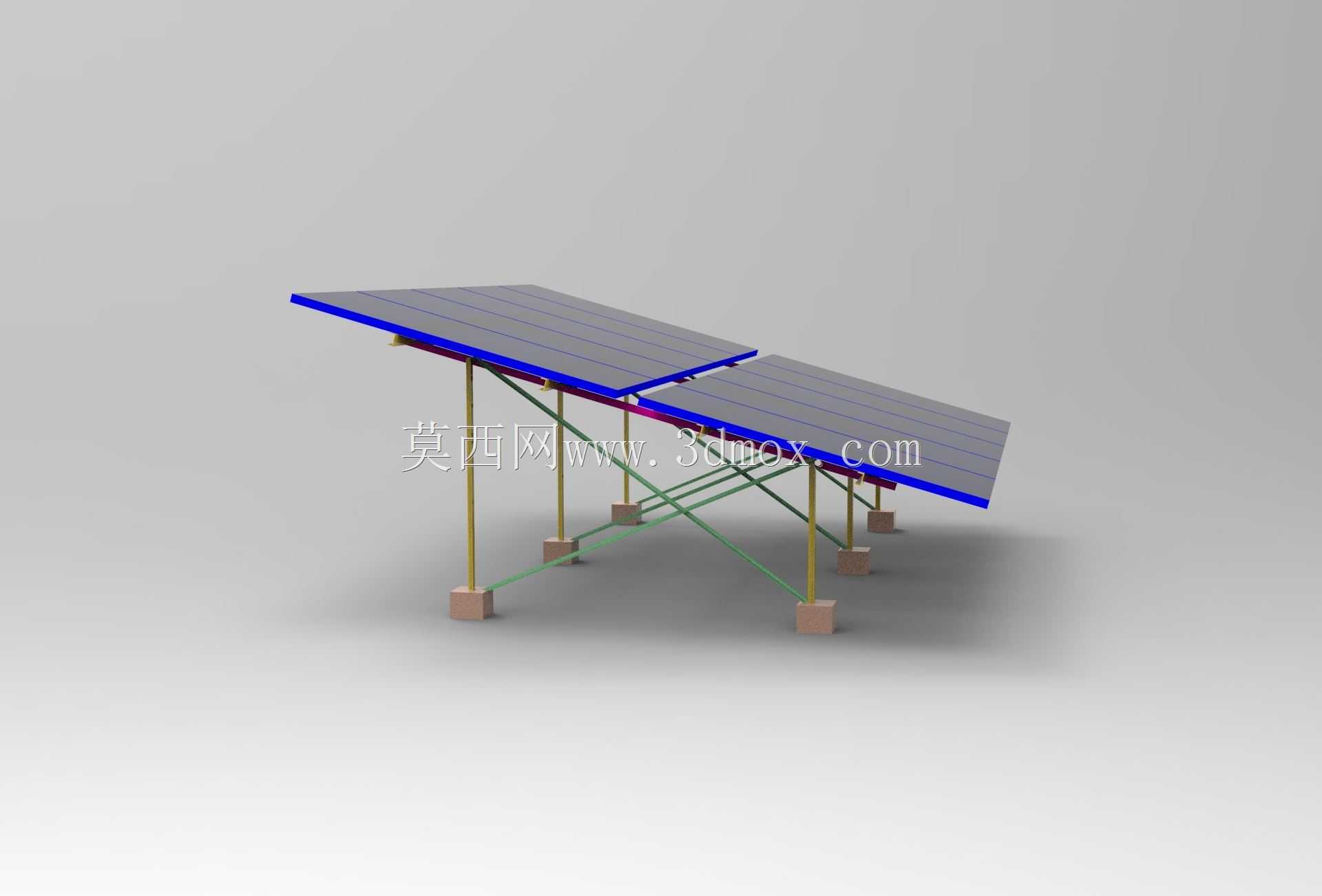

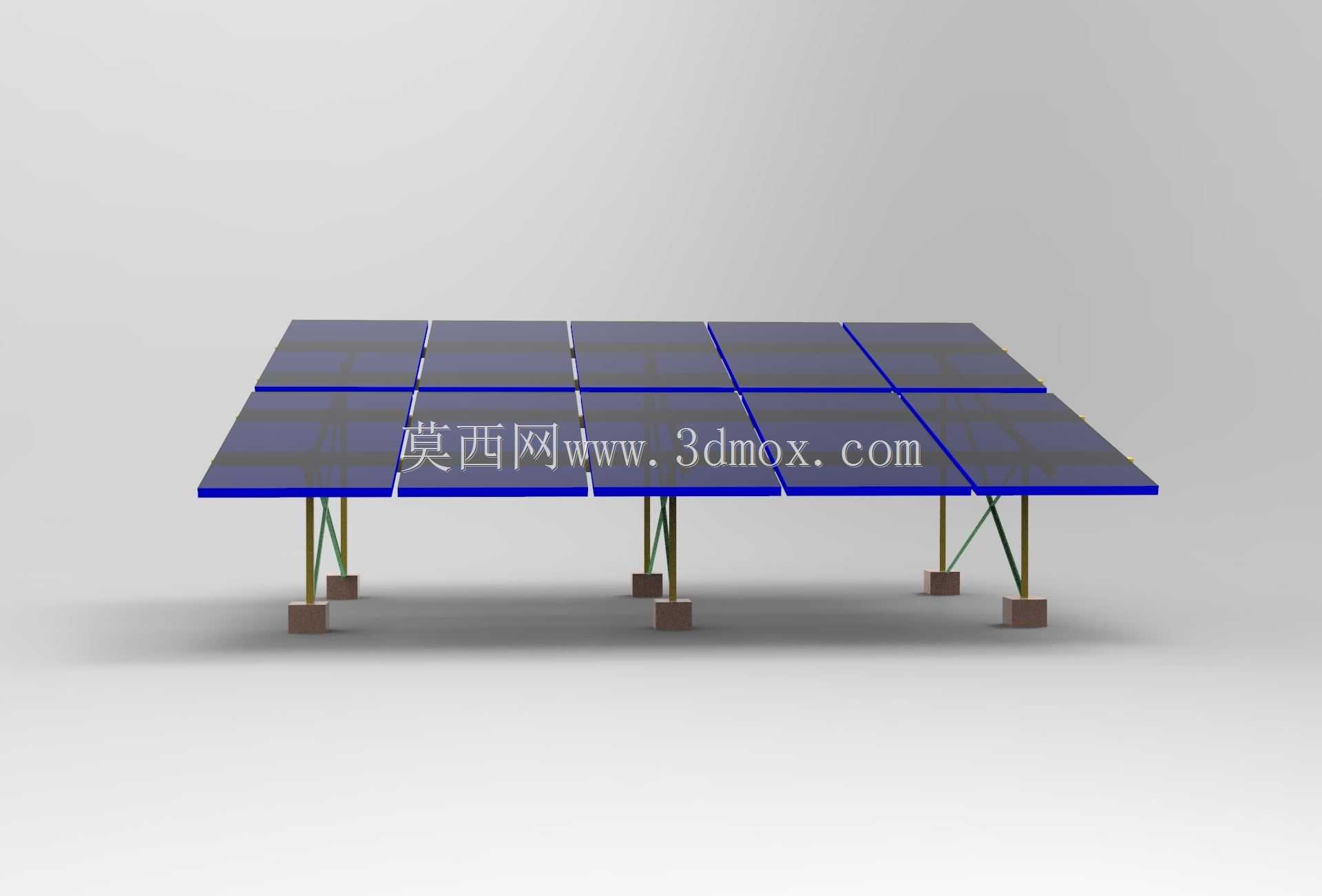

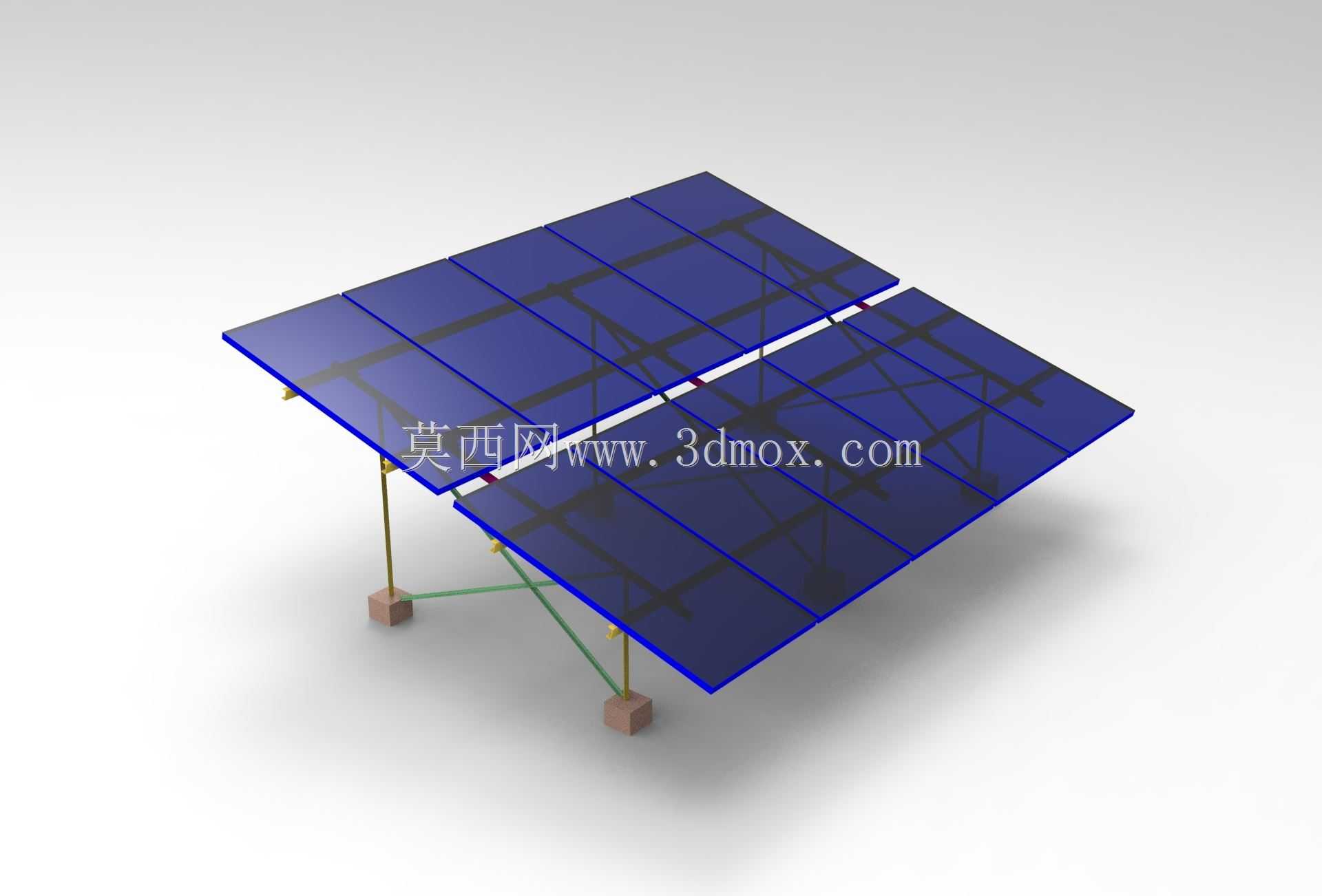

　　这套双组排布的光伏板支撑结构，在分布式光伏落地场景里适配性很强，不管是户用庭院离网供电、小型户外基站备用电源，还是野外临时作业点位的独立供电系统，都能直接套用基础结构逻辑做适配调整。从结构功能来看，两块光伏板通过独立的支撑框架固定，预留了足够的板间间隙，既避免相邻板边在风载作用下产生磕碰摩擦，也能减少板面之间的阴影遮挡，保证早晚低角度光照时的发电效率。支撑腿采用分段式设计，底部搭配混凝土配重块，不需要做复杂的地面预埋施工，在硬化地面、压实土层甚至临时铺装的场地上都能快速完成架设，配重块的接触面积经过核算，能在常规六级风况下保持整体结构稳定，不会出现滑移或者倾覆问题。斜向的拉筋连接在支撑腿中部和框架下沿，形成三角形稳定受力结构，

　　抵消板面承受的风掀力和自身重力产生的弯矩，避免长期户外使用后框架出现变形下垂。设计过程中首先考虑的是光照倾角匹配，支撑结构的倾斜角度可以根据项目所在地的纬度做小范围调整，保证板面在当地全年光照峰值时段能垂直于入射光线，最大化光能接收效率。板面的边框采用包裹式设计，完全覆盖电池片的边缘区域，既可以隔绝水汽、灰尘侵入电池片层压结构，也能在搬运、架设过程中保护脆性的电池片不会因为磕碰产生隐裂。从安装边界来看，单块光伏板的长宽比例符合常规晶硅组件的通用尺寸，两块板并排布置后的整体占地宽度控制在三米以内，纵向投影长度不到两米，不会占用过多的地面空间，支撑腿的最低架设高度预留了三十公分以上的离地间隙，既可以避免地面积水、积雪浸泡板边，

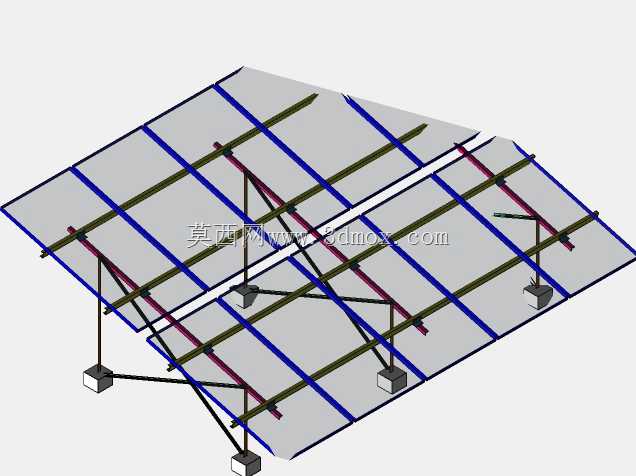

　　也能让板面下方保持空气流通，降低组件工作温度，间接提升发电转化效率。板间的接线预留空间设置在两块板相邻的边框位置，布线时可以直接将组串线缆顺着支撑腿内侧引下，不需要额外做跨线固定结构，减少线缆外露老化的风险。整个结构的受力传递路径非常清晰：板面承受的风载、雪载以及自身重量先传递到周边的铝合金边框，再通过边框下方的连接点传递到四根主支撑腿，斜拉筋承担水平方向的分力，最终所有载荷都传导到底部的配重块上分散到地面，没有应力集中的薄弱节点，长期户外使用的结构可靠性有保障。在实际选型应用时，这套结构可以根据当地的极端天气数据调整配重块重量和拉筋的规格，比如沿海台风区域可以加大配重块的尺寸，或者在配重块上增加膨胀螺栓固定点，高海拔积雪区域可以适当加大支撑腿的型材壁厚，提升整体的载荷上限。板面的固定点采用可调式压块设计，后期如果需要更换不同厚度的光伏组件，不需要重新打孔焊接，只需要调整压块的锁紧位置就能完成适配，降低后期运维更换的成本。
