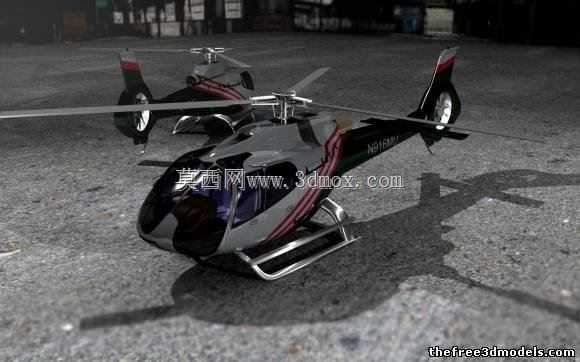

民用轻型直升机外观结构数字样机

　　本次呈现的轻型直升机数字样机，面向通航作业场景的结构验证需求搭建，覆盖民用直升机常见的作业适配边界，可支撑农林植保、空中巡查、短途通勤、航拍航测等多场景的结构适配性校验工作。从实际用途维度看，这类轻型旋翼航空器不需要专用大型起降场地，在净空条件满足的平整硬质地面即可完成起降作业，针对县域级短途运输、林区火情巡护、高压线路巡检、农田病虫害防治等场景，相比固定翼飞行器有着更强的场景适配性，不需要长距离跑道支持，可实现低空低速下的稳定悬停作业，作业灵活性远高于同量级固定翼机型。

　　从功能特性维度拆解，该数字样机完整还原了单旋翼带尾桨构型直升机的核心结构逻辑：主旋翼系统采用铰接式桨毂连接逻辑，每片主桨叶的变距、挥舞、摆振自由度均按照真实机型的运动边界做了结构约束，可直接用于旋翼系统运动干涉校验；尾桨部分采用涵道式尾桨设计，相比外露式尾桨，涵道结构可大幅降低地面作业时尾桨碰擦障碍物的风险，同时涵道本身可对尾桨气流形成整流作用，提升低空悬停时的航向稳定性，尤其适合在有低空障碍物的城市场景、林带场景作业。机身主体采用流线型曲面设计，机头段为大面积透明风挡结构，可给正副驾驶提供接近180度的前向视野，满足低空作业时的目视观测需求；机身侧部设置滑动式舱门，方便人员快速进出以及作业设备的挂载安装；机身下部为滑橇式起落架，相比轮式起落架结构更简单，维护成本更低，在松软地面、草地、砂石地面起降时有着更好的接地稳定性，不需要配置轮胎充气、刹车等附属结构，降低了日常维护的复杂度。

　　设计思路层面，该数字样机遵循轻型直升机的重量控制原则，全机结构按照重心配平逻辑做了布局优化：动力舱布置在机身上部主减速器后方，主旋翼轴位于全机重心的正上方位置，燃油箱布置在机身中部地板下方，既可以降低整机重心提升悬停稳定性，也可以避免燃油泄漏时进入座舱引发安全风险；尾梁结构从机身尾部向后延伸，尾桨传动轴沿尾梁内部布置，尾梁末端的垂尾、平尾结构按照低速飞行时的气动稳定性要求做了角度优化，平尾可在前飞时为尾梁提供一定的升力，降低主旋翼的配平载荷，垂尾可在前飞时提供航向稳定力矩，减少尾桨的功率消耗。

　　外形尺寸与安装边界方面，该样机还原的机型主旋翼直径约10米级别，尾桨直径约0.8米，机身总长（含旋翼转动范围）约11.5米，机身宽度（不含滑橇外伸结构）约1.2米，机高（至主旋翼桨毂顶端）约2.8米，滑橇起落架的横向跨距约2米，可满足在2.5米见方的平整地面完成起降的空间要求；机身侧面预留的设备安装接口位于座舱后方的机身侧壁，可挂载重量不超过80kg的作业设备，安装接口的承力结构与机身主承力框直接连接，可避免作业载荷直接作用在蒙皮结构上引发结构变形；座舱内部的座椅安装位置、操纵机构布局均按照人体工程学要求做了空间校验，正副驾驶座椅的前后调节行程、操纵杆的活动范围均不会与座舱内部结构发生干涉，脚蹬的位置可满足不同身高操作人员的操作姿态需求。

　　从结构建模的细节来看，该样机对机身蒙皮的分块逻辑做了还原，机头段、座舱段、尾梁段的蒙皮连接缝均按照实际装配工艺预留了间隙，主桨叶的翼型采用低速高升力翼型，桨叶从根部到尖部的扭转角、弦长变化均符合轻型直升机的旋翼设计参数，桨尖做了后掠设计，可降低前飞时的桨尖压缩性效应，减少旋翼噪声；尾梁内部的传动轴支撑点按照等间距布置，每个支撑点的轴承安装位均预留了装配空间，可直接用于后续的传动系统细节设计迭代。滑橇起落架的横梁与机身的连接位置设置了缓冲结构，可在硬着陆时吸收冲击能量，避免冲击载荷直接传递到机身主结构，滑橇本身的截面为椭圆形，相比圆形截面有着更好的侧向抗弯能力，在侧向着陆时可承受更大的侧向载荷，降低起落架变形的风险。
