舰载空中加油无人机MQ25黄貂鱼结构设计

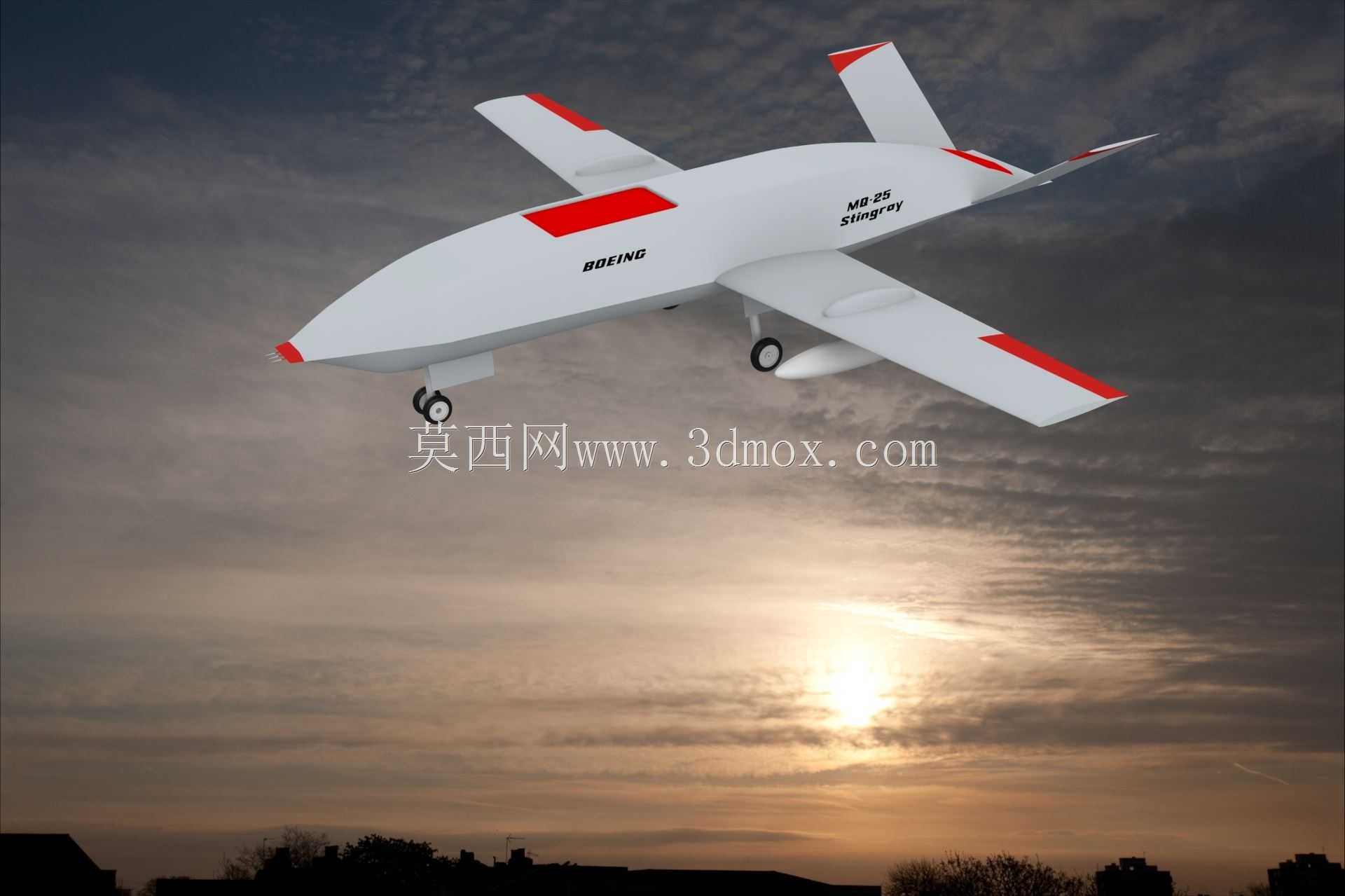

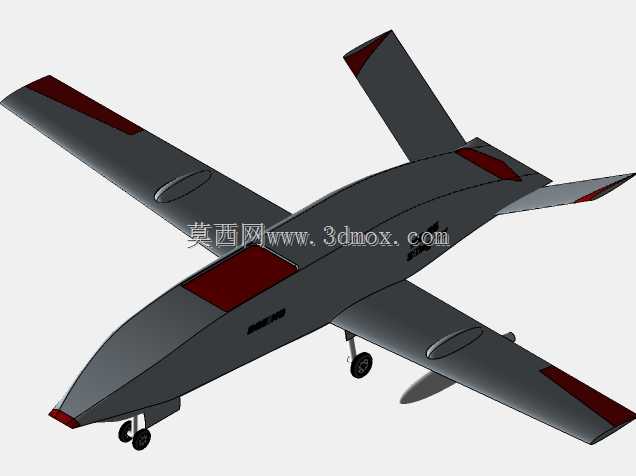

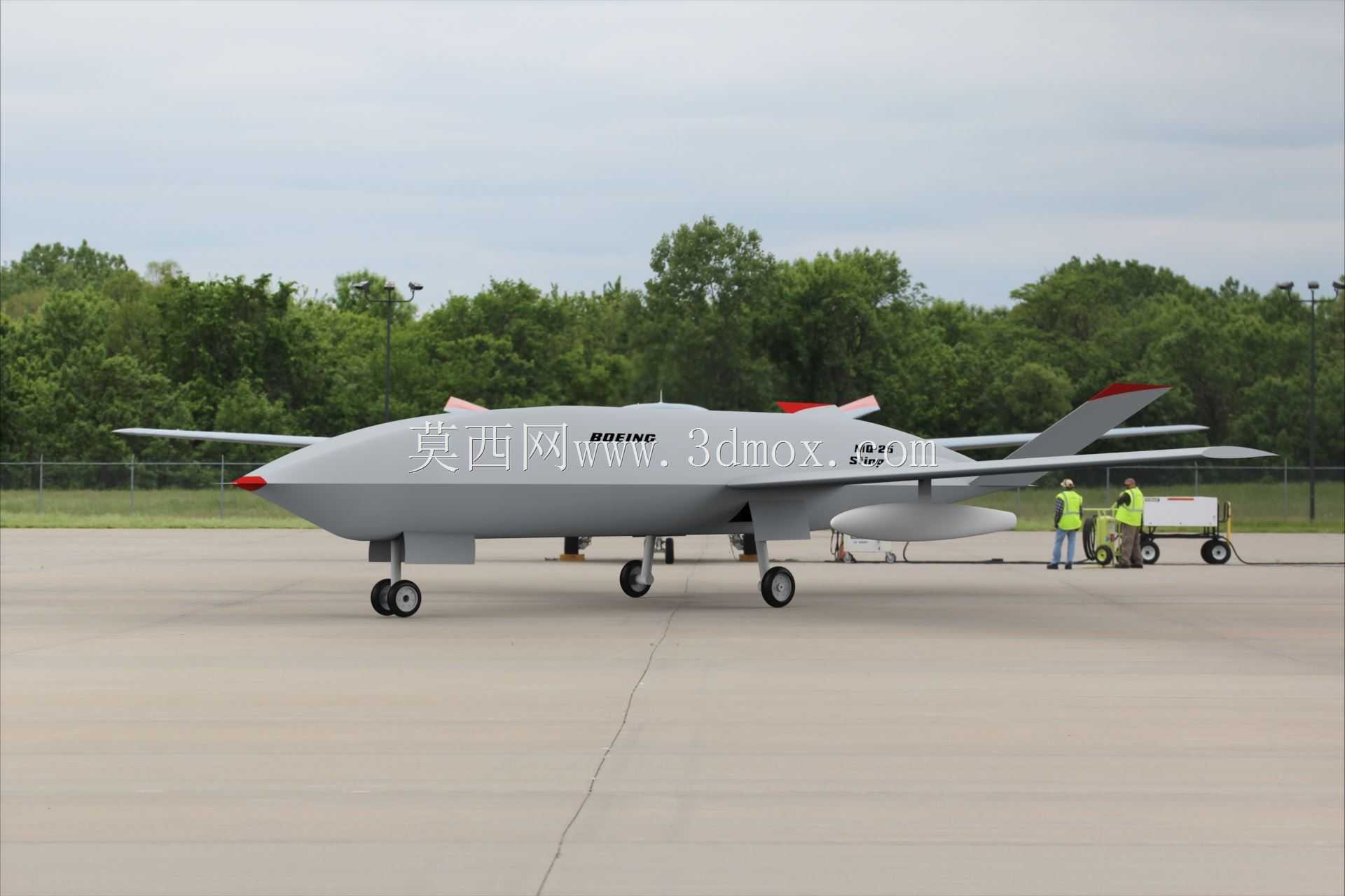

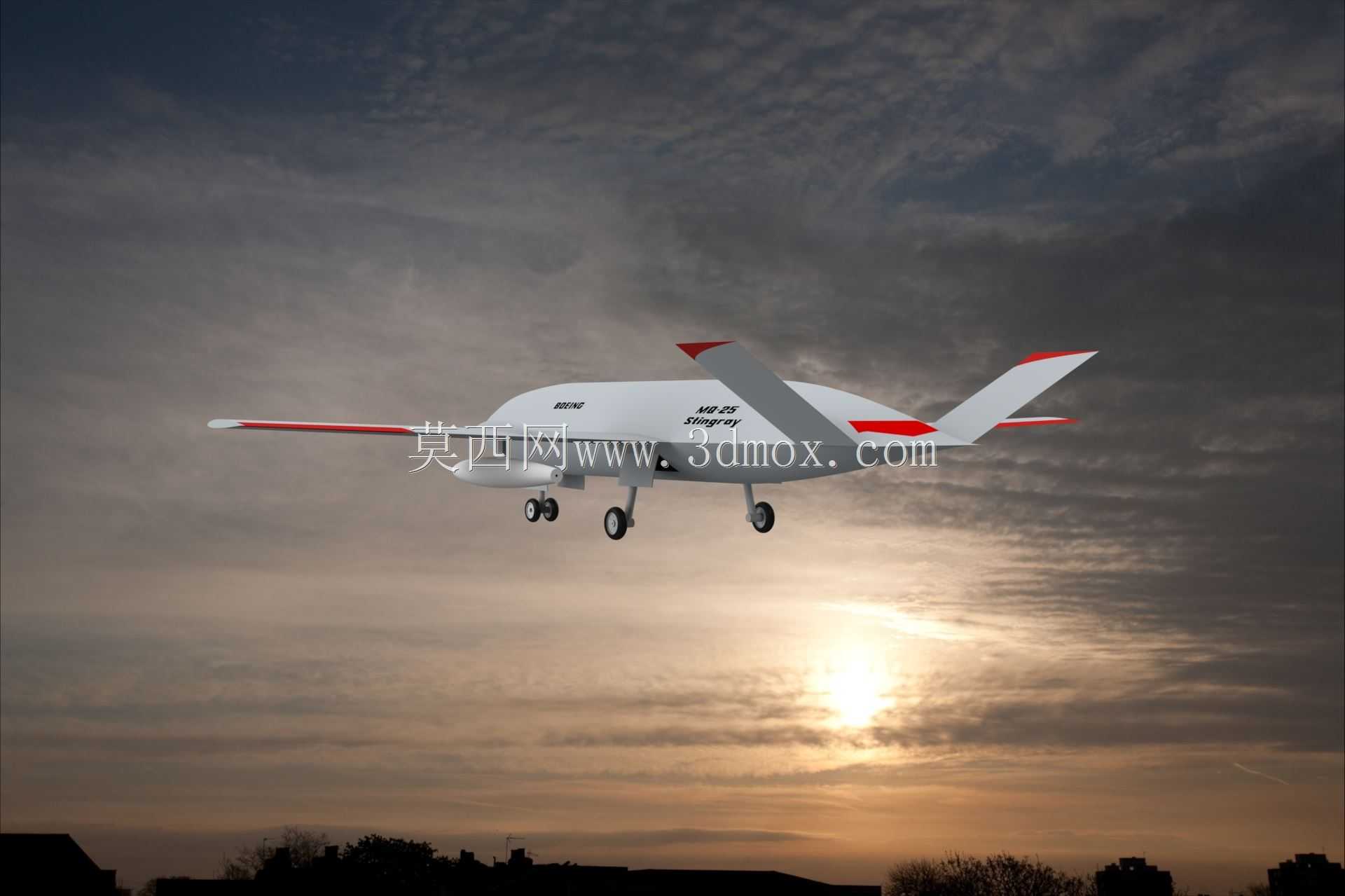

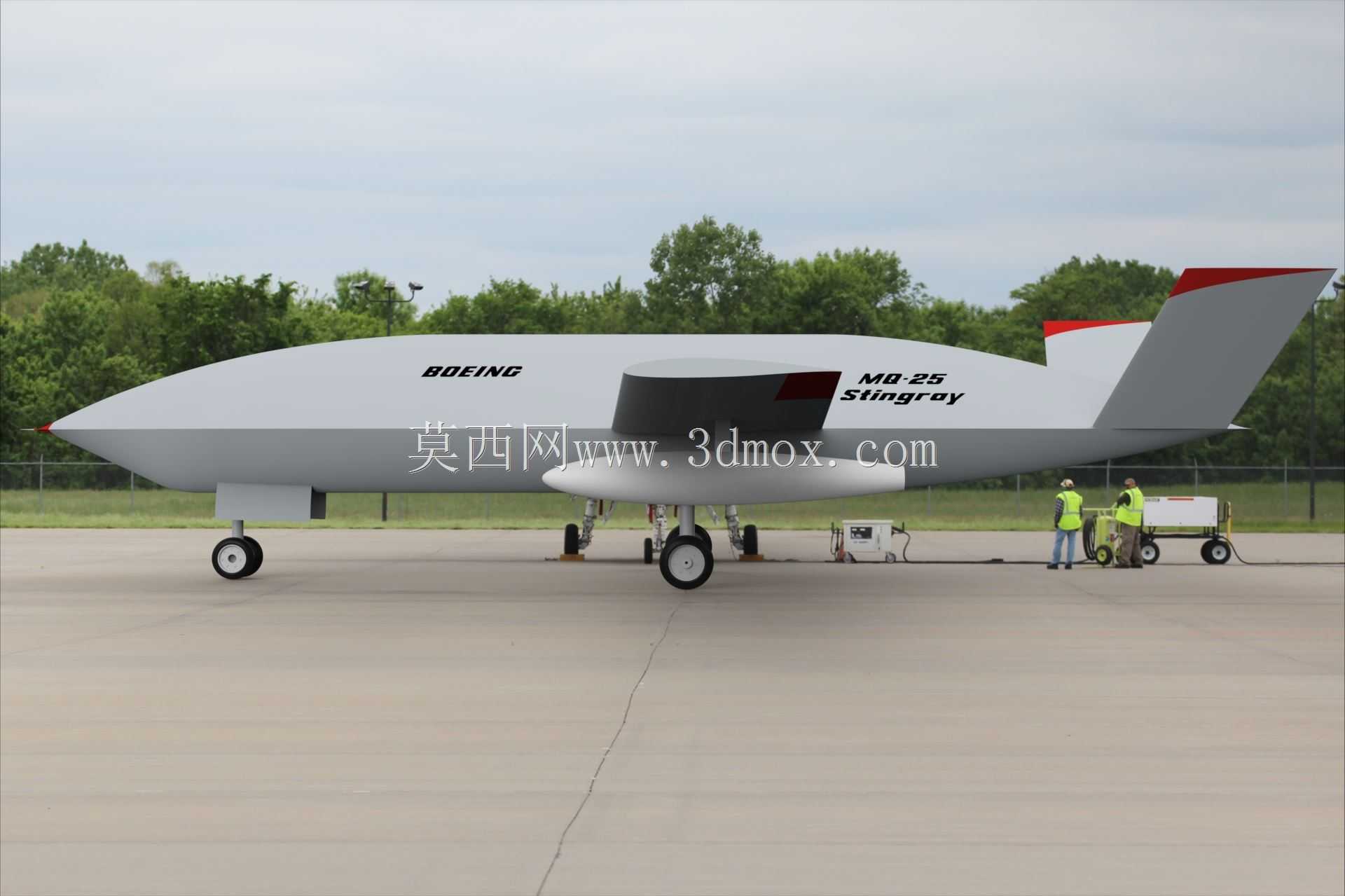

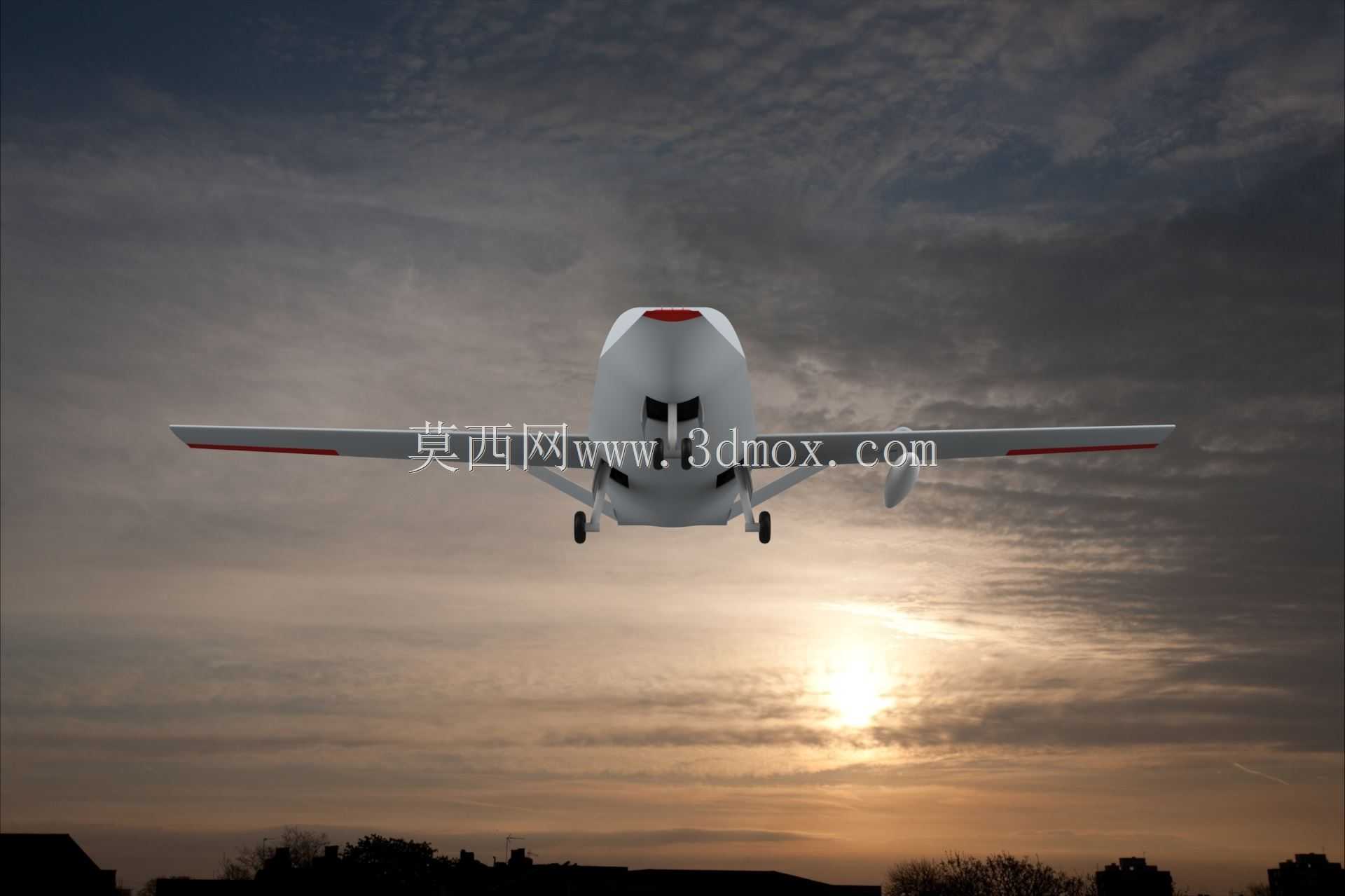

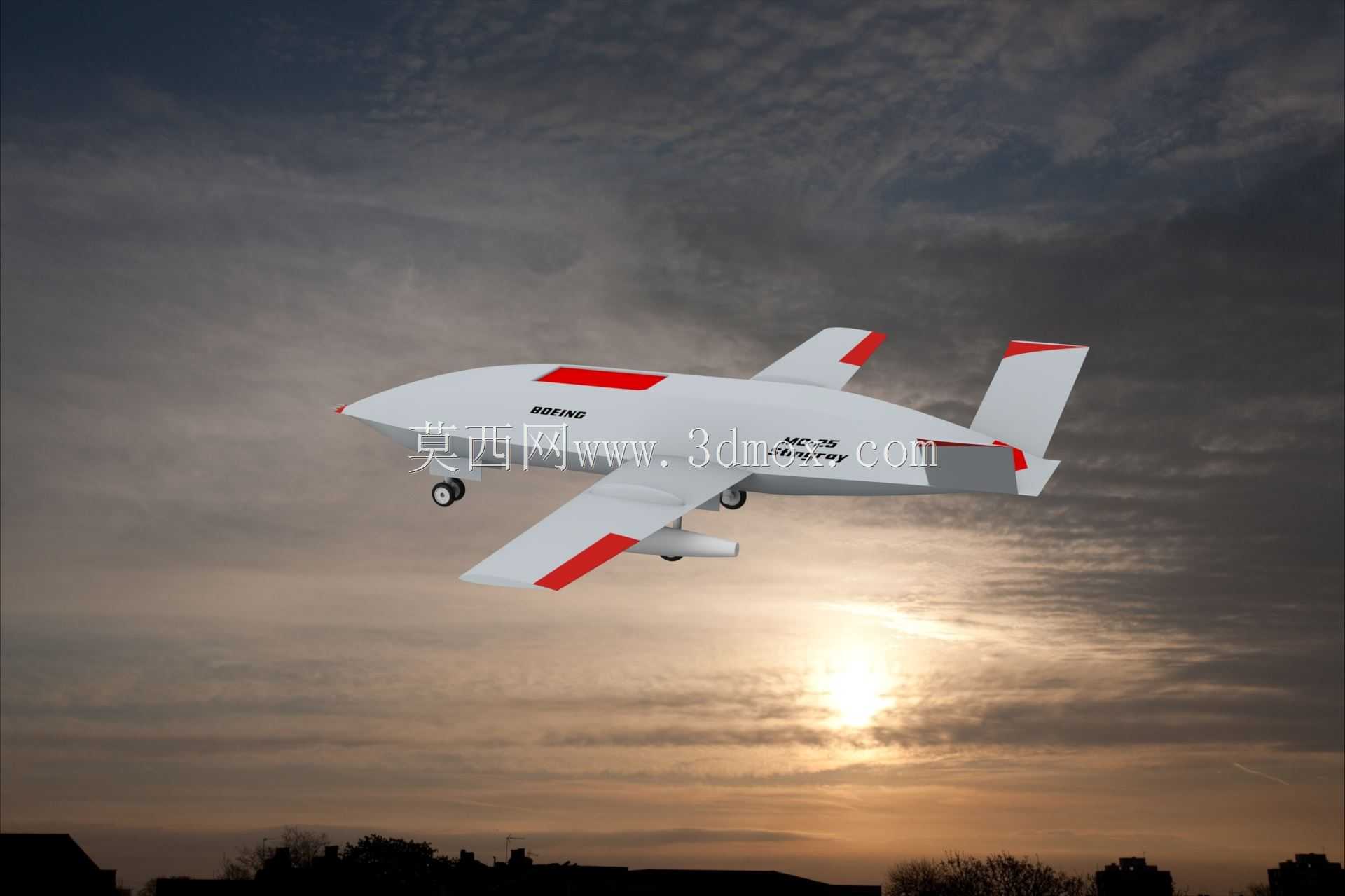

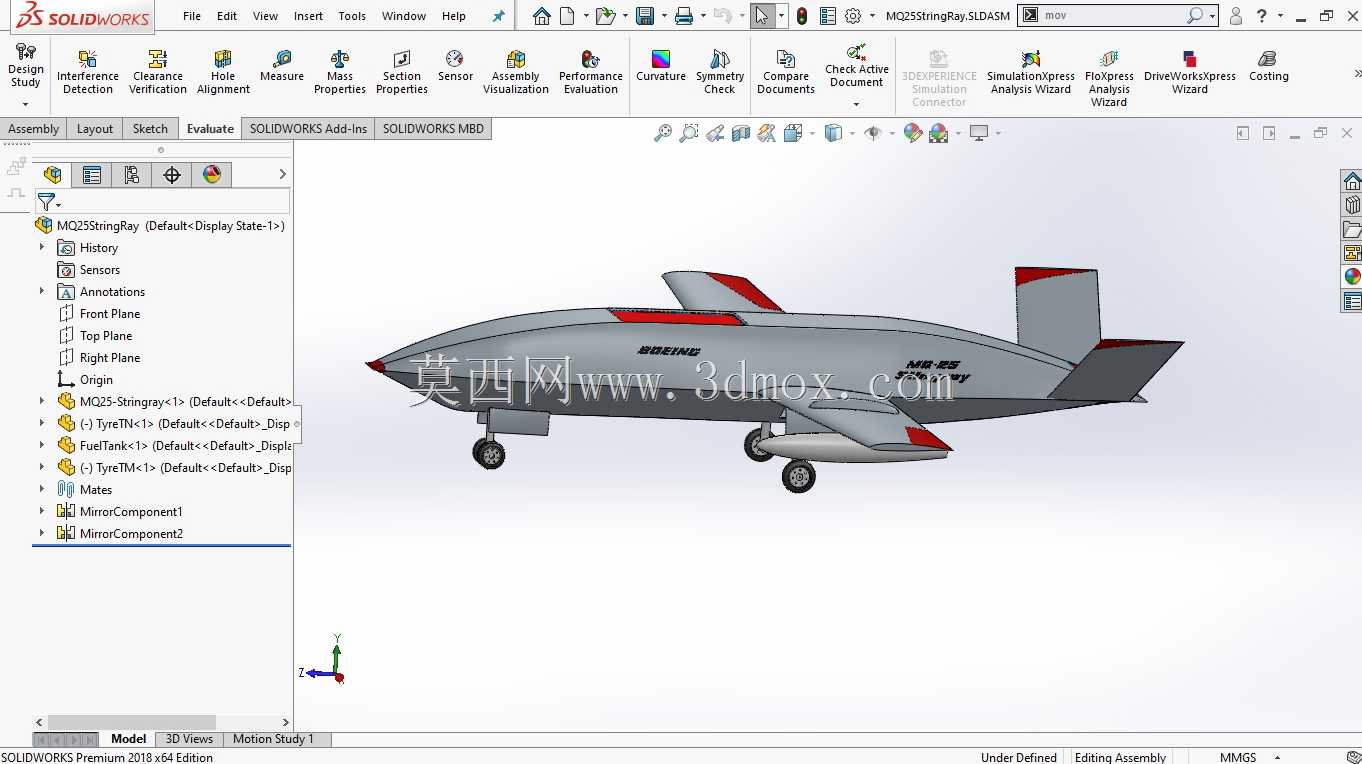

　　这款舰载无人空中加油平台的设计，核心围绕航母甲板作业与舰载机编队航程延伸需求展开，整体外形采用低雷诺数翼型适配亚音速巡航工况，机身主体长度控制在850毫米，翼展1010毫米，该尺寸边界既适配缩比模型的风洞测试验证需求，也能对应真实装备的甲板停放折叠约束——真实列装版本的翼展折叠后需适配航母升降机的尺寸阈值，缩比建模时也同步保留了机翼折叠机构的安装预留位，只是当前阶段未对折叠锁止结构做细化设计。从实际作业场景来看，这类无人加油机主要承担航母战斗群的舰载机伙伴加油任务，区别于传统有人驾驶加油机，其无需预留飞行员座舱及生命保障系统，可将更多机身空间留给燃油储舱与加油管路系统，能在距航母900公里的任务阵位为4-6架舰载战斗机输送燃油，

　　将舰载机的作战半径延伸400公里以上，大幅降低有人加油机在高威胁空域的作业风险。设计过程中优先优化了翼身融合段的曲面过渡，低雷诺数翼型的选型是为了适配无人机巡航阶段的低亚音速飞行状态，这类翼型在低速大迎角工况下的升阻比表现更优，能减少航母起降阶段的动力冗余需求，毕竟舰载机起降对低速操控性的要求远高于陆基飞行器。机身背部的进气道采用埋入式设计，一方面是降低整机雷达反射截面积，适配前沿高威胁空域的作业需求，另一方面也能避免甲板作业时地勤人员误触进气道的风险，进气道唇口的曲面做了多轮曲率调整，保证大迎角着舰状态下的进气效率，避免发动机喘振。起落架部分当前采用前三点式布局，前起落架为单轮结构，主起落架为双轮结构，适配航母甲板的冲击载荷要求，

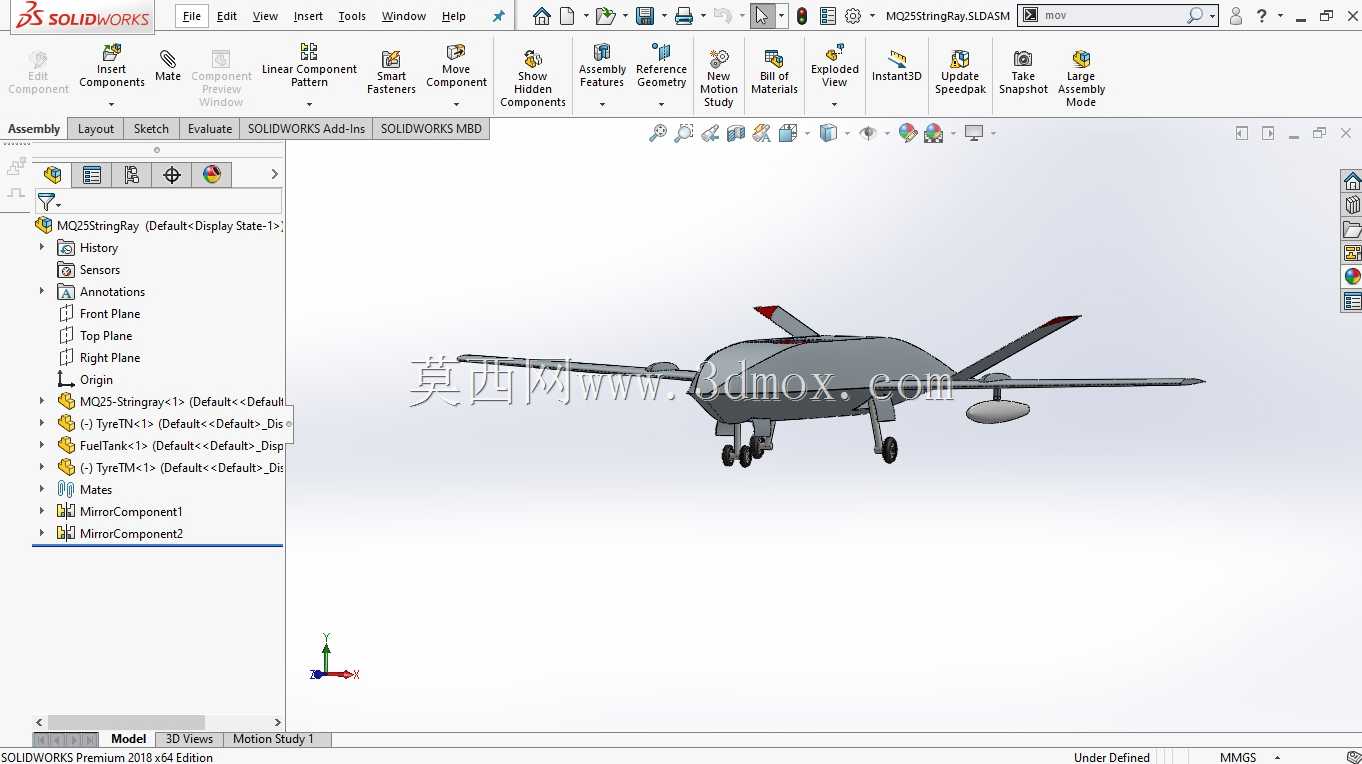

　　不过当前版本的起落架缓冲行程、拦阻钩安装位还未做细化设计，后续优化时需要结合舰载机着舰的下沉率参数，重新核算缓冲器的阻尼系数与拦阻钩的铰接点强度，保证着舰瞬间的载荷能均匀传递到机身主承力框。机身后部的加油吊舱挂点做了预留设计，挂点位置选在机身重心后缘120毫米处，避免挂载加油吊舱后出现整机重心偏移过大的问题，加油管路的走线沿机身右侧纵梁布置，预留了与机翼油箱的连通接口，可实现机身油箱与机翼油箱的燃油自动转输。尾翼采用V型倾斜尾翼设计，既可以减少垂尾带来的雷达反射信号，也能在翼展有限的情况下保证足够的航向稳定性，尾翼后缘的操纵面预留了舵机安装位，后续可结合飞控参数调整舵面的偏转角度范围。整机的曲面建模全程遵循G2连续标准，

　　机身蒙皮的分块线沿气流方向布置，减少飞行过程中的摩擦阻力，机头位置的传感器窗口做了曲面共形设计，避免突兀的凸起影响整机气动表现。从结构强度角度来看，机身主承力框沿纵向布置共7个，分别对应前起落架铰接点、进气道前端、油箱舱前端、油箱舱后端、主起落架铰接点、发动机安装位、尾翼铰接点，每个承力框的厚度根据载荷大小做差异化设计，主起落架位置的承力框厚度最大，可承受着舰瞬间3倍于整机重量的冲击载荷。进气道内部的流道曲面做了顺滑过渡，避免出现气流分离面，保证发动机在各种飞行姿态下都能获得稳定的进气流量。机翼的翼梁采用前后双梁设计，前梁位于翼弦30%位置，后梁位于翼弦70%位置，翼肋沿展向每80毫米布置一个，既保证机翼的结构刚度，也为机翼内的燃油舱留出足够的存储空间。当前版本的设计还存在部分待优化项，比如起落架的收放机构未做细化，进气道与发动机舱的连接段还需结合发动机尺寸做适配调整，加油吊舱的具体结构还未纳入建模范围，后续优化时会结合舰载作业的实际工况，逐一完善这些细节部分，保证模型的结构合理性与工程参考价值。
