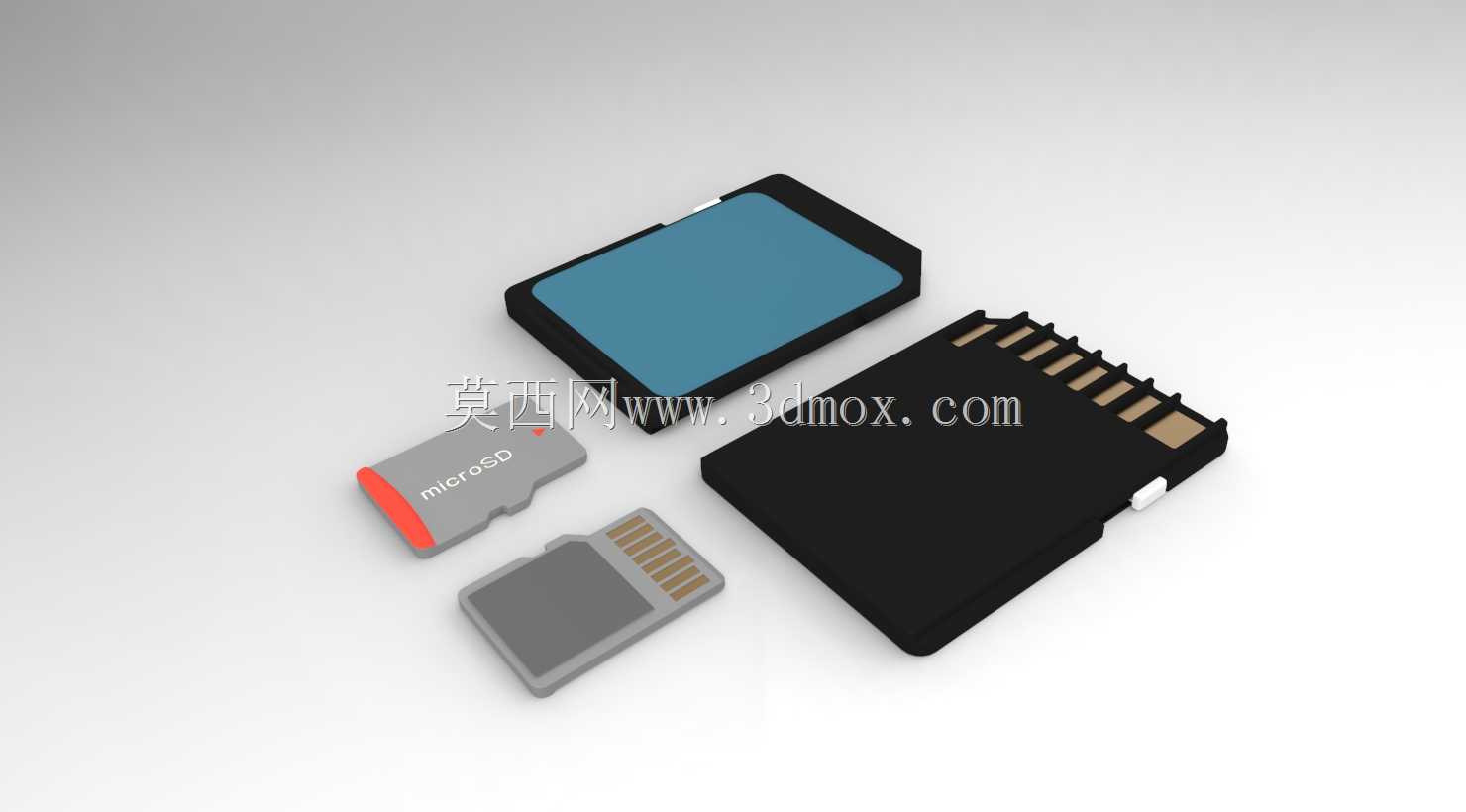

全细节SD与microSD存储卡卡件结构设计

　　在消费电子、工业嵌入式设备、车载影音系统、安防监控终端等诸多领域，SD卡与microSD卡是应用范围极广的可拆卸存储介质，这类卡件的结构精度直接决定了设备卡槽的适配兼容性，也是结构工程师在做带扩展存储功能的设备设计时，必须精准掌握的参考基准。做这类卡件的三维结构设计时，首先要明确两类卡件的实际使用场景差异：标准SD卡更多用在单反相机、台式机读卡器、工业数控设备的外置存储插槽中，插拔频次相对较低，但对卡体的结构强度、金手指对位精度要求更高；microSD卡也就是常说的TF卡，更多用在智能手机、运动相机、行车记录仪、小型嵌入式采集终端中，卡体尺寸更小，插拔时的受力更集中，对边缘倒角、金手指区域的结构公差控制要求更严苛。

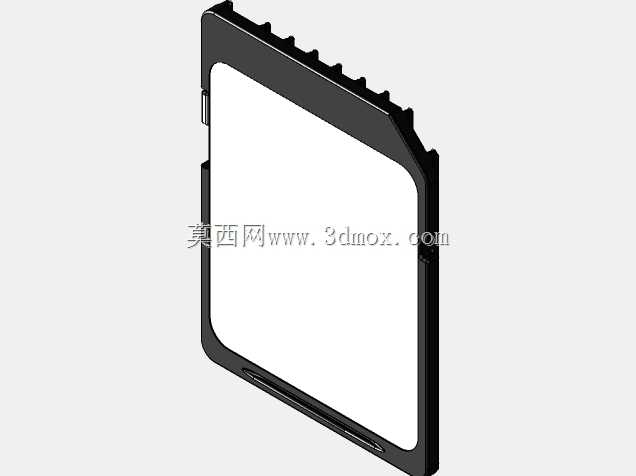

　　从设计思路来看，首先要还原两类卡件的真实外形边界，标准SD卡的主体外形为带切角的矩形结构，切角位置是防呆设计核心，建模时要严格把控切角的角度与位置，避免出现插反时仍能受力插入的结构漏洞，卡体侧面的防滑凹槽、写保护开关的滑动槽结构都要完整还原，写保护开关的滑动行程要和实际产品一致，开关与卡槽内的触发弹片对位位置要精准，否则会出现写保护状态识别失效的问题。卡体尾部的金手指区域，每一片接触片的宽度、间距、厚度都要符合通用适配要求，金手指区域的边缘做微小的倒角处理，避免插拔时刮伤卡槽内的接触弹片，延长卡槽的使用寿命。

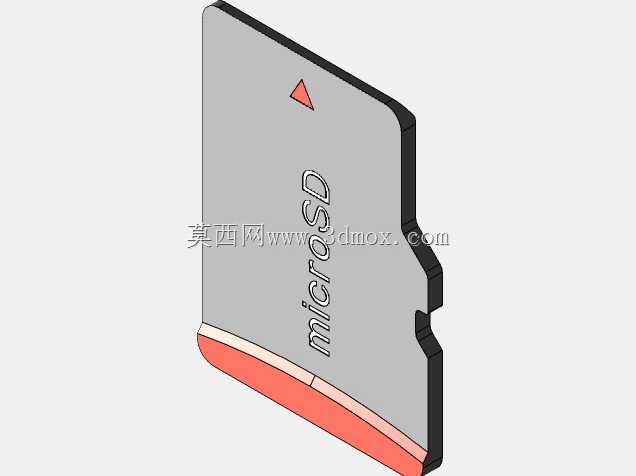

　　microSD卡的结构设计更侧重小尺寸下的结构强度，卡体整体为微型矩形，同样带有防呆切角，卡体尾部的金手指排布密度更高，建模时要注意金手指之间的绝缘间隔尺寸，避免出现间距过小导致的接触短路风险。卡体侧面的卡位凸点结构要精准还原，这个凸点是插入卡槽后和锁卡机构配合的关键结构，凸点的高度、位置、倒角弧度直接影响插拔手感和锁卡可靠性，凸点过高会导致插拔阻力过大甚至卡滞，凸点过低则会出现卡件松脱、接触不良的问题。

　　两类卡件的外壳部分，标准SD卡的上盖多为平整结构，部分产品会带有标识印刷的区域凹陷，建模时可以预留出标识区域的台阶结构，方便后续做丝印或者标签贴合的设计参考；microSD卡的外壳因为尺寸更小，边缘的圆角过渡要更顺滑，避免锐边在插拔时划伤卡槽内壁，也避免生产过程中出现飞边毛刺影响装配。

　　从安装适配的角度来说，做这类卡件的三维模型，核心作用是给设备端的卡槽设计提供精准的干涉检查基准，工程师在设计设备外壳的卡槽开口、内部的卡托结构、锁卡弹片位置时，可以直接调用这个模型做装配模拟，检查插拔行程中是否存在结构干涉，确认卡件完全插入后，金手指和设备内部接触端子的重合量是否符合接触可靠性要求，重合量过小会在设备震动时出现接触断开，重合量过大则会导致插拔时端子过度形变产生疲劳损坏。另外在做卡托结构设计时，还要参考卡件的厚度尺寸，预留合理的间隙，间隙过小会导致卡件插入卡滞，间隙过大则会在设备晃动时出现卡件移位，影响存储稳定性。

　　在工业场景应用中，这类存储卡经常会在高低温、强震动的环境下使用，所以结构设计时还要考虑卡体的形变余量，外壳的壁厚要均匀，避免出现壁厚突变导致的温度变化下形变不均，影响插拔适配性。金手指区域的基材厚度要和实际产品一致，确保在多次插拔后仍能保持足够的接触压力，不会因为基材疲劳导致接触电阻过大，出现数据读取失败的问题。另外写保护开关的结构，要考虑长期滑动后的磨损余量，开关的卡扣结构要保证在正常使用中不会因为震动自行滑动，导致存储状态意外切换。

　　很多工程师在做设备结构设计时，容易忽略存储卡这类小配件的结构精度，随便找个简化模型做参考，最后开模后才发现卡槽和卡件适配不良，出现插不进、松脱、接触不良等问题，反而要反复修模，增加开发成本。全细节的卡件模型可以在设计阶段就完成全流程的适配验证，从卡槽开口尺寸、内部导向筋位置、锁卡机构行程、接触端子对位，到卡托的弹出机构配合，都可以在三维环境下完成模拟验证，提前规避结构干涉、适配公差不合理等问题。比如导向筋的位置，要对应卡件侧面的平直区域，导向筋的高度要保证卡件插入时可以顺利滑入，不会出现偏斜导致金手指对位偏移；锁卡机构的心形槽行程要和卡件的插入深度匹配，保证按压锁卡、再次按压弹出的手感清晰，不会出现卡滞或者无法锁止的问题。

　　另外在做三防类设备的存储卡槽设计时，还可以参考卡件的外形尺寸，设计对应的密封胶圈结构，胶圈的压缩量要结合卡件的插入深度计算，保证卡件完全插入后，胶圈可以完全填充卡槽和卡件之间的间隙，达到防水防尘的要求，这时候精准的卡件外形模型就显得尤为重要，尺寸偏差会直接影响密封效果。
