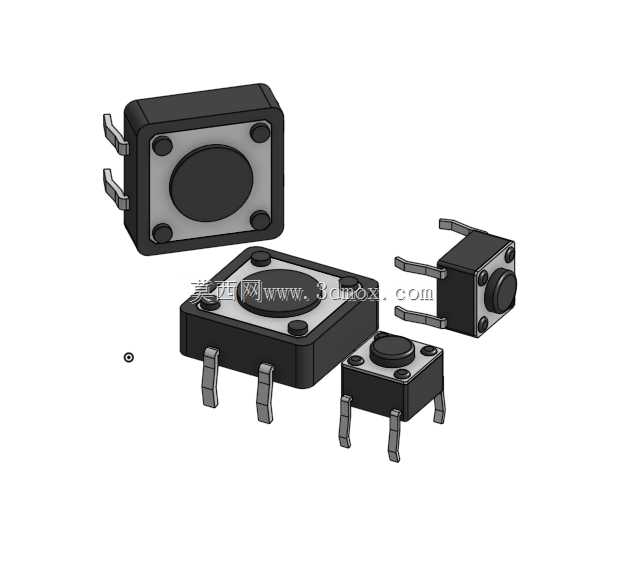

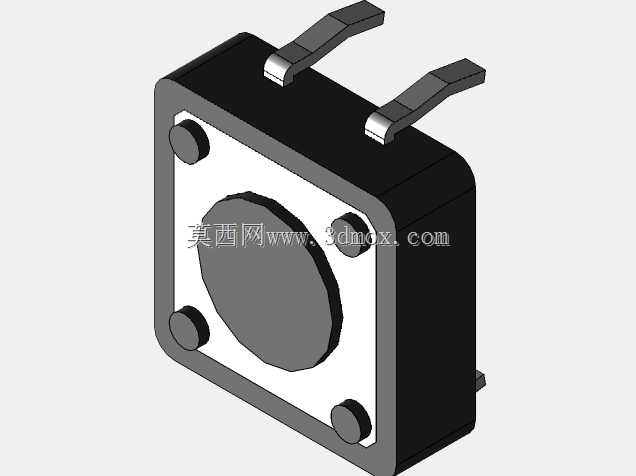

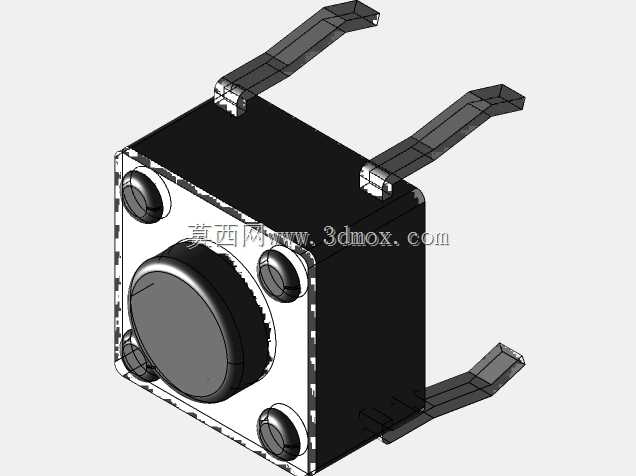

TE触觉瞬时轻触按键开关三维结构

　　这类触觉瞬时开关是消费电子、工业控制板卡上用量极大的基础输入元件，日常接触的工控操作面板、手持检测设备、家电控制板、数码外设内部，都能找到同结构产品的身影，核心作用是为用户提供短行程的瞬时通断输入，按下时触点闭合导通回路，松开后依靠内部弹片复位自动断开，属于单刀单掷常开型的接触式输入部件。做板级结构设计时，这类元件的安装边界是必须优先核对的项，不同封装的开关引脚间距、本体高度、按键行程存在明显差异，卧式贴装的款式引脚向两侧平伸，适合板面空间充裕、对整机厚度有严格限制的薄型设备，立式插装或贴片的款式引脚垂直向下伸出，适合按键垂直朝向操作面的布局，建模时需要严格还原引脚的成型角度与伸出长度，避免后续生成钢网、

　　做PCB封装时出现引脚与焊盘对位偏差，导致SMT贴装时出现虚焊、引脚顶起本体的问题。从结构设计逻辑来看，这类开关的核心可靠性来自内部的金属弹片，外部包裹的耐高温绝缘壳体一般采用PBT或LCP材质，能够承受波峰焊、回流焊的高温环境不会出现形变融化，顶部的圆形按键帽是用户直接接触的操作面，部分款式会额外配套外置的硅胶按键帽，用来增加操作手感、提升防水防尘等级，建模时需要预留出外置按键的活动间隙，避免按键按下时与壳体周边结构发生卡滞。不同规格的触觉开关触发力度存在明确区分，常用的160gf、250gf档位分别对应消费电子的轻触操作、工业设备的偏重手感操作，选型时需要结合实际操作场景确认，避免力度过轻易出现误触发，

　　力度过重导致长时间操作手指疲劳。做整机结构装配时，开关本体与PCB板的贴合面需要做定位设计，部分开关本体底部带有定位柱，对应PCB上需要预留匹配的定位孔，过炉时可以避免元件偏移，按键顶部与设备外壳的按键孔之间需要预留0.1-0.2mm的径向间隙，轴向方向需要保证按键按下到行程终点时，外壳按键不会提前顶住开关本体，同时松开状态下外壳按键与开关顶部不能存在虚位，避免出现按键晃动感。这类开关的触点一般采用镀银或镀金处理，小信号场景下优先选择镀金触点款式，能够避免长期使用后触点氧化导致接触不良，适合传输mV级的微弱检测信号，镀银触点则适合常规的控制信号通断场景，成本更具优势。建模过程中需要重点还原几个关键结构特征：一是引脚的弯折弧度，

　　贴片式引脚的共面度直接影响贴装良率，模型里需要保证四个引脚的底面处于同一平面，公差控制在0.1mm以内；二是按键的活动行程，常规6*6mm规格的轻触开关行程一般在0.25mm左右，模型里需要体现出按键按下后的位置空间，方便做干涉检查；三是本体的安装避让空间，开关本体周边3mm范围内不要布置过高的元器件，避免贴装时吸嘴无法正常吸取元件，也避免后续维修时无法使用烙铁拆卸更换。在工业设备的应用场景中，这类开关经常被用作功能设置按键、复位按键、手动触发按键，部分带防水结构的款式可以达到IP67防护等级，能够在有粉尘、少量溅水的车间环境下稳定工作，设计时如果选用防水款式，需要在开关与外壳的贴合面增加防水胶圈的安装位，保证整机防护的连续性。做手板验证阶段，需要将开关模型装配到整机结构中，实际测试按键的手感、触发灵敏度，确认按键行程与外壳按键的匹配度，避免出现按不动、触发不灵敏、按键卡滞的问题，同时需要核对引脚与PCB焊盘的对应关系，避免出现引脚定义接反的问题——虽然这类两脚开关无正反向区分，但四脚款式的两个固定脚与两个信号脚需要对应正确的封装，避免出现焊盘错位。
