倾斜式滚筒焙烧加工设备结构设计

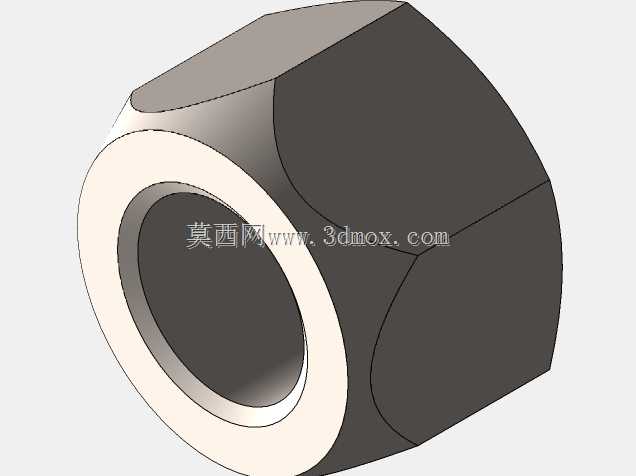

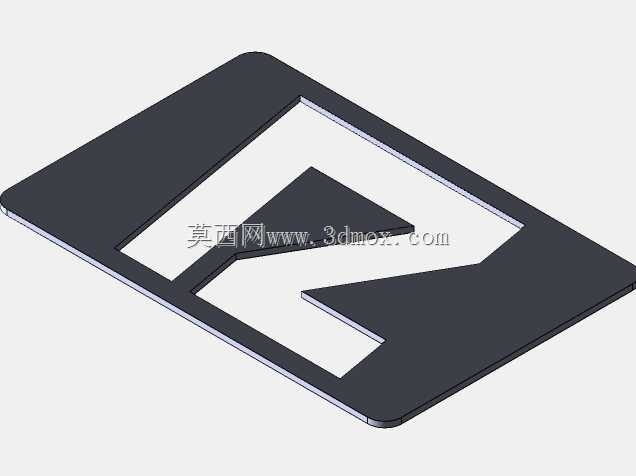

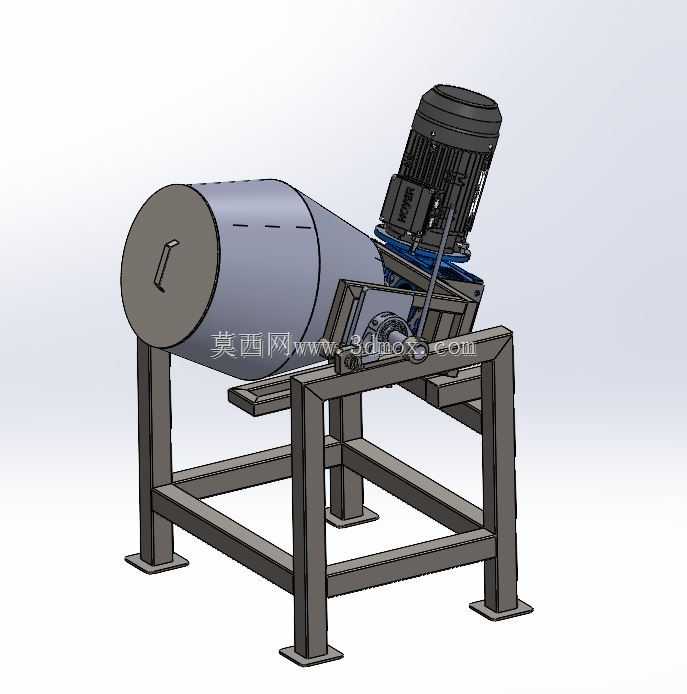

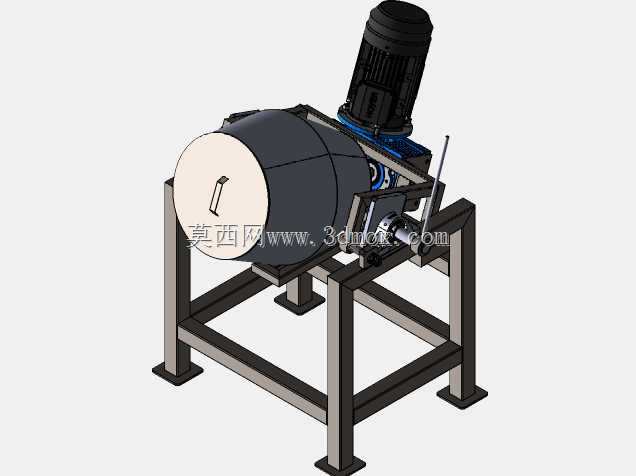

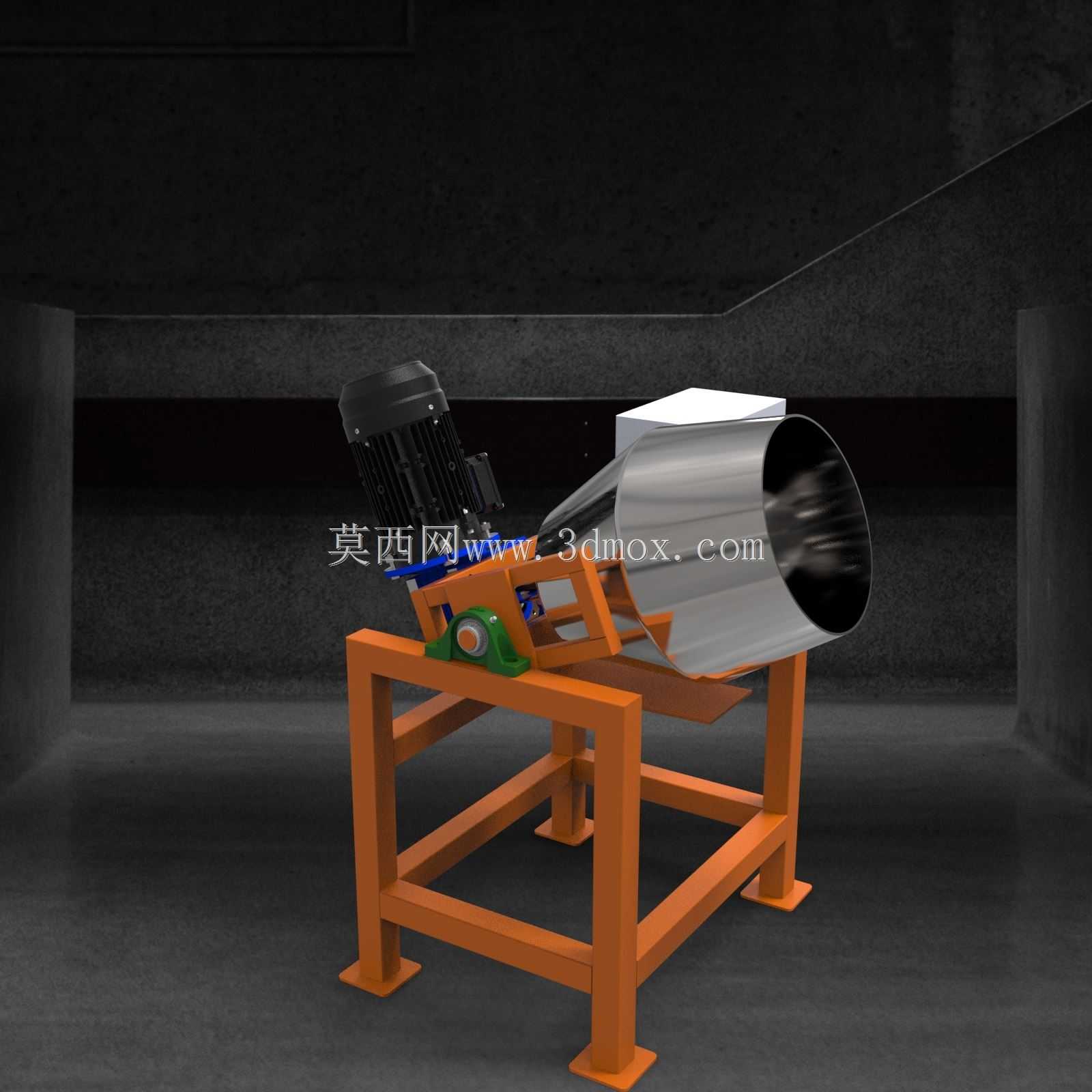

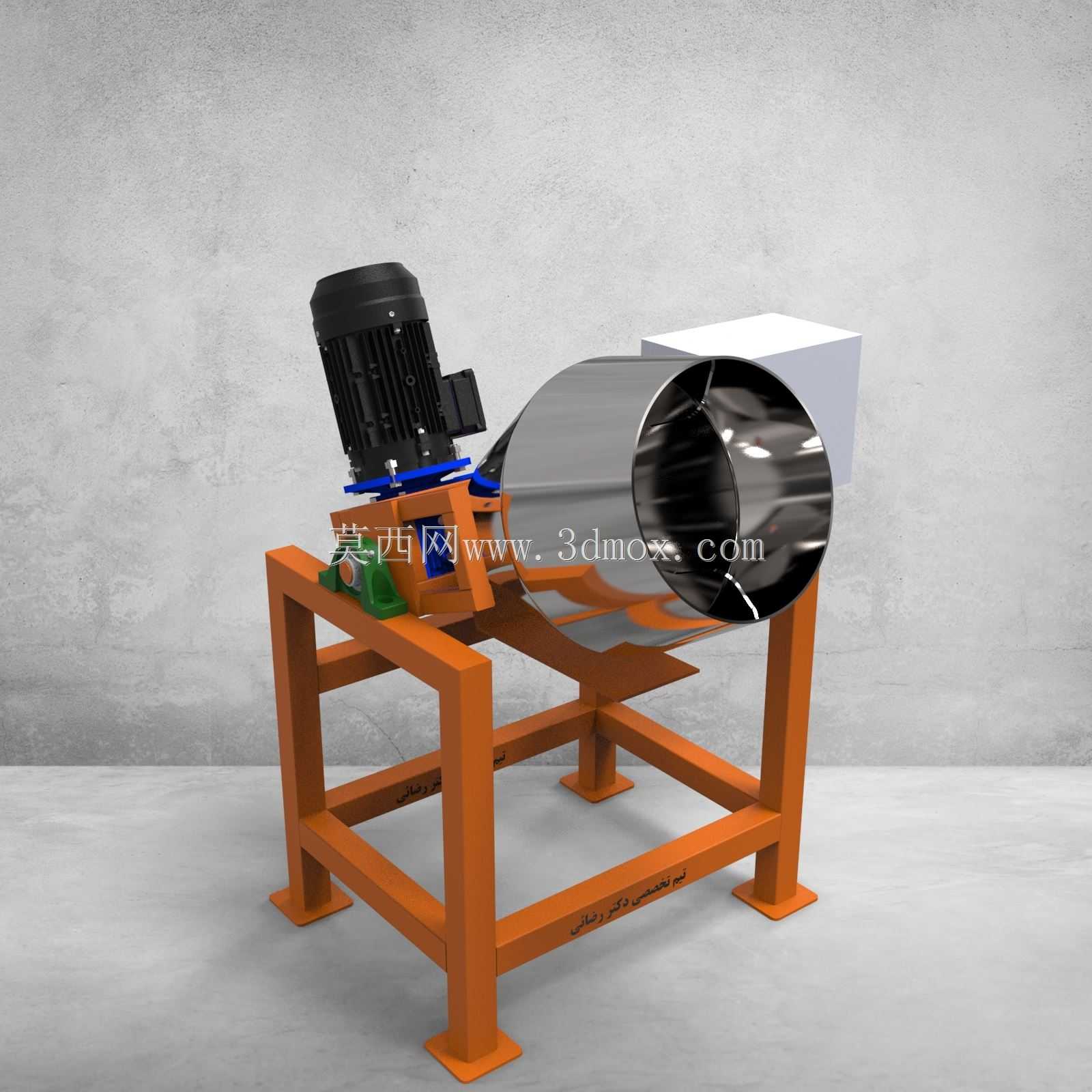

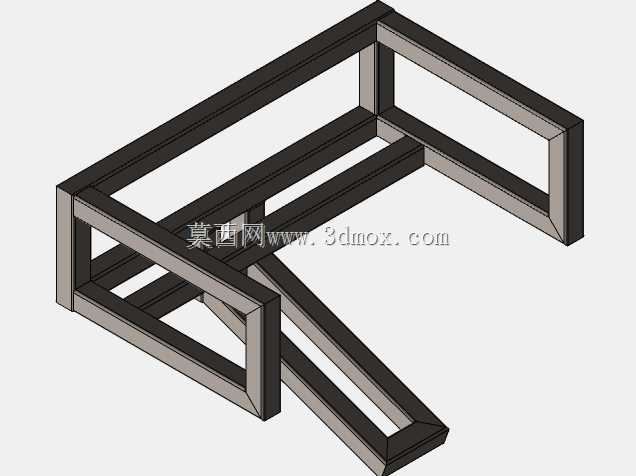

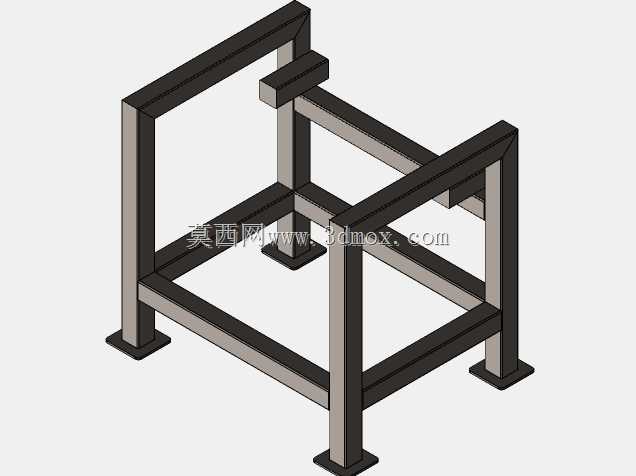

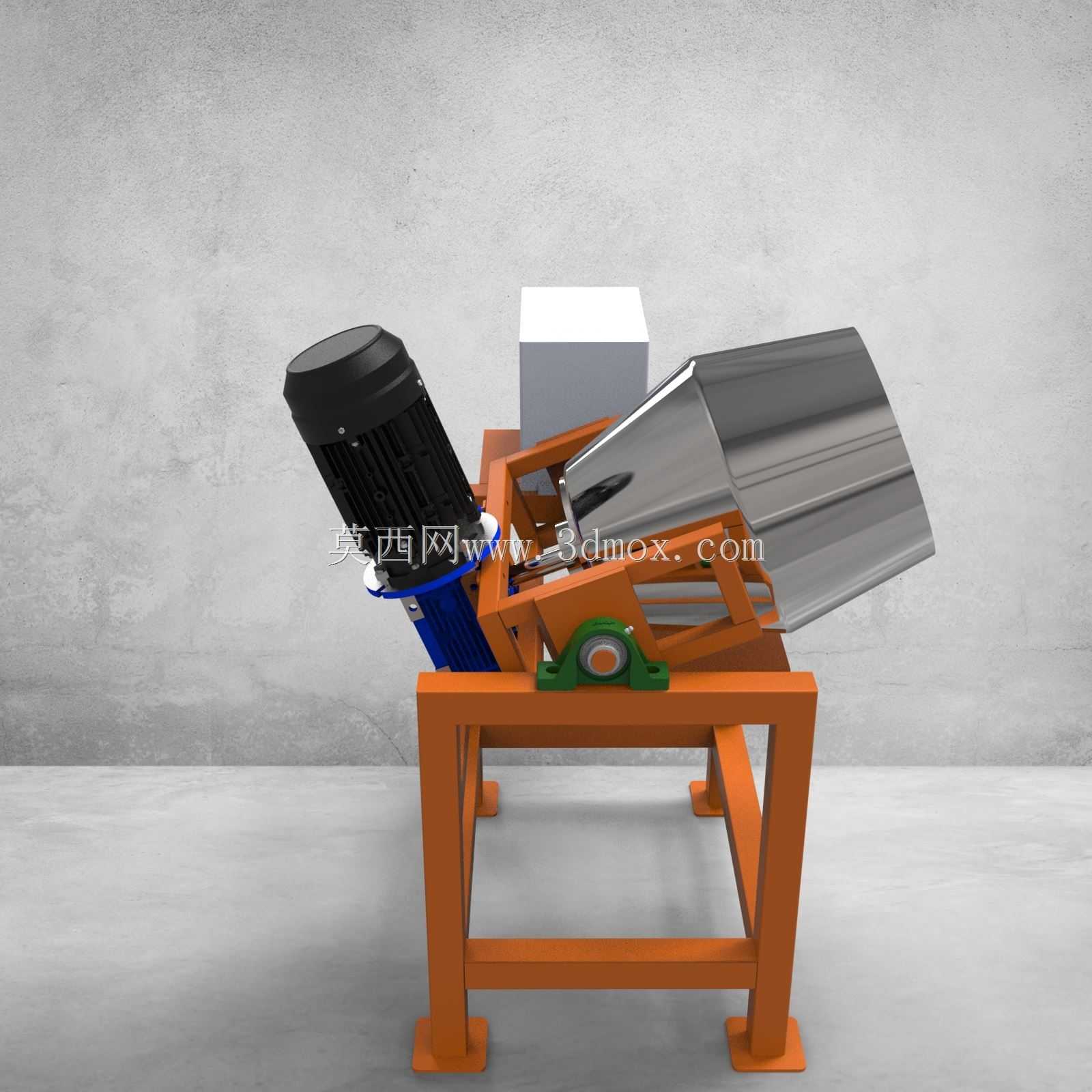

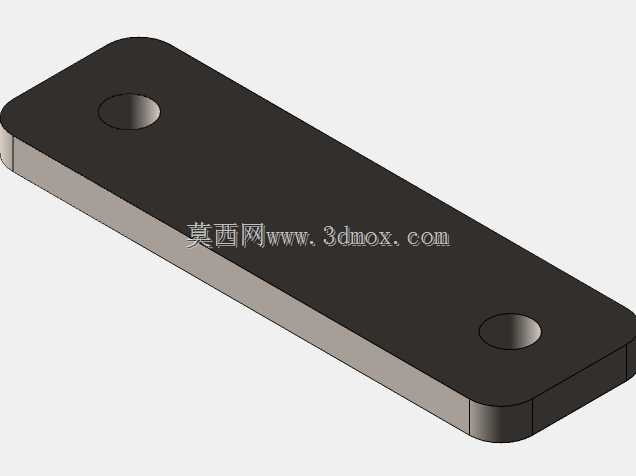

　　这款滚筒式焙烧设备主要面向颗粒状、小块状物料的连续焙烧加工场景，在食品加工领域可用于咖啡豆、坚果、谷物的均匀烘焙作业，在工矿领域也可适配小批量矿样、粉体物料的低温焙烧预处理工序，核心作业逻辑是通过滚筒的低速回转带动物料持续翻转，配合筒壁传导的热量实现物料无死角均匀受热，避免静态焙烧常见的局部焦糊、受热不均问题。设备整体采用倾斜式滚筒布局，滚筒进料端略高于出料端，物料在随筒壁抬升、下落的循环过程中，会顺着倾斜角度缓慢向出料端移动，无需额外设置推料机构即可实现连续进出料，适配小批量连续化生产的作业节奏。从结构设计层面来看，设备采用方管焊接成型的一体式机架作为承载基础，四条支腿底部设置方形安装脚板，可通过膨胀螺栓直接固定在硬化混凝土地面，

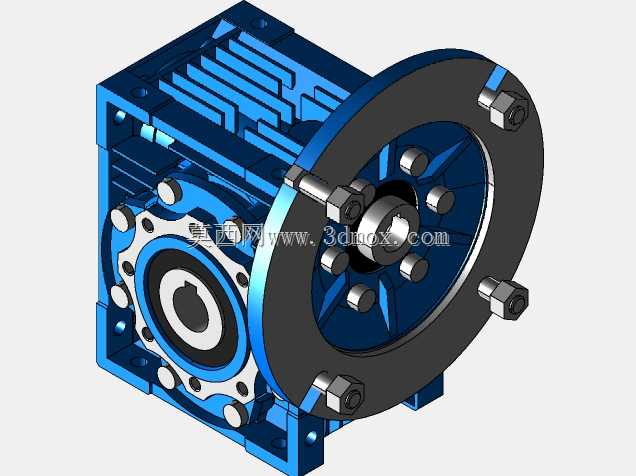

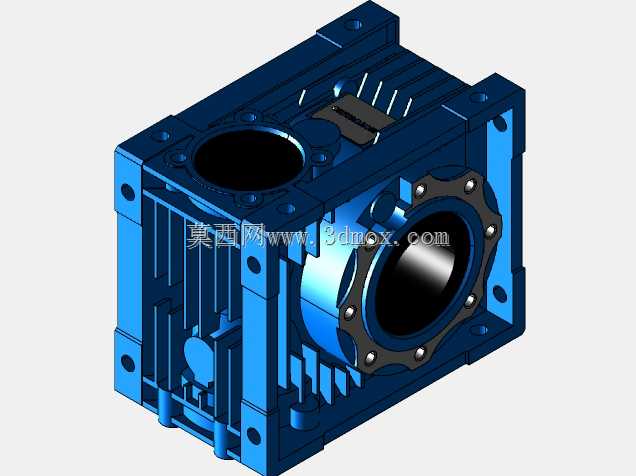

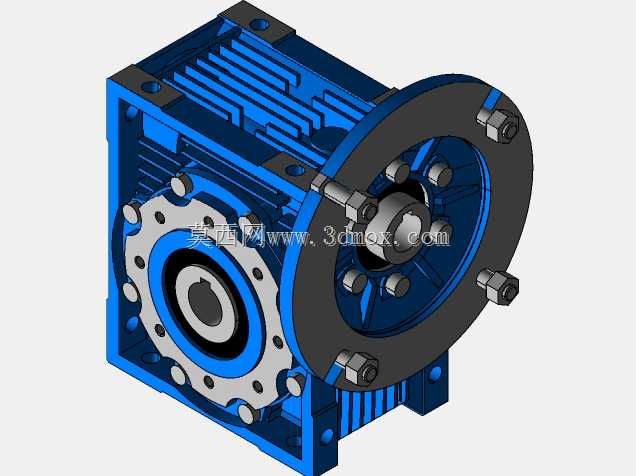

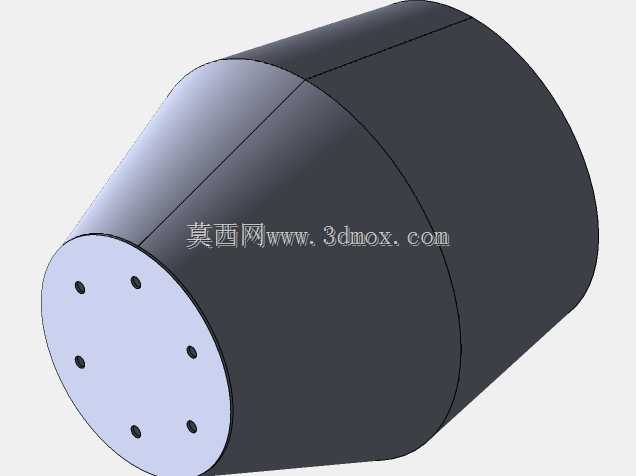

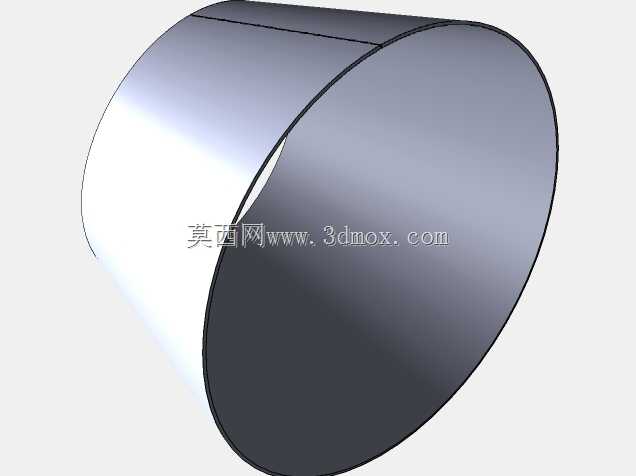

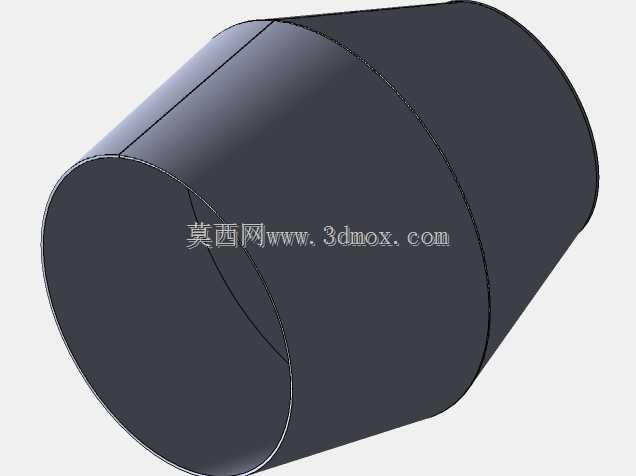

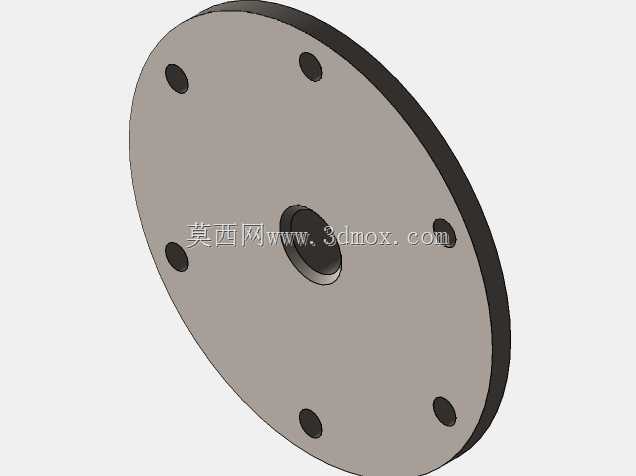

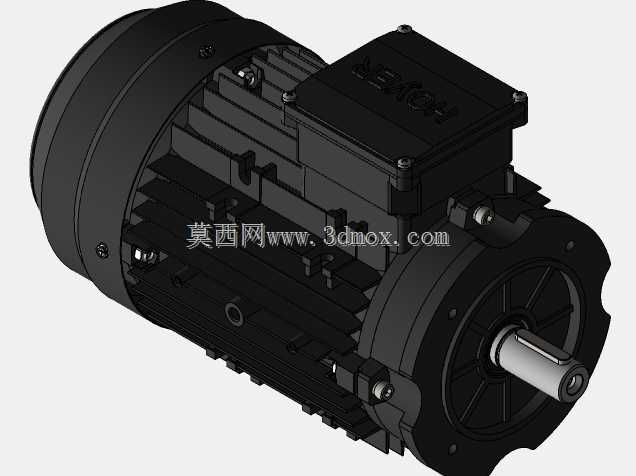

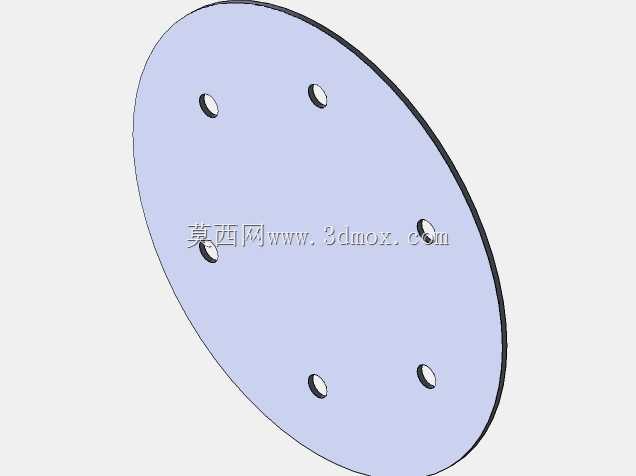

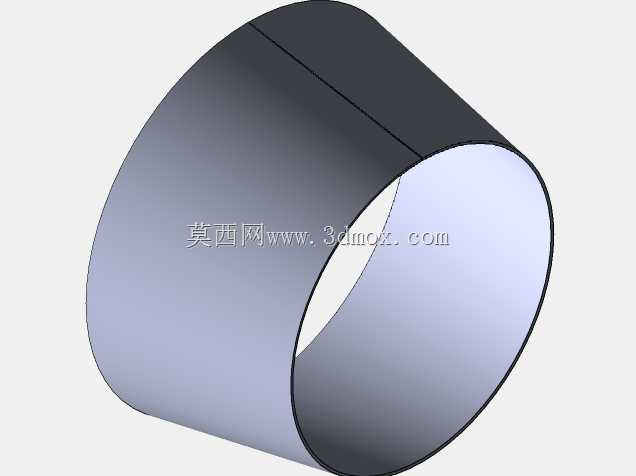

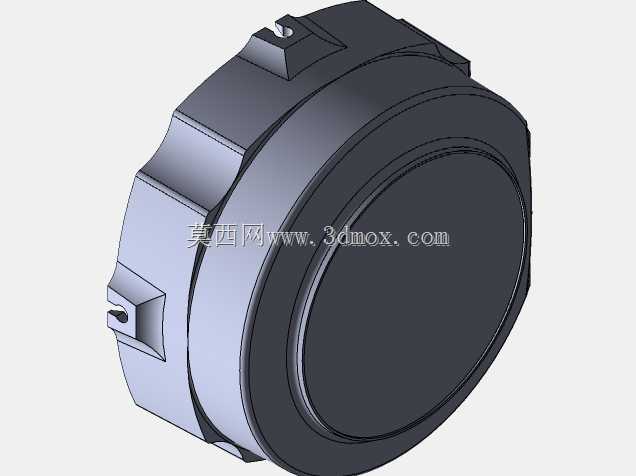

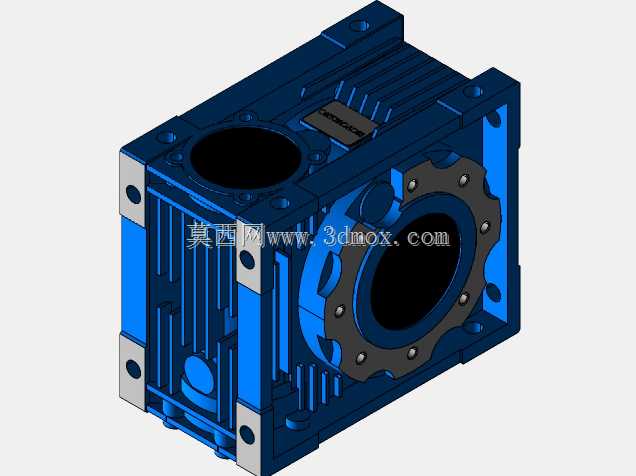

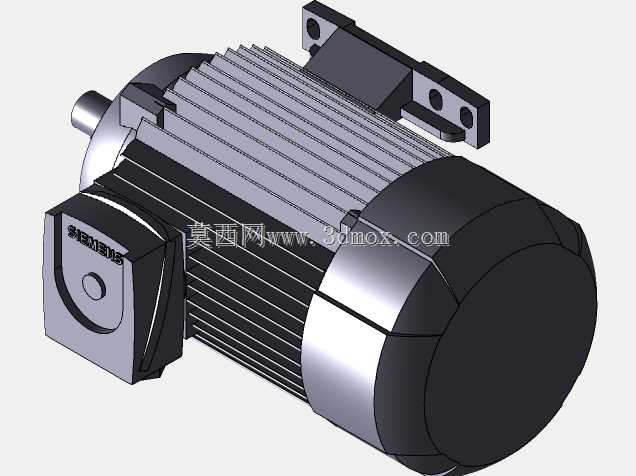

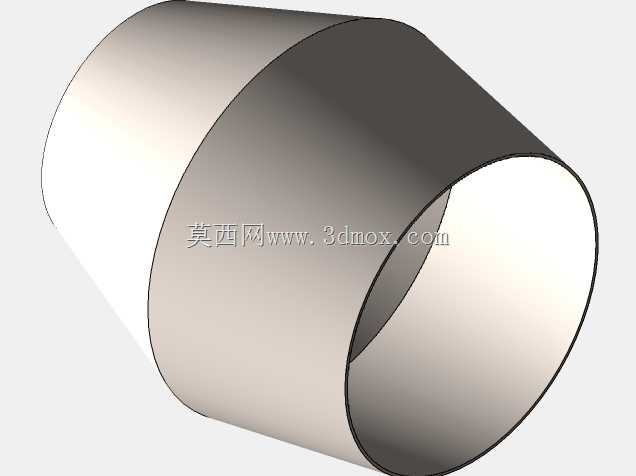

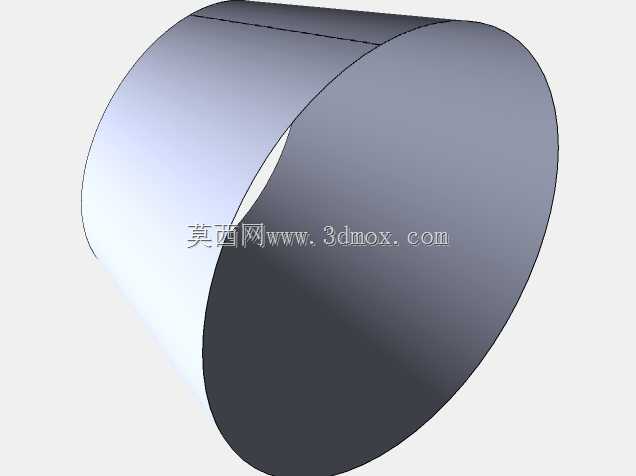

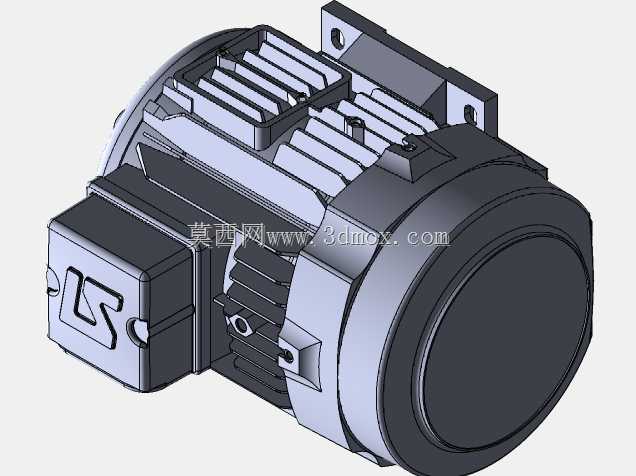

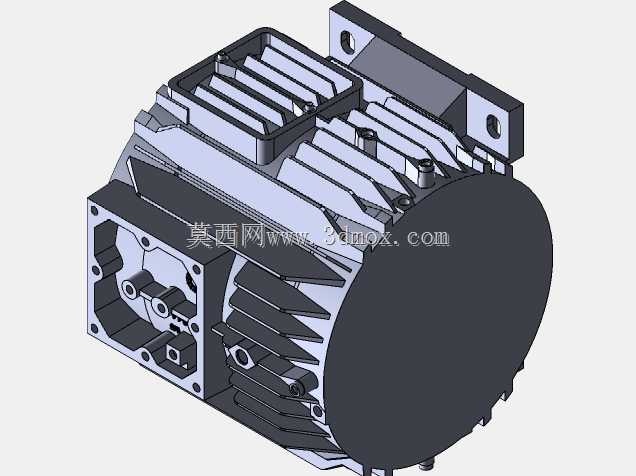

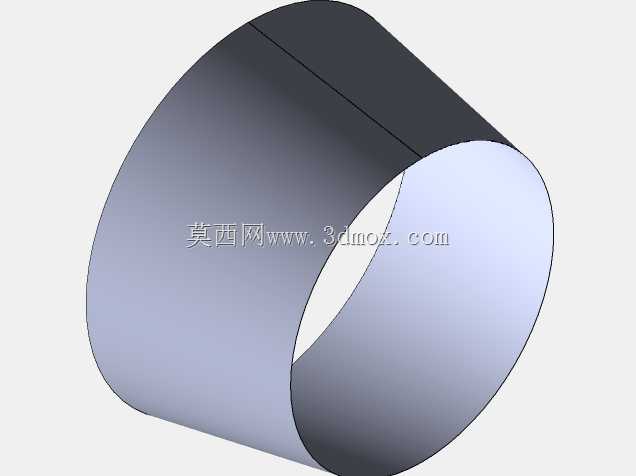

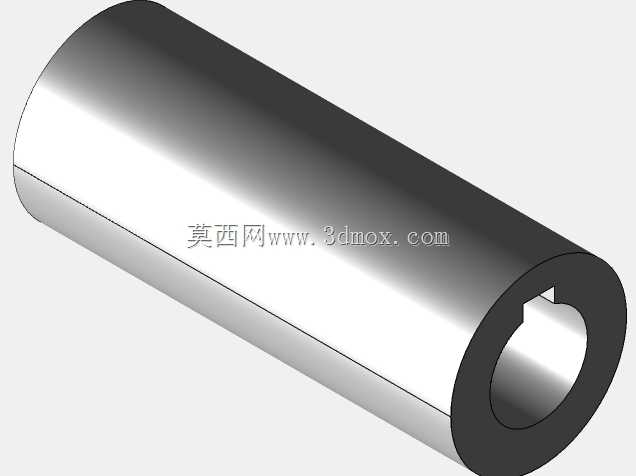

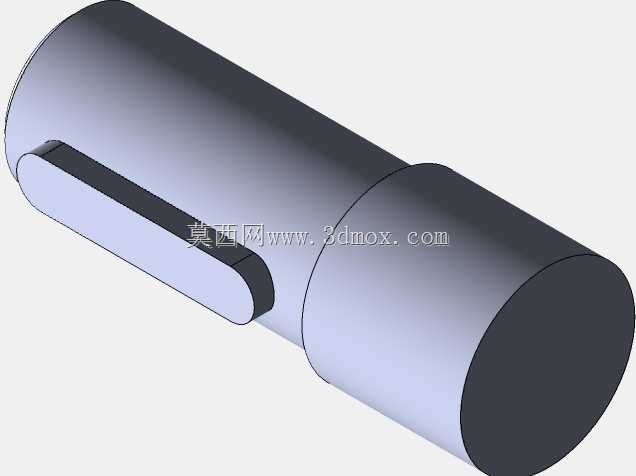

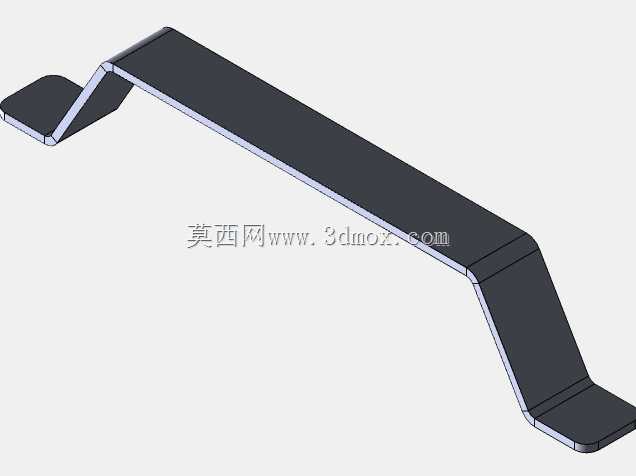

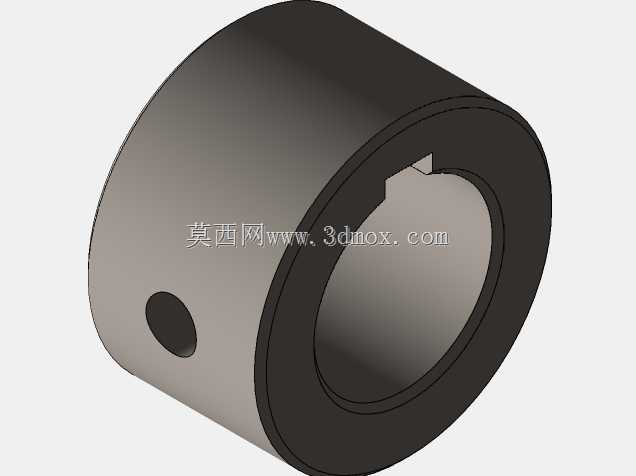

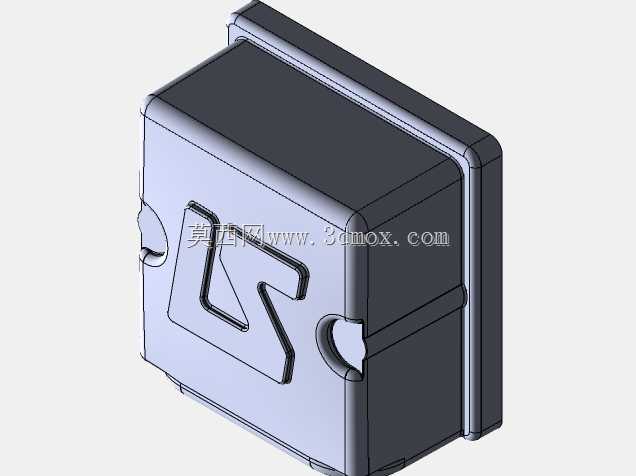

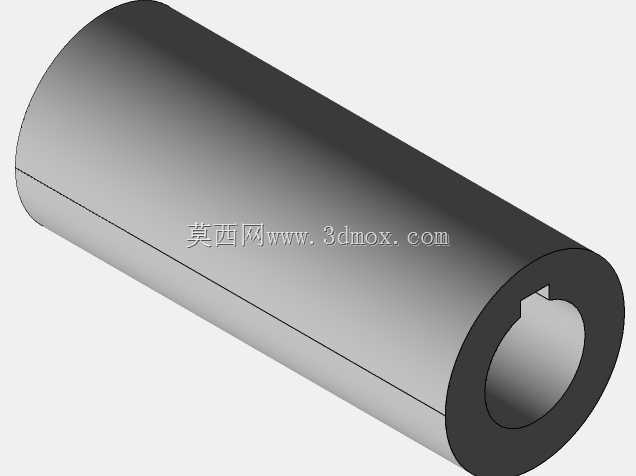

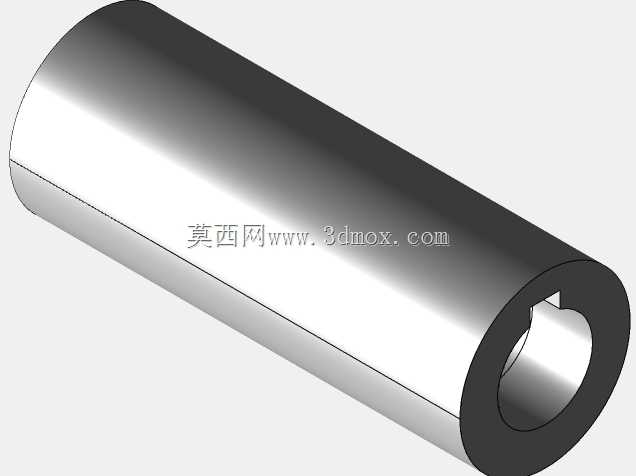

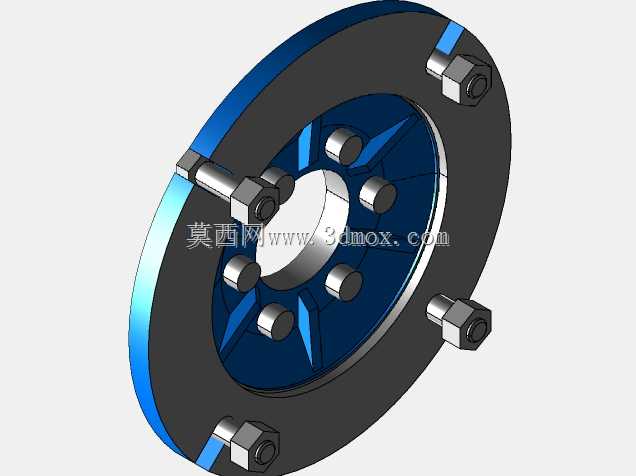

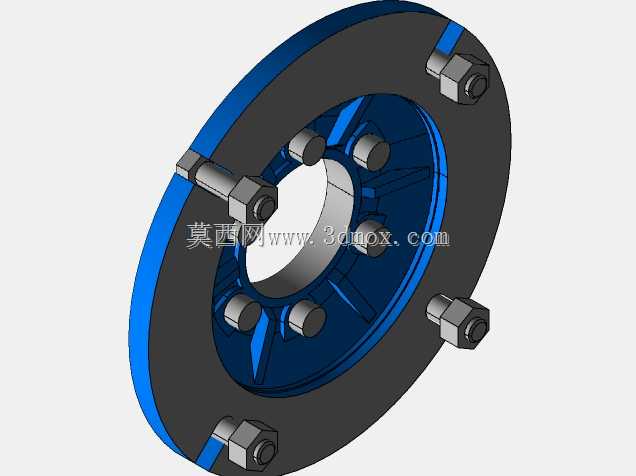

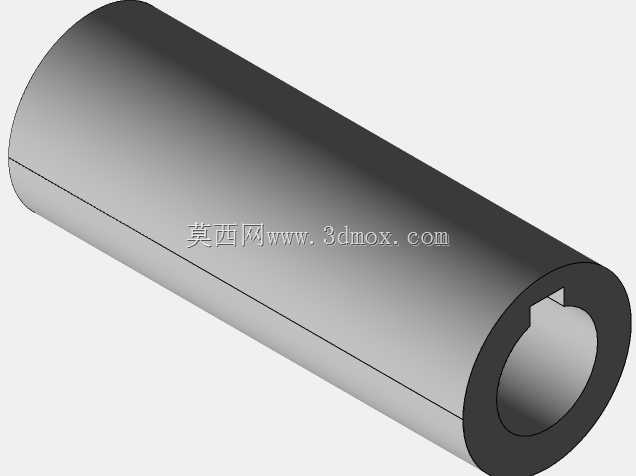

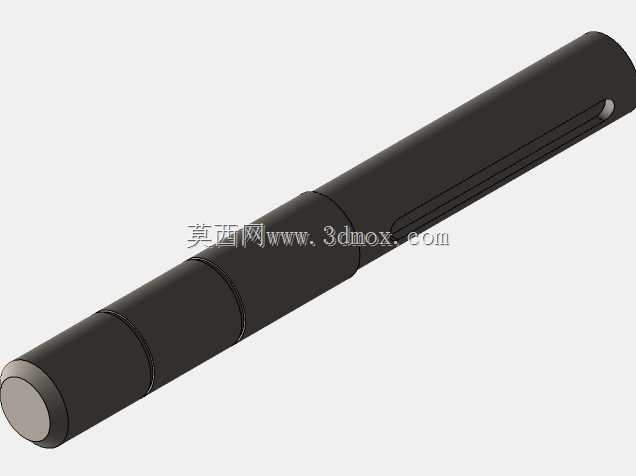

　　安装时需保证机架上平面的水平度误差不超过1.5mm/m，避免滚筒倾斜角度偏差导致物料走料速度异常。机架上方通过可调角度的支撑座固定滚筒组件，滚筒主体采用锥筒加直筒的组合结构，直筒段为主要焙烧腔室，锥筒段对接出料端，可缩小出料口尺寸减少热量散逸，滚筒端盖设置带密封结构的加料口，作业时可通过卡扣锁紧端盖减少粉尘外溢。驱动单元采用立式电机搭配蜗轮蜗杆减速机构，减速机构输出端通过摩擦轮与滚筒外壁的滚道接触，依靠摩擦力驱动滚筒低速回转，这种传动结构无需在滚筒上加工齿圈，大幅降低滚筒的加工难度，同时摩擦传动具备过载打滑的特性，可避免筒内物料卡滞时烧毁电机。设计过程中特意将驱动单元布置在滚筒侧上方位置，避开滚筒正下方的落料区域，

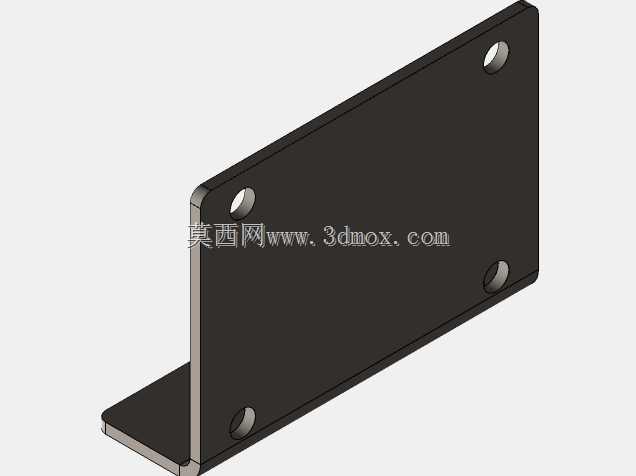

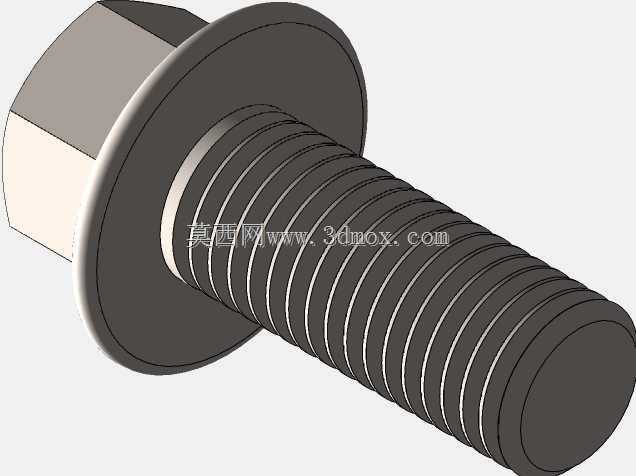

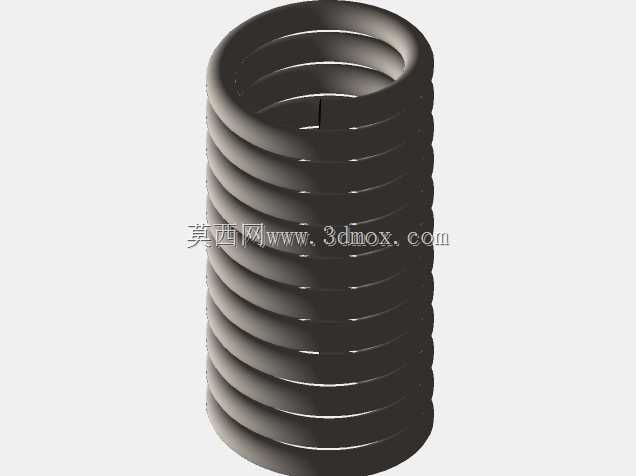

　　防止出料过程中散落的物料堆积在传动部件上造成磨损，同时电机安装座设置长条形调节孔，可通过调整螺栓位置改变摩擦轮与滚筒滚道的贴合压力，适配不同装载量下的传动扭矩需求。设备的安装边界需要预留足够的操作空间，机架主体的占地尺寸约为1200mm800mm，整机高度约1300mm，安装时加料端一侧需要预留至少600mm的操作空间用于加料、清理作业，出料端下方需要预留400mm以上的高度空间用于放置接料容器，驱动电机一侧需要预留300mm的检修空间用于日常维护、张紧度调整。滚筒的转速设计范围在2-15r/min可调，可根据不同物料的焙烧工艺要求调整回转速度，对于易粘结的物料可适当提高转速增强物料翻动效果，

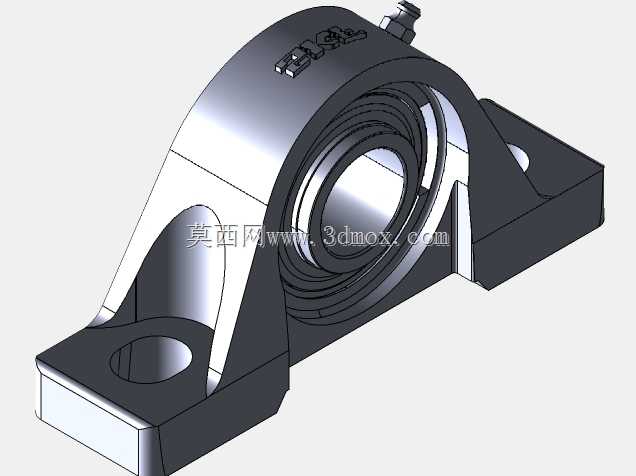

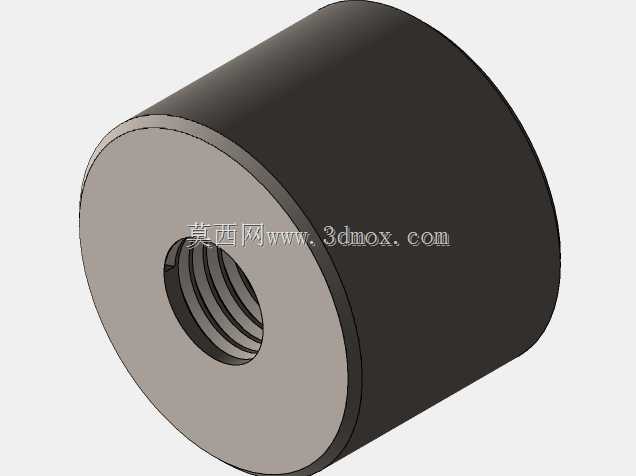

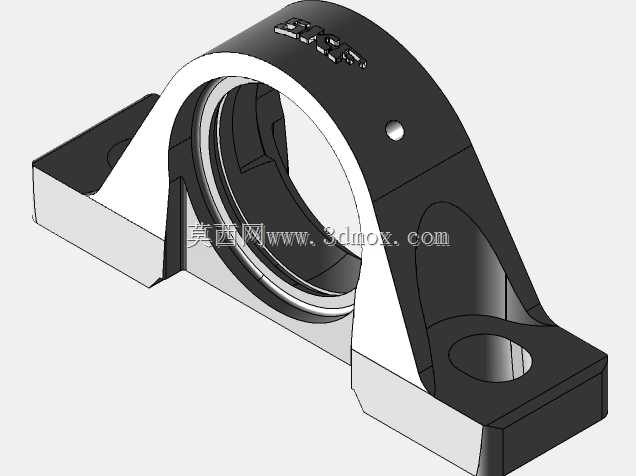

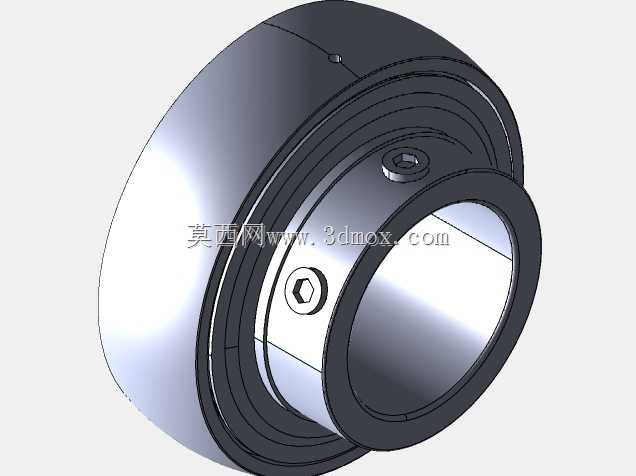

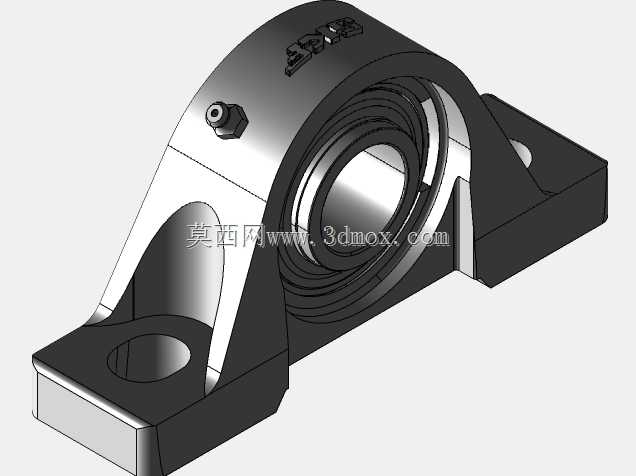

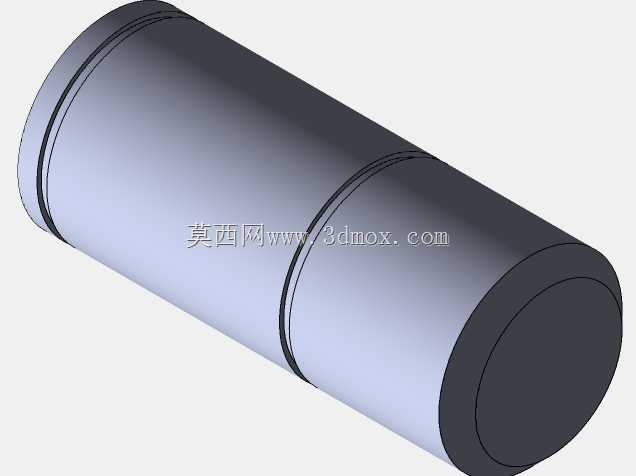

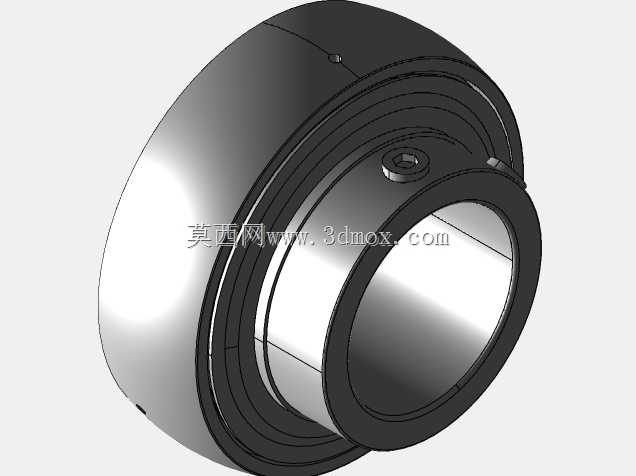

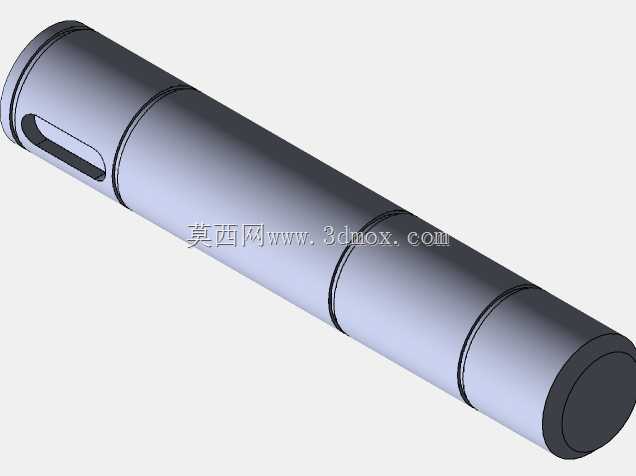

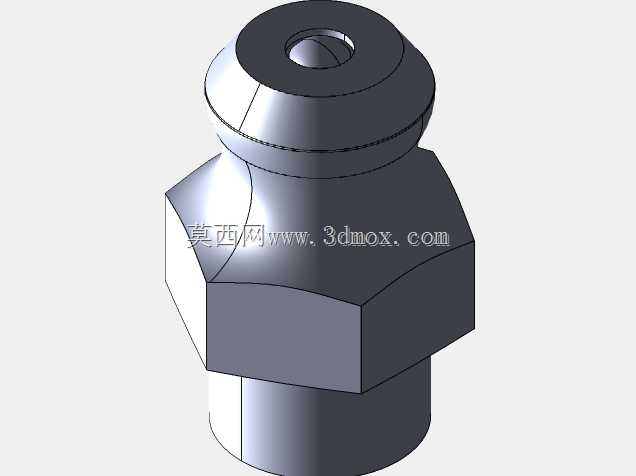

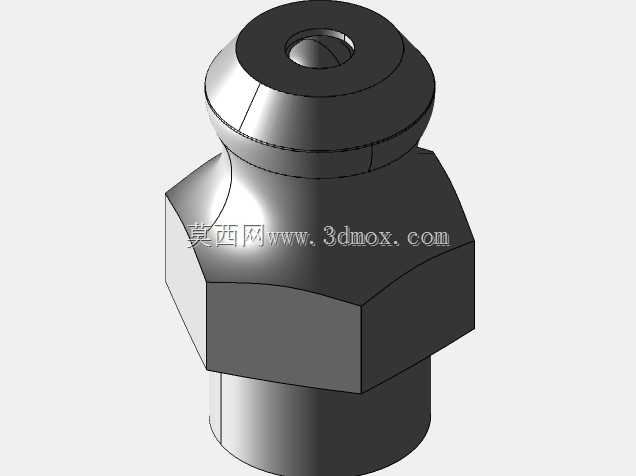

　　对于需要长时间焙烧的物料可降低转速延长物料在筒内的停留时间。机架的方管选型采用4040*3mm的标准焊接方管，焊接完成后整体做去应力退火处理，避免长期承载受热后出现机架变形，支撑滚筒的托轮采用耐磨铸铁材质，托轮内部设置密封轴承，可长期承受滚筒的径向载荷无需频繁加注润滑脂。设备的筒壁可根据实际使用需求选择不同厚度的耐热钢板制作，食品加工场景可选用304不锈钢材质避免物料污染，工矿焙烧场景可选用普通耐热碳钢降低制造成本，滚筒外壁可根据加热方式的不同加装加热套或者直接对接外部热源，适配电加热、燃气加热等多种供热形式。在结构细节上，滚筒与支撑托轮的接触位置加工有凸起的定位滚边，可防止滚筒回转过程中出现轴向窜动，端盖与筒体的配合面采用耐高温石棉垫做密封，减少筒内热量从接缝处散逸，降低作业过程中的能耗损失。
