演播室照明设备安装承载桁架结构

　　在广电演播室、中小型专业摄影棚、校园电视台演播区、企业直播演播空间的搭建作业中，照明设备的安装承载结构是整个布光系统的核心受力载体，本次设计的安装承载结构，正是针对这类空间的顶装布光需求开发的专用承载构件。不同于常规民用照明的简易挂架，演播室照明设备单组重量从数公斤到二十余公斤不等，且需要根据节目录制需求频繁调整位置、角度，部分场景还需要挂载柔光箱、挡光板、信号接收器等附属配件，这就要求承载结构不仅要具备足够的静载强度，还要预留灵活的挂载调整空间，同时兼顾安装后的布线规整性，避免线缆杂乱影响演播室视觉效果与设备移动安全。

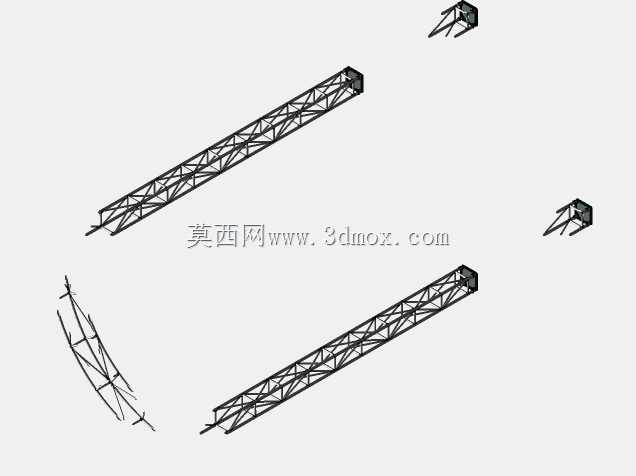

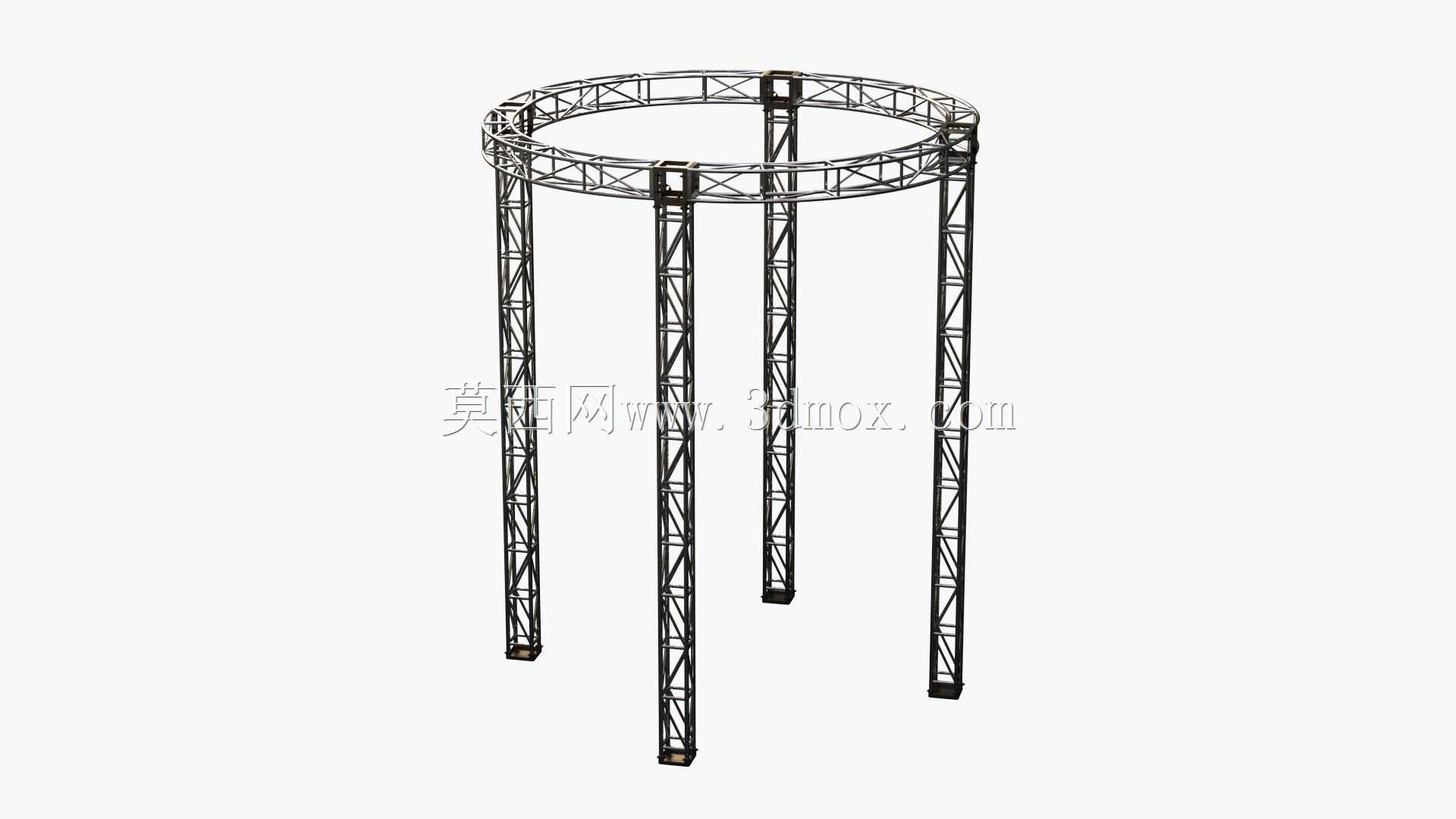

　　从实际使用场景出发，该承载结构采用模块化桁架式设计思路，主体受力杆件采用矩形截面型材拼接，相比圆管型材，矩形截面的平面贴合度更好，无论是与顶部建筑结构的锚固连接，还是与下方照明灯具的快装挂接，都能获得更大的接触面积，降低局部应力集中的风险。结构的整体安装边界适配国内多数中小型演播室的层高标准，顶部锚固点间距控制在常规建筑吊顶龙骨的允许跨距范围内，不需要对原有建筑顶面做额外的结构加固，就能满足总挂载重量不超过两百公斤的使用要求，适配绝大多数常规演播室的灯光配置总量。

　　在功能特性设计上，结构沿长度方向预留了通长的T型挂载槽，灯具挂座可以沿槽体任意滑动调整位置，不需要在杆件上额外打孔，调整到位后通过侧面的紧定螺钉即可完成锁止，单点位的锁止力可以满足单盏最重的聚光灯挂载需求，不会出现滑动下坠的风险。同时槽体内部预留了线缆穿行空间，灯具的供电线、信号线可以全部隐藏在槽体内部，沿桁架走向布设到演播室的控电区，避免线缆垂落干扰摄像机拍摄画面，也减少了人员走动时勾挂线缆的安全隐患。结构的拼接节点采用标准化的角件连接方式，所有连接螺栓均采用内六角防松设计，安装时只需要常规内六角扳手即可完成组装，不需要专用的焊接或铆接设备，现场施工效率更高，后期如果需要调整演播室布光格局、扩展桁架长度，也可以直接加装同规格杆件完成拓展，不需要整体更换原有结构。

　　考虑到演播室内部的声学与视觉要求，该承载结构的所有杆件表面都做了哑光黑色喷塑处理，一方面哑光表面不会反射演播室的灯光，避免在镜头里形成多余的反光光斑影响拍摄效果，另一方面喷塑层的阻尼特性可以降低结构共振，当灯具上的散热风扇运行时，不会因为金属杆件的共振放大噪音，影响演播室的收音效果。结构的边角位置全部做了圆角倒钝处理，没有尖锐的外露棱角，安装施工以及后期调整灯具位置时，不会划伤施工人员或者刮蹭灯具线缆。在安装边界的适配设计上，结构的端部预留了与建筑顶面、墙面的连接转接件，可以根据演播室的实际顶面结构选择吊装、侧装或者混合安装方式，对于层高较高的演播室，还可以搭配同规格的吊杆调整桁架的安装高度，让灯光的照射距离适配不同的节目录制需求，无论是坐播类的新闻节目，还是站播类的互动节目，都能通过调整桁架高度获得合适的布光角度。

　　从结构受力的角度做设计校核时，我们按照最不利的挂载工况做了受力模拟，即所有挂载点都挂载额定最大重量的灯具，且挂载位置集中在桁架跨中位置时，结构的最大挠度控制在跨度的1/500以内，不会因为长期挂载出现明显的下弯变形，连接节点的安全系数达到3倍以上，完全满足广电行业演播室设备安装的安全规范要求。同时结构的整体自重控制在合理范围内，不会给顶部建筑结构带来额外的承重负担，对于一些在写字楼内搭建的中小型演播室来说，这种轻量化高承载的设计更适配建筑的楼面承重限制，不需要额外做结构承重加固就能完成安装。
