分布式光伏电站倾斜式太阳能板支撑安装架

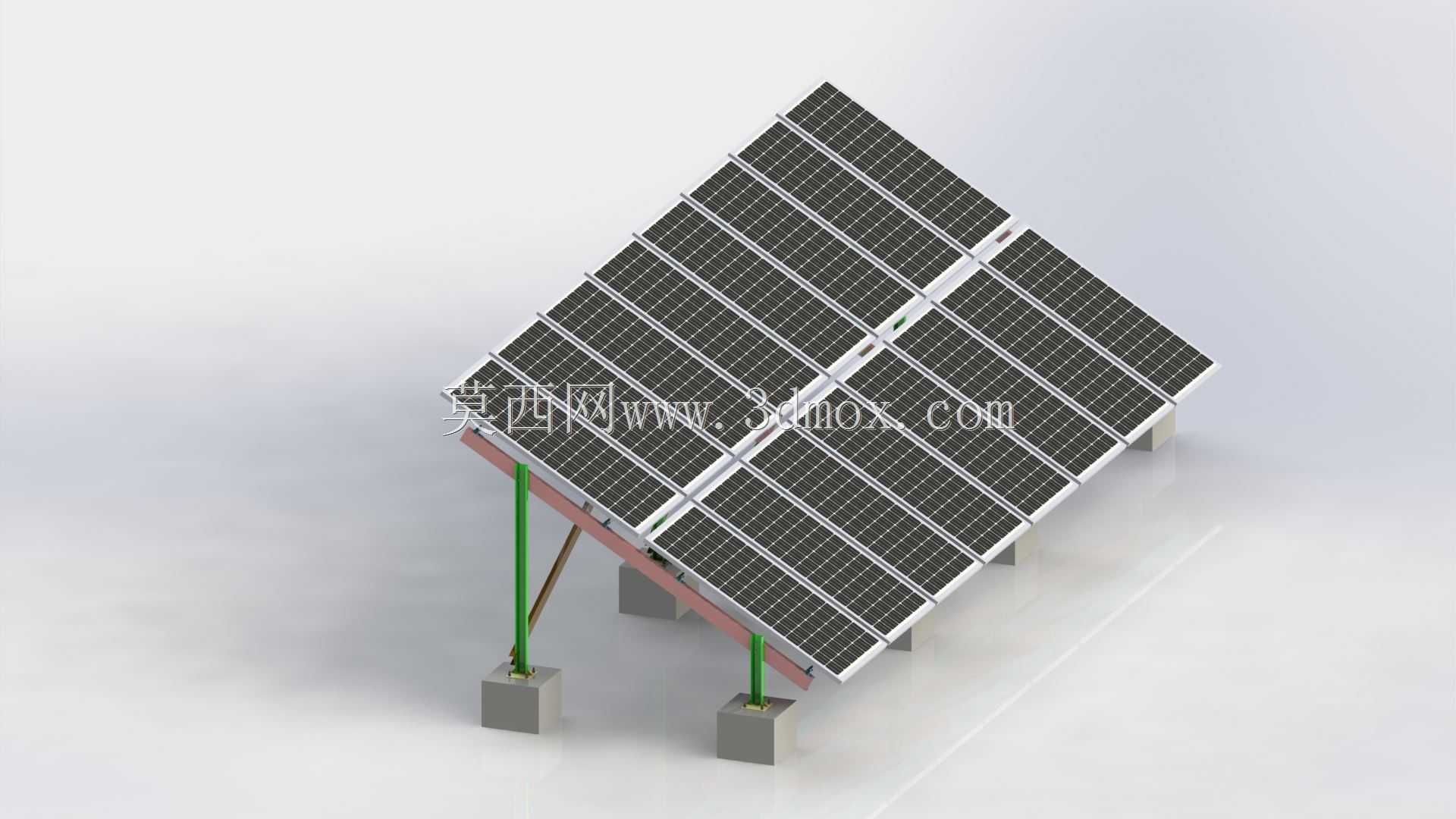

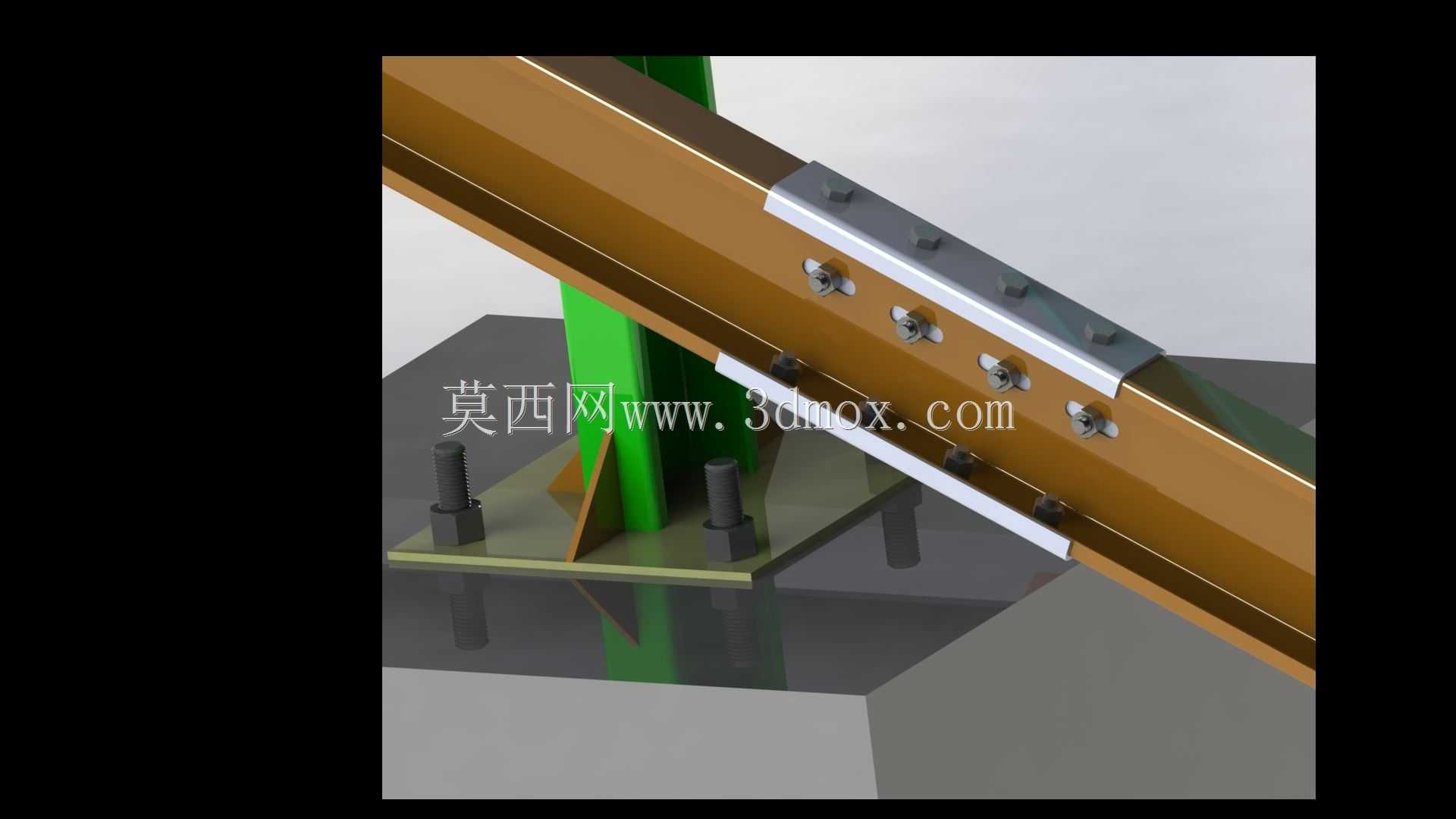

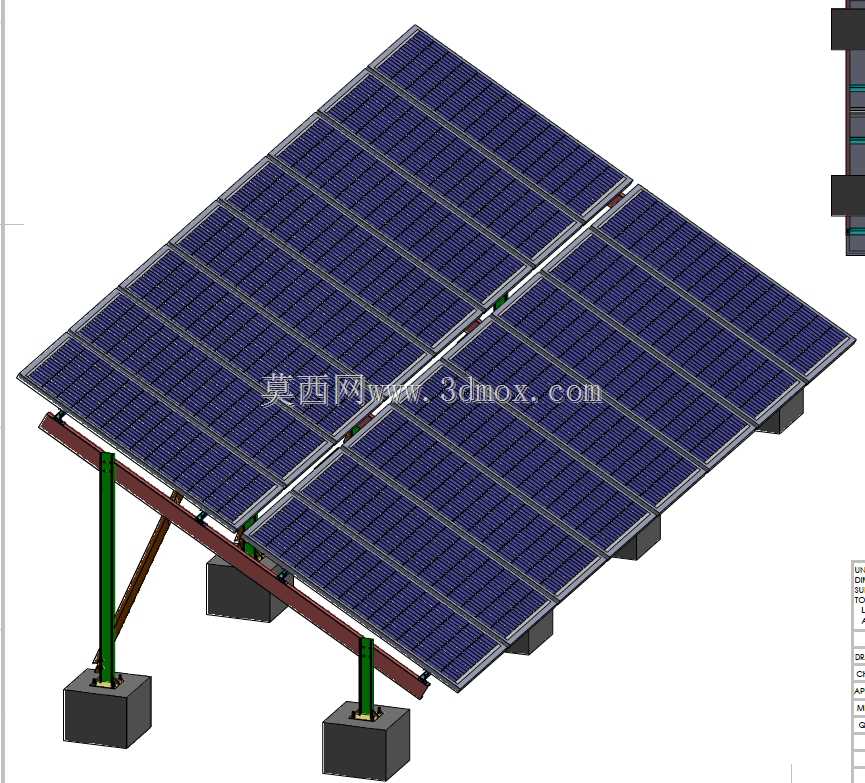

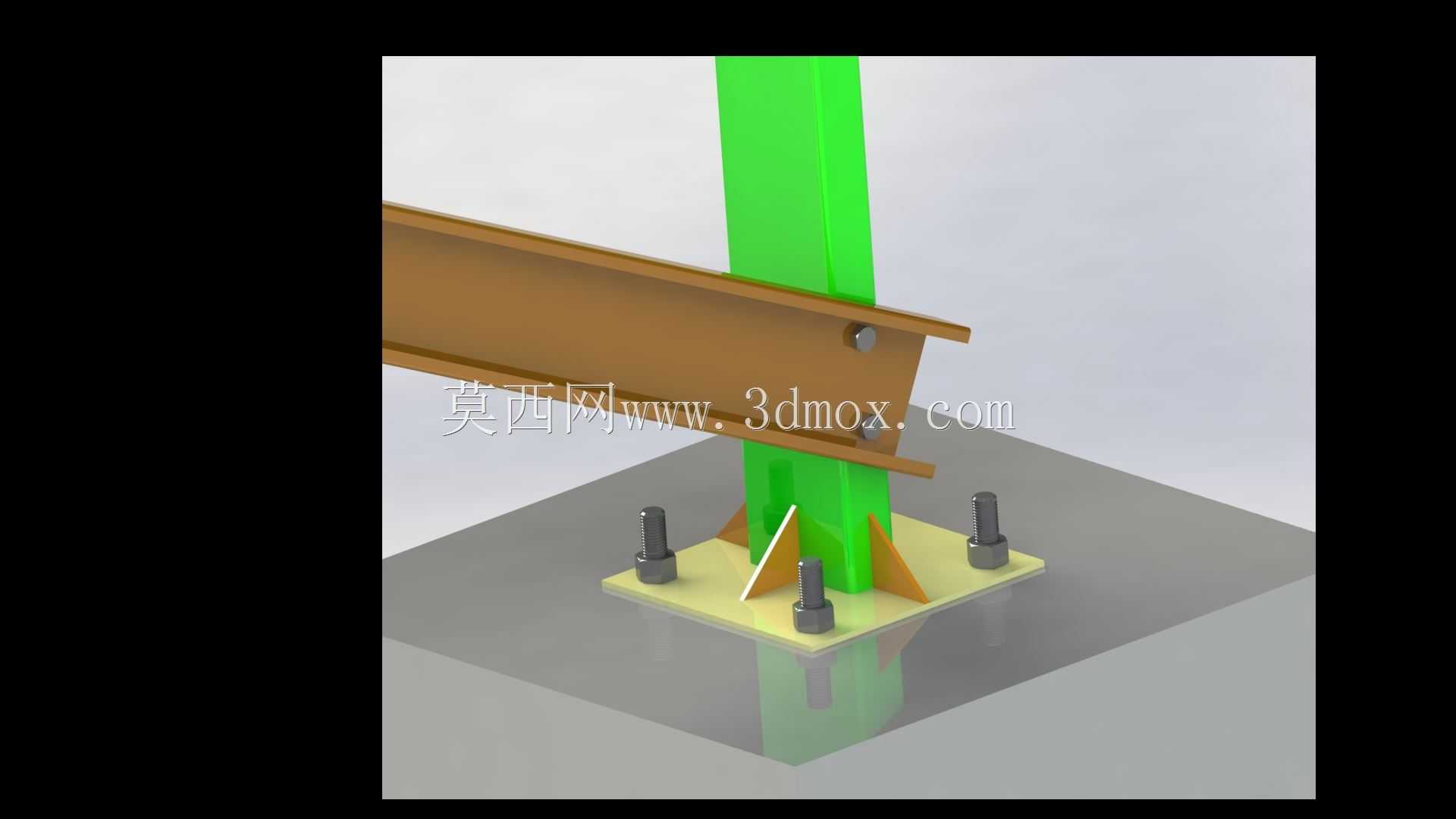

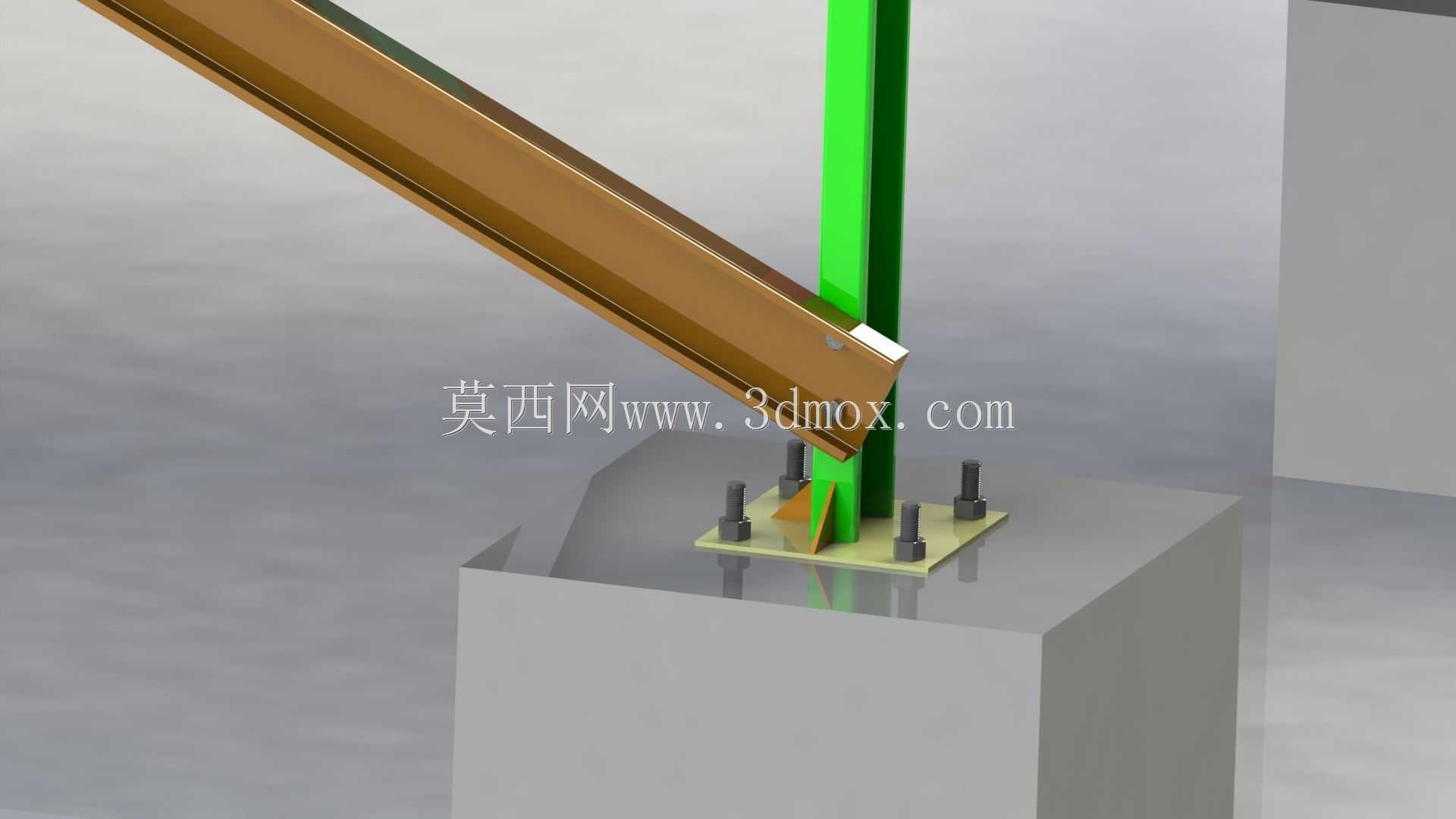

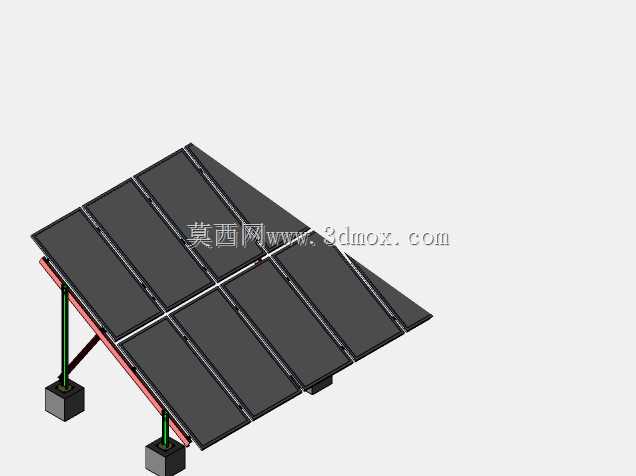

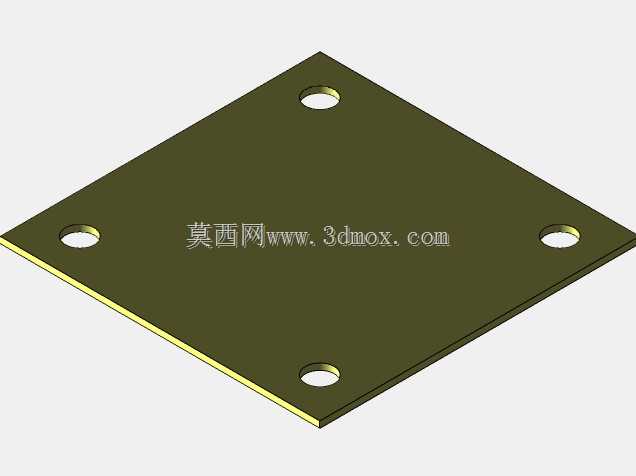

　　这套支撑结构主要服务于分布式光伏发电场景，不管是工商业厂房屋顶、户用院落空地，还是山地光伏电站的单元组串安装，都能适配常规晶硅光伏组件的固定需求，核心作用是为光伏板提供稳定的倾斜支撑，让组件保持最优受光角度，同时抵御户外长期的风载、雪载以及温度形变带来的应力影响，避免组件出现隐裂、移位甚至脱落的问题。从结构组成来看，整套安装架分为底部基础墩、竖向支撑立柱、斜向承托梁、组件压接固定位几个核心部分，底部采用混凝土配重墩作为基础，不需要对安装面做大面积开挖或者穿透式固定，尤其适合彩钢瓦屋顶、已硬化地面这类不方便做预埋基础的场景，配重墩的接触面积经过核算，能将整套结构加上光伏板的自重均匀分散到安装面，

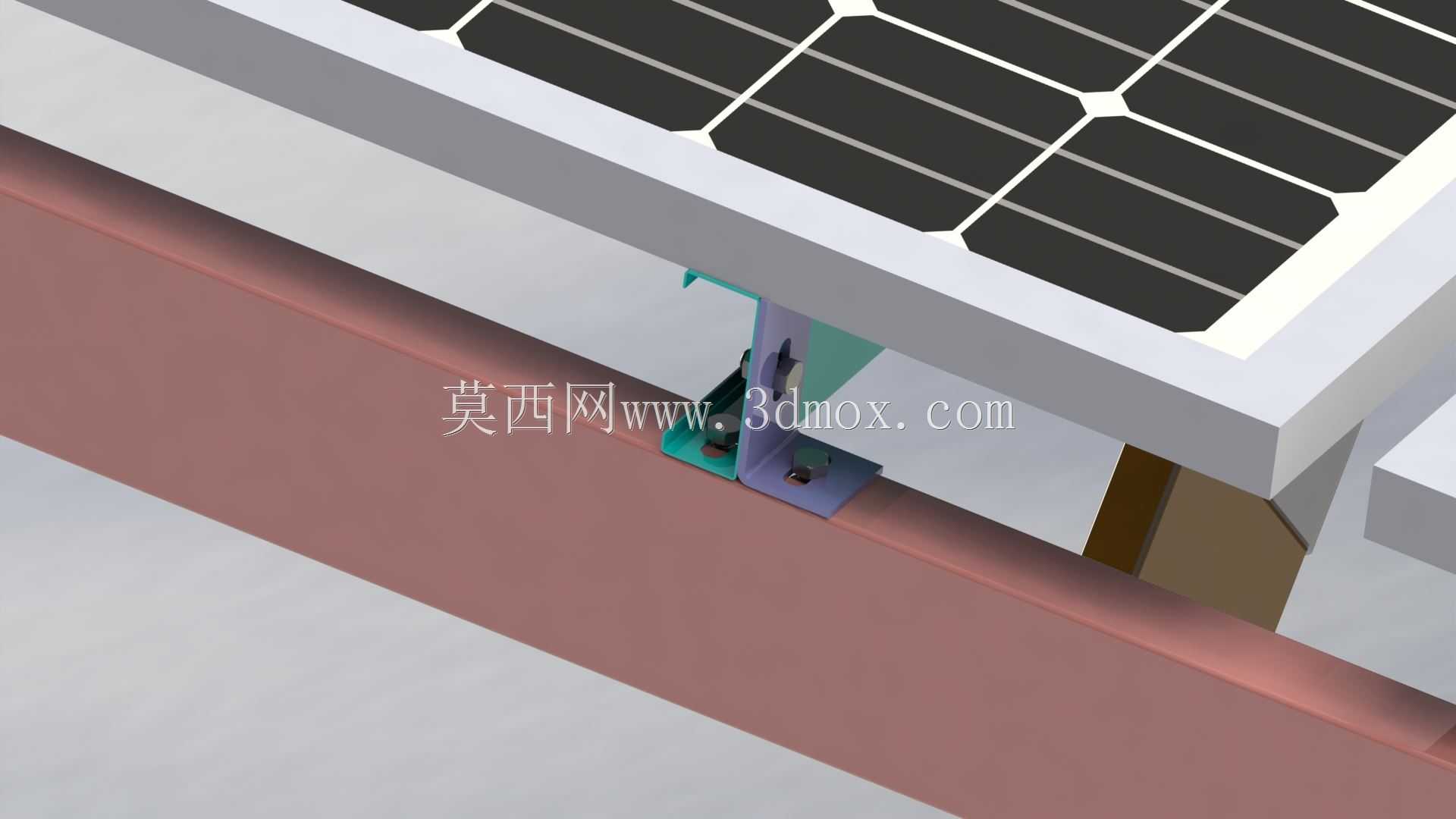

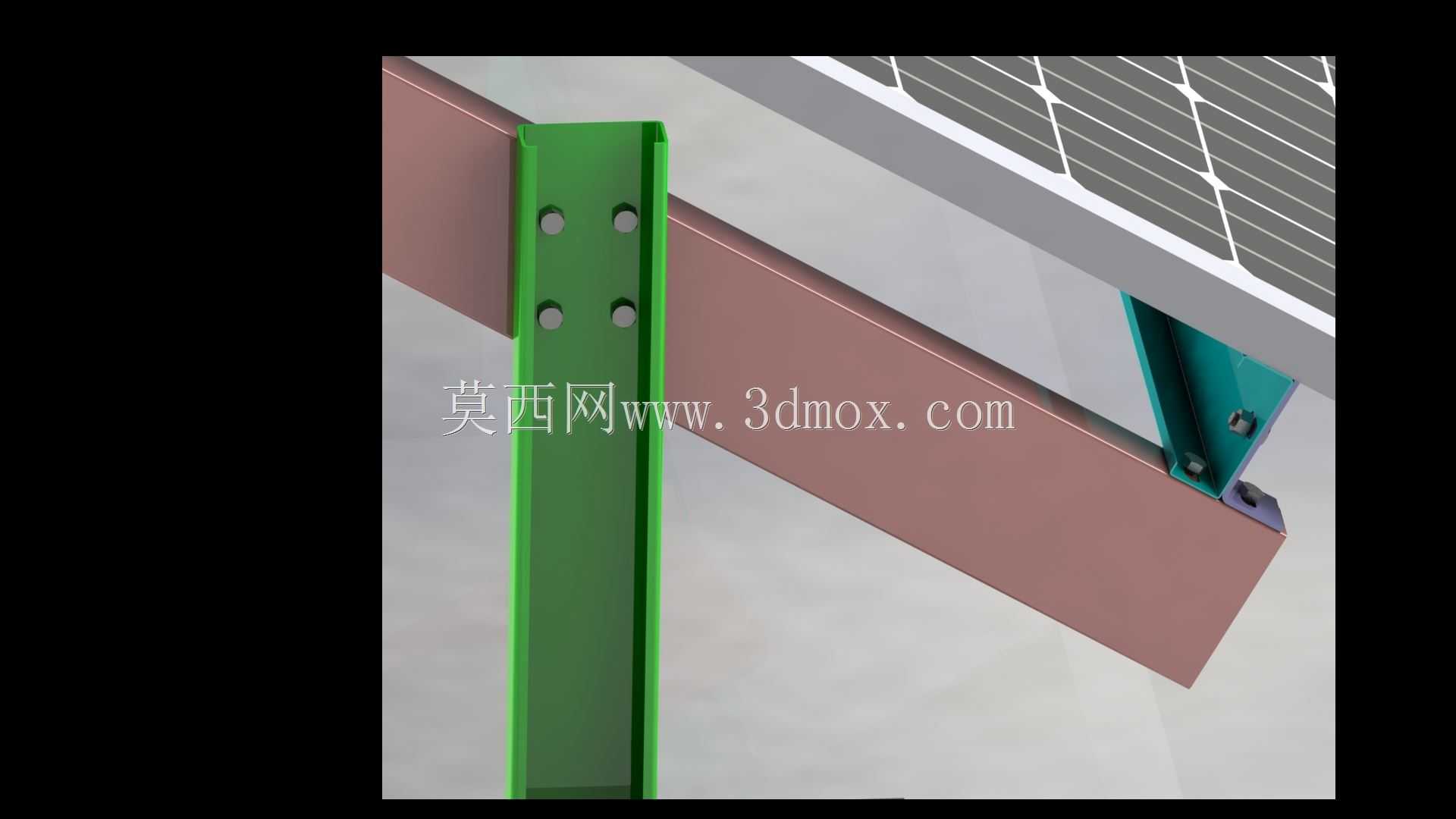

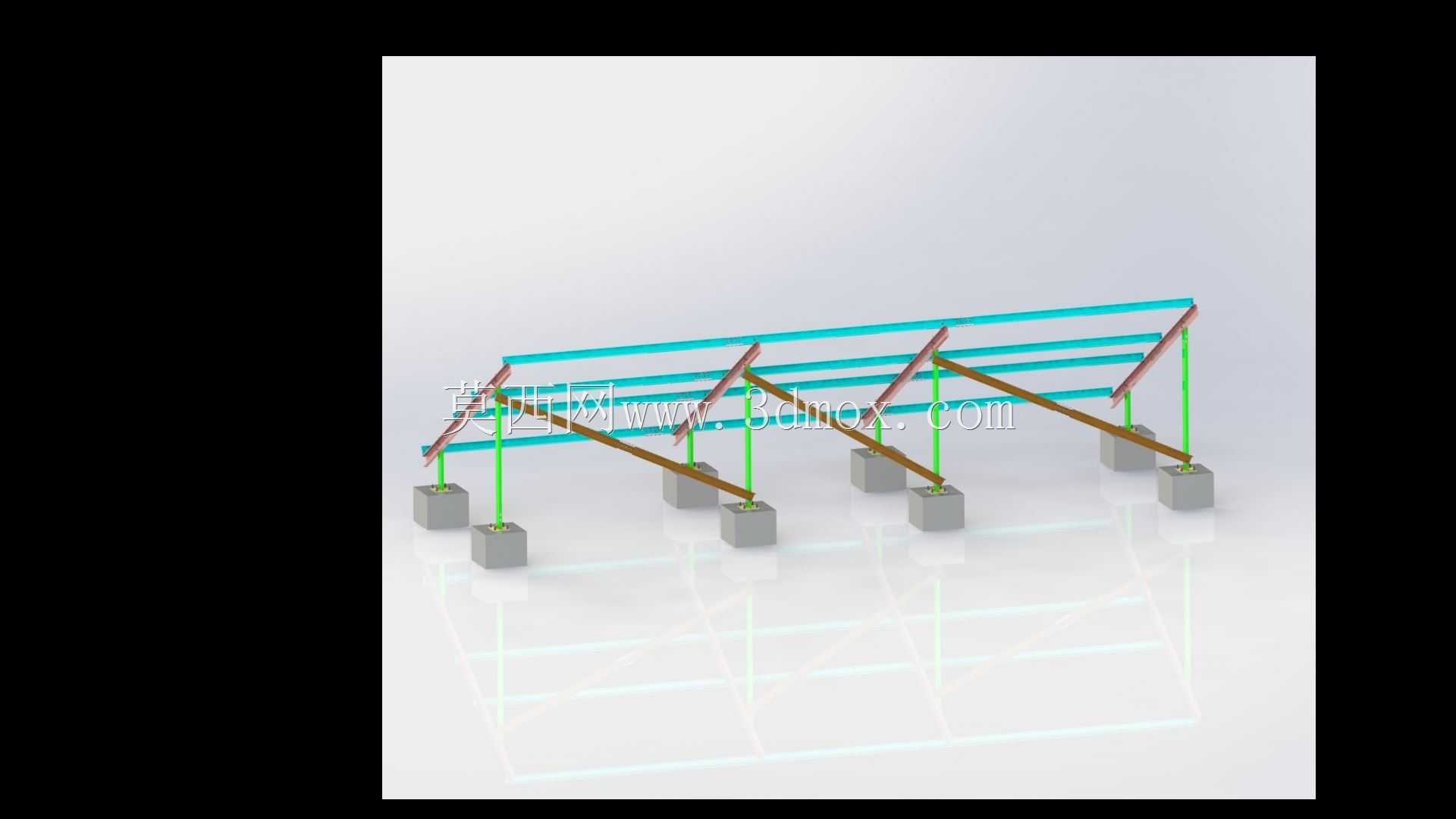

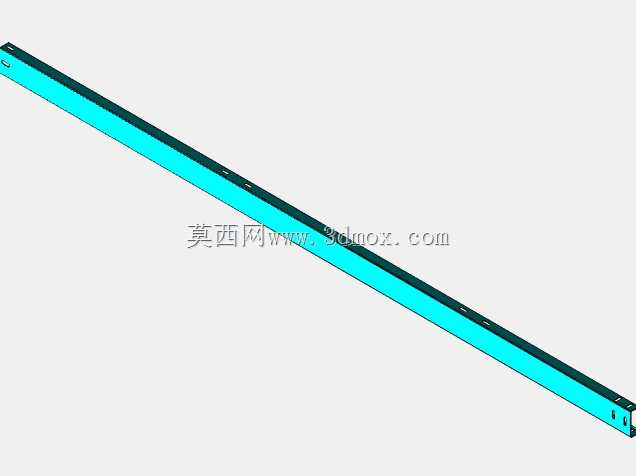

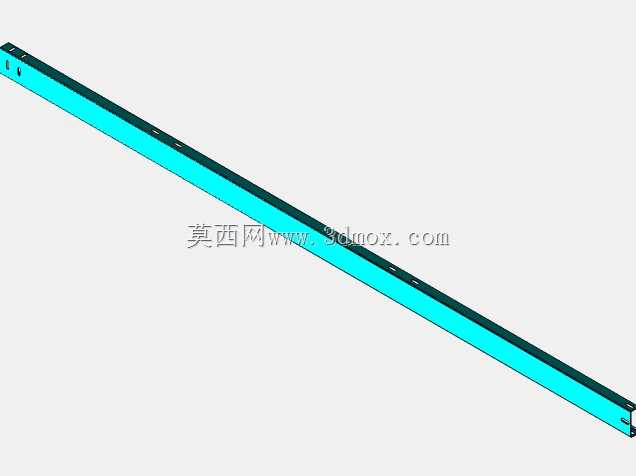

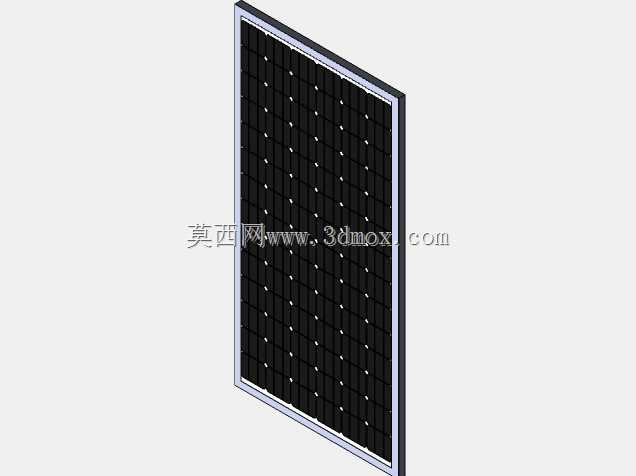

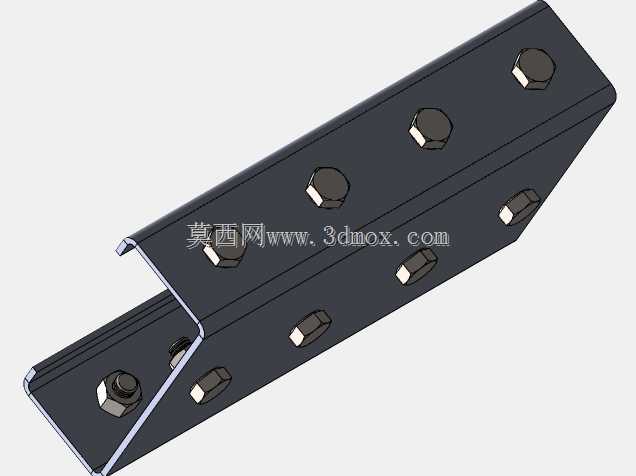

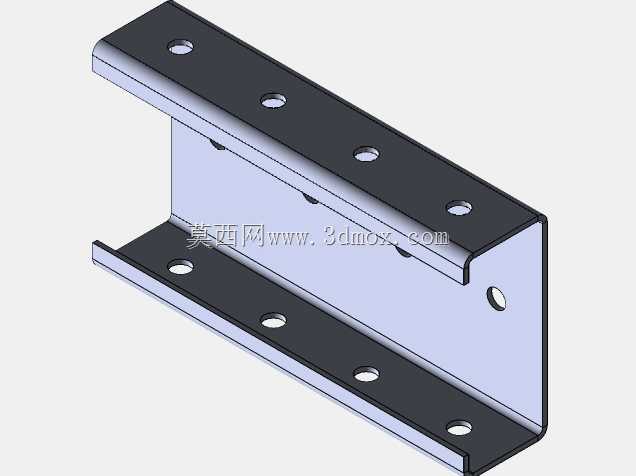

　　避免局部压强过大破坏屋面防水层或者地面铺装层。竖向支撑立柱采用不等高设计，前后立柱的高度差直接决定了光伏板的倾斜角度，设计时可以根据项目所在地的纬度调整立柱高度差，匹配当地最佳太阳高度角，让光伏组件全年的平均受光效率达到最优，立柱和斜梁之间采用三角斜撑做加固，斜撑和立柱、斜梁的连接点都做了冗余受力设计，即使遇到12级阵风的垂直向上掀力或者冬季积雪的垂直下压力，三角结构的力传导路径也能把外力分散到各个连接节点，不会出现单根构件应力集中断裂的问题。斜向承托梁是直接承载光伏组件的部分，梁上预留了标准间距的压块安装槽，适配市面上主流尺寸的晶硅光伏组件，不管是60片、72片的常规组件，还是部分大尺寸的高效组件，

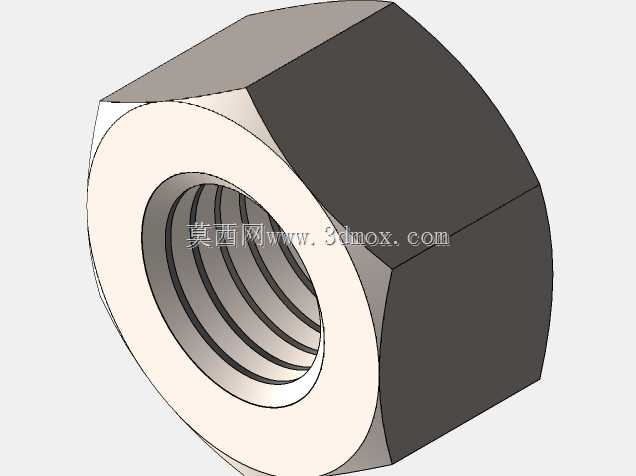

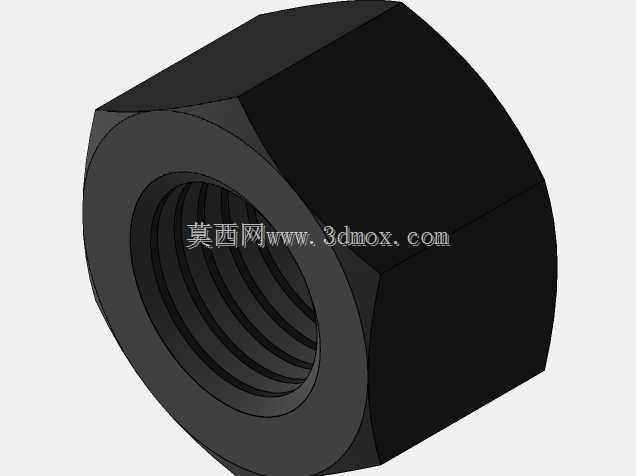

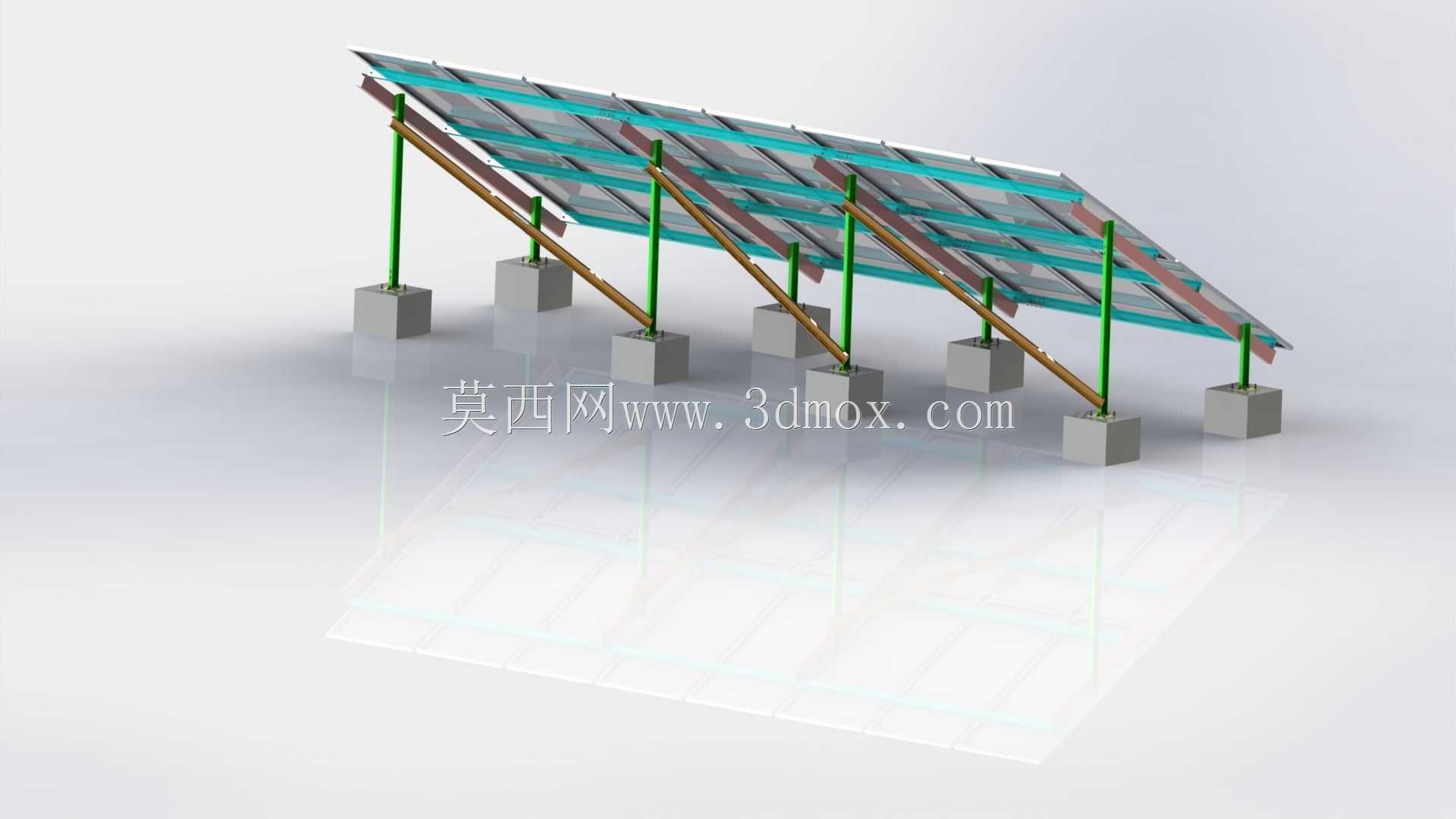

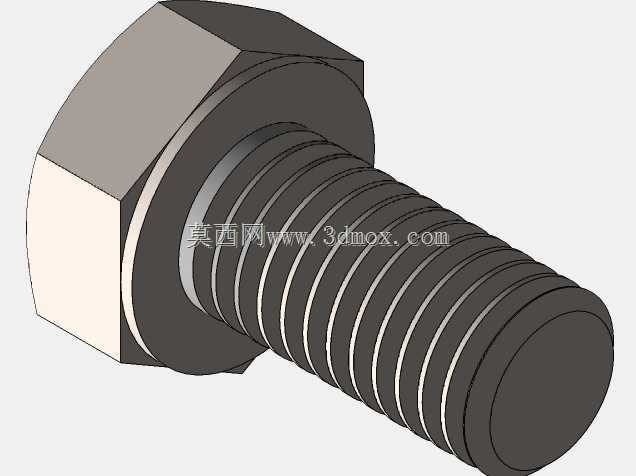

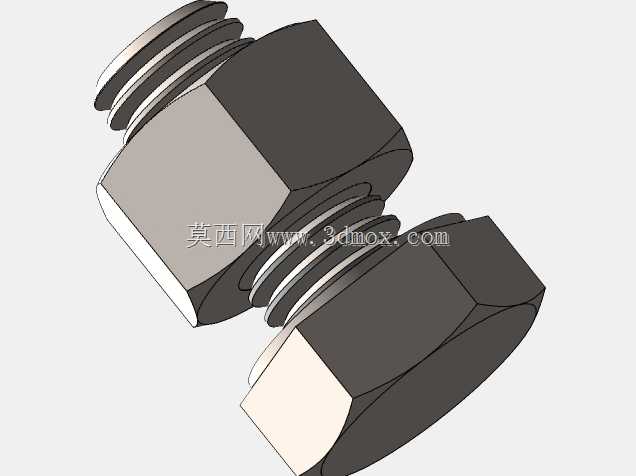

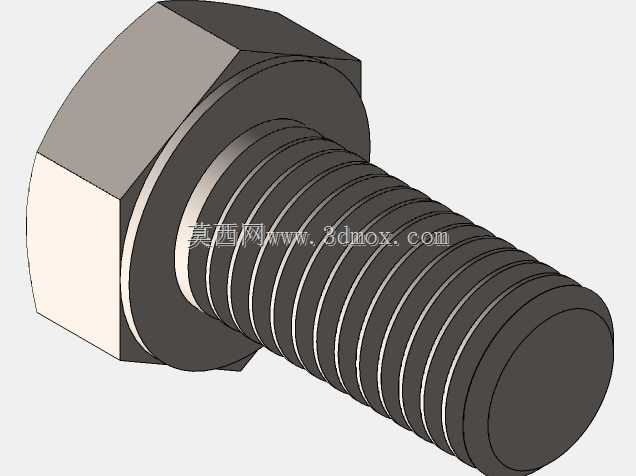

　　都可以通过调整压块的固定位置来适配，不需要额外在梁上钻孔，既减少了现场安装的加工工作量，也避免了钻孔位置破坏构件的镀锌防锈层。整套结构的安装边界设计得比较灵活，单组支架可以承载2*3排列的六块标准光伏组件，横向和纵向都预留了扩展连接位，多组支架并排安装时可以通过连接配件把相邻支架的基础、梁体连成整体，进一步提升整个光伏阵列的抗风稳定性，构件之间的连接全部采用标准紧固件，现场安装不需要焊接作业，所有构件出厂时都做了热浸镀锌处理，户外使用的防锈寿命可以达到25年以上，匹配光伏组件的全生命周期使用需求。设计过程中重点考虑了安装维护的便利性，光伏板和斜梁之间预留了10厘米以上的通风间隙，既可以降低组件背面的工作温度提升发电效率，

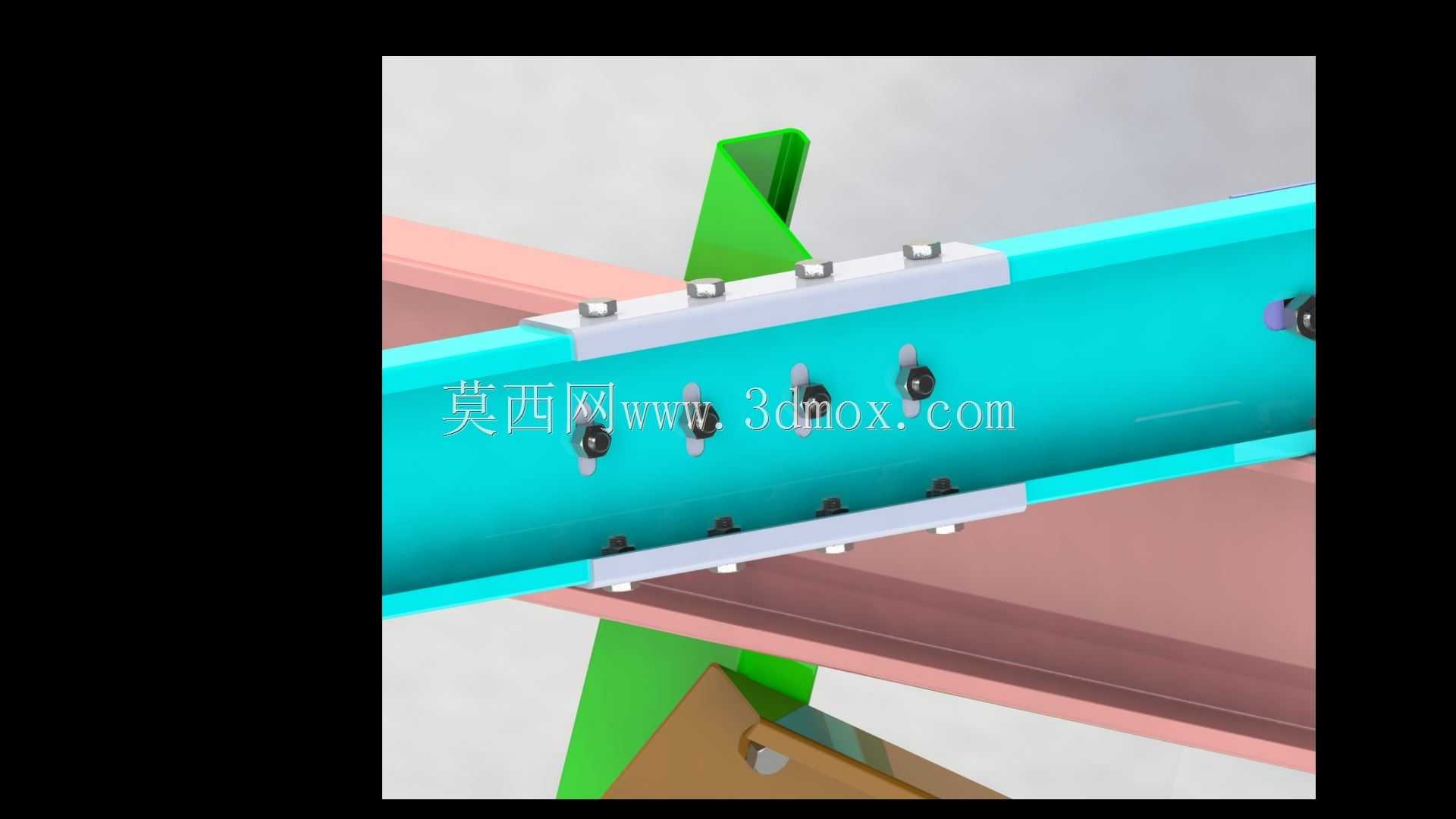

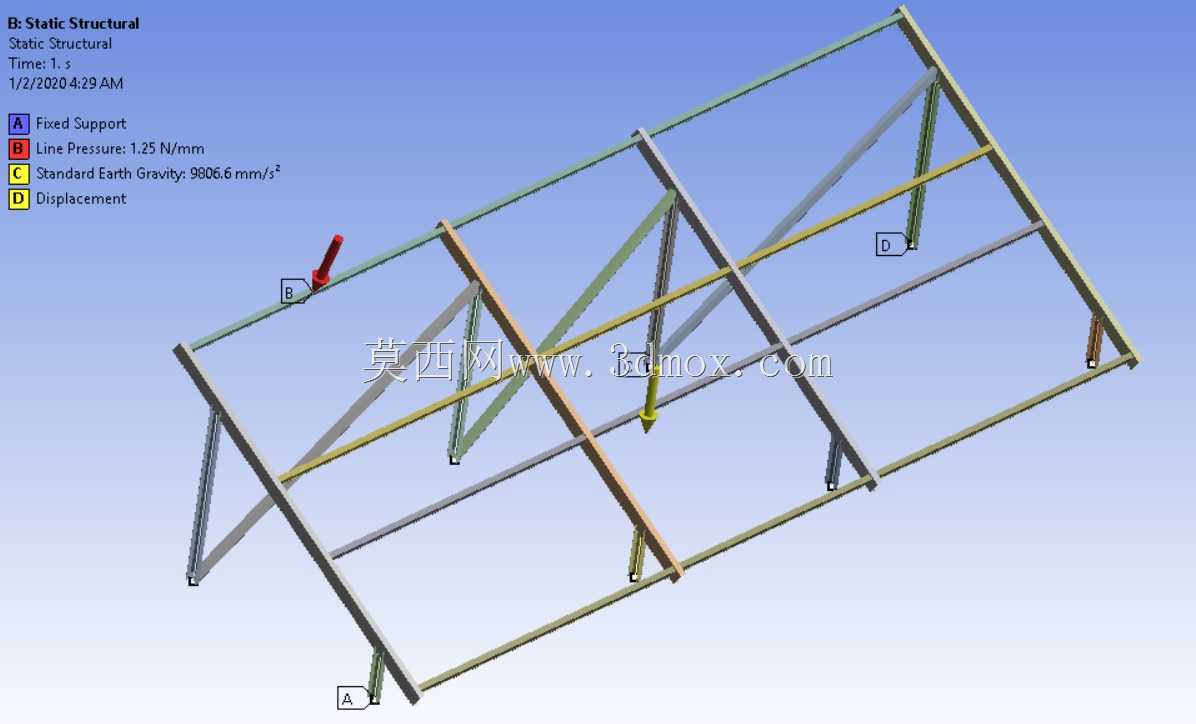

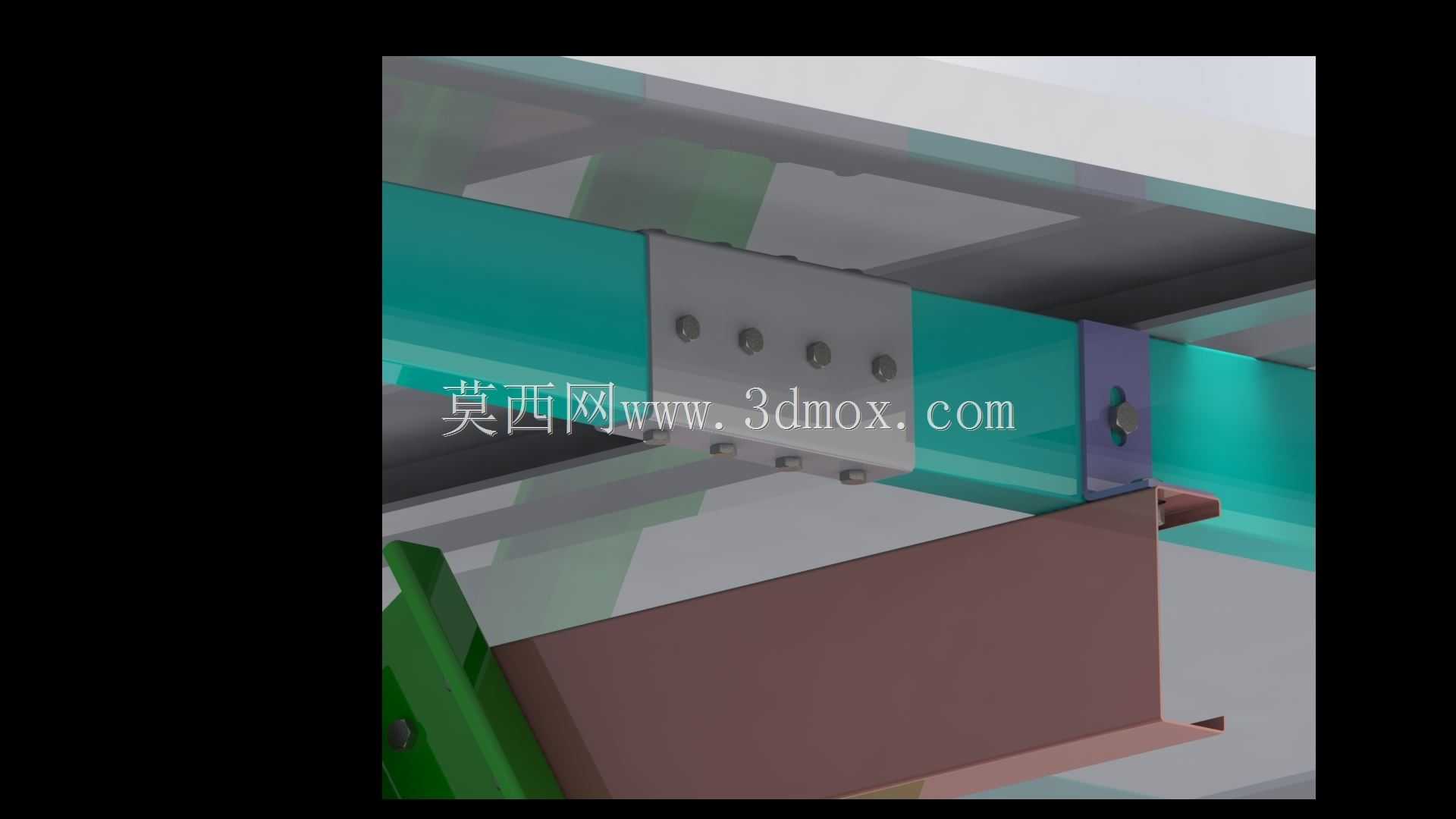

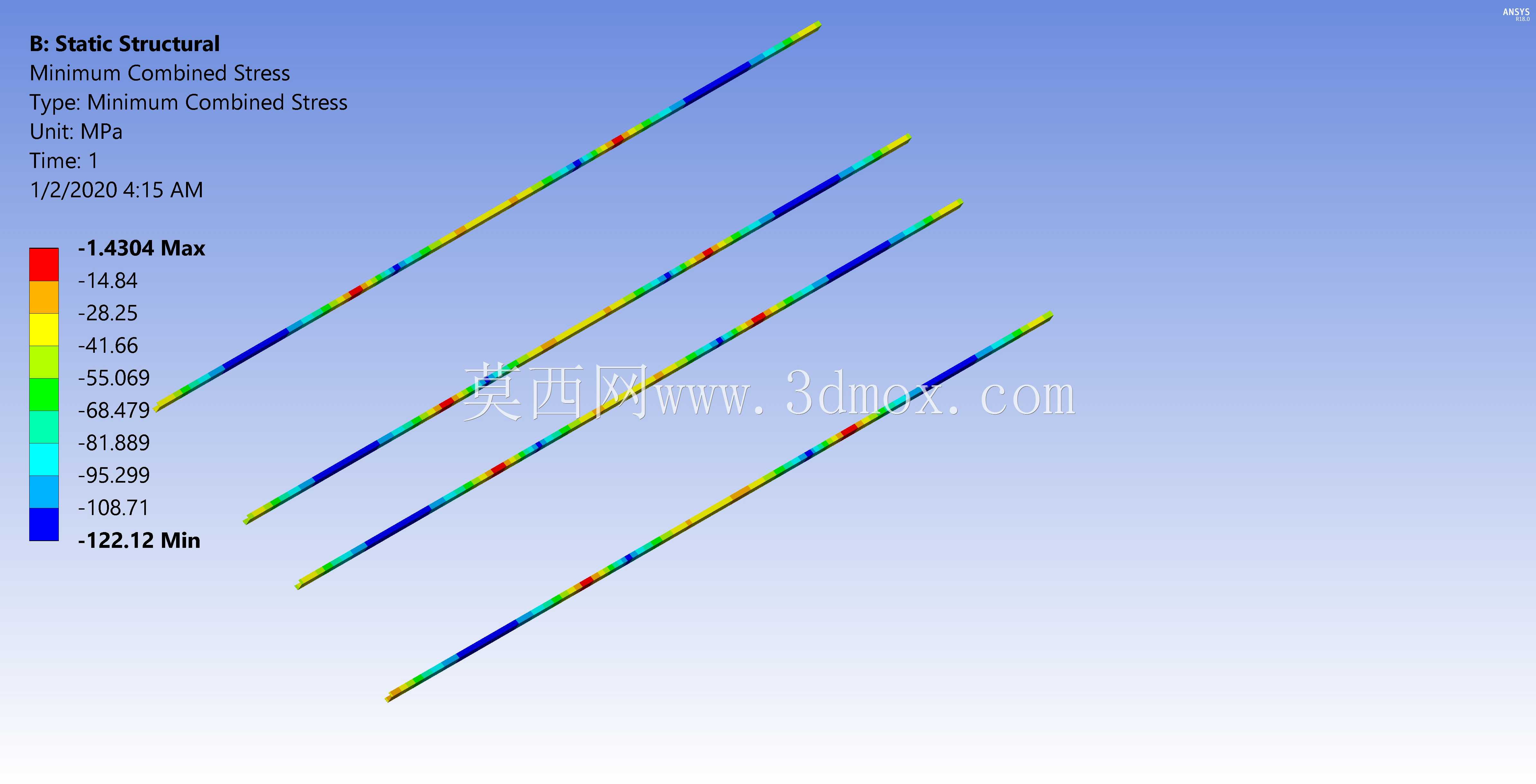

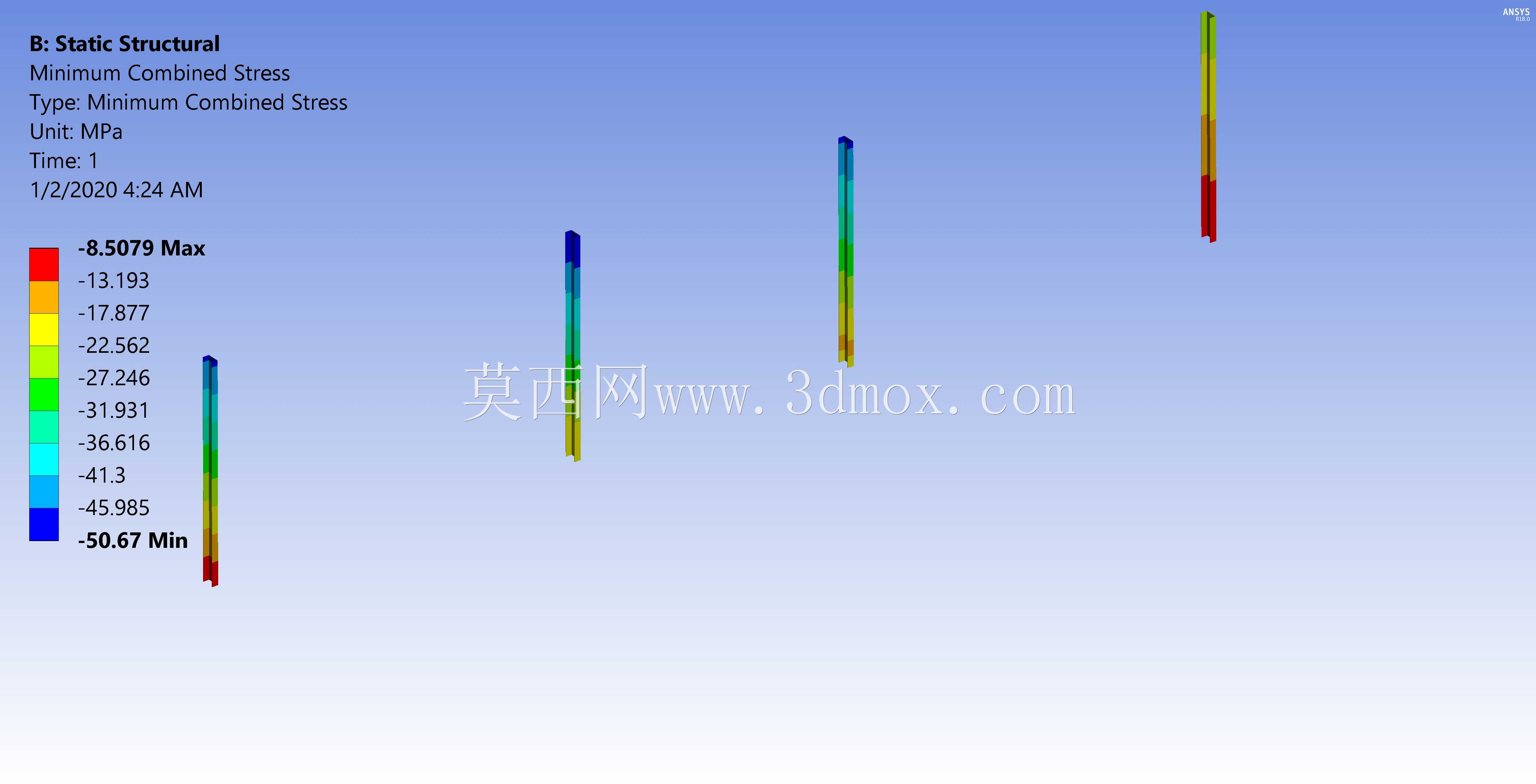

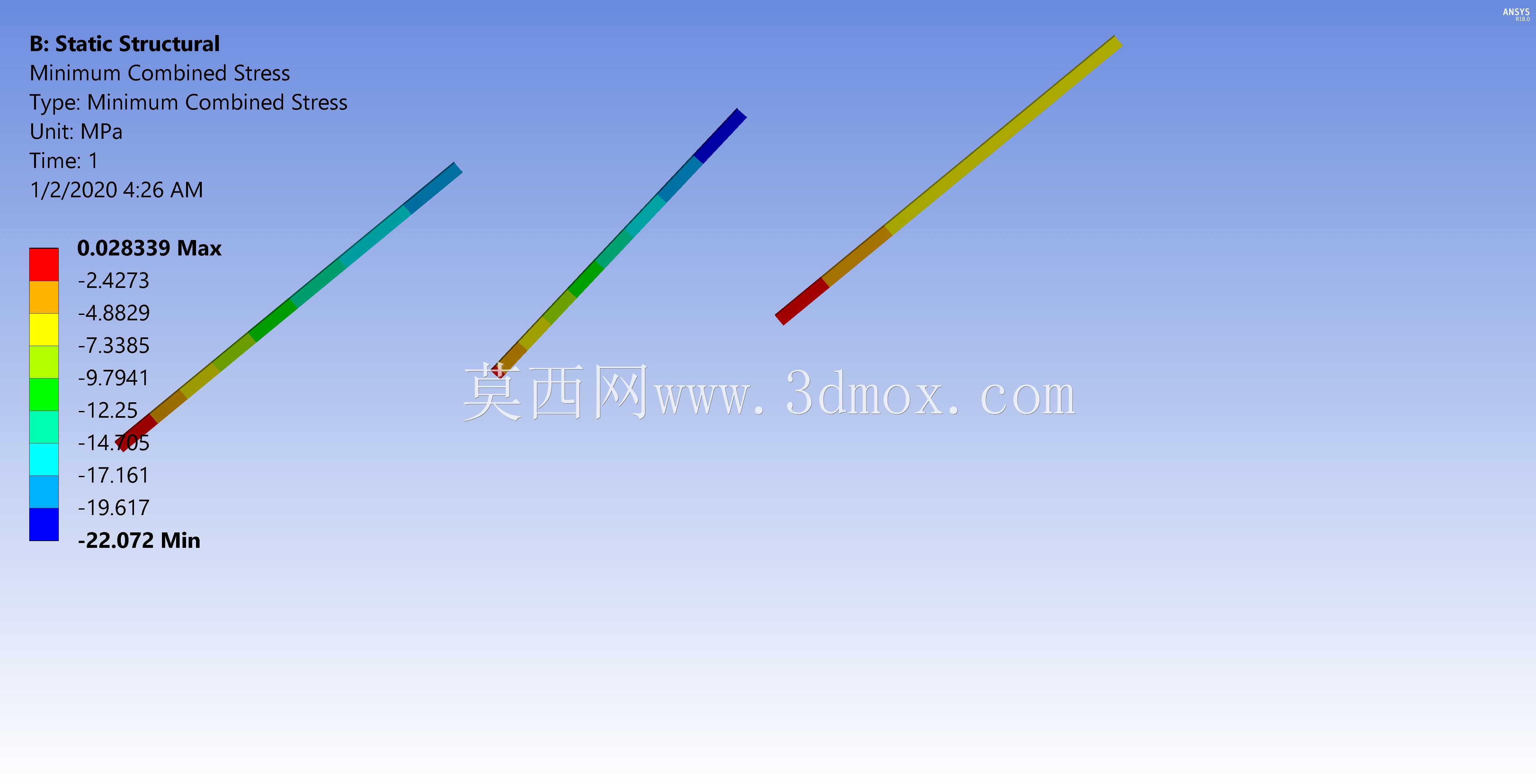

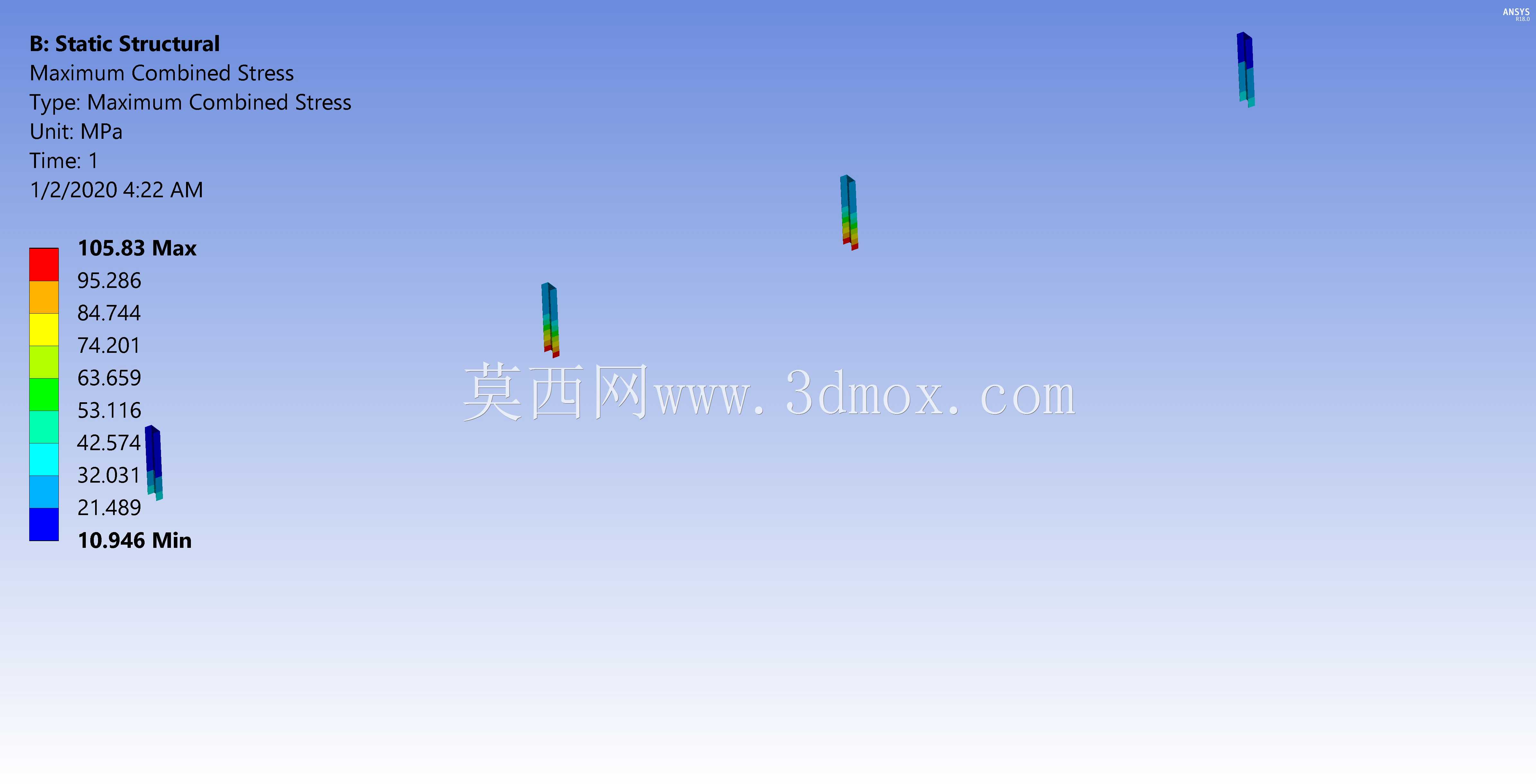

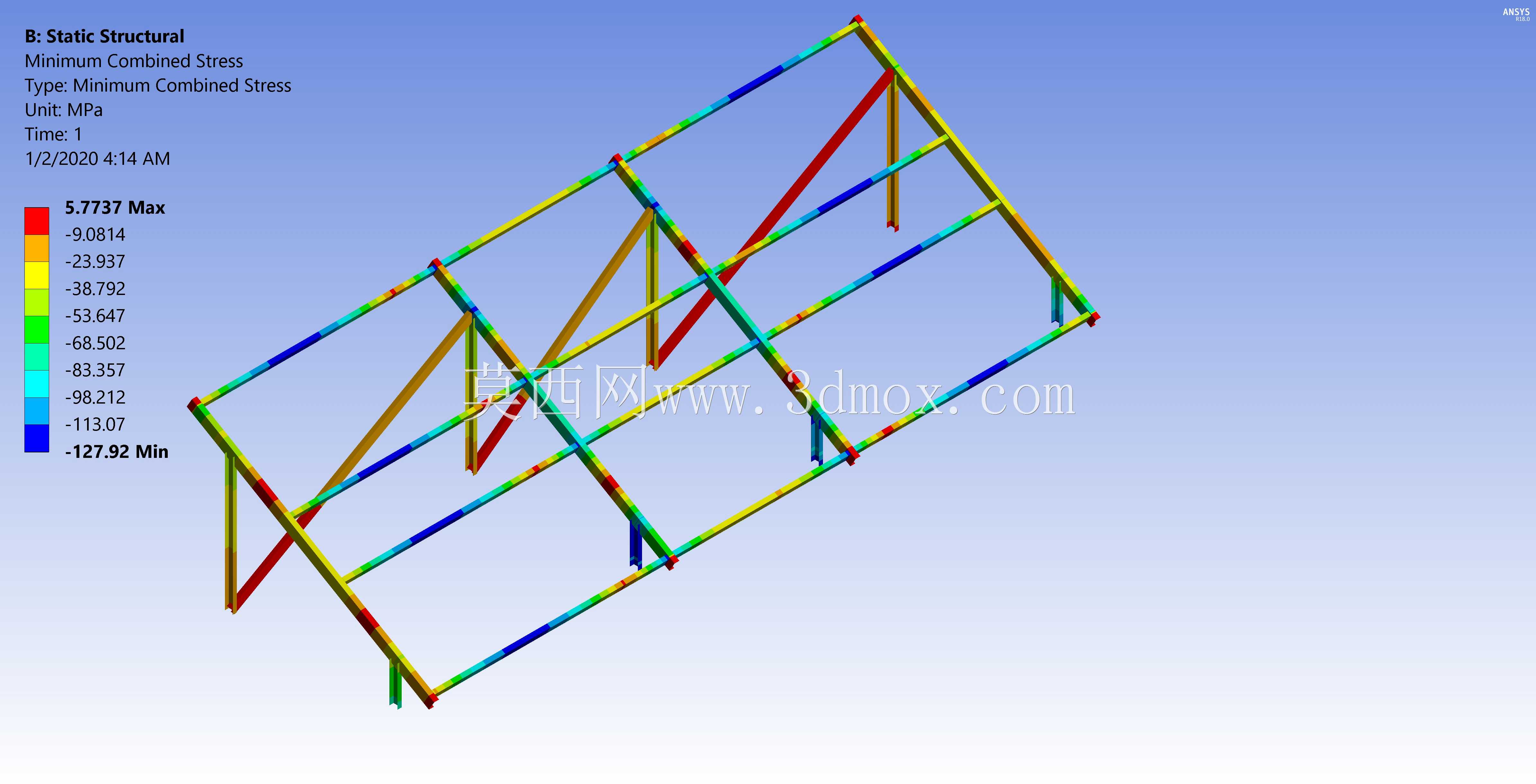

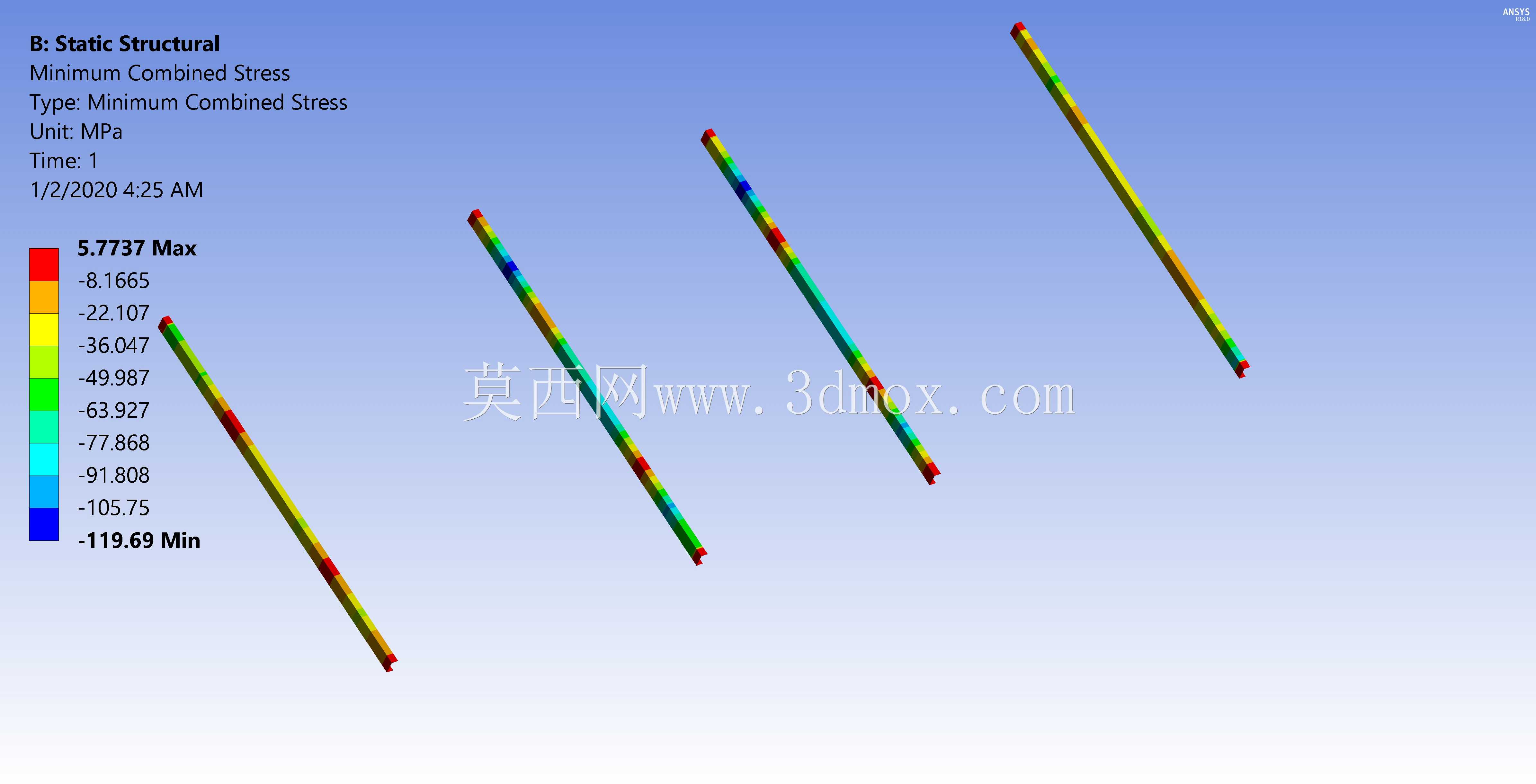

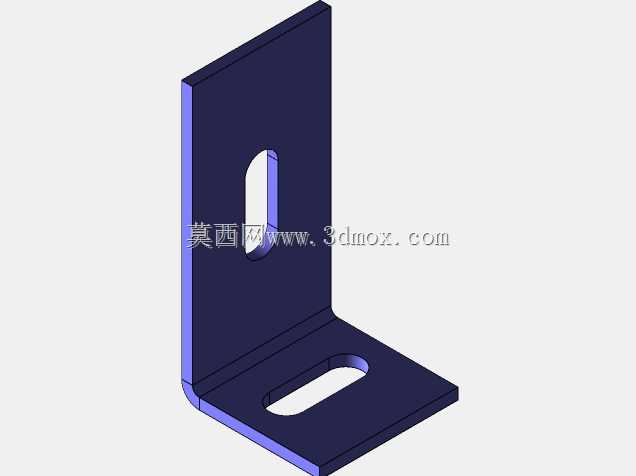

　　也方便后期运维人员清理组件背面的积灰、检查线路连接，支架的最低点距离安装面的高度不低于30厘米，避免地面积水、积雪长时间浸泡支架底部，也能防止地面杂草生长遮挡组件下部的受光面。在受力核算上，针对不同区域的雪荷载、风荷载等级，这套结构的构件壁厚都做了对应匹配，比如沿海高风速区域可以选用壁厚更厚的立柱和斜梁，北方多雪区域可以加密斜撑的布置间距，不需要重新开模设计，只需要调整构件规格就能适配不同区域的安装要求，大幅降低了项目的设计和采购成本。另外，结构的所有连接节点都设计了长圆孔调节位，现场安装时可以根据基础的实际施工误差微调安装位置，降低了基础施工的精度要求，即使基础墩的位置有几厘米的偏差，也能通过长圆孔的调节量把组件调整到设计的倾斜角度和排列位置，不会因为基础施工误差导致组件安装错位、缝隙不均匀的问题。
