ArcticP14140毫米机箱散热风扇结构设计

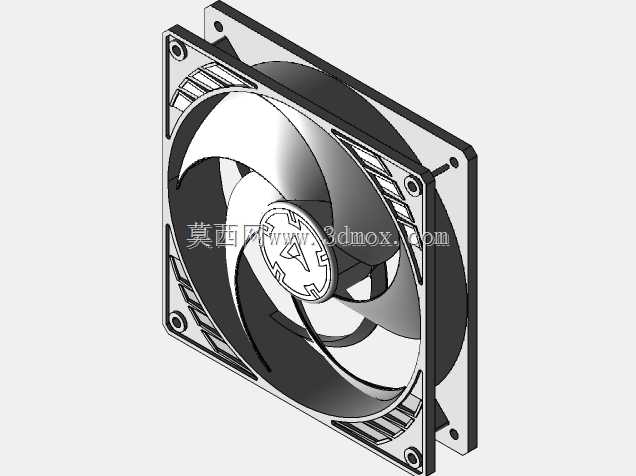

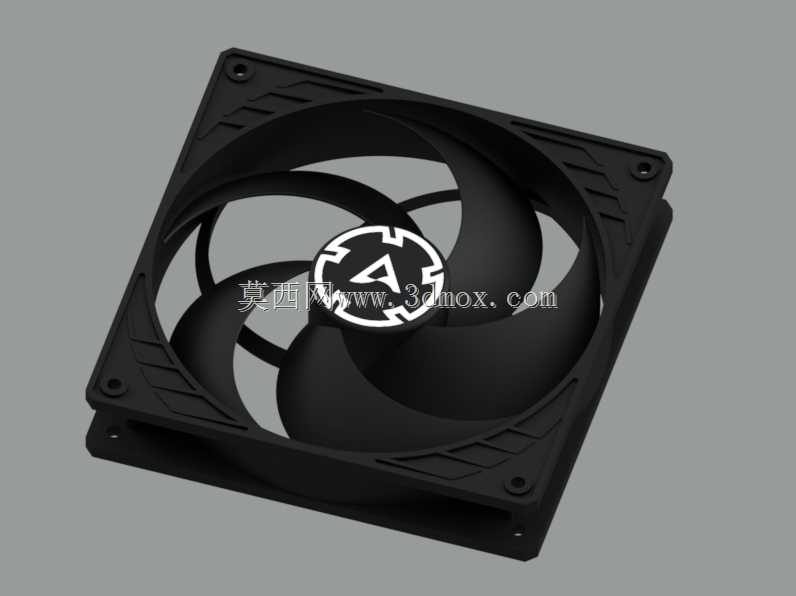

　　在PC硬件散热、工业控制柜通风、小型设备风冷散热等场景中，140毫米规格的轴流风扇是应用占比极高的风冷部件，这类部件的安装兼容性、气动效率、结构可靠性直接决定了整套散热系统的实际表现。本次完成结构建模的Arctic P14 140毫米风扇，是针对标准140mm安装位开发的风冷组件，建模过程中完全依托实物测绘数据结合官方公开的结构参数完成，所有外观曲面、安装孔位、内部扇叶结构都做了1:1的尺寸还原，可直接用于散热系统的装配干涉校验、风道仿真模拟、整机结构布局设计等工程场景。

　　从实际应用场景来看，这类140mm风扇的适配范围覆盖了消费级PC机箱的进风/排风位安装、一体式水冷排的散热风扇搭配、工业小型电控柜的通风换气、紧凑型服务器的风道构建等多个领域，相比120mm规格风扇，同转速下它能提供更大的通风量，同时扇叶转动的线速度更低，运行噪音控制表现更优，是当前中高端风冷散热方案里的主流选型规格。建模时首先明确了产品的核心功能边界：作为轴流风冷部件，它的核心作用是通过扇叶的定向转动驱动空气沿轴向流动，带走热源表面堆积的热量，因此结构设计上既要保证扇叶的气动曲面符合流体力学要求，也要保证外框的结构强度满足安装、长期运行的抗形变需求。

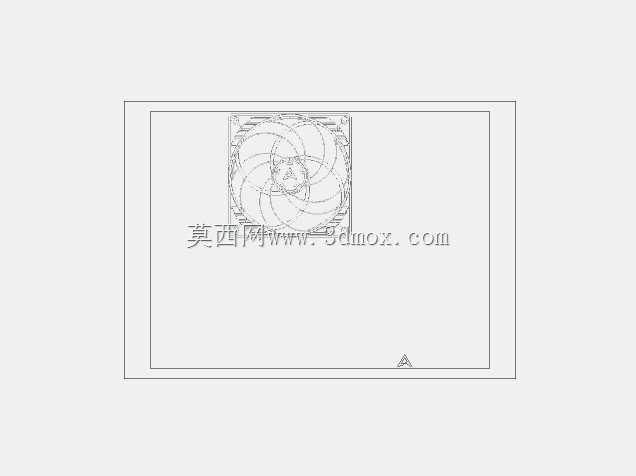

　　设计思路上，这款风扇的外框采用了标准正方形结构，四个边角设置了贯穿式安装孔，孔位间距严格遵循140mm风扇的通用安装规范，安装孔的孔径、沉台深度都匹配常规的风扇安装螺丝规格，能够直接适配市面上绝大多数标准140mm风扇位的安装需求，不需要额外做转接结构调整。外框的边角做了小角度的倒角处理，既可以避免安装时的锐边划伤，也能减少安装过程中与周边结构件的剐蹭干涉。外框的内侧设置了导流筋结构，能够对扇叶吹出的气流做整流处理，减少气流的紊流损失，提升实际送风效率。

　　扇叶部分采用了七片大曲率弧面叶片设计，叶片的前缘做了切角处理，能够有效切割进风气流，降低叶片转动时的涡流噪音，叶片的曲面弧度从叶根到叶尖做了连续的变曲率调整，匹配不同转动半径下的线速度差异，让整个叶片面的气流推动效率更均衡。扇叶中心的轮毂部分做了圆弧过渡结构，既可以容纳内部的电机转子结构，也能减少中心区域的气流乱流，轮毂表面的标识区域做了下沉式结构设计，保证标识粘贴后不会突出表面，避免转动时产生额外的风阻。

　　安装边界尺寸上，这款风扇的外框整体边长为140mm，整体厚度为25mm，是标准的14025规格风扇尺寸，四个安装孔的中心距为125mm，安装孔的直径为4.2mm，适配M4规格的风扇安装螺丝，孔位周边的外框厚度做了局部加强，避免螺丝锁紧时外框出现开裂形变。扇叶的转动直径为132mm，扇叶边缘与外框内侧的间隙控制在1mm以内，既保证扇叶转动时不会与外框产生擦碰，也能减少间隙处的气流回流损失，提升风扇的静压表现，让它在搭配冷排、防尘网这类风阻较高的部件时，依然能保持足够的通风量。

　　从结构可靠性角度来看，外框的四个边角设置了加厚的安装座，安装座与外框主体之间做了加强筋连接，能够承受安装时的螺丝锁紧力，以及长期运行中产生的振动载荷，避免长期使用后出现安装座断裂、外框形变的问题。扇叶与轮毂的连接位置做了圆角过渡，减少应力集中点，提升扇叶长期高速转动的结构强度，避免出现扇叶断裂的故障。建模过程中所有的配合尺寸都做了公差预留，比如扇叶与外框的间隙、安装孔的尺寸公差，都按照实际量产产品的公差标准做了设置，保证模型导入装配环境后，能够真实反映实际产品的装配状态，不会出现虚拟装配中无干涉但实际安装卡滞的问题。

　　对于结构设计从业者来说，这类标准化散热部件的精准模型，能够大幅缩短整机散热系统的设计周期，在做机箱结构设计、电控柜布局设计、小型设备散热方案设计时，可以直接调用该模型完成安装位的预留、风道的仿真模拟，不需要再从零开始测绘建模，同时精准的尺寸数据也能保证设计完成后的结构与实际采购的风扇部件完全匹配，减少后期打样的改模成本。在做设备选型验证时，也可以通过该模型提前校验风扇与周边部件的间隙，比如与内存马甲、主板散热片、冷排管路的位置干涉问题，提前调整结构布局，避免实际组装时出现部件冲突的情况。
