355毫升标准碳酸饮料易拉罐三维结构设计

　　在快消品包装结构设计领域，355毫升规格的圆柱形易拉罐是目前全球碳酸饮料、苏打水汽水产品应用最广泛的金属包装形式，这类容器的三维建模需要兼顾结构力学性能、生产冲压工艺适配性、终端使用便利性以及运输堆叠的可靠性，不能仅做外观曲面的复刻。从实际应用场景来看，这类易拉罐需要适配高速灌装生产线的卡瓶工位、旋盖封口工位的定位公差，同时要满足商超堆码、冷链运输、手持握持的多场景使用需求，建模过程中需要对每一处结构细节做工程化的参数校核。

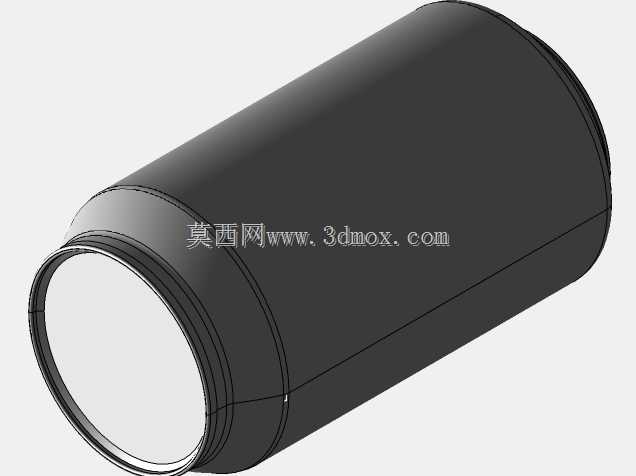

　　建模时首先要确定罐体的核心外形尺寸边界，常规355毫升苏打罐的总高度控制在122毫米左右，罐身主体圆柱段直径为66毫米，这个尺寸是经过多年行业迭代形成的通用标准，既可以匹配市面上绝大多数自动售货机的货道尺寸，也能适配常规冷藏柜的层架间隔，同时单手握持时的周长符合人体工程学的握持范围，不会出现过粗难以抓握或者过细容量不足的问题。罐身的壁厚并不是均匀设计的，主体圆柱段采用0.18毫米左右的铝合金板材冲压成型，而罐底、罐口的收口位置会做局部加厚处理，这部分的结构建模需要重点还原材料厚度的渐变过渡，避免后续做有限元承压分析时出现应力集中的计算偏差。

　　从结构功能设计的角度来看，易拉罐的罐底采用内凹的球面结构，这个设计并不是单纯的造型选择，一方面内凹结构可以提升罐体的垂直承压能力，满罐状态下堆叠6-8层时不会出现罐底变形塌陷的问题，另一方面当罐内碳酸饮料释放二氧化碳形成内压时，内凹结构可以提供一定的形变余量，避免环境温度升高时内压过大出现爆罐风险。建模时需要准确还原罐底的圆角过渡参数，圆角半径过小会导致冲压成型时板材出现开裂，圆角过大则会降低罐底的结构强度，同时罐底边缘的卷边结构要和罐口的卷边尺寸做匹配，保证空罐运输堆叠时上下罐可以嵌合定位，减少运输过程中的磕碰滑移。

　　罐口部分的结构是建模的重点难点，这部分需要配合标准铝制易拉盖的压合尺寸，罐口的收口锥度、卷边的叠层厚度都有严格的行业公差要求，收口段的锥度控制在3度左右，既可以保证灌装后封口时卷边的密封性，也能让消费者饮用时嘴唇贴合的位置没有尖锐的棱角。罐身的曲面设计还要考虑印刷工艺的适配，主体圆柱段的展开面是标准矩形，方便套色印刷时的图案定位，不会出现图案拉伸变形的问题，而罐肩、罐底的曲面过渡区域要预留足够的非印刷留白，避免冲压过程中印刷图案出现掉漆、错位的问题。

　　很多初做包装建模的设计者容易忽略罐体的内部容积校核，355毫升是标称的净含量，建模时需要在罐内预留出10毫升左右的顶部空隙，这个空隙是为了容纳饮料受热膨胀的体积以及释放的二氧化碳气体，避免满罐灌装后内压过高。同时罐身的纵向要设计非常微小的锥度，从上到下直径差控制在0.2毫米以内，这个微小锥度不会被肉眼察觉，但可以大幅提升空罐冲压脱模的效率，也能让空罐堆叠时更容易嵌套，减少仓储空间的占用。

　　在做结构验证时，还要考虑罐体的抗侧压能力，运输过程中难免出现侧向挤压的情况，罐身的环向加强筋设计（也就是很多人忽略的罐身微凸棱线）可以大幅提升侧向抗形变能力，建模时这些加强筋的深度控制在0.15毫米，既不会影响外观的平整性，又能让罐体的侧压强度提升40%以上。另外罐口的翻边平整度也是关键参数，翻边平面的平面度公差要控制在0.1毫米以内，否则封口后会出现渗漏的问题，这部分的建模需要严格按照封口工艺的配合尺寸做参数化设计，保证和易拉盖的配合面完全贴合。

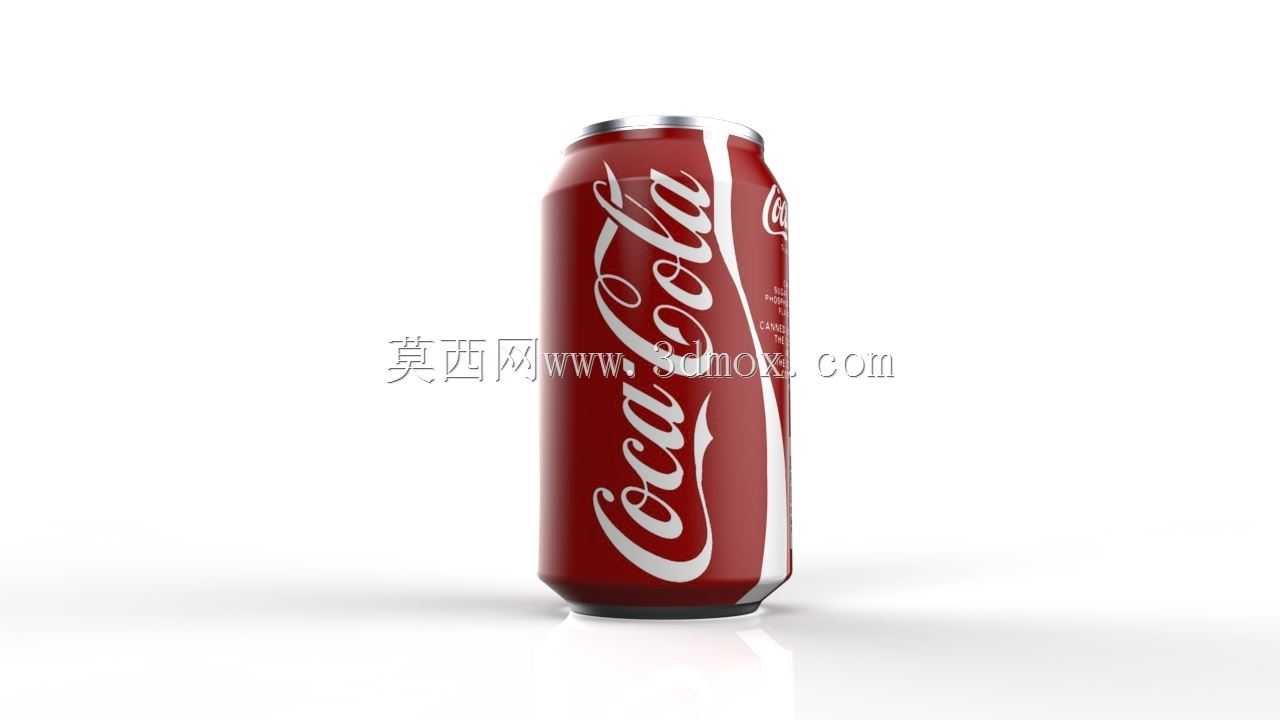

　　这类易拉罐模型除了用于包装结构设计验证外，还可以用于灌装生产线的工位仿真、自动售货机的出货机构模拟、产品宣传的渲染素材制作，建模时所有的曲面都要做到G2连续，避免后续渲染或者3D打印时出现棱角断层，同时所有的结构参数都要和实际量产的产品保持一致，不能为了外观好看随意调整尺寸比例，否则就失去了工程模型的实际应用价值。
