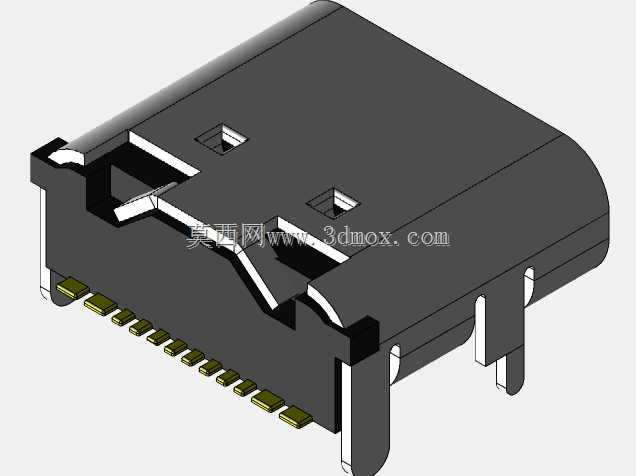

12引脚贴片式USB Type-C接口结构

　　在消费电子、工业控制板卡、便携检测设备的板级互连设计里，板端贴片式Type-C接口已经逐步替代早年的Micro-B、Mini-B接口，成为当前小功率供电、低速数据传输场景的主流互连选择，这次呈现的12pin贴片Type-C结构，就是针对板上空间受限、不需要全功能24pin高速传输的场景做的精简设计。

　　先从实际安装边界说起，这类12pin贴片接口的板上占用高度通常控制在3.2mm以内，不会超出多数便携设备壳体的内部堆叠余量，贴片引脚采用1.27mm间距的焊盘设计，和常规SMT产线的钢网开孔、回流焊温度曲线完全兼容，不需要额外调整工艺参数。接口两侧设计了两个插装式固定脚，过波峰焊或者回流焊时可以插入PCB对应的定位孔，一方面能在贴片时做视觉对位，避免贴装偏移，另一方面可以提升接口的插拔受力强度，日常使用中反复插拔不会出现焊盘脱落的问题，这两个固定脚的伸出长度通常控制在1.5mm，刚好适配1.6mm标准厚度的FR4板材，过焊后焊锡可以在孔位形成饱满的焊点，不会出现透锡不足或者引脚顶到壳体背面的问题。

　　从功能特性来看，12pin的引脚定义覆盖了USB2.0数据传输、5V供电、CC配置通道以及接地引脚，完全满足5V/3A以内的供电需求和USB2.0 480Mbps的数据传输要求，对于不需要USB3.2高速信号、不需要DP视频输出、不需要PD大功率供电的设备来说，这种精简引脚的设计既可以降低BOM成本，也能减少PCB布线的难度，不需要做高速信号的阻抗控制，也不用额外增加ESD保护器件的数量。接口内部的胶芯采用耐高温LCP材质，过回流焊时不会出现形变、起泡的问题，接触端子采用铍铜镀金材质，接触电阻控制在30毫欧以内，插拔寿命可以达到10000次以上，完全满足消费电子类产品的使用寿命要求。

　　设计思路上，这类接口的外壳采用不锈钢冲压成型，外壳上设计了两个对称的卡扣凸点，和公头插入时的卡扣位配合，插入后可以提供足够的保持力，不会出现轻微拉扯就脱落的问题。胶芯和金属外壳的配合采用过盈压装的方式，不需要额外点胶固定，组装效率更高，也避免了点胶带来的公差累积问题。接口的插入端做了0.2mm的导向倒角，公头插入时可以自动导正，不会出现插歪顶坏端子的情况。从实际应用场景来看，这类接口广泛用在TWS耳机充电盒、小型手持测温仪、便携充电宝、简易工业数据采集模块、桌面小型外设这类产品上，这类产品本身不需要高速数据传输和大功率供电，选用12pin的精简Type-C接口，既可以适配当前通用的Type-C数据线，不需要用户配备专用充电线，也能控制板上占用空间，给其他元器件留出更多布局余量。

　　在结构建模的时候，需要特别注意几个公差配合的细节：首先是公头插入的腔体尺寸，要严格按照USB-IF的标准规范留0.1mm的单边间隙，既不能间隙过大导致公头晃动接触不良，也不能间隙过小导致公头插入困难；其次是贴片引脚的共面度，要控制在0.1mm以内，否则SMT贴装时会出现虚焊、连锡的问题；还有两侧固定脚的位置度，要和PCB上的定位孔保持0.05mm的位置公差，避免插件时出现偏位。另外，接口背面的金属外壳要设计接地点，和PCB上的保护地连接，既可以提升ESD防护能力，也能减少外界电磁干扰对内部信号的影响。很多新手工程师在选型这类接口的时候，容易忽略接口的插入深度，导致壳体上的开口和接口对位不准，要么公头插不到位，要么接口突出壳体太多影响外观，建模的时候需要把公头插入后的最大深度也考虑进去，预留足够的空间，避免公头插入后顶到PCB上的其他元器件。还有一点需要注意，这类贴片接口的焊盘设计要在引脚位置做偷锡处理，避免回流焊时焊锡张力把接口拉偏，两侧的固定脚焊盘要做加大处理，提升焊接后的机械强度，应对日常插拔的侧向受力。
