全自主水下AUV智能无人航行器结构设计

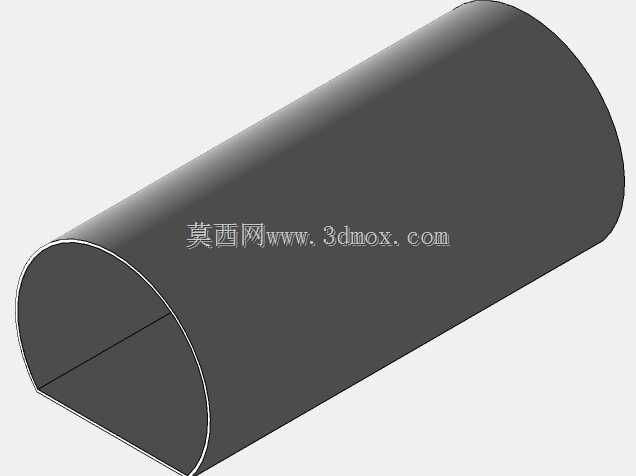

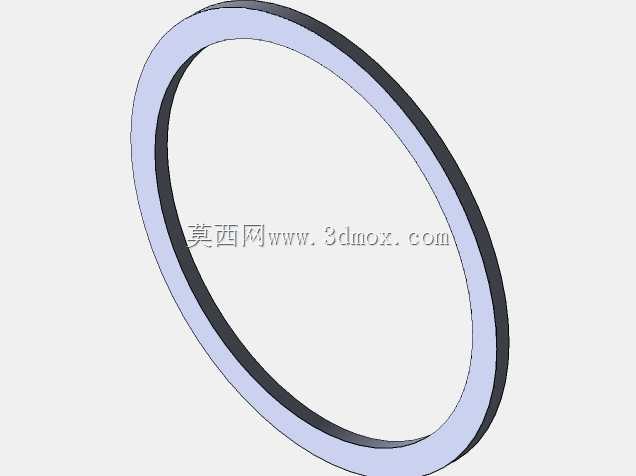

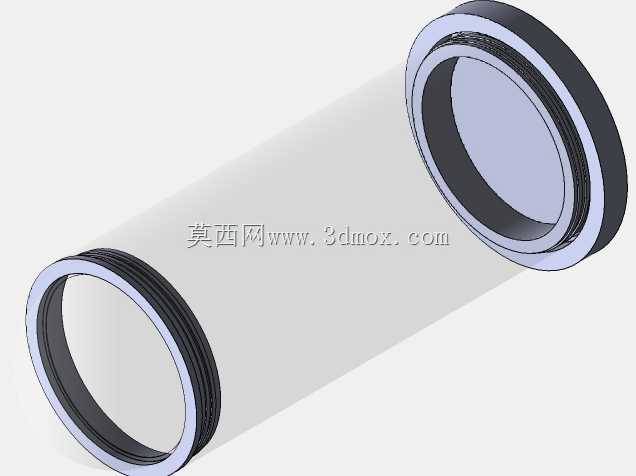

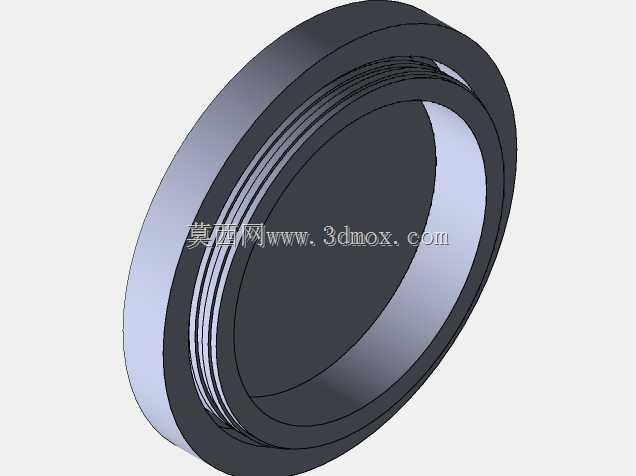

　　这款水下自主航行器的结构设计，核心围绕近海水下作业的实际工况展开，首先要解决的是不同水域下的密封可靠性与机动灵活性平衡问题。主体承压舱采用分段式筒形结构，舱体两端采用法兰式密封端盖，端盖与筒体之间设置双道O型密封圈，可满足常规近岸30米水深的静水压密封要求，舱体内部预留了控制板、电池组、传感模块的安装导轨，可根据不同作业任务快速更换搭载模块，不需要改动主体承压结构。

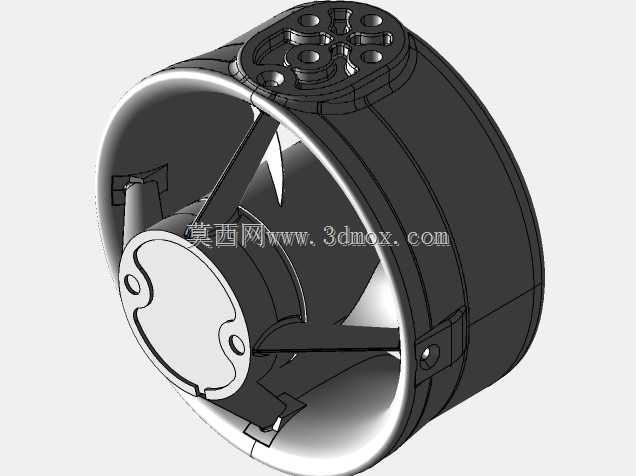

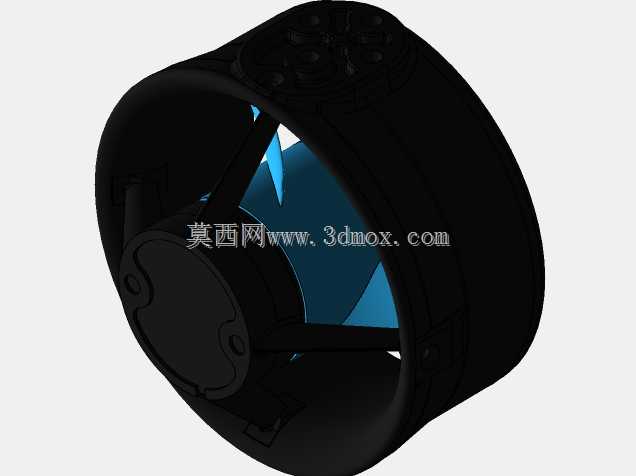

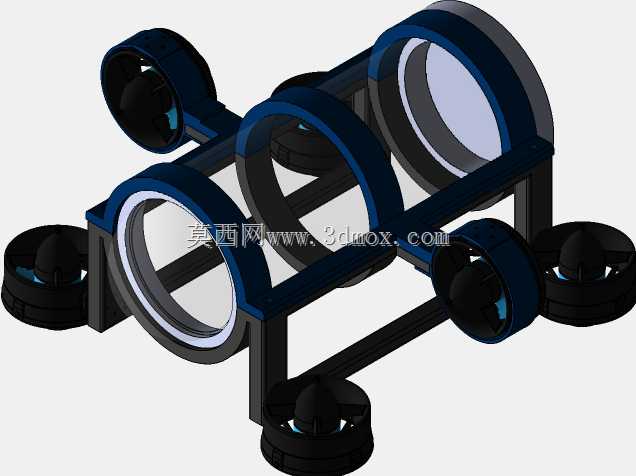

　　推进系统采用多推进器分布式布局，除了尾部设置主推进器提供前后方向的航行动力外，在舱体周向均匀布置四个垂向与侧向辅助推进器，可实现垂直上浮下潜、横向平移、原地转向等多自由度机动动作，不需要依赖舵面调整航向，在狭窄的水下管线周边、养殖区网箱下方、坝体检测等受限空间作业时，能灵活调整姿态，避免碰撞障碍物。每个推进器都采用独立的密封舱结构，推进器与主体框架之间设置减震胶垫，减少推进器运转时的振动传递到主体舱内，避免影响惯性导航、声学探测等敏感传感元件的测量精度。

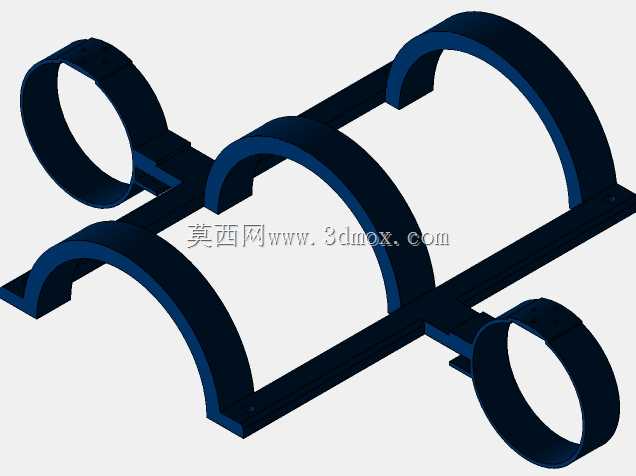

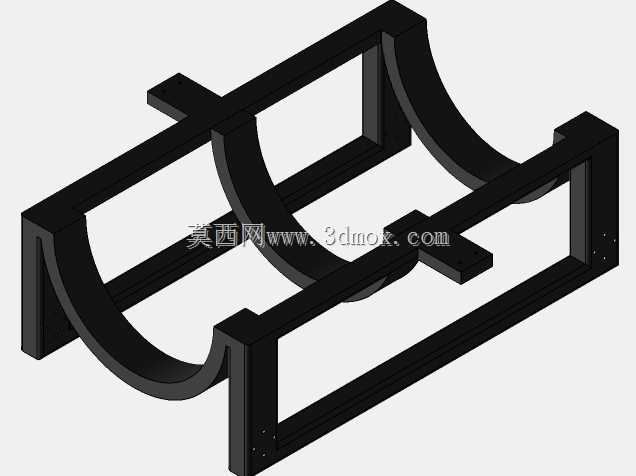

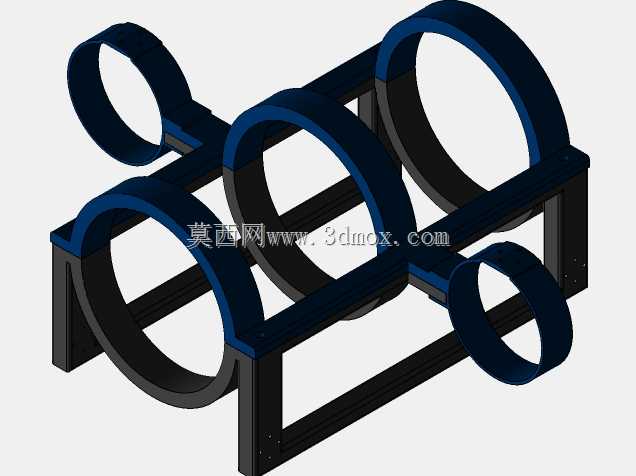

　　主体框架采用镂空式轻量化设计，框架材质选用硬质阳极氧化铝合金，在保证结构强度的前提下尽可能降低整机重量，框架上预留了多组标准安装孔位，可根据任务需求搭载水下摄像头、声呐探头、水质采样器、机械抓取爪等不同作业附件，安装孔位统一采用M4标准螺孔，孔距符合通用水下配件的安装规范，不需要额外加工转接件即可完成附件装配。

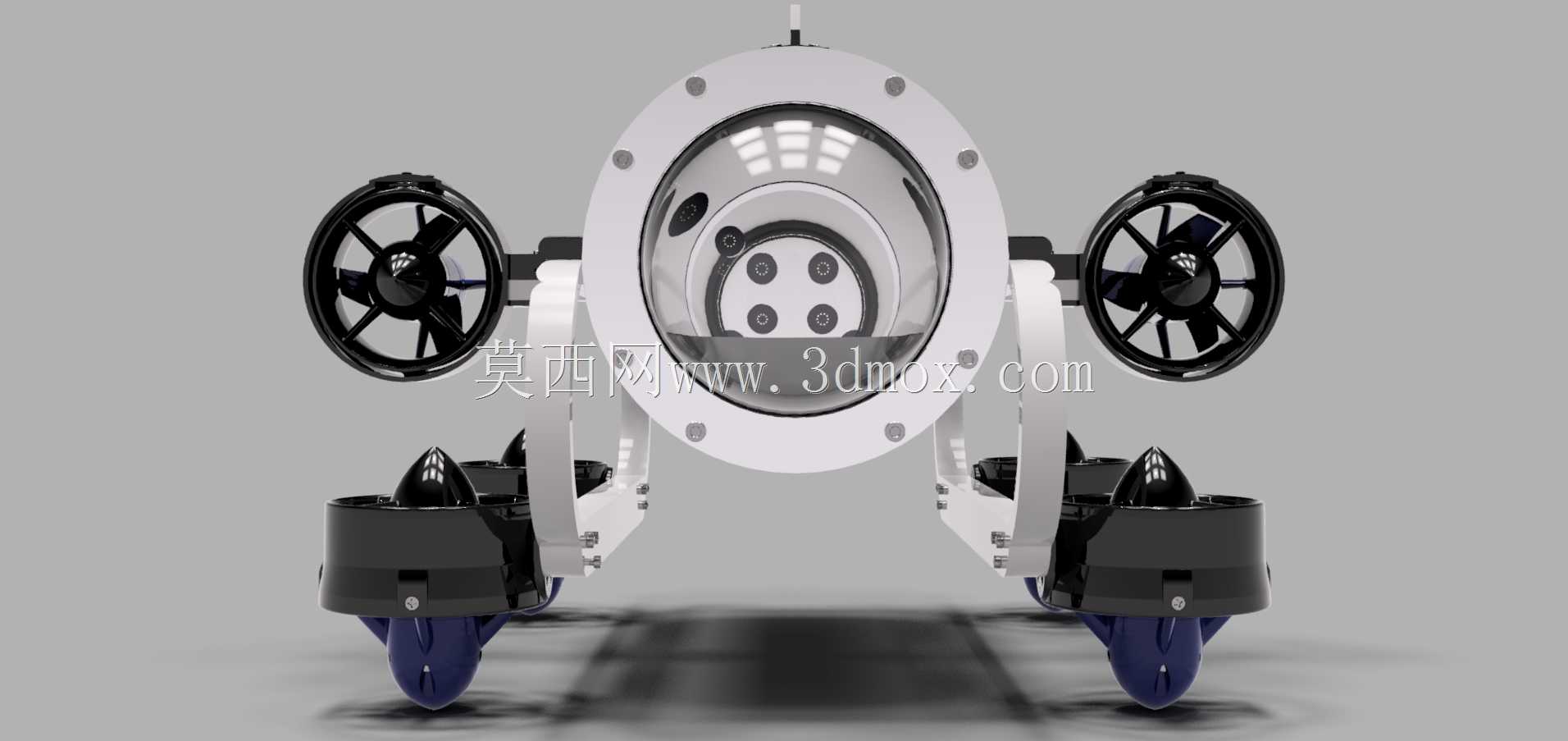

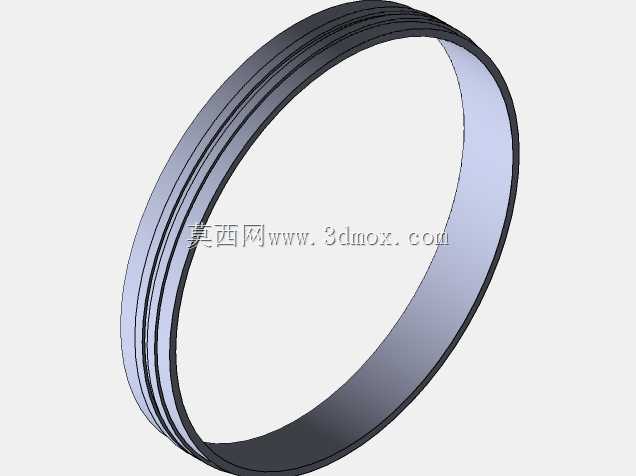

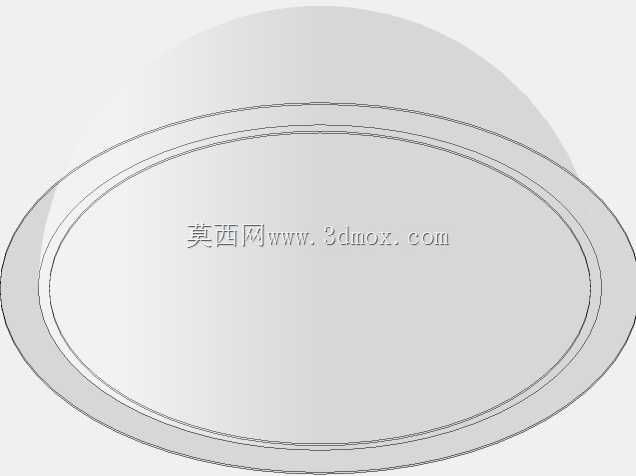

　　从安装边界来看，整机最大外径控制在200毫米以内，总长度不含外接附件时为650毫米，可通过常规的水下投放口布放，不需要大型吊装设备，两名作业人员即可完成岸边布放与回收作业。舱体前端的透明观察窗采用高透亚克力材质，视场角达到120度，可满足内置摄像头的拍摄需求，观察窗与端盖之间采用压环式密封结构，可单独拆卸更换，若观察窗出现刮花磨损不需要更换整个端盖，降低后期维护成本。

　　在实际应用场景中，这款航行器可承担近海水产养殖区的网箱巡检、水库坝体的裂缝排查、内河航道的水下障碍物排查、水下管线的外观检测等作业任务，不需要人员下水，通过预设航点即可完成自主巡航作业，相比传统的缆控水下机器人，不需要背负脐带缆，作业半径不受线缆长度限制，也不会出现线缆缠绕障碍物的问题。设计过程中充分考虑了水下流阻影响，所有外露部件都做了圆角过渡处理，没有尖锐的凸起结构，既可以降低航行时的水流阻力，减少电池能耗提升续航时间，也能避免航行时刮扯水下的渔网、水草等杂物，降低作业故障概率。

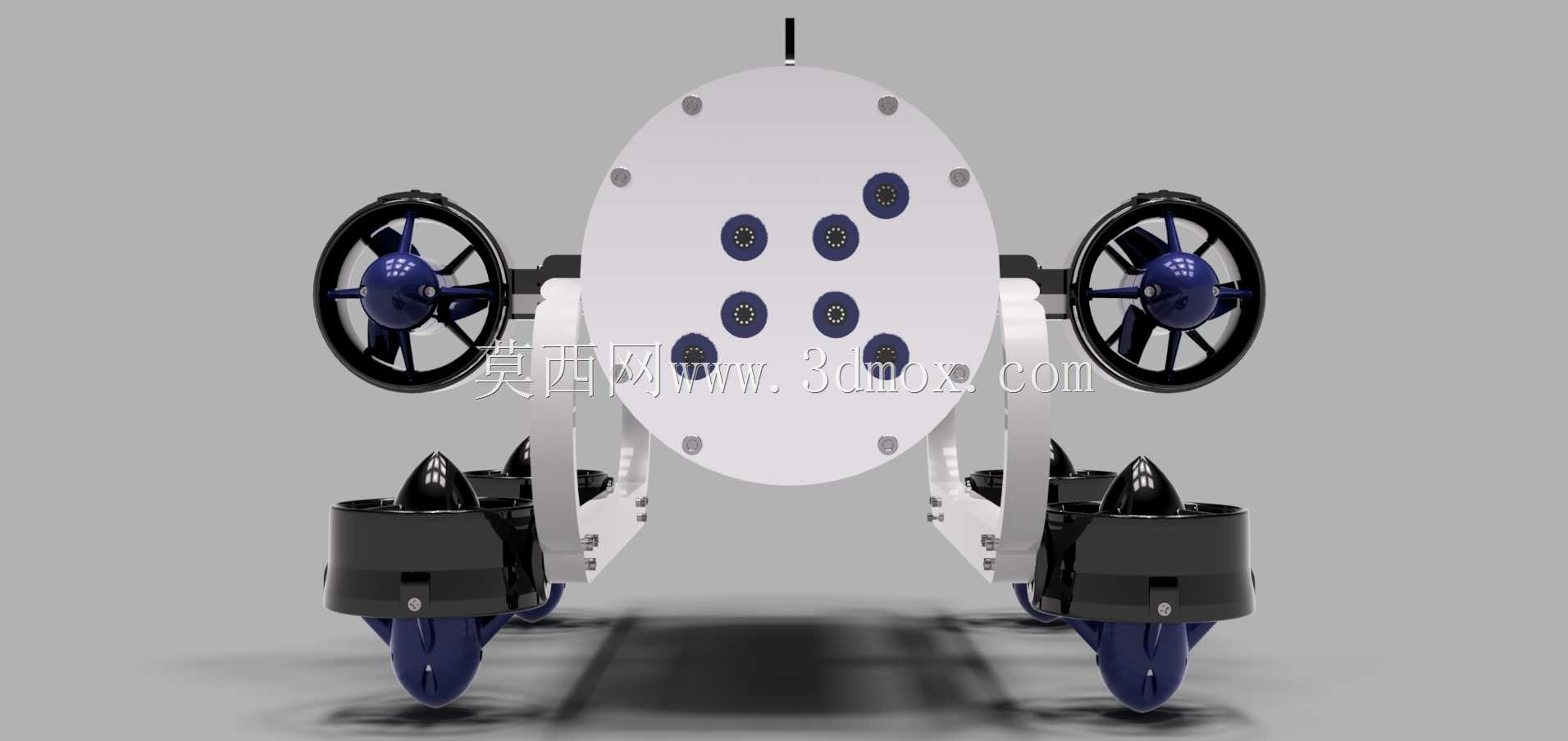

　　电路接口全部设置在舱体后端的密封接线腔里，接线腔采用独立的密封结构，充电、数据导出时只需要打开接线腔端盖即可，不需要拆开主承压舱，避免频繁开启主舱影响密封性能。整机重心设计在浮心下方15毫米位置，可保证航行器在无动力状态下自动保持水平姿态，不会出现侧翻或者倒扣的情况，即使某个辅助推进器出现故障，也能依靠剩余推进器配合姿态调整完成返航，提升作业的可靠性。
