垂直起降固定翼侦察无人机结构设计

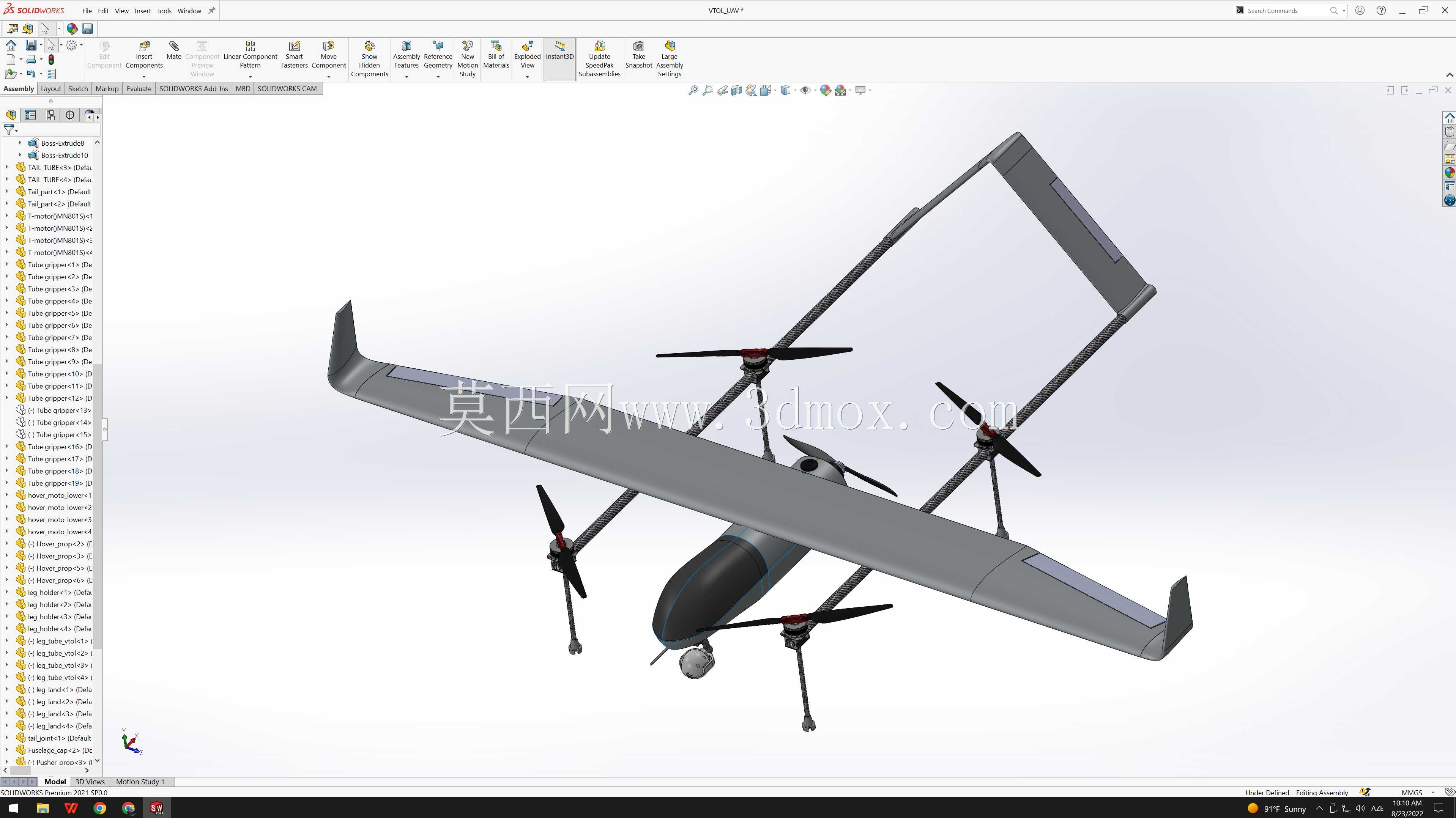

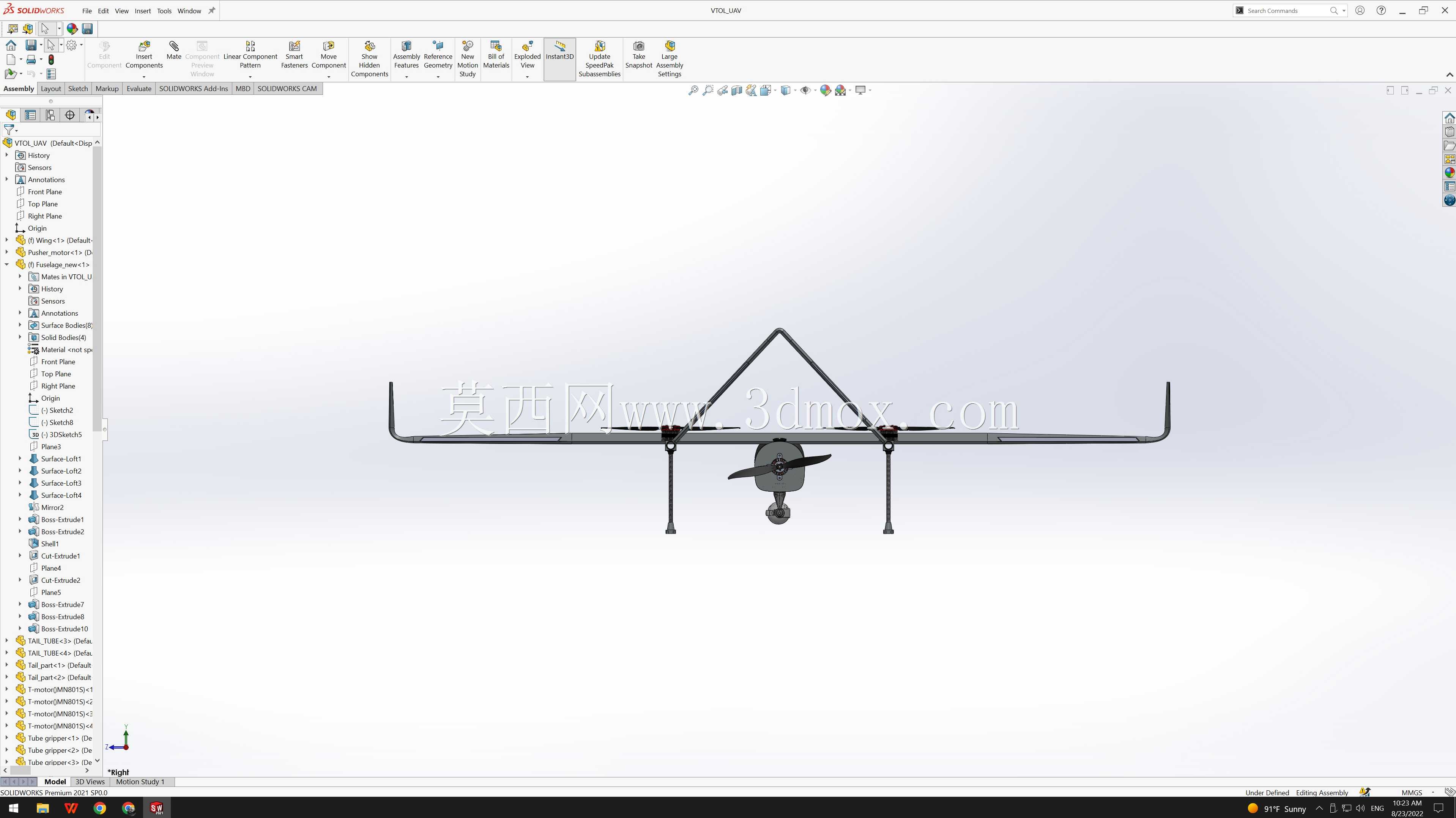

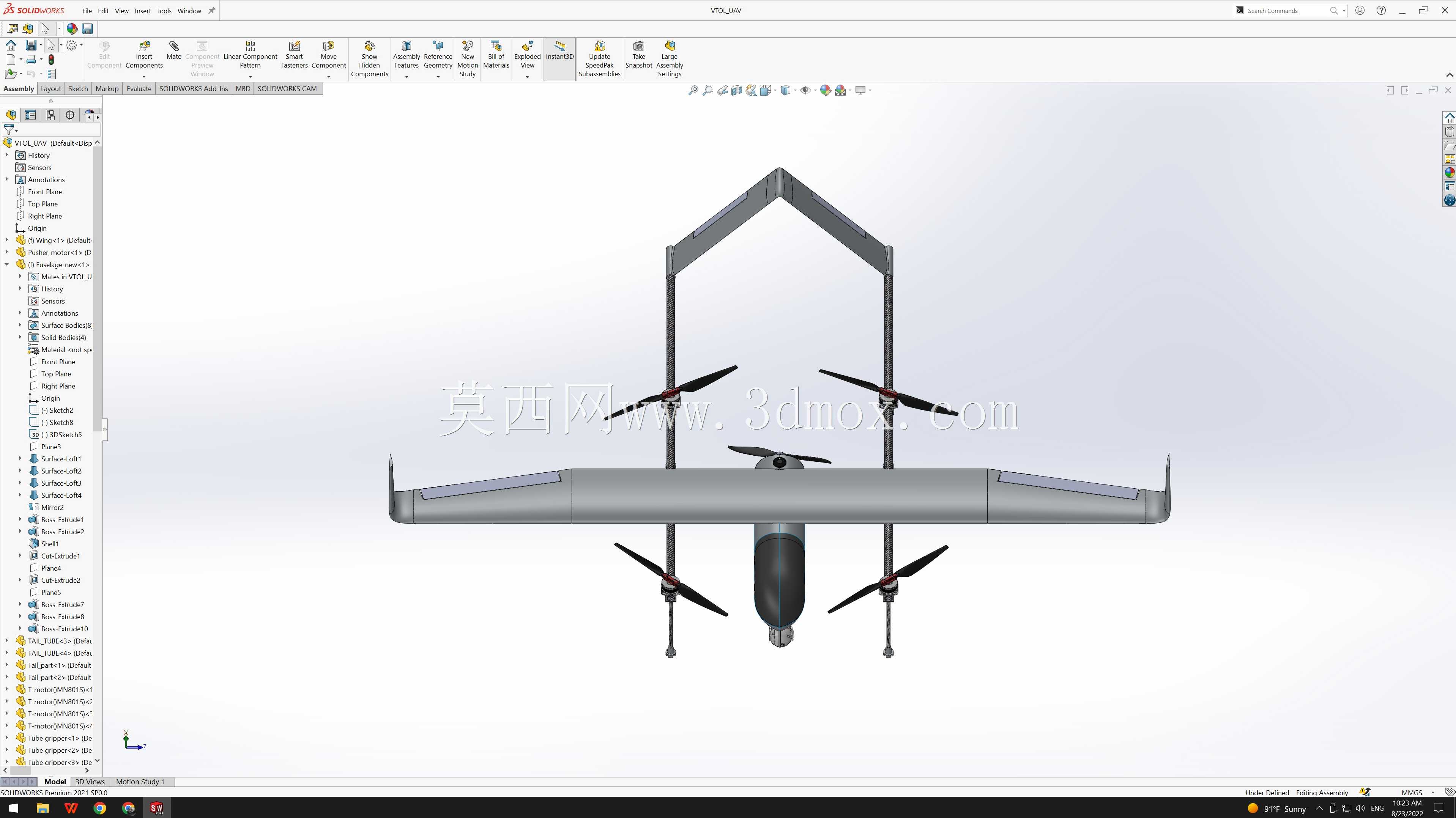

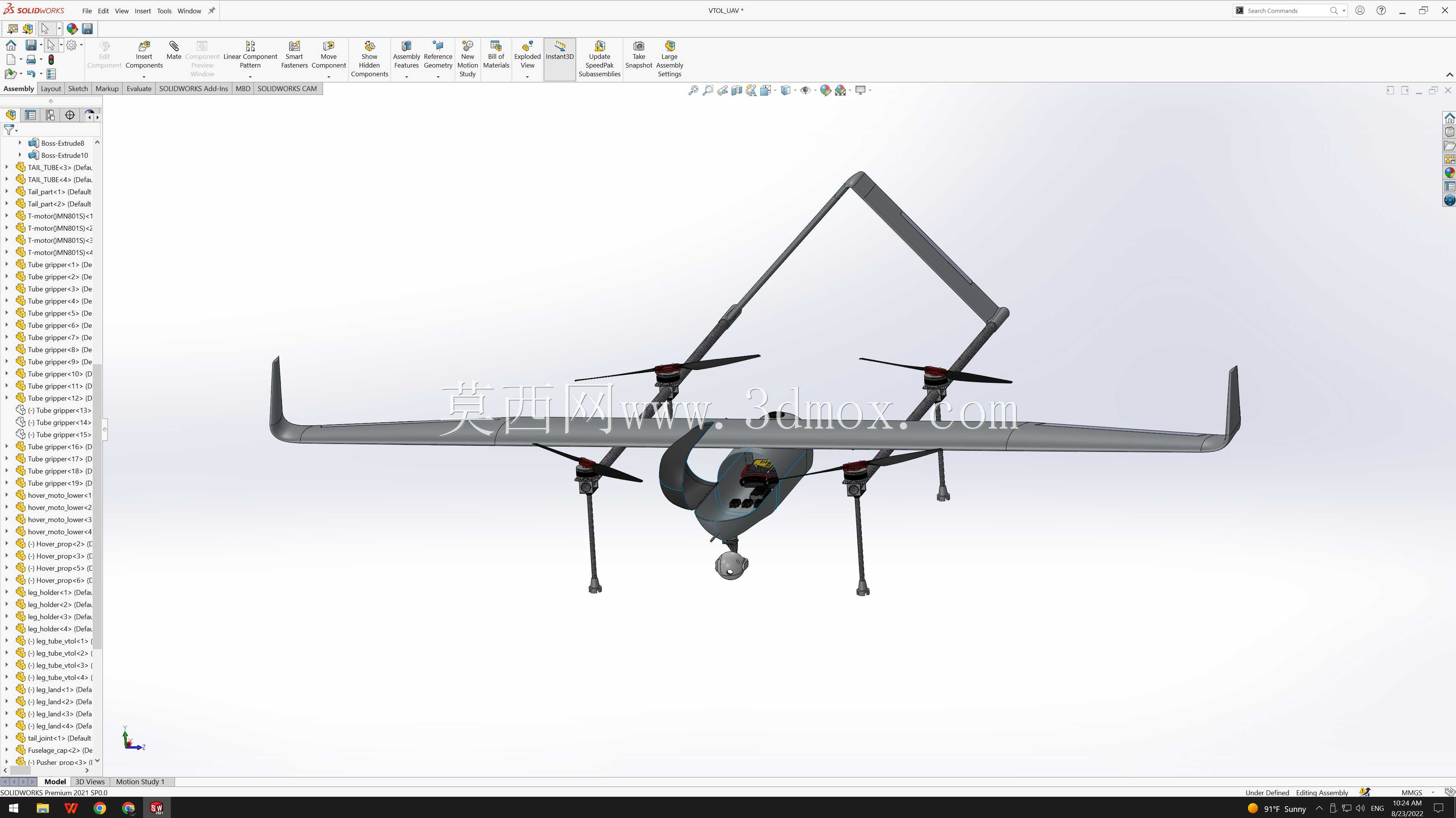

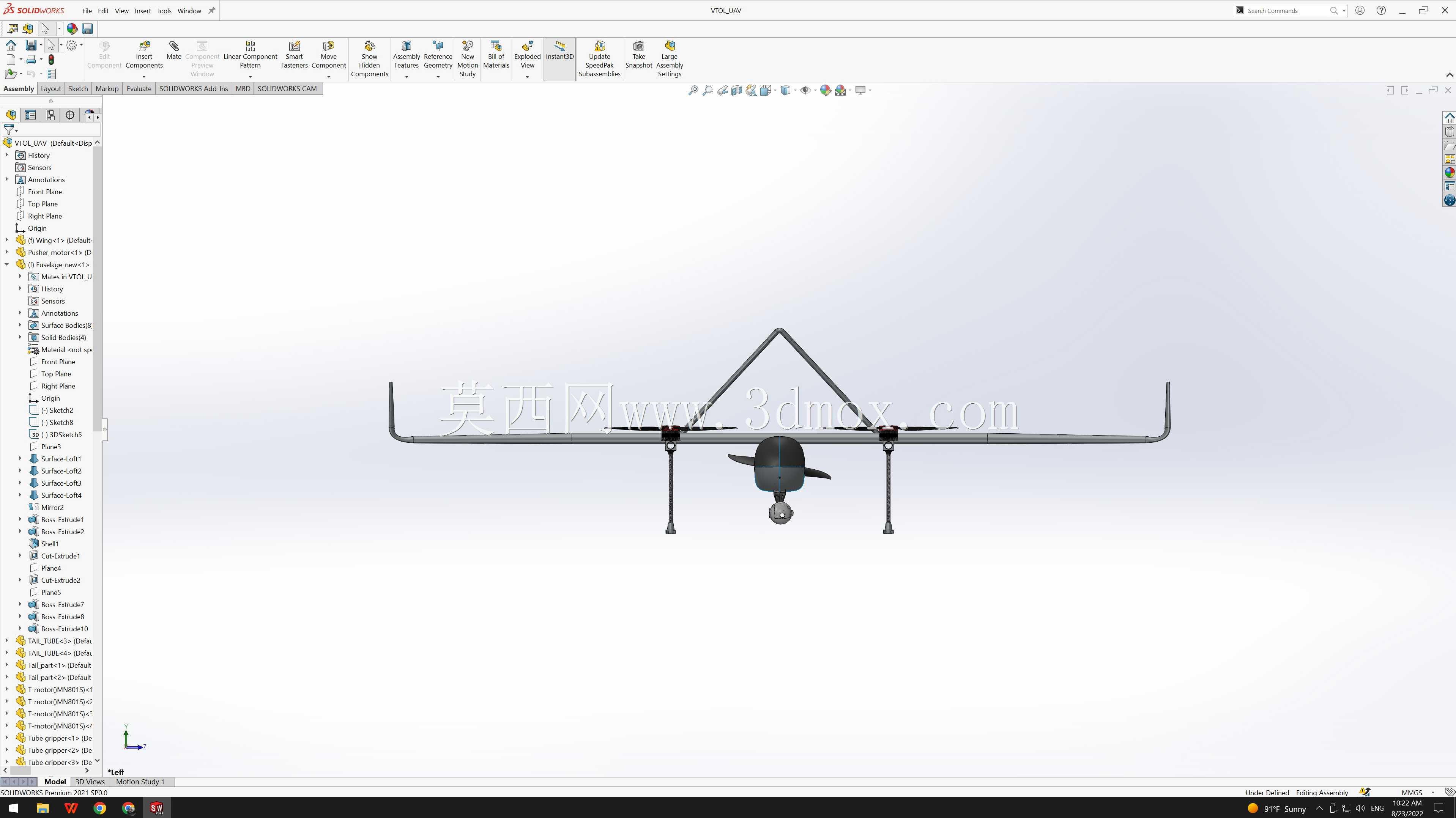

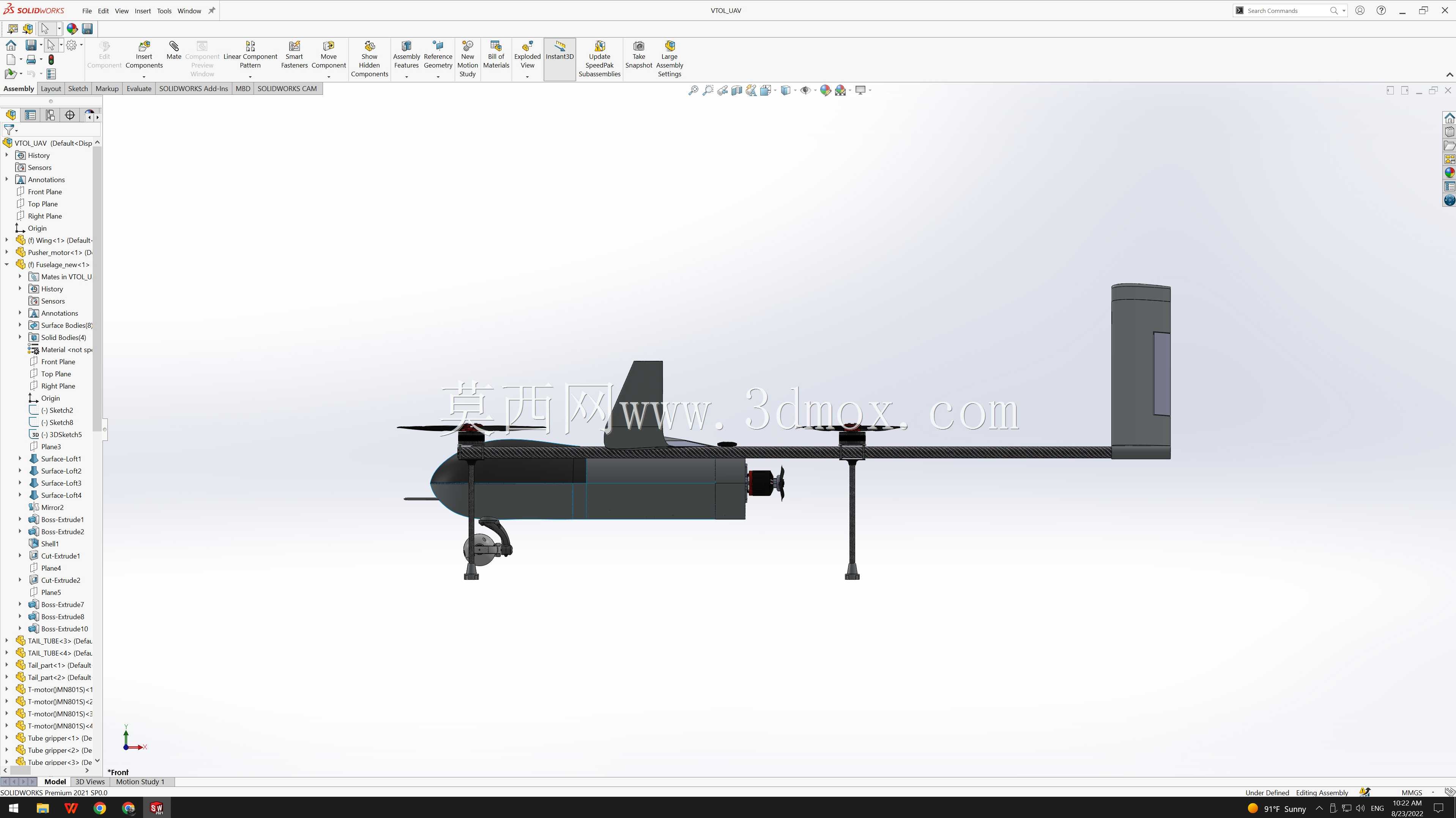

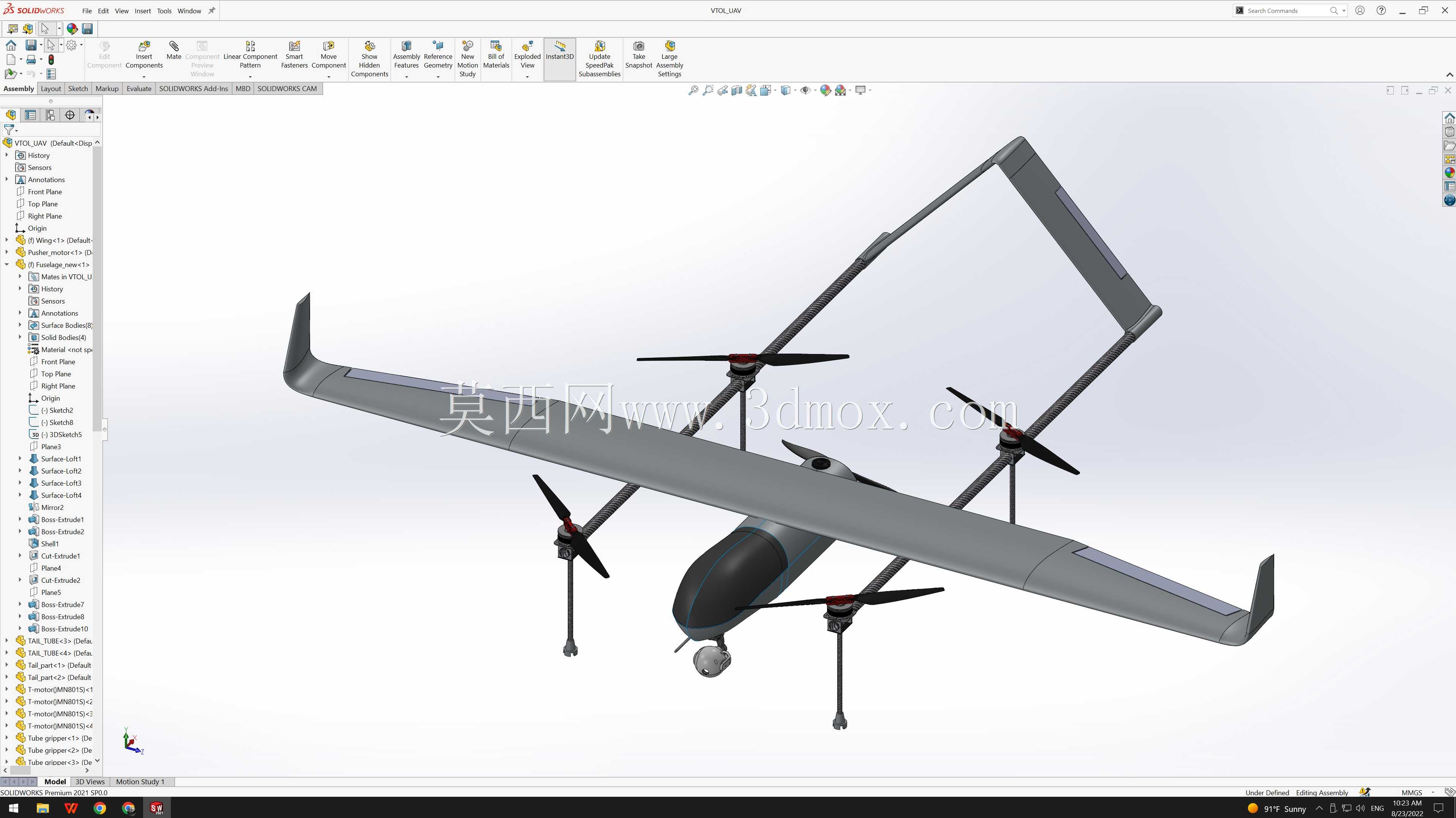

　　这款垂直起降固定翼飞行器的结构设计，核心是解决固定翼飞行器对起降场地要求高、旋翼类飞行器续航与航速不足的矛盾，在结构布局上融合了两类飞行器的优势。从整体构型来看，采用上单翼常规布局搭配尾撑式双垂尾结构，四个旋翼动力单元分别布置在机翼前后缘的延伸臂上，前拉式推进动力单元布置在机头后方的机身中轴线位置，两套动力系统独立工作，垂直起降阶段仅旋翼单元输出动力，平飞阶段切换至尾部推进单元提供前飞动力，旋翼在平飞阶段处于顺桨停转状态，降低飞行阻力。

　　从实际应用场景出发，这类飞行器主要面向长航时侦察任务场景，不需要依赖跑道即可在野外复杂地形、舰船甲板等狭小空间完成起降，平飞阶段依托固定翼的升力特性，能够实现比多旋翼飞行器高数倍的巡航速度与续航时间，可搭载光电侦察吊舱完成区域巡护、目标抵近侦察等任务。机身下部预留的光电载荷安装位，采用快拆式结构设计，可根据任务需求更换不同规格的可见光、红外侦察设备，安装接口采用标准航电连接座，保证载荷更换后的线路连接可靠性。

　　结构设计过程中，重点考量了不同飞行状态下的受力边界：垂直起降阶段，四个旋翼臂承受整机重量带来的弯矩与振动载荷，因此旋翼臂与机翼的连接位置采用了加强筋一体化设计，连接区域的壁厚较机翼蒙皮提升40%，避免起降阶段的振动导致结构疲劳。机翼采用高升阻比的低速翼型，翼尖设置小翼降低诱导阻力，机翼展长与机身长度的比例控制在2.3:1，既保证平飞阶段的升阻比，也避免垂直起降阶段旋翼下洗气流受机翼遮挡产生的紊流影响姿态稳定性。尾撑结构从机翼后缘延伸至机尾，连接双垂尾与平尾，尾撑杆采用碳纤维铺层设计，在保证结构强度的前提下尽可能降低结构重量，垂尾向外倾斜一定角度，既提升航向稳定性，也可降低侧向雷达反射面积，适配军用侦察场景的低探测需求。

　　起落架采用四点式滑橇结构，分别布置在四个旋翼臂的下端，滑橇底部设置橡胶缓冲垫，可在草地、硬质土路、平整甲板等不同地面完成起降缓冲，滑橇高度经过反复校核，保证垂直起降阶段机身下部的光电吊舱与地面保持足够安全距离，避免起降过程中载荷磕碰地面。机身内部采用模块化舱段设计，从前到后依次为航电设备舱、动力能源舱、任务载荷舱，各舱段之间采用隔板分隔，预留走线槽与设备安装导轨，方便内部设备的安装与维护。能源系统采用油电混合配置，垂直起降阶段由电池为旋翼电机供电，平飞阶段由内燃发动机提供动力同时为电池补能，这种配置既保证了垂直起降阶段的动力响应速度，也大幅提升了整机的续航时间，相比纯电垂直起降飞行器，续航能力可提升3倍以上。

　　在气动外形设计上，机身头部采用流线型整流设计，降低平飞阶段的迎风阻力，旋翼臂的截面采用水滴形设计，减少平飞阶段的寄生阻力，所有蒙皮接缝处均做齐平处理，避免凸起结构带来的额外阻力。飞行控制传感器分别布置在机身重心位置与机翼两端，可实时采集不同位置的飞行姿态数据，为飞控系统提供精准的姿态反馈，保证垂直起降与平飞模式切换过程中的姿态平稳。整机的重心位置经过严格配平，垂直起降阶段重心落在四个旋翼形成的升力中心范围内，平飞阶段重心落在机翼气动焦点前方合适位置，保证两种飞行模式下都具备足够的静稳定性，降低飞控系统的调节压力。
