非金属嵌件六角锁紧螺母全规格系列三维模型

　　在各类机械结构的连接设计中，防松紧固件的选型直接决定了设备长期运行的连接可靠性，尤其是在存在振动、交变载荷的工况场景下，普通六角螺母极易因螺纹副间的摩擦力矩消失出现松脱，进而引发结构失效、部件脱落等安全隐患。非金属嵌件六角锁紧螺母作为目前工业领域应用最广泛的有效防松紧固件之一，其核心防松逻辑是依靠螺母上端内嵌的尼龙非金属嵌件，在螺栓拧入过程中，嵌件内孔被螺栓外螺纹挤压产生弹性形变，对螺纹牙型形成持续的径向抱紧力，同时填充螺纹副之间的配合间隙，在不额外增加防松垫圈、开口销等附件的前提下，实现可靠的锁止效果，兼具安装便捷、可重复拆装、防松性能稳定的优势。

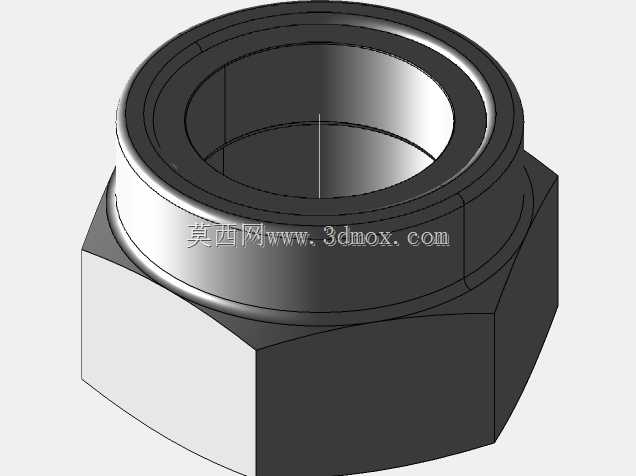

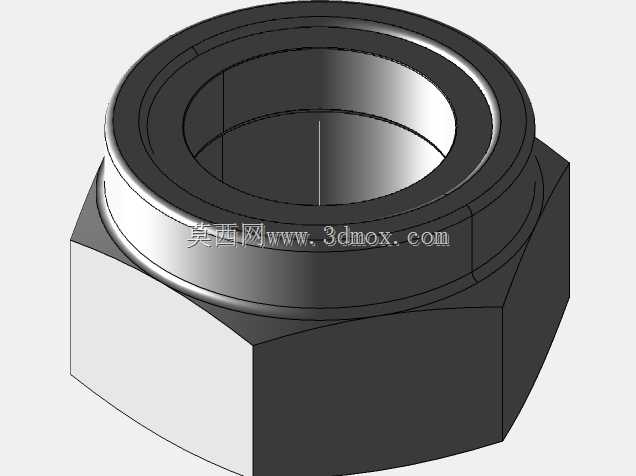

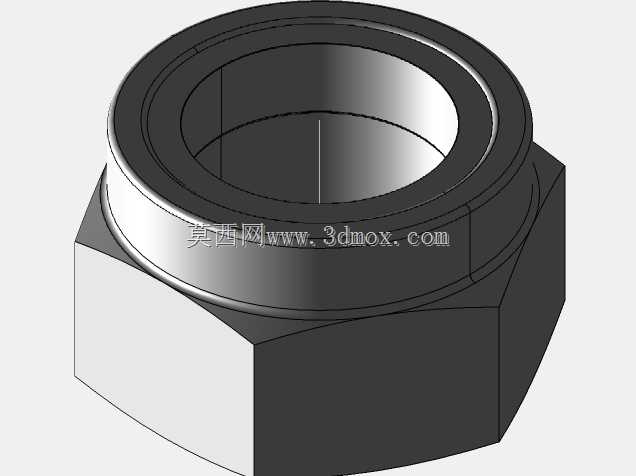

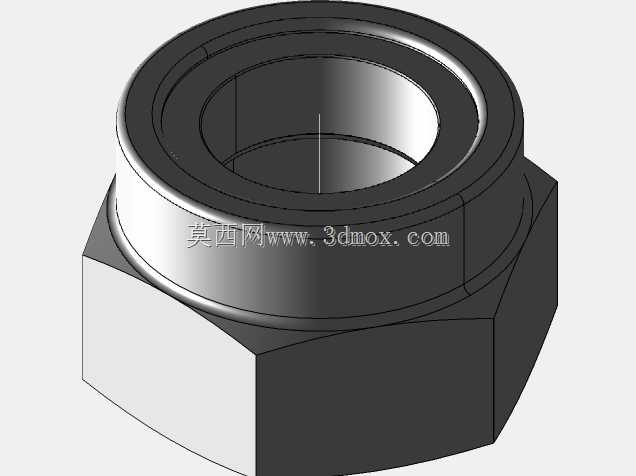

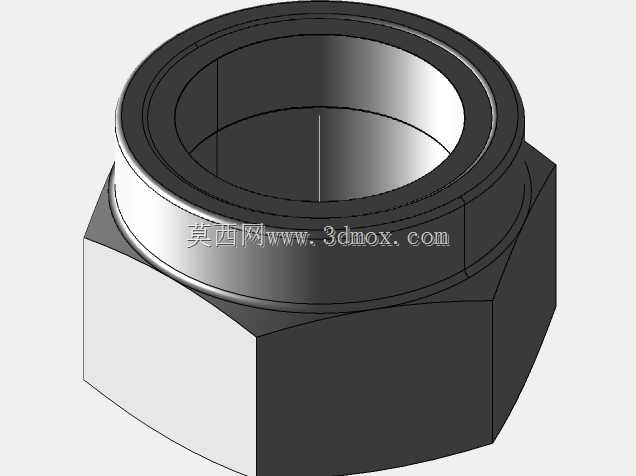

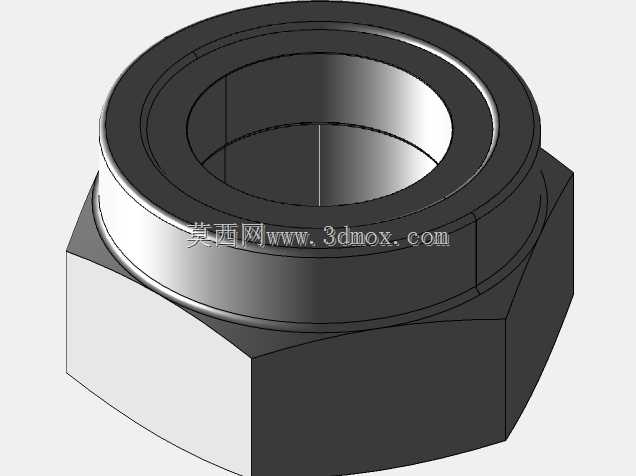

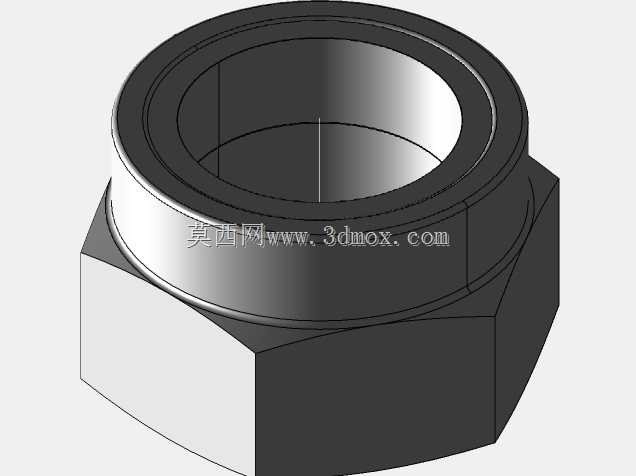

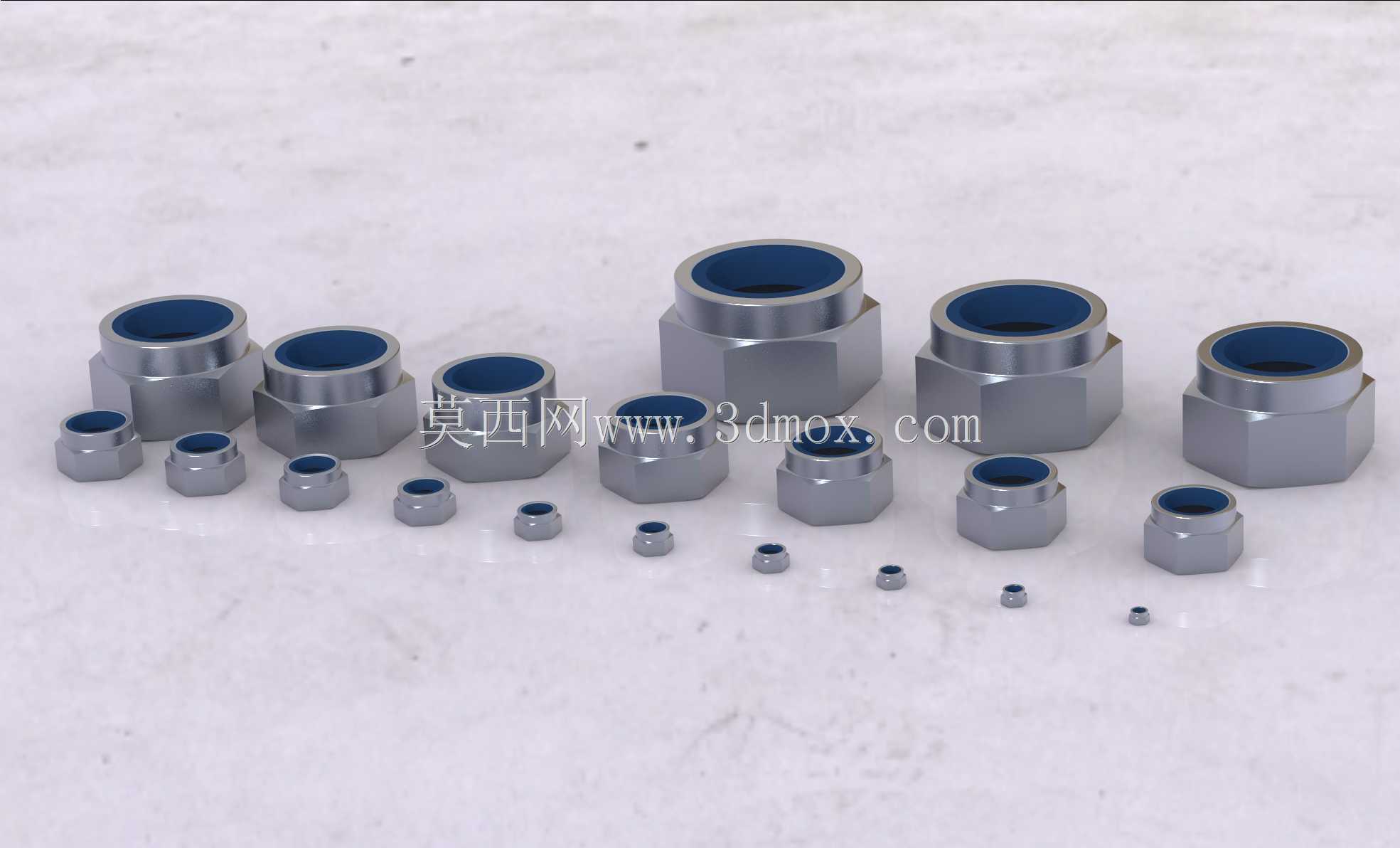

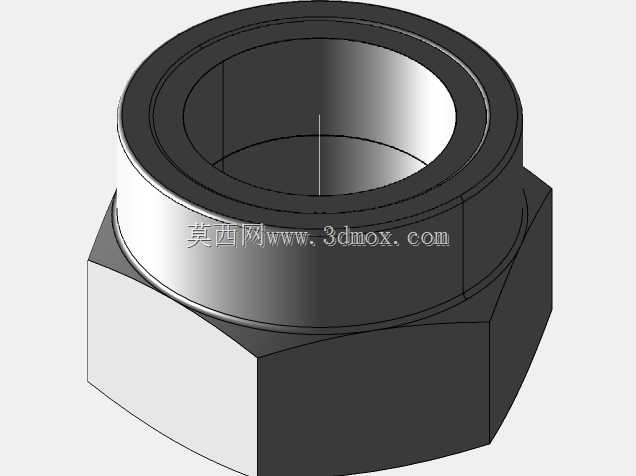

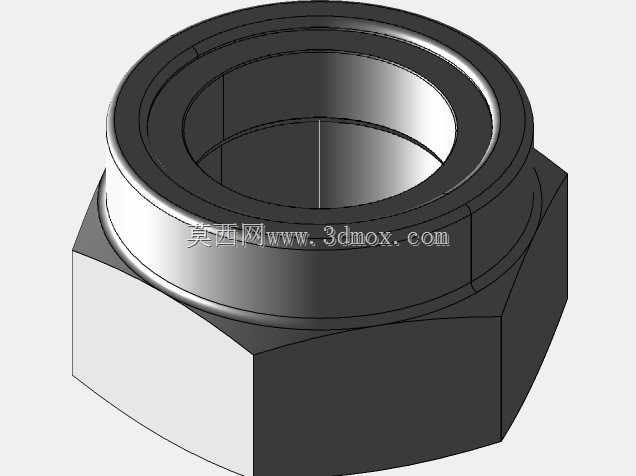

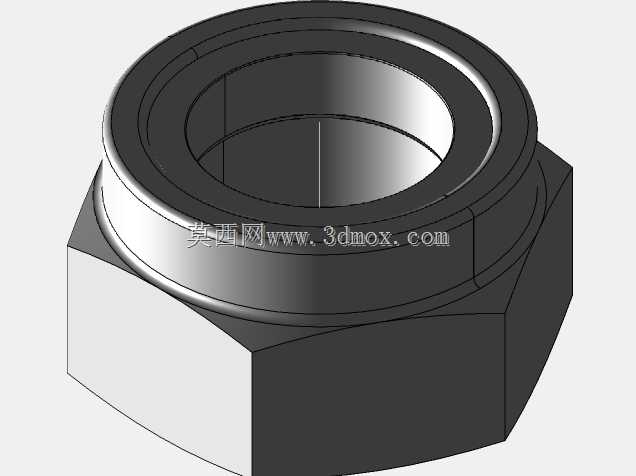

　　本次构建的全规格系列模型覆盖M3至M42的常用公称直径范围，完全匹配DIN 985标准的尺寸规范，建模过程中严格遵循标准中对螺母对边宽度、螺母高度、嵌件深度、螺纹公差带的参数要求，每个规格的模型都还原了真实产品的结构细节：六角头部的倒角尺寸、嵌件与金属基体的装配贴合面、螺纹起始端的引导倒角都做了精准还原，没有做过度的简化处理，能够直接用于整机装配的干涉检查、连接结构的强度校核场景。

　　从实际应用场景来看，该系列螺母覆盖了从微型电子设备装配、小型工装夹具制作，到重型机床结构连接、工程机械液压管路固定、风电设备外围部件紧固等多场景的选型需求，小规格M3-M6的螺母多用于仪器仪表、电气柜内部件、小型自动化模组的连接，中等规格M8-M24是通用机械设备、机床、输送设备、工业机器人关节连接的常用选型，M27以上的大规格螺母则多用于重型钢结构、工程机械车架、大型压力机机身连接等需要大预紧力的部位。

　　在建模思路上，没有采用单一模型缩放的方式生成全规格模型，而是针对每个公称直径对应的标准参数单独构建基体特征，首先绘制六角外形的拉伸草图，按照标准规定的对边尺寸、对角尺寸控制六角轮廓精度，之后拉伸生成金属基体部分，在基体上端加工出用于嵌装尼龙圈的环形凹槽，再构建非金属嵌件的实体特征，保证嵌件与凹槽的配合尺寸符合实际装配的过盈要求，最后在螺母内孔构建符合标准公差的螺纹特征，还原螺纹牙型的真实轮廓，避免了简化螺纹导致的装配仿真误差。

　　从安装边界来看，不同规格的螺母对应不同的安装空间要求，以M12规格为例，其对边宽度为19mm，安装时需要预留至少22mm的扳手操作空间，螺母总高度为11.8mm，螺栓拧入后需要保证至少露出2-3个螺距的长度，才能保证嵌件完全抱紧螺纹部分，实现有效防松；M42的大规格螺母对边宽度达到65mm，总高度为34mm，安装时需要匹配对应的重型套筒工具，设计安装位时需要预留足够的操作间隙，避免出现扳手无法就位的问题。所有规格的螺母支承面都做了标准的倒角处理，能够保证与被连接件表面的贴合度，避免因支承面不平整导致的预紧力不均问题。

　　在结构设计验证环节，该系列模型可以直接导入装配环境中，模拟螺栓穿装、螺母拧紧的完整装配流程，检查相邻部件是否存在干涉，尤其是在紧凑结构设计中，能够提前验证螺母六角外形与周边结构的间隙是否满足扳手操作要求，避免实际加工装配时出现操作空间不足的问题。同时模型的非金属嵌件部分做了单独的特征区分，在做有限元分析时，可以分别赋予金属基体与尼龙嵌件对应的材料属性，模拟拧紧过程中嵌件的形变状态与抱紧力大小，为连接结构的可靠性验证提供精准的模型基础。

　　不同于普通的标准件简化模型，该系列模型还原了非金属嵌件与金属基体的装配关系，在做产品外观渲染、装配工艺动画制作时，能够清晰展示锁紧螺母的结构组成，不需要额外做结构拆分处理。对于做设备BOM统计的场景，每个规格的模型都可以单独赋予对应的物料属性，直接导出标准件清单，大幅减少设计人员手动整理标准件参数的工作量。在管路装配场景中，该类螺母也常用于液压、气动管路的接头锁紧，依靠尼龙嵌件的密封与防松双重作用，避免管路在流体脉冲振动下出现接头松脱、介质泄漏的问题，模型的尺寸精度完全能够满足管路布局的干涉检查需求，提前预判管路接头与周边结构的位置冲突。
