多规格热熔压装螺纹嵌件结构设计

项目分类:通用五金配件 发布时间:2024-02-04 ID:735146
  • 多规格热熔压装螺纹嵌件结构设计
  • 多规格热熔压装螺纹嵌件结构设计
  • 多规格热熔压装螺纹嵌件结构设计
  • 多规格热熔压装螺纹嵌件结构设计
  • 多规格热熔压装螺纹嵌件结构设计

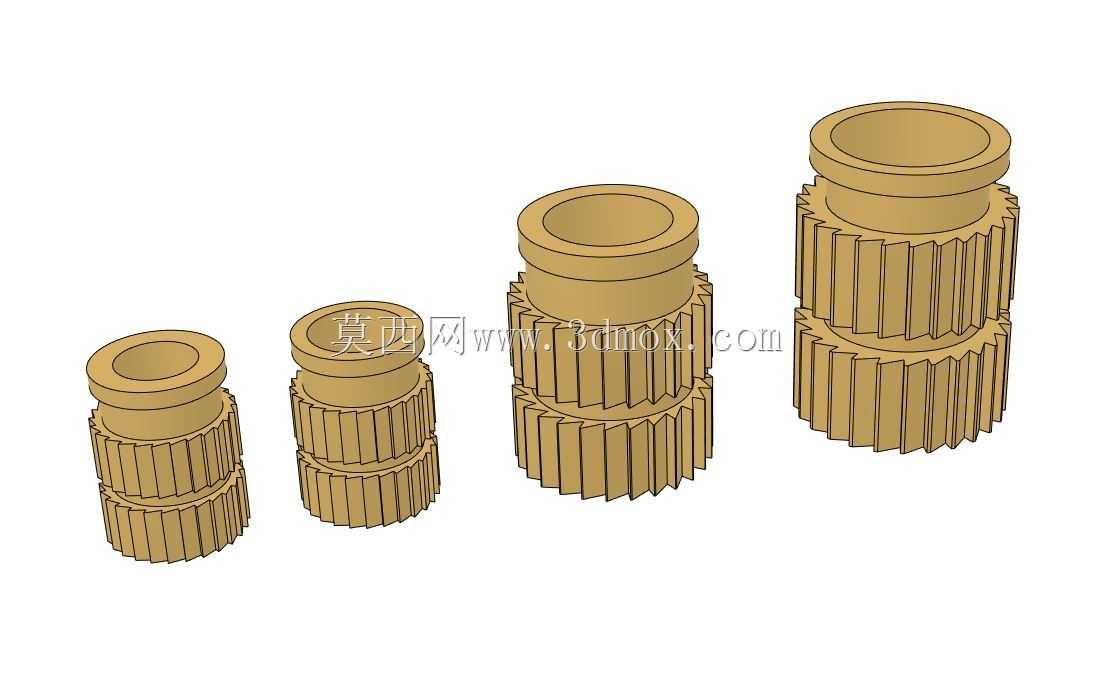

  做塑料件结构设计的工程师大多遇到过这类问题:纯塑料基体上的螺纹孔反复拆装几次就滑牙,尤其是需要频繁拆卸维护的外壳、结构件,塑料螺纹的强度根本扛不住反复的扭矩载荷,这时候压装金属螺纹嵌件就是最成熟的解决方案,这次做的M2.5到M5系列RUTHEX规格嵌件,就是针对热塑性塑料装配场景做的标准化结构。

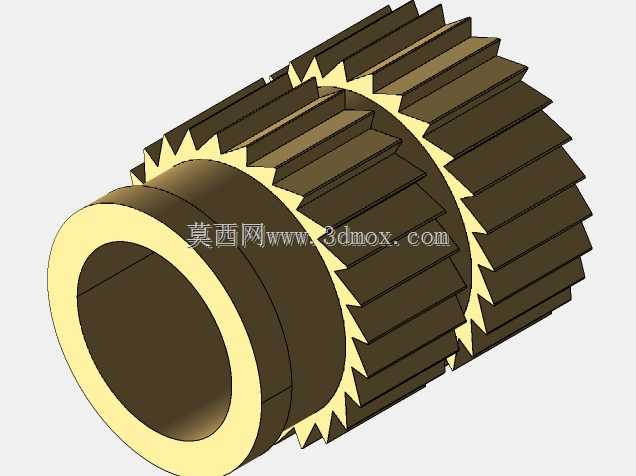

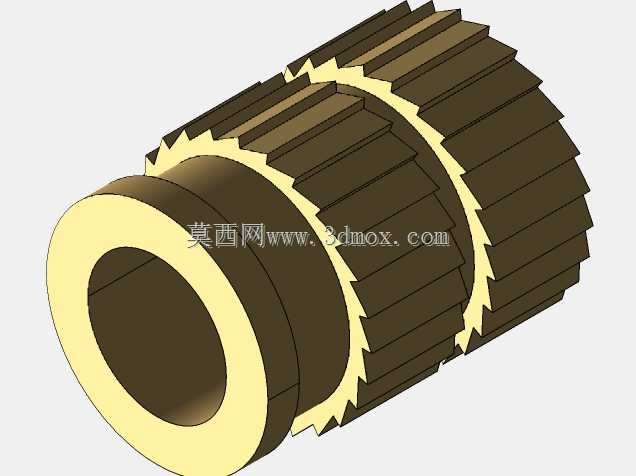

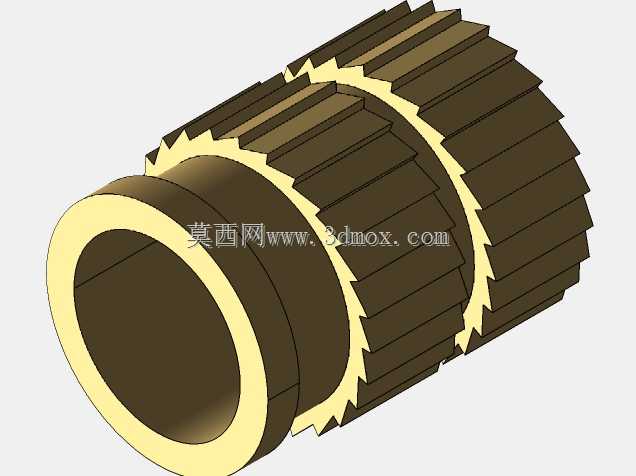

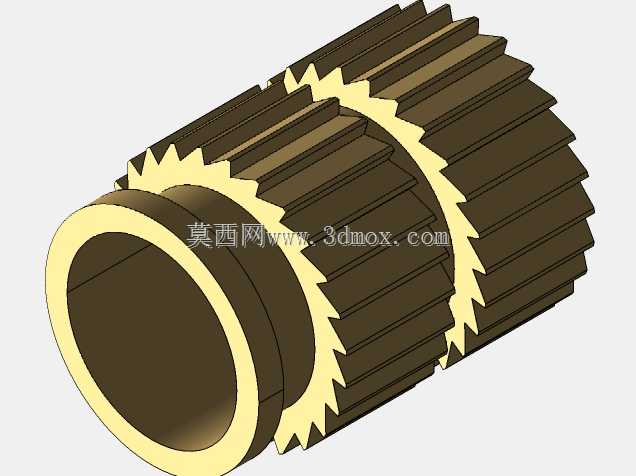

  很多新手工程师选嵌件的时候只看内螺纹规格,忽略了安装后的结合强度,其实嵌件外表面的防滑结构才是决定抗扭、抗拔脱性能的核心。这次的系列嵌件针对不同螺纹规格做了差异化的外滚花设计:M2.5和M3的小规格嵌件因为整体外径小,采用双段直纹滚花加中间环形凹槽的结构,直纹滚花的齿向和嵌件轴向平行,能在压入塑料后提供足够的周向抗扭阻力,中间的环形凹槽会让熔融状态的塑料流入冷却后形成轴向的卡合结构,避免嵌件在螺丝拧入的时候被跟着带转,同时也能提升轴向的抗拔脱能力,毕竟小规格嵌件的接触面积有限,双段结构能在有限的轴向长度里最大化接触面积。M4和M5的大规格嵌件因为要承受更大的螺丝锁紧扭矩,外滚花采用了斜纹加双凸环的结构,斜纹滚花相比直纹能提供更大的周向摩擦力,上下两端的凸环在压装时会切入塑料基体,形成两道密封式的卡合,既可以防止塑料件受冷热循环时嵌件出现松动,也能避免装配时螺丝锁附压力过大导致嵌件被压穿塑料基体。

  从安装边界来看,这个系列的嵌件全部适配热熔压装工艺,也就是通过加热嵌件到略高于塑料熔点的温度,再用治具压入预制的光孔里,靠热量让孔壁的塑料熔融后填充到嵌件的滚花和凹槽里,冷却后形成牢固的结合。设计的时候特意把嵌件的上端做了0.2mm的导向倒角,下端做了15度的导入锥,压装的时候不需要精准对位就能顺利进入预制孔,不会出现压歪、切屑塑料孔壁的问题。不同规格的嵌件预制孔尺寸是经过匹配的:M2.5嵌件对应预制孔直径3.2mm,压装后外径膨胀量控制在0.1mm以内,不会导致塑料件表面出现缩痕;M3嵌件对应预制孔直径4.0mm,M4对应5.2mm,M5对应6.4mm,所有规格的嵌件压装后端面和塑料件表面的高度差控制在0.05mm以内,不需要后续的平磨处理,能直接满足装配的平面度要求。

  实际应用场景里,这类嵌件覆盖了从消费电子外壳到工业设备塑料结构件的大部分装配需求:M2.5规格多用于小型传感器外壳、手持设备的壳体装配,承受的锁紧扭矩在0.3N·m左右,双段滚花的结构完全能满足反复拆装10次以上不滑牙、不转圈的要求;M3规格是最通用的型号,常见于3D打印机的塑料结构件、小型工控设备的外壳固定,能承受0.6N·m的锁紧扭矩,即使是用电动螺丝刀锁附也不会出现嵌件松动的问题;M4和M5规格多用于需要承受一定载荷的结构连接,比如塑料机箱的承重支架安装、设备把手的固定,抗扭性能可以达到1.2N·m和2.0N·m,完全能替代铜柱预埋的工艺,而且比注塑时预埋嵌件的生产效率高很多,不需要在模具上做嵌件定位结构,减少了模具的复杂度和生产时的嵌件摆放工时。

  设计的时候也考虑了不同塑料材质的适配性,滚花的齿深做了针对性调整:针对ABS、PC这类流动性较好的塑料,齿深控制在0.15mm,熔融塑料能完全填充齿隙,结合强度最高;针对PA、PP这类结晶型塑料,因为冷却收缩率大,特意在嵌件中部加了两道环形卡槽,塑料冷却收缩后会紧紧卡在卡槽里,避免因为塑料收缩导致嵌件和基体之间出现间隙。另外所有嵌件的内螺纹都做了通止规校验的预留结构,螺纹入口处做了0.3mm的倒角,不会出现螺丝拧入时刮伤螺纹的问题,螺纹精度统一按6H公差设计,能适配普通的公制机牙螺丝,不需要使用专用的嵌件螺丝。

  很多工程师在做嵌件选型的时候容易忽略嵌件的长度和塑料件壁厚的匹配,这个系列的嵌件长度是按对应螺纹公称直径的2倍设计的,比如M2.5嵌件总长度5mm,M3总长度6mm,M4总长度8mm,M5总长度10mm,对应的塑料件最小壁厚只需要比嵌件外径大1.5mm就可以,不会出现因为嵌件太长导致塑料件背面出现鼓包的问题。如果遇到薄壁安装的场景,也可以通过调整压装深度来适配,嵌件的外圆没有台阶结构,可以根据实际需要调整压入的深度,灵活性比带法兰的嵌件更高。

  从建模的角度来说,这个系列的嵌件全部采用参数化设计,每个规格的滚花参数、凹槽尺寸、倒角大小都和内螺纹规格做了关联,后续如果需要拓展M2或者M6的规格,只需要修改螺纹公称直径参数就能自动生成对应的模型,不需要重新绘制滚花和凹槽结构,能大幅提升选型和建模的效率。建模的时候特意把滚花的齿形做了简化处理,既保留了滚花的实际结构特征,又不会因为齿形细节太多导致模型文件过大,在做整机装配的时候不会占用过多的系统资源,同时也能满足工程图出图、干涉检查的需求,压装后的干涉量、安装间隙都能在装配体里直接测量,不需要额外做模拟计算。
