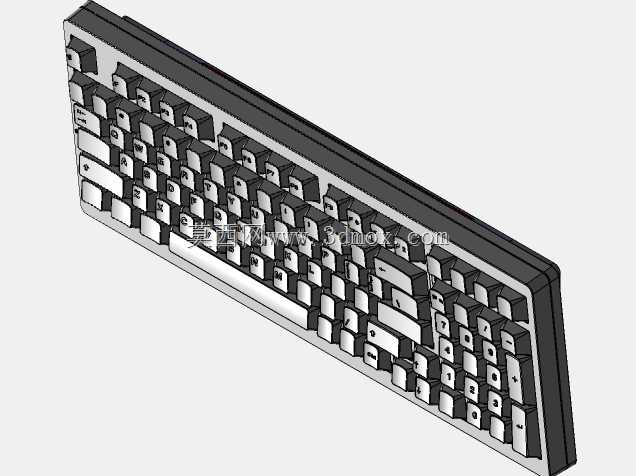

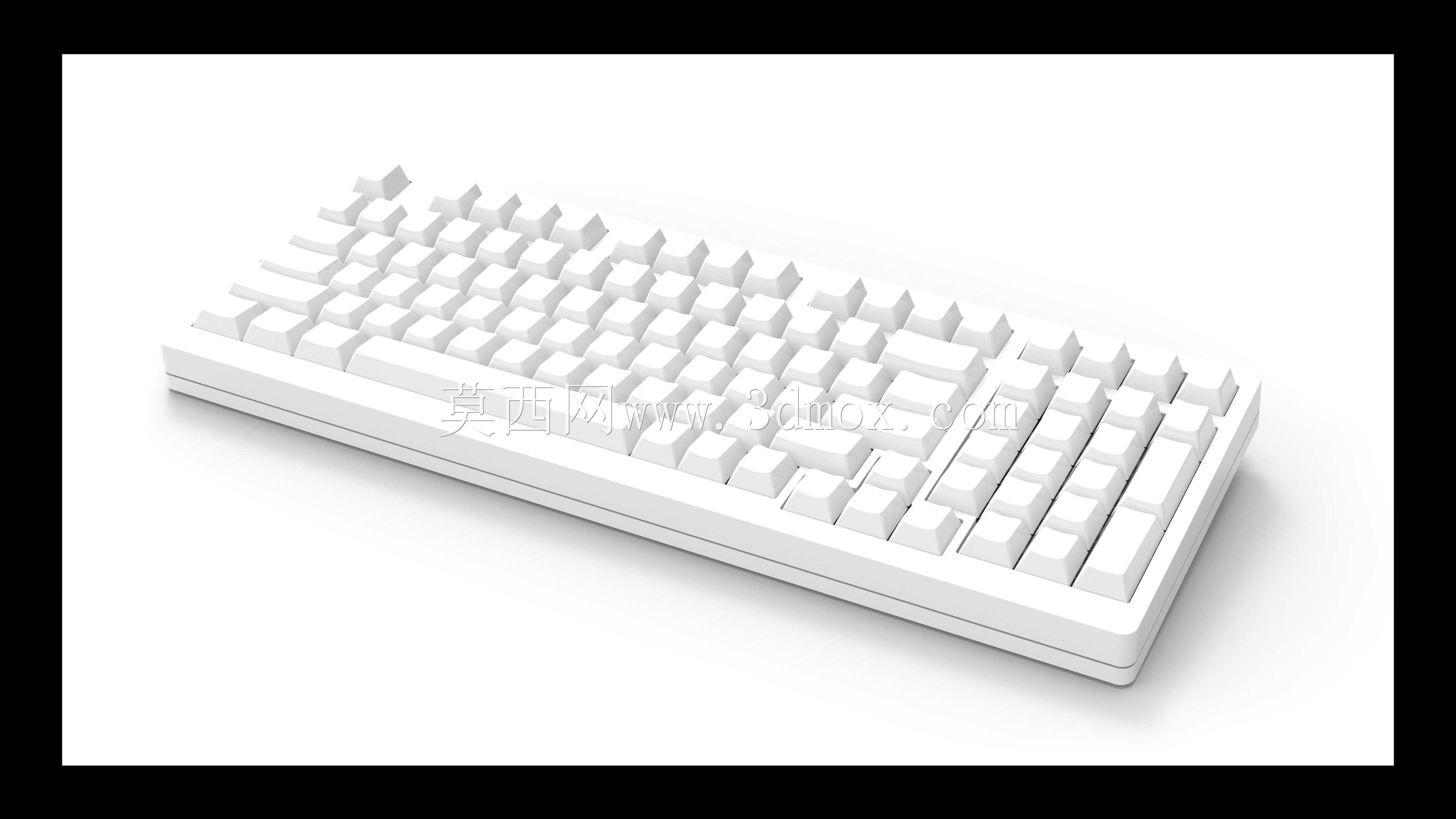

紧凑型有线机械键盘结构三维设计

　　日常做工业设备配套的人机交互输入部件选型时，经常会碰到需要把键盘集成到设备操作面板、嵌入式工控工位的场景，这次做的这款紧凑型机械键盘结构，就是针对这类嵌入式安装需求做的全参数化建模，所有装配间隙、按键行程、壳体壁厚都按照实际量产的公差要求做了预留，不是那种只做外观的曲面模型。先从安装边界说起，这款键盘采用87键紧凑配列，去掉了右侧独立数字小键盘区域，整体横向长度控制在360mm以内，纵向深度135mm，前端壳体厚度20mm，后端因为内置PCB定位板和卫星轴结构，厚度做到32mm，底部预留了1.5mm的嵌入式安装法兰边，法兰边上均匀分布8个M3的沉头安装孔，孔位距离壳体边缘5mm，不管是嵌入设备操作台面，还是搭配独立脚撑做桌面使用，都不需要额外二次打孔改结构。

　　从功能特性来看，这款键盘采用标准十字轴芯机械开关结构，每个按键的轴体安装位都做了定位柱卡槽，定位板厚度1.5mm，和PCB板之间预留2mm的缓冲泡棉安装间隙，大尺寸按键比如空格、shift、回车这些位置，都配套了卫星轴安装结构，卫星轴的钢丝卡槽做了0.1mm的间隙预留，避免组装后出现钢丝卡滞、按键异响的问题。键帽采用OEM高度的阶梯弧度设计，从最前排的空格行到最后排的功能键行，键帽高度依次递增4mm，每一排键帽的倾斜角度都做了适配，长时间输入操作时手腕不需要过度弯曲，符合人机工程学的操作角度要求。壳体部分采用上下盖卡扣加螺丝的双重固定结构，上下盖的止口配合间隙预留0.15mm，卡扣的卡合量设计为0.8mm，既保证组装后壳体不会出现缝隙不均的问题，也方便后期维修拆解，不会因为卡扣过紧拆断壳体。底部预留了三方向的出线槽，分别在左侧、右侧和正中间，适配不同安装场景的走线需求，出线口位置做了橡胶线卡的安装位，可以固定线材避免拉扯导致内部接线松脱。

　　设计思路上没有做多余的外观装饰，整体壳体采用直角小圆角过渡，圆角半径R1.2mm，既方便注塑模具加工，也不会因为圆角过大导致嵌入式安装时和台面开孔出现过大缝隙。所有按键的中心间距严格按照19.05mm的标准键距设计，和常规桌面键盘的按键位置完全一致，操作人员不需要重新适应按键布局，替换原有普通键盘时不会出现操作误触的问题。PCB板的安装位预留了主控芯片、二极管、贴片电阻的元器件高度空间，板载固定柱高度3mm，和底壳之间预留1mm的间隙，避免元器件直接接触底壳出现短路风险，同时也给底壳内部的配重块安装预留了位置，配重块采用120g的冷轧钢板，安装在底壳中部，通过两个M2螺丝固定，提升键盘整体放置的稳定性，不会因为快速按键输入出现键盘移位的情况。

　　实际应用场景里，这款结构既可以作为独立的桌面输入外设，也可以直接嵌入到数控机床的操作面板、工业自动化设备的人机交互工位、检测设备的操作控制台里，因为整体结构紧凑，占用的安装空间比常规104键键盘小30%左右，特别适合安装空间有限的设备工位。建模过程中所有的配合面都做了拔模斜度处理，壳体外观面拔模斜度1度，内部筋位拔模斜度1.5度，完全符合注塑加工的工艺要求，不需要后续做结构改模就能直接开模量产。按键的行程按照机械轴的标准4mm行程做了运动仿真验证，每个按键按下到底的过程中都不会和相邻按键、壳体侧壁出现干涉，大键的卫星轴运动过程也做了干涉检查，钢丝运动时不会碰到定位板或者PCB板，避免组装后出现按键卡涩的问题。
