小钢炮电动摩托车车架结构设计

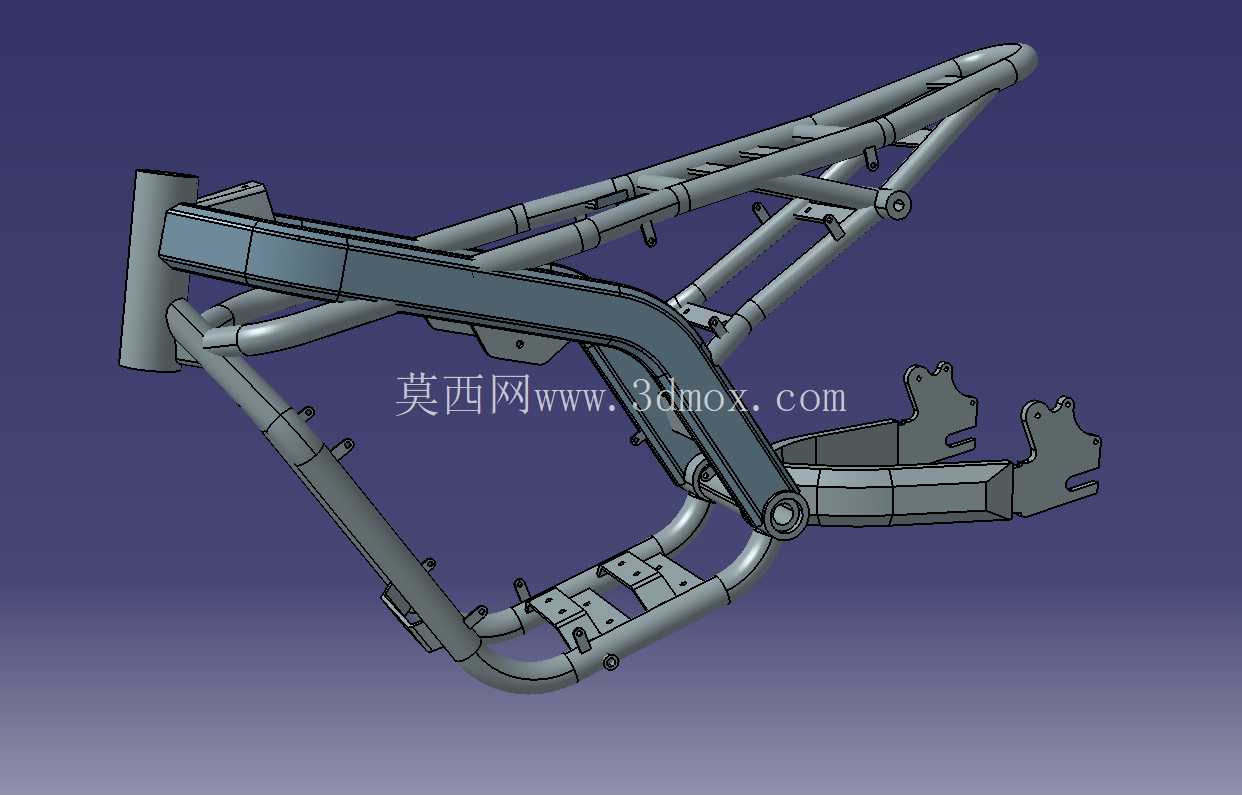

这套小钢炮电动摩托车车架结构，核心服务于城市短途代步电动两轮车的量产配套场景，作为整车的核心承载基体，需要承接动力单元、驾乘人员、储物组件、行走悬挂系统的全部载荷，同时要兼顾城市穿行的灵活性与日常使用的结构可靠性。从结构布局来看，该车架采用混合式管件焊接架构，前段主管采用大截面弯折异型管，直接对接转向立管，预留了转向轴承的安装同轴度公差带，转向立管的倾角经过匹配设定，兼顾低速转向的灵活性与高速行驶的直行稳定性，避免小尺寸车型常见的转向过于灵敏导致的驾乘晃动感。中段采用双弯管下拓结构，形成了电池仓的封闭安装空间，仓体周边预留了多组标准化安装孔位，可适配不同容量规格的方形锂电池组固定，孔位的位置度公差控制在合理范围，保证电池组安装后不会出现晃动异响，同时下拓的结构设计降低了整车重心，提升了过弯时的侧倾稳定性。车架后段采用双斜撑管延伸结构，直接对接后平叉的铰接安装位，铰接位采用同轴衬套安装座设计，预留了后减震器的上下安装点，可适配不同阻尼规格的后减震组件，满足不同载重场景下的滤震需求。尾部的延伸管架预留了后货架、尾灯总成、后挡泥板的安装点位，所有安装孔均采用翻边冲孔工艺，提升螺纹连接的啮合长度，避免长期使用后出现滑牙问题。从设计思路上，该车架在结构建模阶段就同步考虑了冲压焊接的工艺可行性，所有管件的弯折半径均匹配现有弯管设备的加工能力，避免出现过小弯折半径导致的管件褶皱、壁厚减薄超差问题，各焊接连接位均预留了足够的焊接操作空间，减少后期工装夹具的复杂程度，降低量产阶段的制造成本。安装边界方面，车架整体宽度控制在两轮车通行的合理尺寸范围内，不会超出车壳的包覆边界，避免出现结构外露的问题，各安装点的相对位置经过装配干涉校验，确保前转向机构在最大转角范围内不会与车架本体、电池仓结构发生运动干涉，后平叉在全行程压缩过程中也不会与车架中段结构产生磕碰。车架前部预留了前围板、脚踏板的安装固定点，脚踏区域的支撑结构做了局部加强，可承受驾乘人员频繁踩踏的交变载荷，避免长期使用后出现脚踏区域变形问题。车头转向立管位置预留了方向把、仪表总成、前大灯线束的穿行走位空间，线束固定卡扣的安装位同步集成在车架管件上，减少后期线束固定的额外附件。在承载性能设计上，车架的关键受力节点，比如转向立管与主管的连接位、后平叉铰接位、减震安装位、电池仓支撑位均做了局部加强衬板设计，通过焊接加强片的方式分散应力集中点，避免长期交变载荷作用下出现焊缝开裂的问题。整车的轴距设定偏向紧凑取向，适配城市狭窄道路的掉头、穿行需求，同时车架的整体重量经过拓扑优化，在保证结构强度满足国标载荷要求的前提下，尽可能减少冗余材料的使用，降低整车整备质量，提升电动车型的续航表现。建模过程中所有管件的壁厚、连接位的焊缝尺寸均参考现有量产两轮车的成熟工艺参数，确保设计完成后可直接对接冲压、弯管、焊接工装的开发，无需做大幅的结构调整，缩短产品从设计到量产的落地周期。
