双驱动外置绕组骨架式机械时钟结构

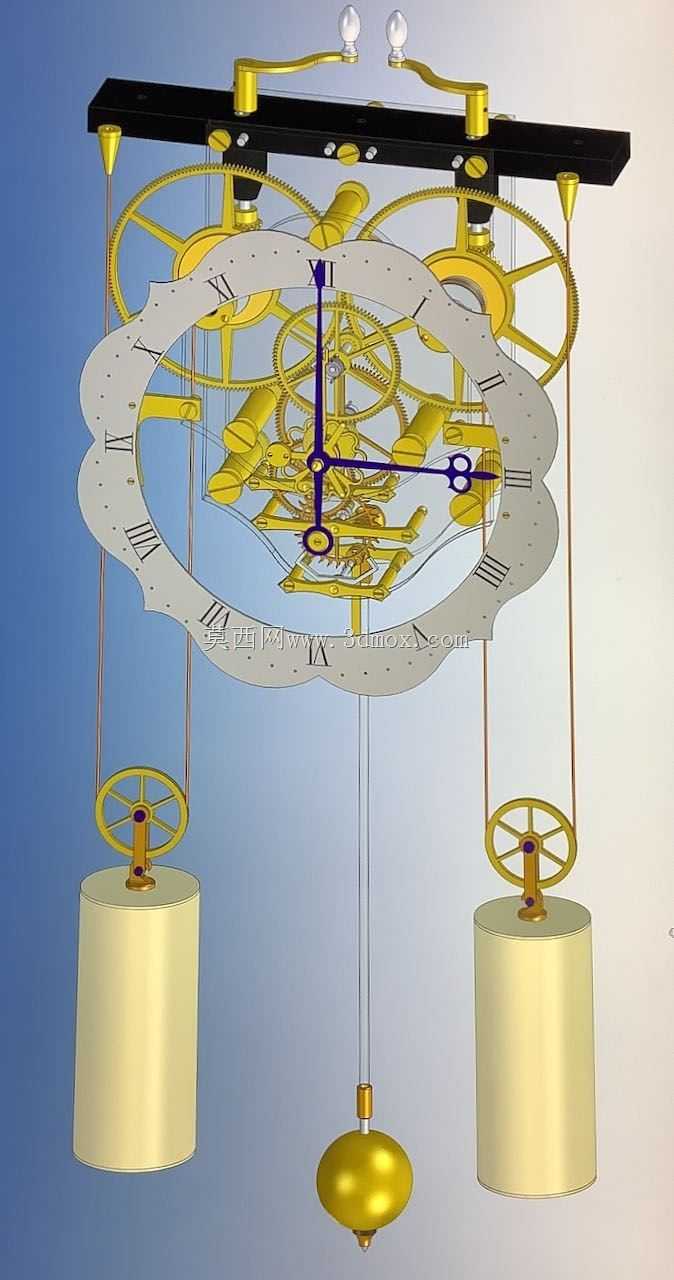

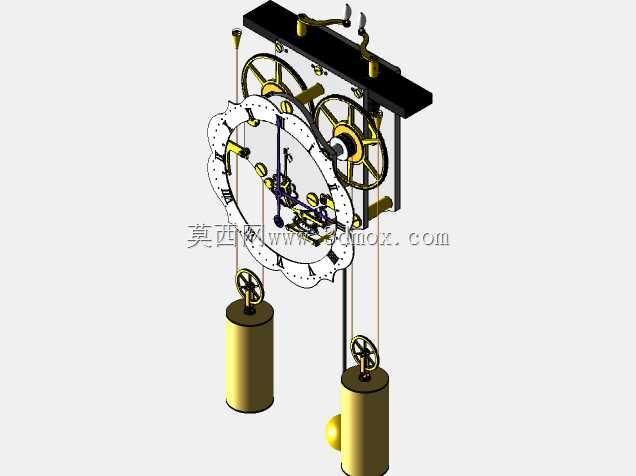

　　这款外露式机械时钟结构，核心采用双重量驱动方案搭配外部绕组设计，整套走时机构的持续运行周期可达12天，整体支撑板材选用3/8英寸厚度的亚克力板材加工成型，兼顾结构强度与通透展示效果，能让整套传动链路完全外露呈现。动力传递环节采用菊花轮作为核心传动轮系，负责将重锤下落的重力势能逐级传递至走时输出端，轮系间的啮合间隙经过反复调校，可有效降低传动过程中的回差，保证走时精度的稳定性。擒纵机构选用倒置式Graham无差拍擒纵结构，这类结构的优势在于擒纵叉对擒纵轮的锁值稳定，不会因摆幅波动产生明显的走时误差，相比传统正置擒纵结构，倒置布局能进一步压缩机芯上部的空间占用，同时让擒纵动作的动态过程完全可视，适配骨架钟的展示属性。

　　摆杆组件采用熔融石英材质加工，这类材质的线膨胀系数极低，环境温度波动带来的杆长形变可以控制在极小范围内，能大幅降低温度变化对走时周期的影响，搭配不对称拐杖结构实现摆锤与擒纵叉的动力衔接，拐杖的铰接点位置经过多轮迭代调整，可保证动力传递过程中无额外卡滞，摆幅稳定在合理区间。从实际应用场景来看，这类骨架式机械时钟既可以作为古典计时装置用于复古空间的陈设展示，也可作为机械传动教学的具象演示模型，帮助学习者直观理解重力驱动轮系、擒纵调速机构的工作逻辑。安装层面，整套机芯的上部固定端为长条式安装板，可直接固定于墙面或配套钟架的顶部横梁，两个重锤沿垂直方向自然垂落，安装时需要预留足够的垂直下落空间，避免重锤下行过程中与周边结构产生干涉；

　　表盘采用花边镂空设计，罗马数字刻度直接集成在表盘边框上，指针组件与轮系输出轴同轴安装，装配时需要保证指针与表盘平面的平行度，避免走时过程中出现刮蹭。设计过程中，外置绕组的布局是核心考量点之一，将绕绳轮设置在机芯上部外侧，既方便日常上弦操作，也能让重锤的垂落路径完全处于机芯主体的外侧，不会遮挡内部轮系的展示效果；亚克力板材的连接位置采用预埋铜质衬套的方式，避免亚克力材质直接与金属紧固件接触产生应力开裂，所有轮系的支撑轴均采用黄铜材质加工，轴端与亚克力支撑板的配合间隙控制在合理公差范围内，既保证转动灵活性，也不会出现轴系窜动的问题。
