张拉整体式Omega轻质刚性结构设计

　　该结构基于张拉整体设计逻辑搭建，核心是通过连续受拉索网与离散受压杆件的组合，实现材料利用率的最大化，这类结构最早在航天可展开结构、临时大跨度遮蔽设施领域有较多落地应用，近些年也逐步延伸到轻量化展陈装置、应急快装支撑结构的设计场景中。从受力逻辑来看，整个结构不存在冗余的承重构件，所有受压杆件均为独立的孤立承压单元，彼此之间没有直接的刚性接触，荷载完全通过索网的张拉力传递分散，只有当索网出现屈服松弛、或者受压杆件发生弯曲失稳时，整个结构才会丧失承载能力，这种受力模式和传统的刚架、桁架结构有本质区别，传统桁架的杆件需要同时承受拉压、弯剪复合荷载，材料的性能无法充分发挥，而张拉整体结构可以让每一类构件都处于最适合自身材料特性的受力状态：索件只承受拉力，可选用高强度低延展的柔性材料，压杆只承受轴向压力，可选用高模量轻质刚性材料，最终实现整体结构的自重远低于同跨度、同荷载等级的传统刚性结构。

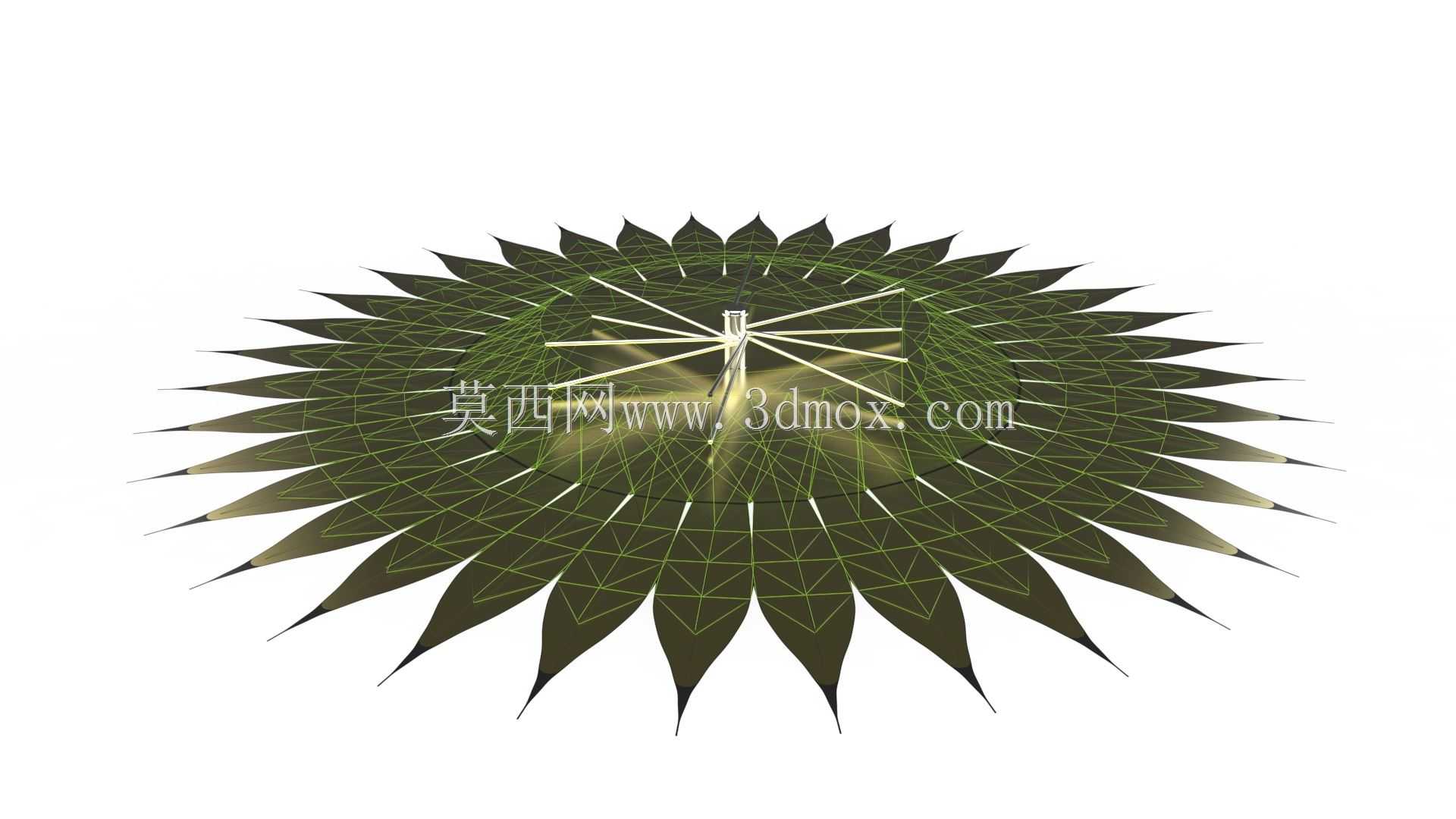

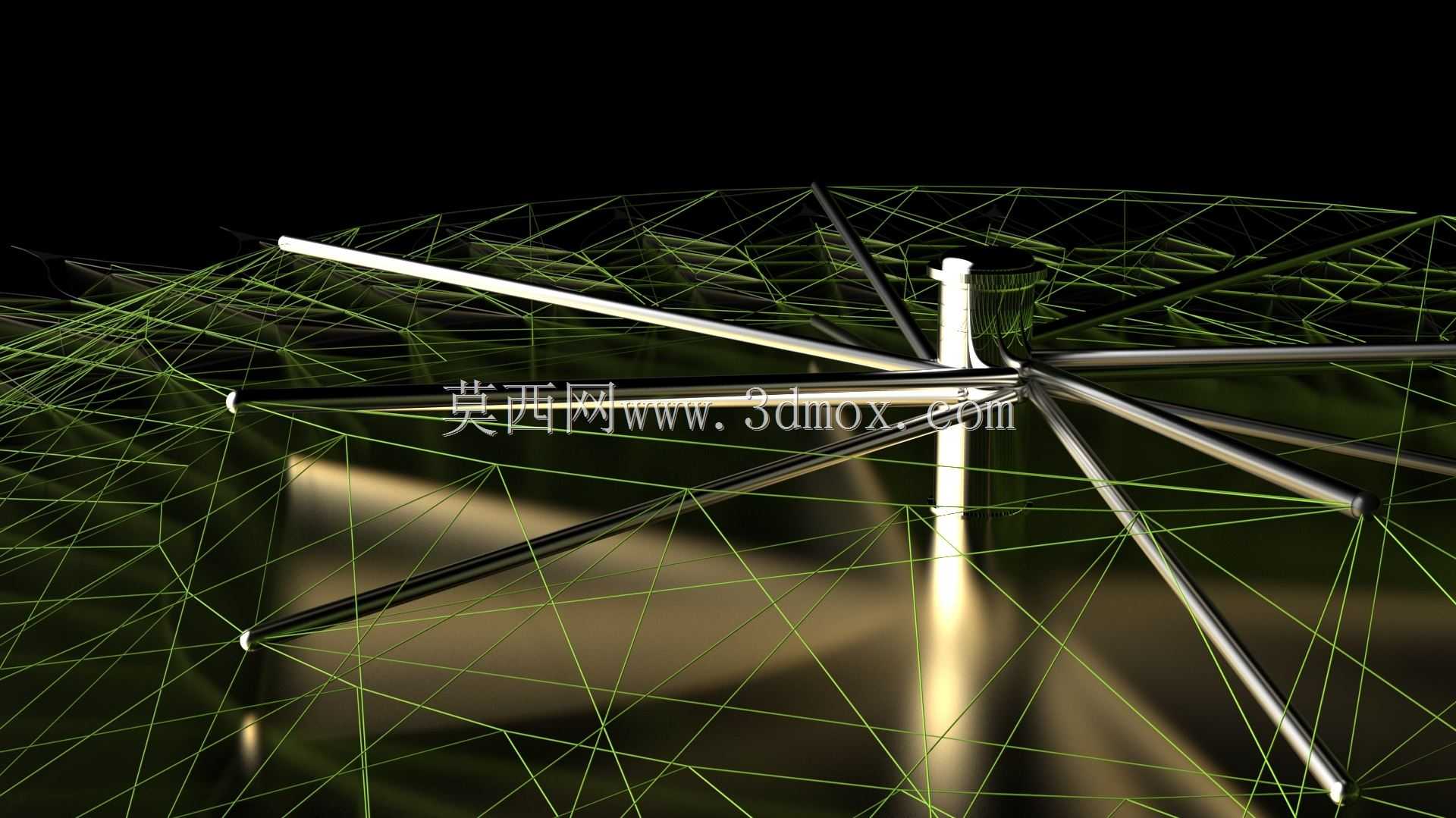

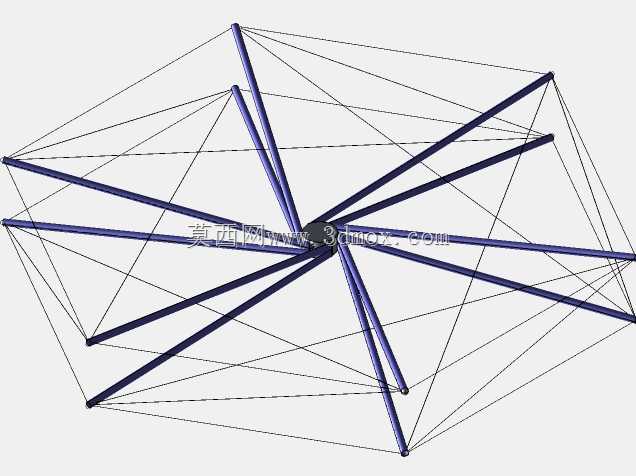

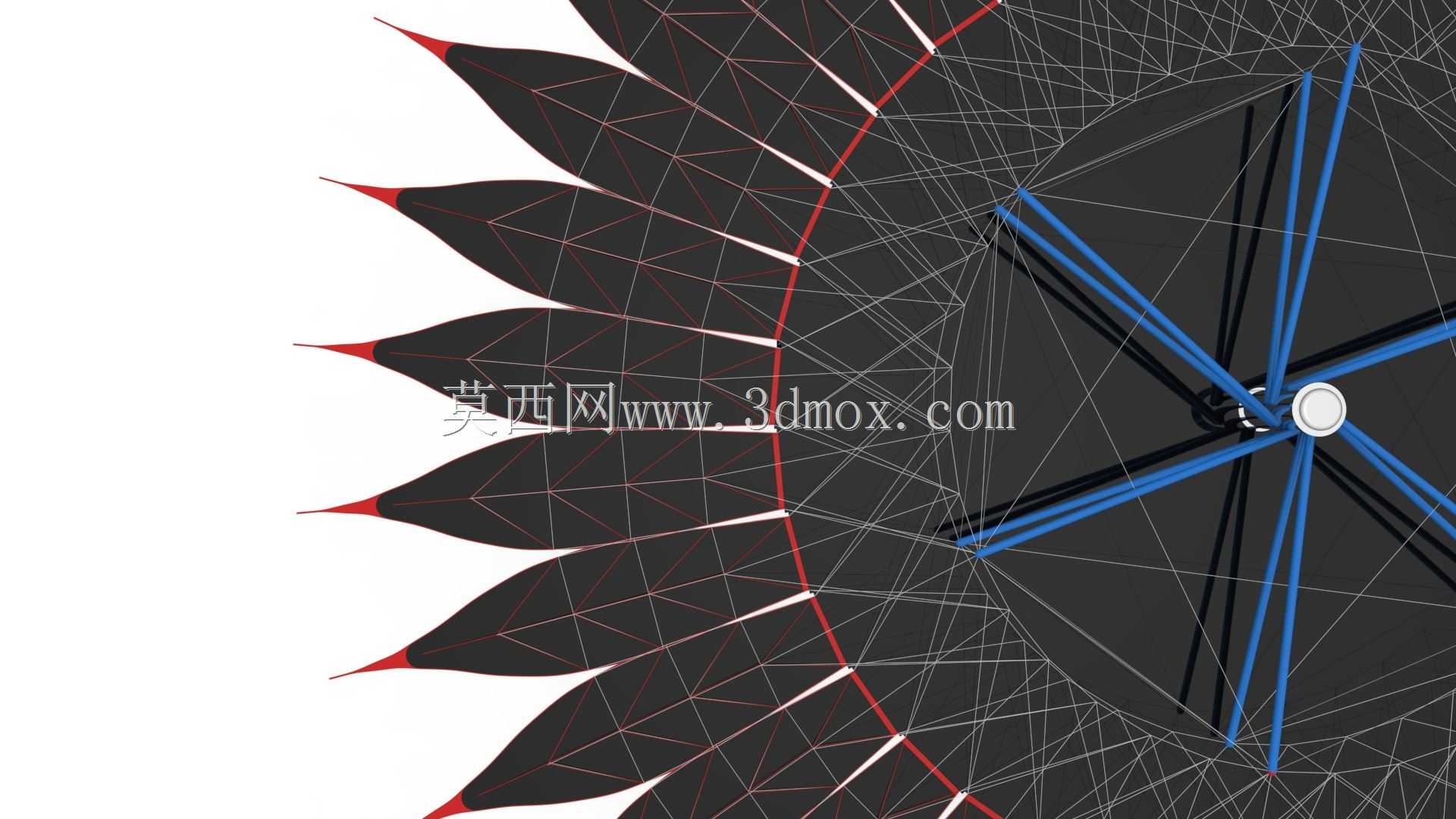

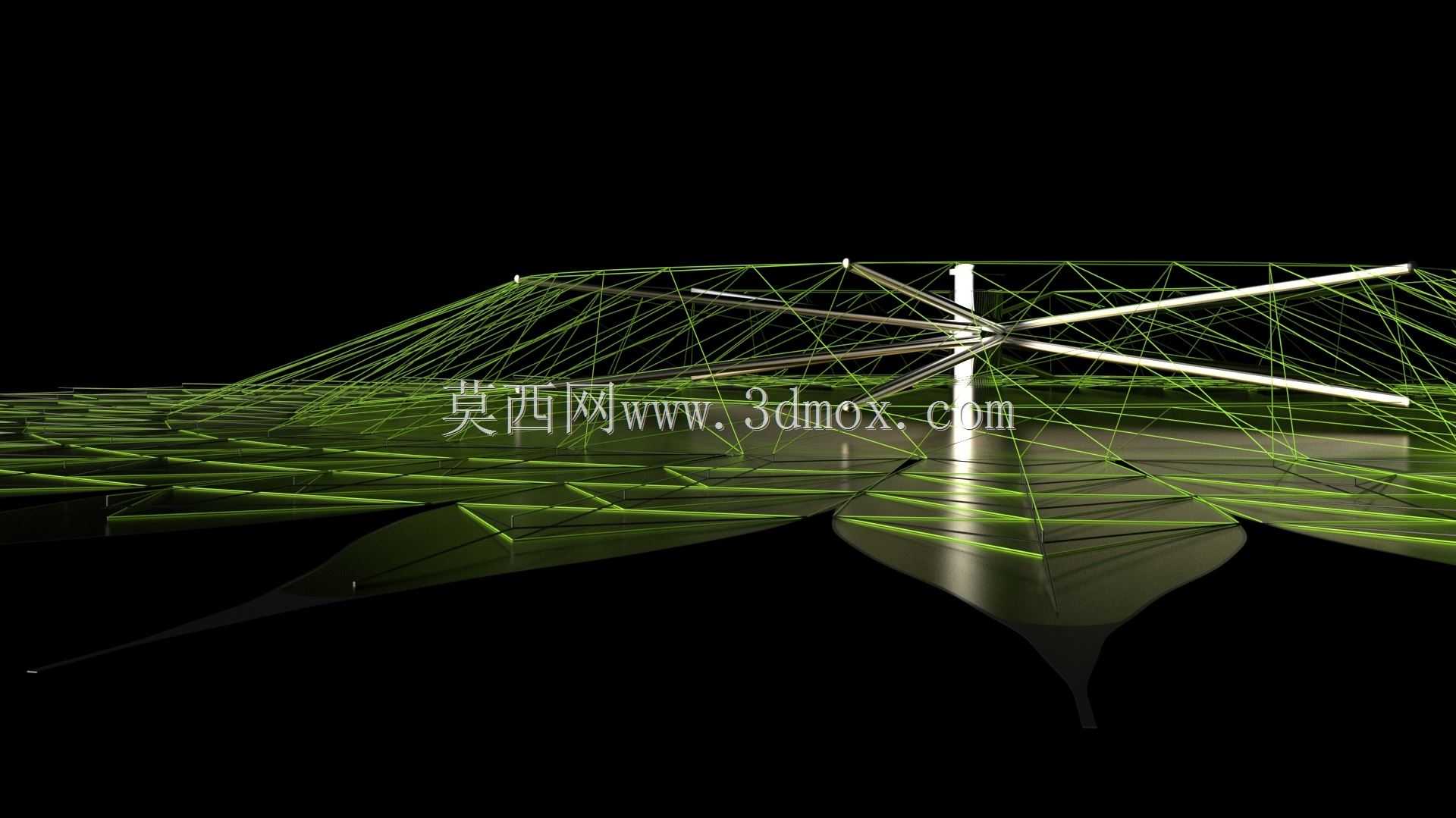

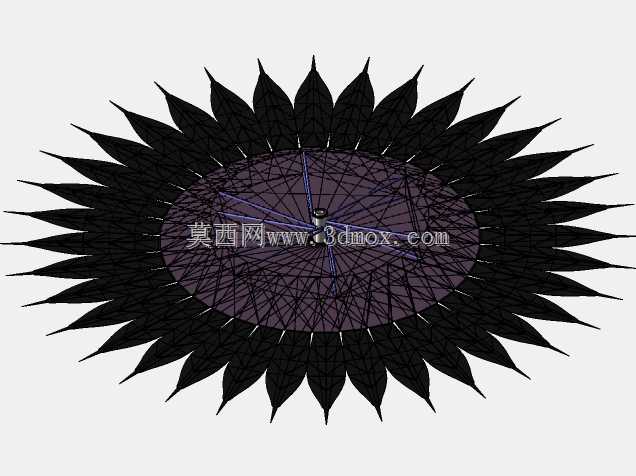

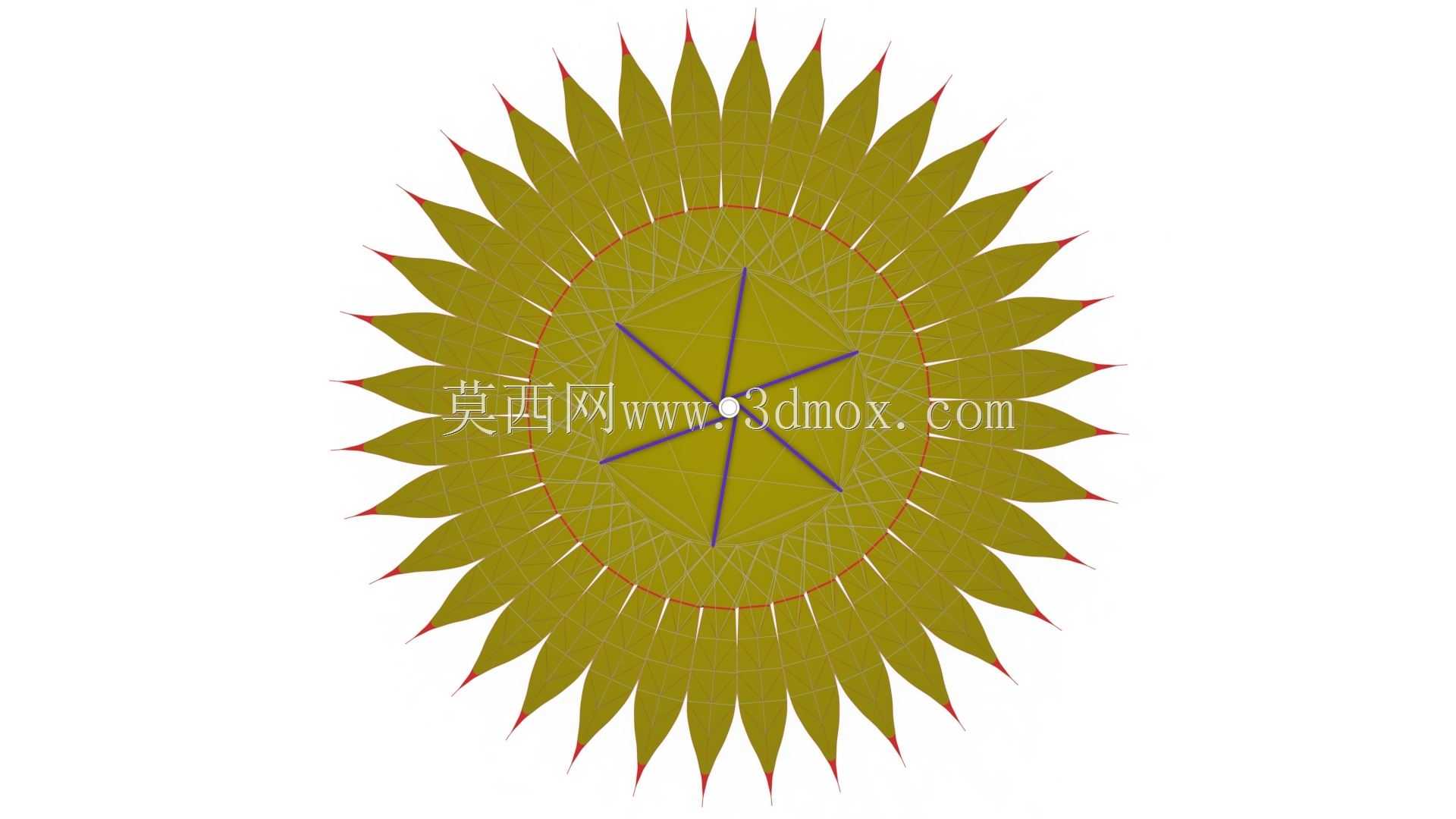

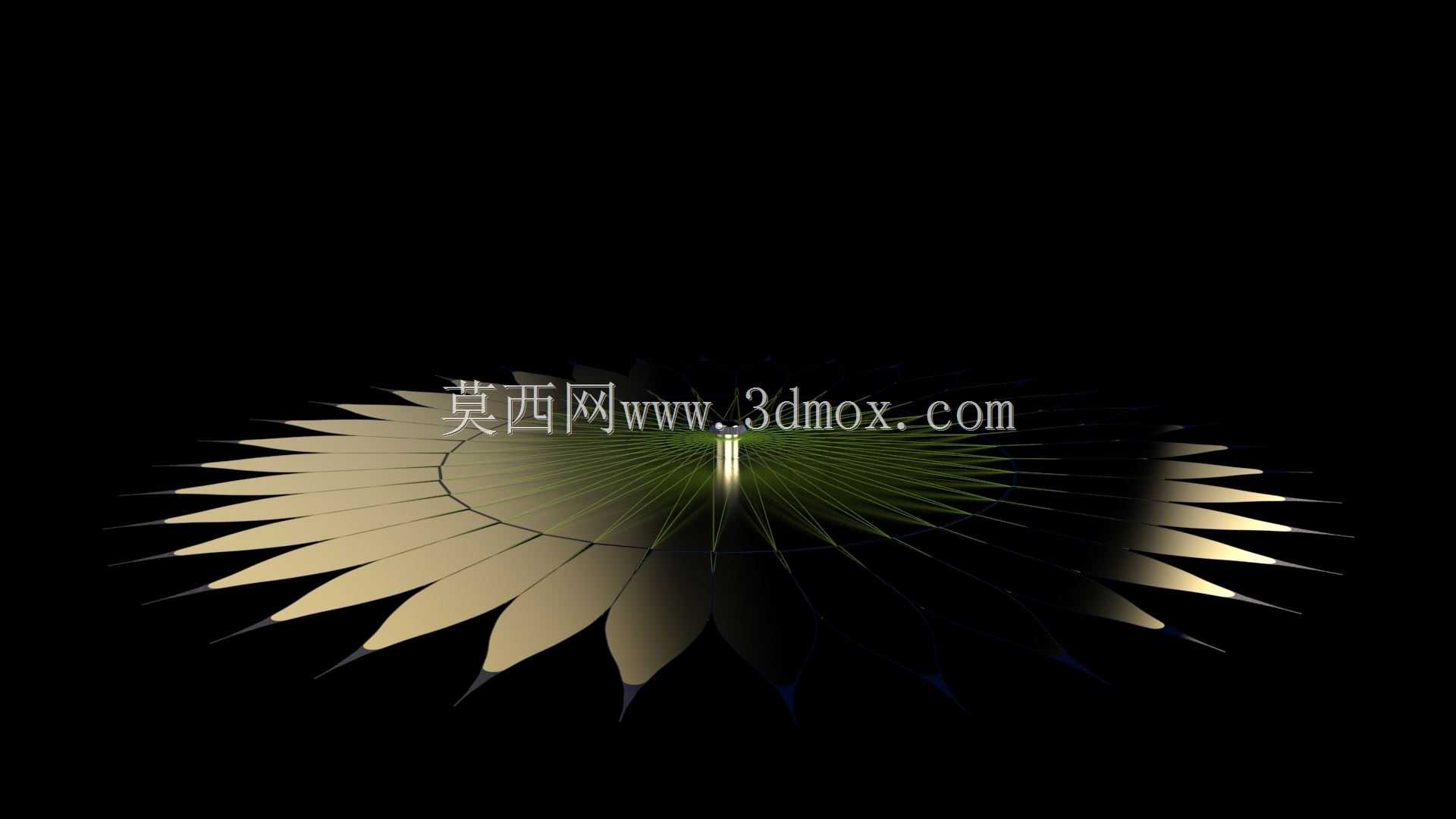

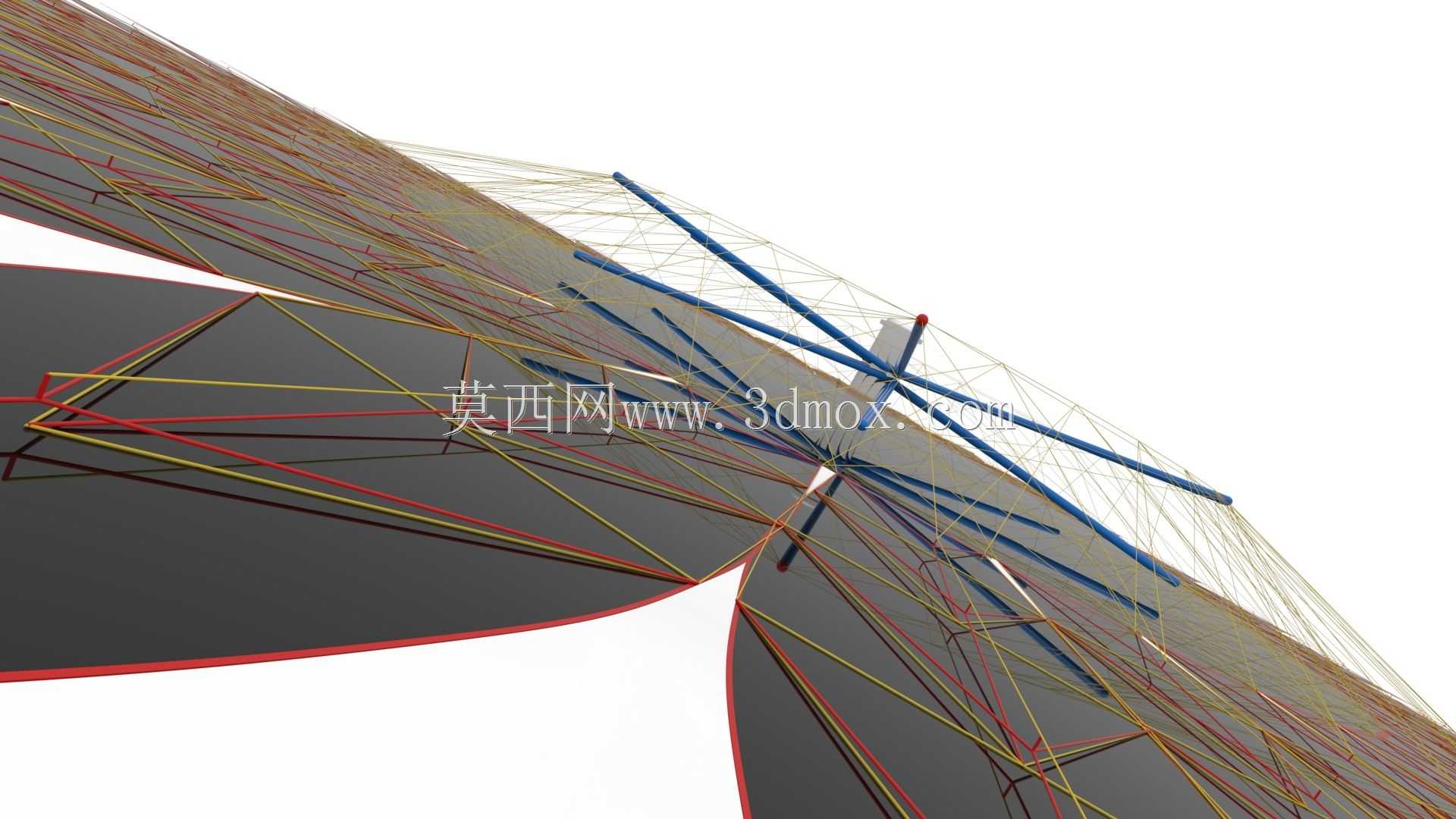

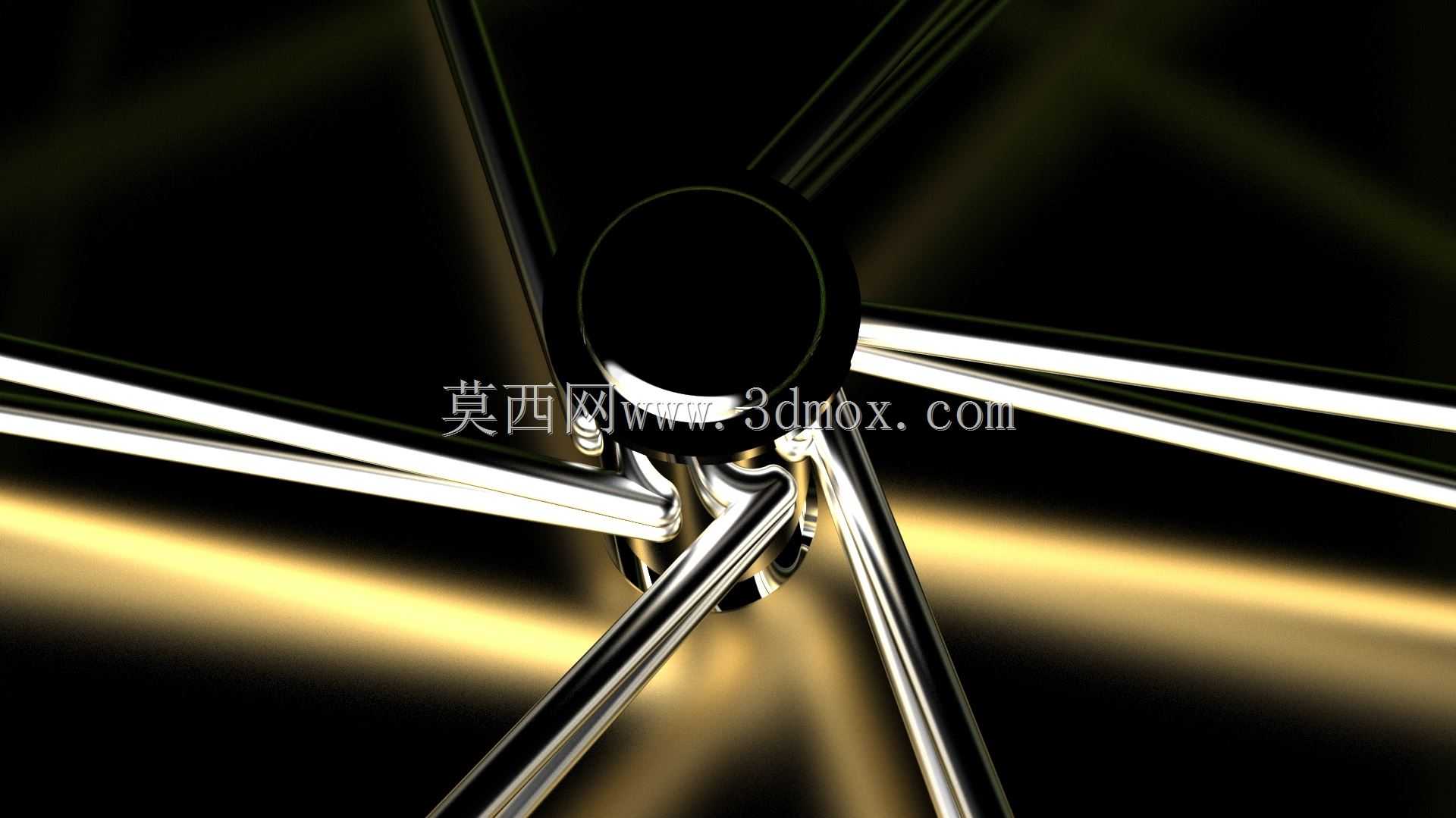

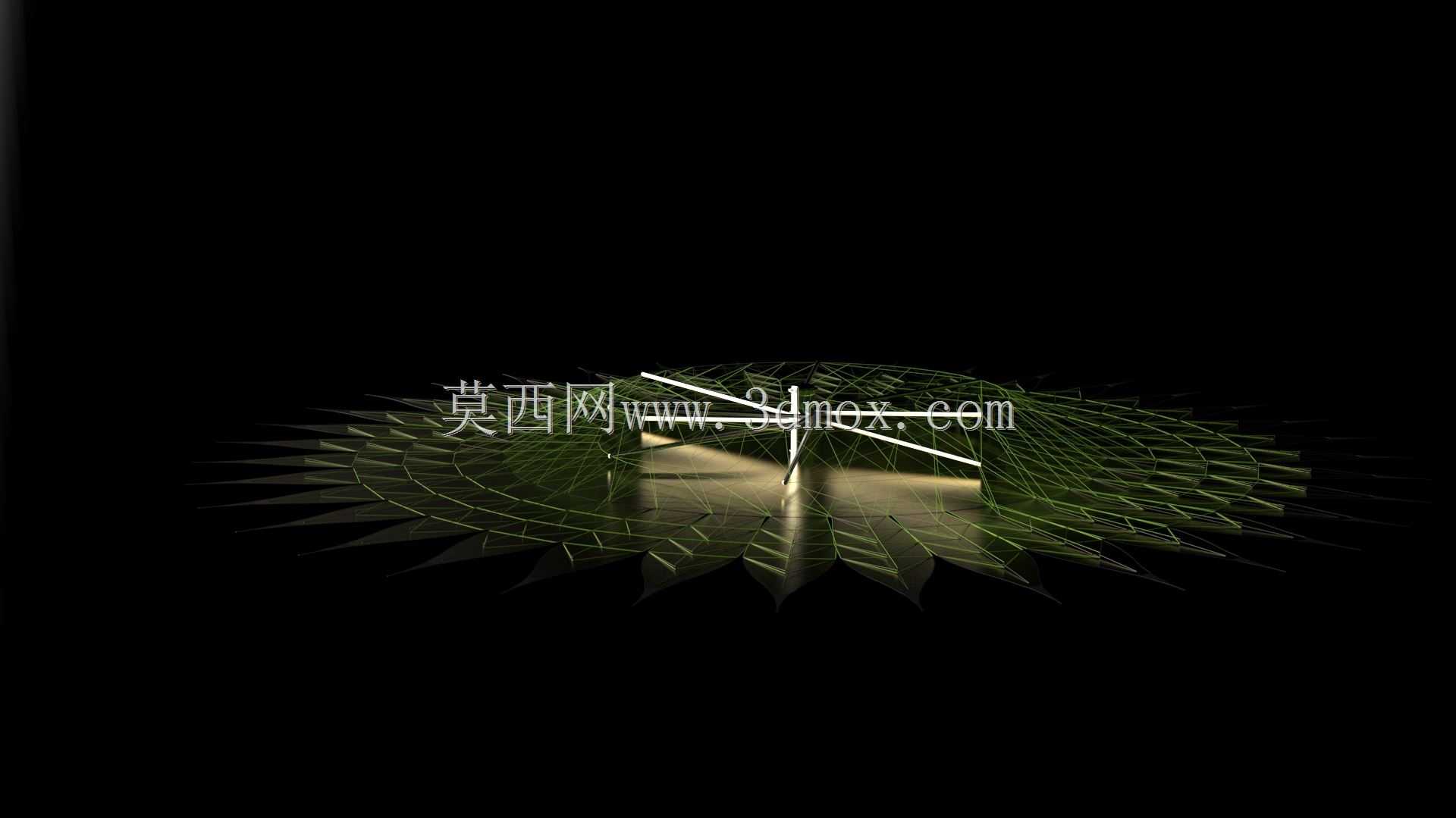

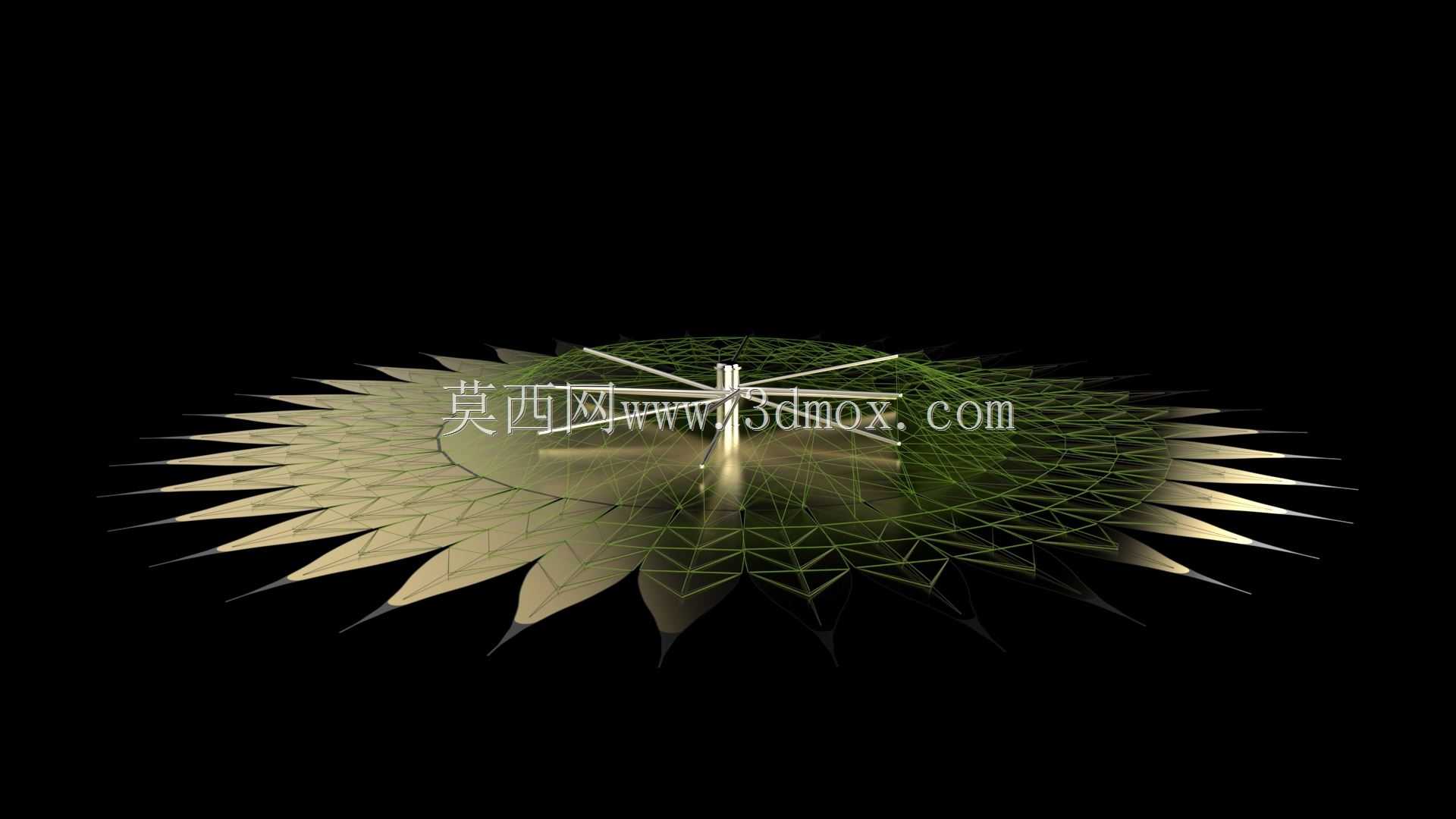

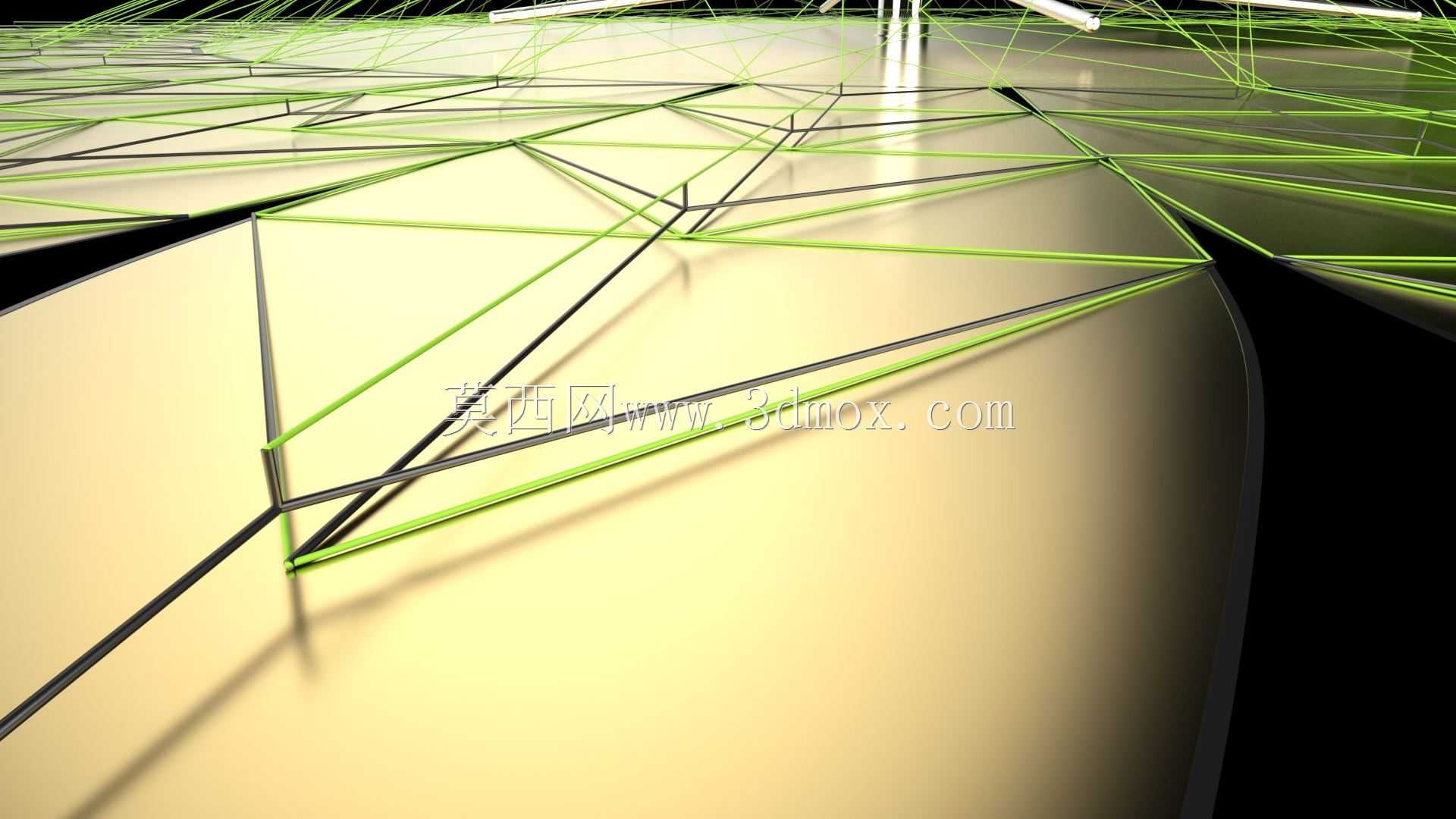

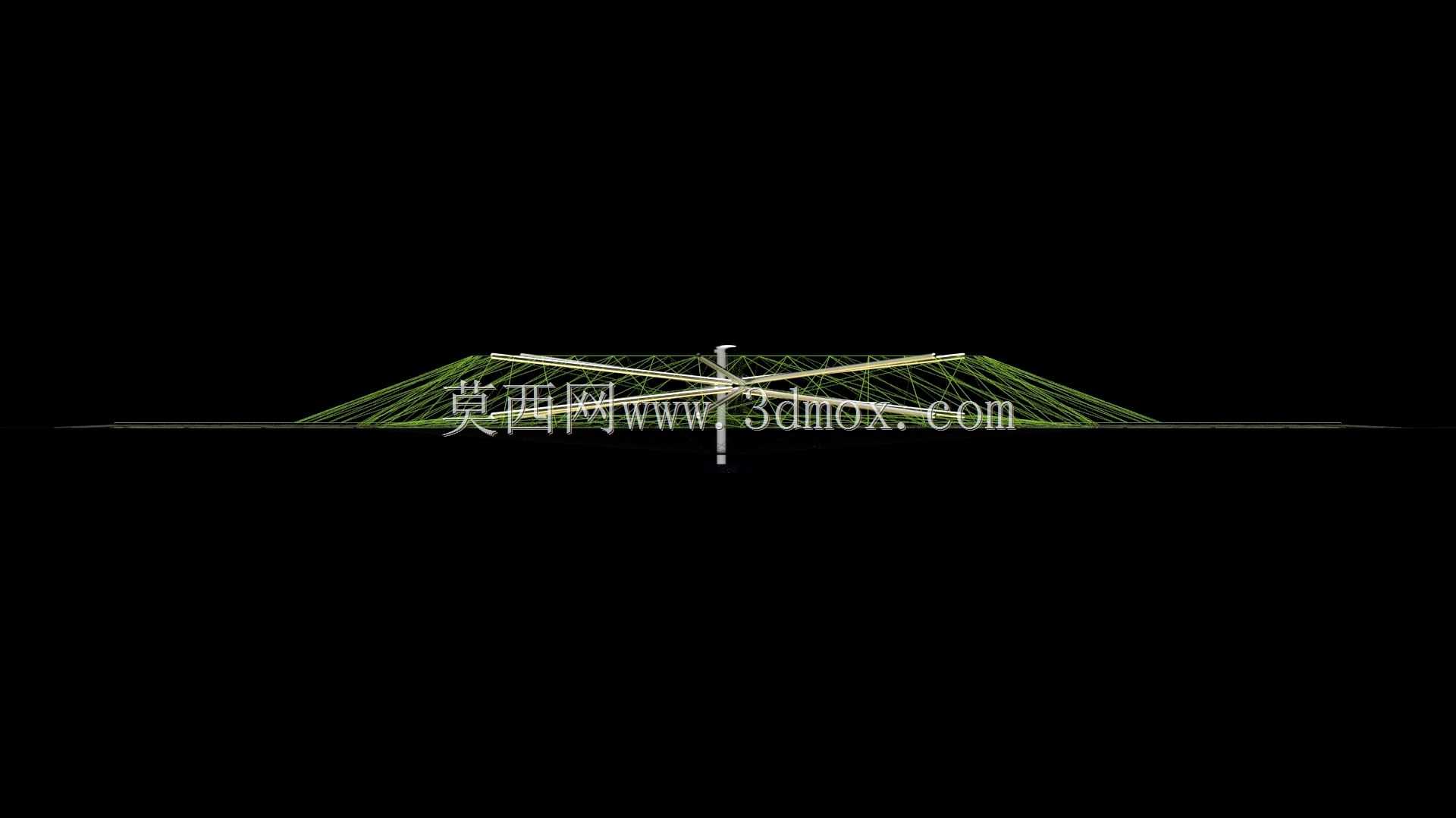

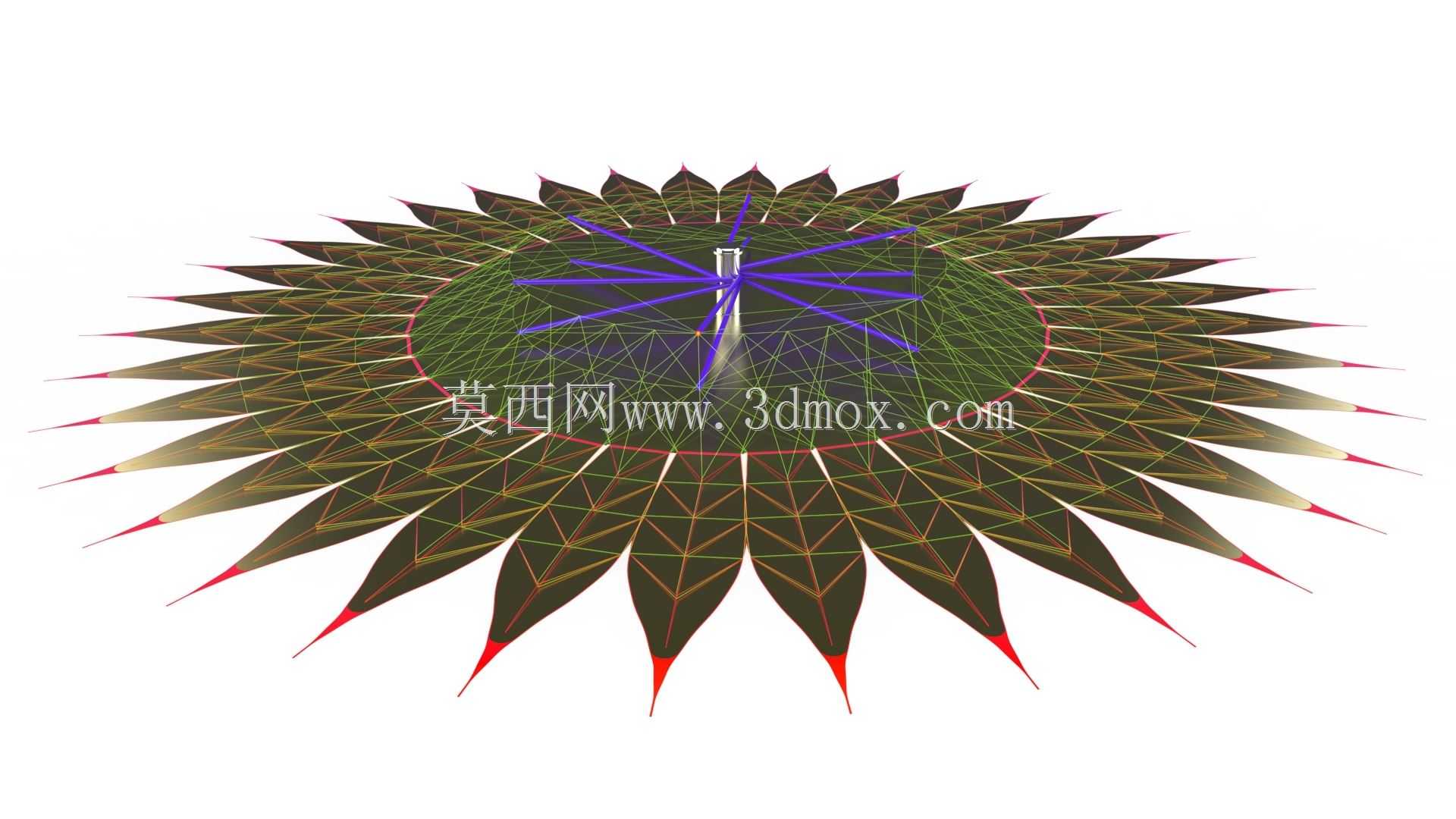

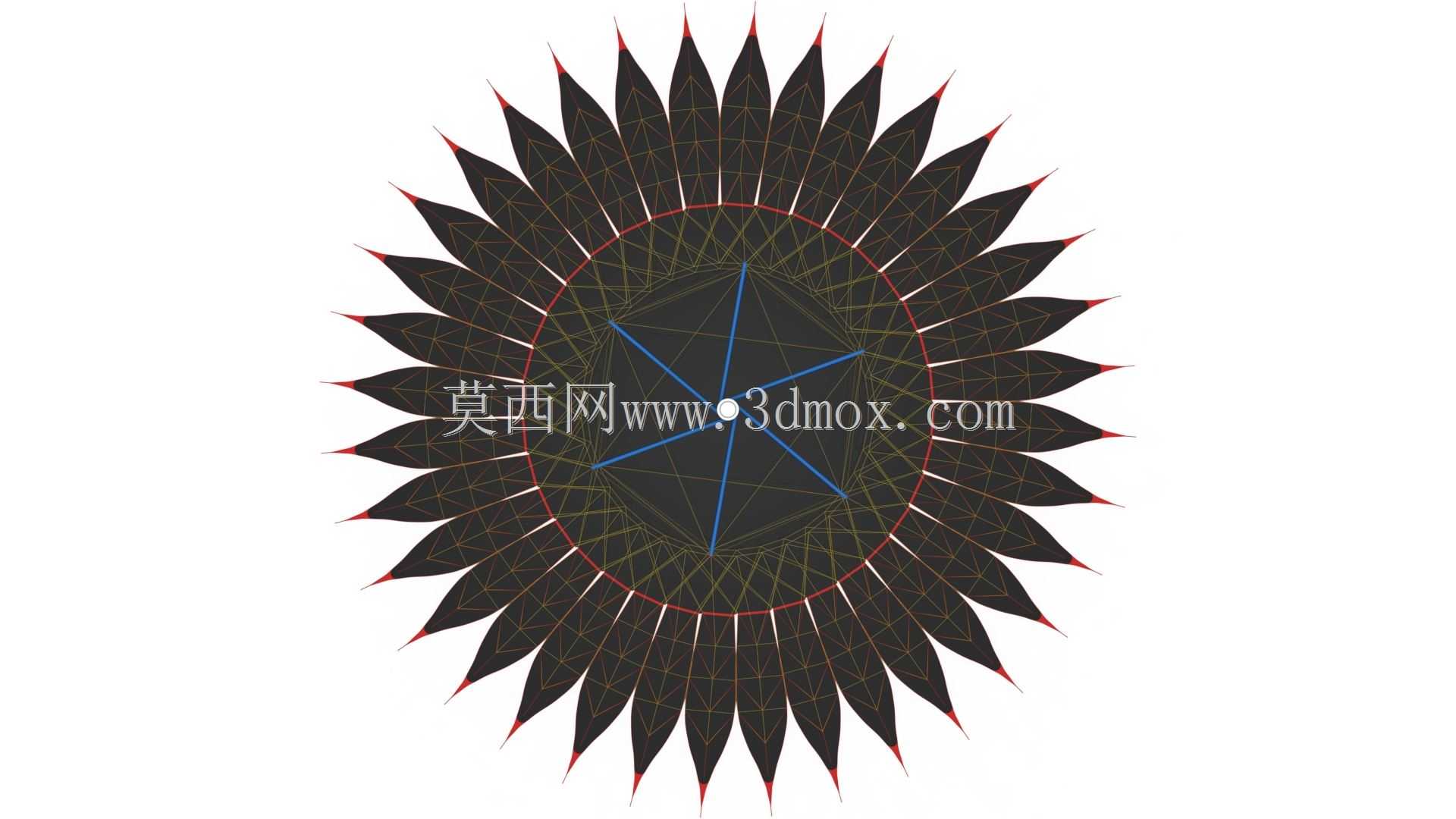

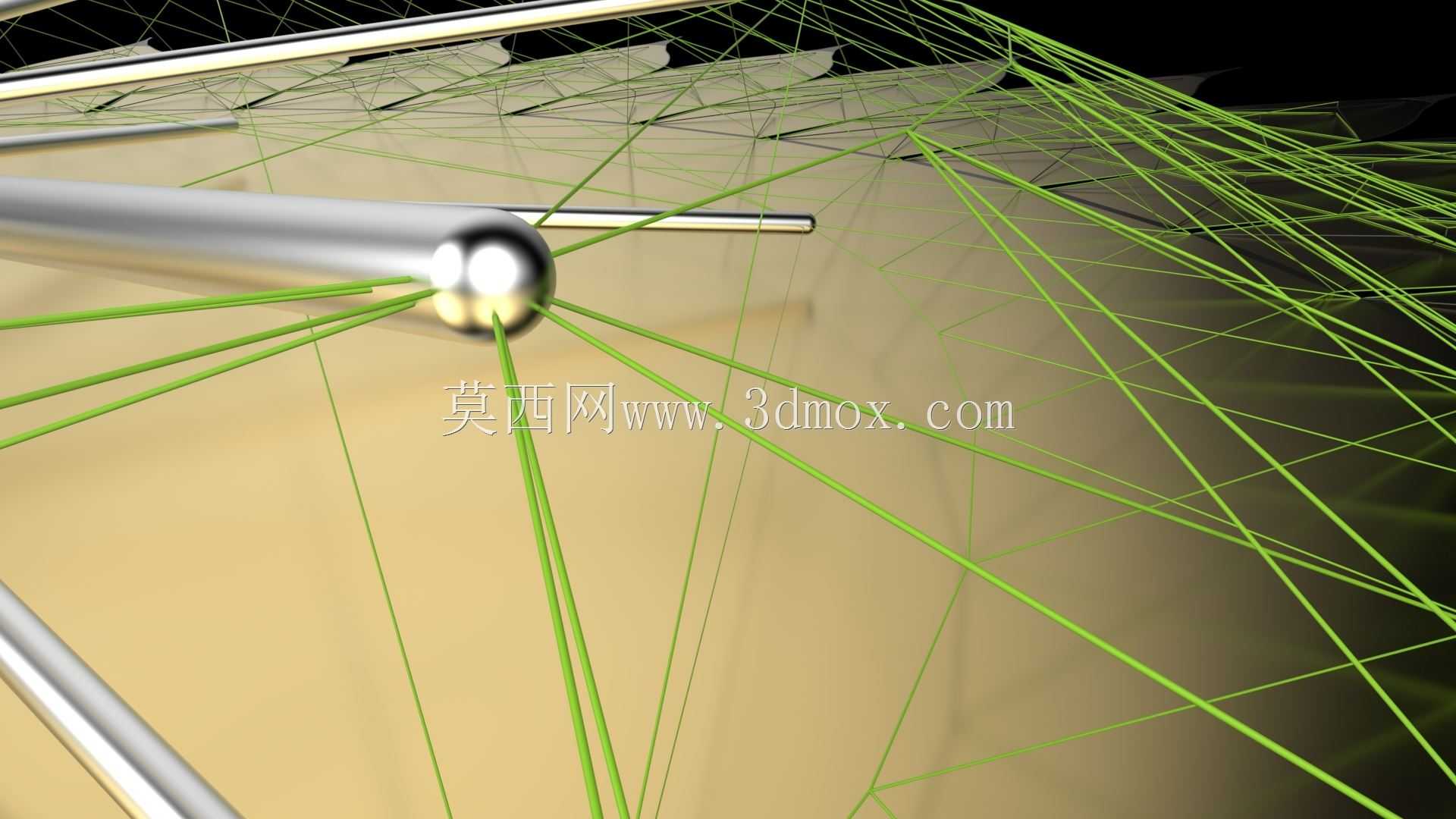

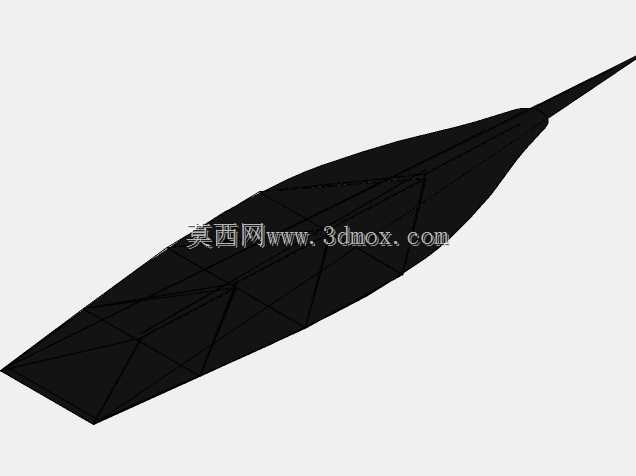

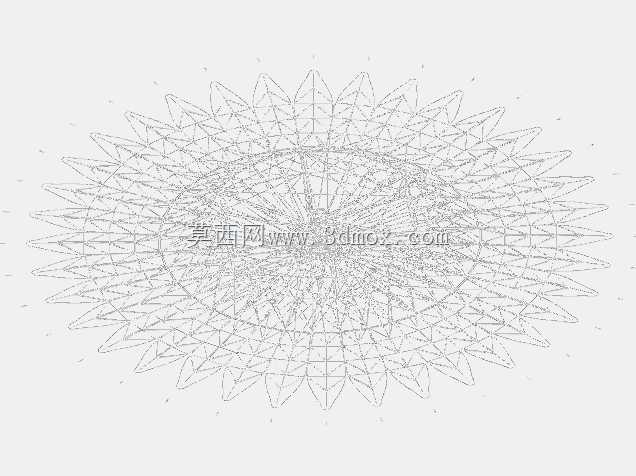

　　设计过程中首先确定了中心承力节点的尺寸边界，中心节点作为所有压杆的定位基准和索网的汇交锚点，其外径控制在整体结构外接圆直径的1/18，所有压杆均以中心节点为原点呈放射状均匀排布，压杆的外伸端通过径向索与相邻压杆的端点连接，同时辅以环向索、斜向索组成双层索网，索网的预紧力经过反复迭代调整，确保每根压杆的轴向压力保持一致，避免局部杆件出现过载失稳的情况。为了进一步降低结构收拢后的体积，设计中融合了充气构件的组合逻辑，压杆采用可充气的刚性复合膜材制作，未充气状态下可以完全折叠收拢，充气后压杆具备足够的轴向抗压刚度，配合索网即可快速成型为完整的承载结构，整个结构不需要额外的辅助支撑，安装时只需要先固定中心节点，依次展开压杆并张拉索网，或者给压杆充气后自动撑开索网达到预紧力阈值，即可完成整体部署，单组结构的部署时间可以控制在15分钟以内，不需要大型吊装设备辅助，适合在交通不便的野外场景、应急救灾场景快速搭建大跨度遮蔽或支撑结构。

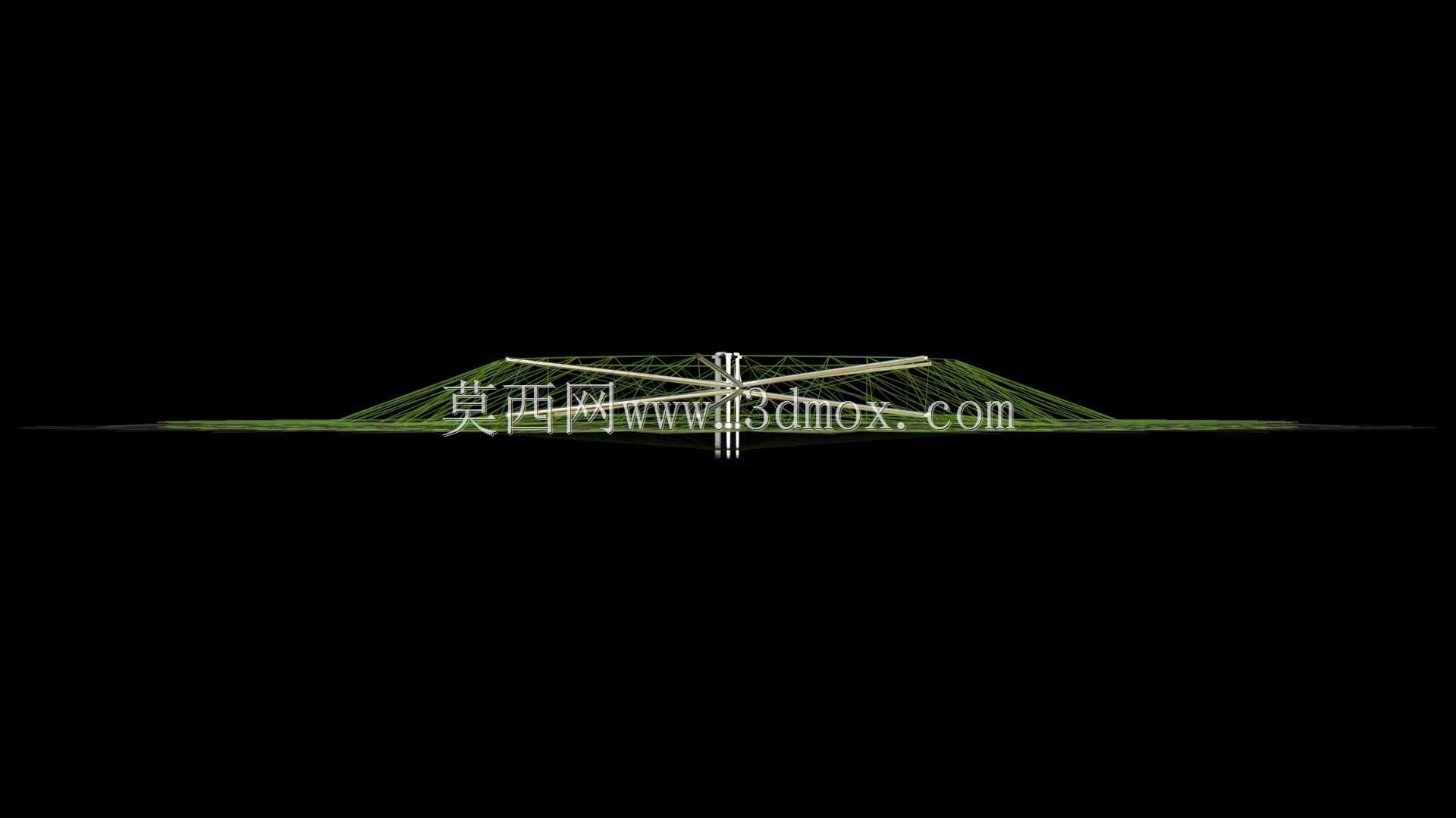

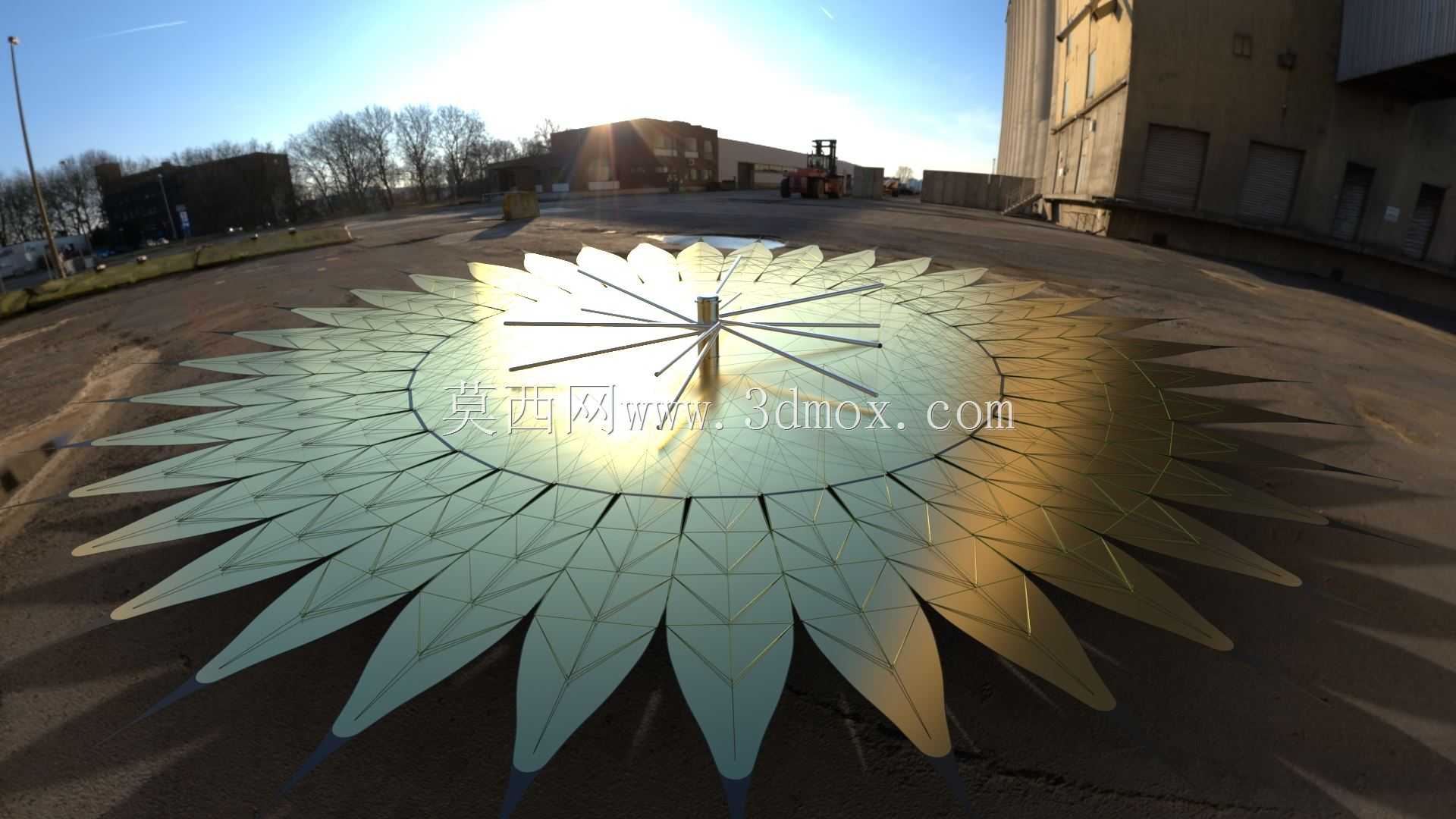

　　从安装边界来看，该结构的底部支撑点不需要做特殊的刚性基础，只需要在每个压杆的外端点设置地锚，将索网的端部拉力传递到地面即可，支撑点的数量和压杆数量保持一致，相邻支撑点的间距误差允许控制在5%以内，对地面平整度的要求远低于传统钢结构，在松软土质、碎石地面都可以通过调整地锚深度来保证索网预紧力一致。结构的外形可以根据实际使用需求调整压杆长度和索网的排布角度，既可以做成中心对称的穹顶形遮蔽结构，也可以调整为单侧悬挑的遮阳挡雨结构，甚至可以多个单元拼接组成更大跨度的连续覆盖结构，拼接时只需要将相邻单元的外端索网节点做刚性连接，统一调整预紧力即可，不需要额外增加过渡承重构件。

　　在结构刚度验证环节，通过有限元模拟可以看到，当结构承受竖向均布荷载时，索网的拉力会自动重新分配，荷载作用区域的索段拉力小幅提升，相邻区域的索段会分担部分拉力，压杆的轴向压力变化幅度控制在8%以内，不会出现局部应力集中的问题；当承受水平风荷载时，结构整体会产生小幅的弹性变形，风荷载消失后可以自动恢复初始形态，不会产生永久变形，这种特性也让该结构适合在大风区域的临时设施场景使用，不需要额外设置抗风缆绳即可满足10级风下的结构安全要求。和传统的临时钢结构支架相比，同覆盖面积下该结构的自重仅为钢结构的1/12，收拢后的体积仅为钢结构的1/20，运输和仓储成本都有大幅降低，同时构件没有易锈蚀的金属部件，在高湿度、高盐雾的沿海区域使用也不需要做特殊的防腐处理，后期维护成本极低。
