抽屉式塑料皮革激光切割加工设备

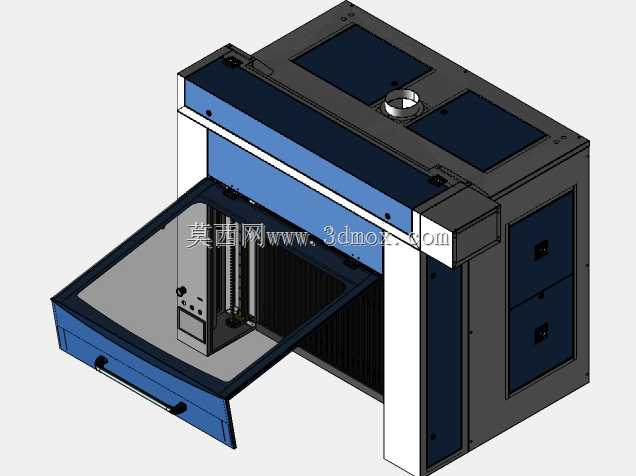

　　这款非金属激光切割设备的结构设计，核心围绕小批量柔性加工场景的使用需求展开，区别于大幅面流水线切割设备，它采用封闭柜式集成结构，整体占地尺寸控制在1.2米见方以内，安装时无需额外预留大型物料输送通道，仅需在设备正前方预留0.8米的抽屉抽拉操作空间即可，适配广告制作门店、皮具打样车间、塑胶件修边工位这类场地面积有限的加工场景。设备的上半部分为激光发生与光路集成舱，顶部预留的圆形接口是除尘系统对接位，加工产生的烟气可通过该接口直接接入车间集中除尘管路，也可配套小型单机滤筒除尘器使用，避免切割烟尘扩散到操作区域。舱体内部的光路安装位做了分层加强设计，导轨安装面预留了0.2mm的加工调整余量，装配时可通过配磨垫片调整光路同轴度，

　　保证激光焦点在整个加工幅面内的位置偏差不超过0.1mm，满足薄型材料的高精度裁切要求。下半部分的抽屉式加工台是这款设备的核心结构特点，抽拉结构采用双侧重型直线导轨承载，台面额定承载能力可达30kg，放置整张1m*0.8m幅面的皮革、亚克力板、PVC片材时不会出现台面下垂变形；抽屉前端安装的嵌入式长拉手符合人体操作高度，操作人员站在设备正前方即可完成上下料操作，无需探身进入设备内部，相比翻盖式结构的同类型设备，上下料效率可提升30%左右，同时也能避免翻盖结构长期使用后出现的铰链变形、密封不严问题。设备侧面的电气舱采用双层门密封结构，内层为电磁屏蔽钢板，外层为装饰防护门板，电气元件安装板预留了通用安装孔位，可兼容不同功率的激光电源、

　　控制板卡安装需求，维护时仅需打开外侧门板即可完成常规接线、元件更换操作，无需拆解设备主体框架。机架整体采用2mm厚冷轧钢板折弯焊接成型，所有焊接位置都做了打磨平整合金原子灰找平处理，外表面采用蓝灰双色静电喷塑，蓝色区域对应操作功能区，灰色区域为设备主体框架，视觉上可快速区分操作区域与设备主体，同时喷塑层的耐磨性能可满足车间环境下长期使用的防刮擦要求。在实际加工场景中，这款设备可完成20mm厚度以内亚克力板的切割、3mm厚度以内真皮与人造革的镂空裁切、薄塑料片的异形轮廓冲切，相比传统刀模裁切工艺，无需提前制作刀模，导入二维加工图纸即可直接启动加工，特别适合小批量定制件、样品打版的加工需求，加工时抽屉关闭后设备形成封闭加工腔，

　　可阻挡激光散射，避免操作人员误触激光束，安全防护等级满足车间常规加工的安全要求。设备底部预留了四个脚轮安装位与可调支撑脚安装孔，用户可根据自身场地移动需求选择安装脚轮或者固定支撑脚，安装脚轮时可在车间内灵活推移设备，调整设备布局时无需吊装，两名操作人员即可完成移位；安装固定支撑脚时可调整设备水平度，避免地面不平整导致的机架变形、光路偏移问题。加工台面采用蜂窝板加铝合金支撑板的双层结构，蜂窝板可在切割时支撑薄型材料，避免材料下垂影响切割精度，下方的铝合金支撑板可阻挡激光穿透，保护抽屉底部结构，长期使用后蜂窝板出现烧蚀损坏时，仅需松开台面四周的固定螺丝即可快速更换，无需整体更换抽屉结构，降低后期维护成本。设备正面抽屉上方预留的操作面板安装位，可集成触控显示屏、状态指示灯、急停按钮，操作人员调整加工参数、启动暂停设备时无需外接操作终端，所有操作都可在设备正面完成，操作动线短，适合单人值守的加工工位使用。
