型材加工用四锯定尺切割设备结构

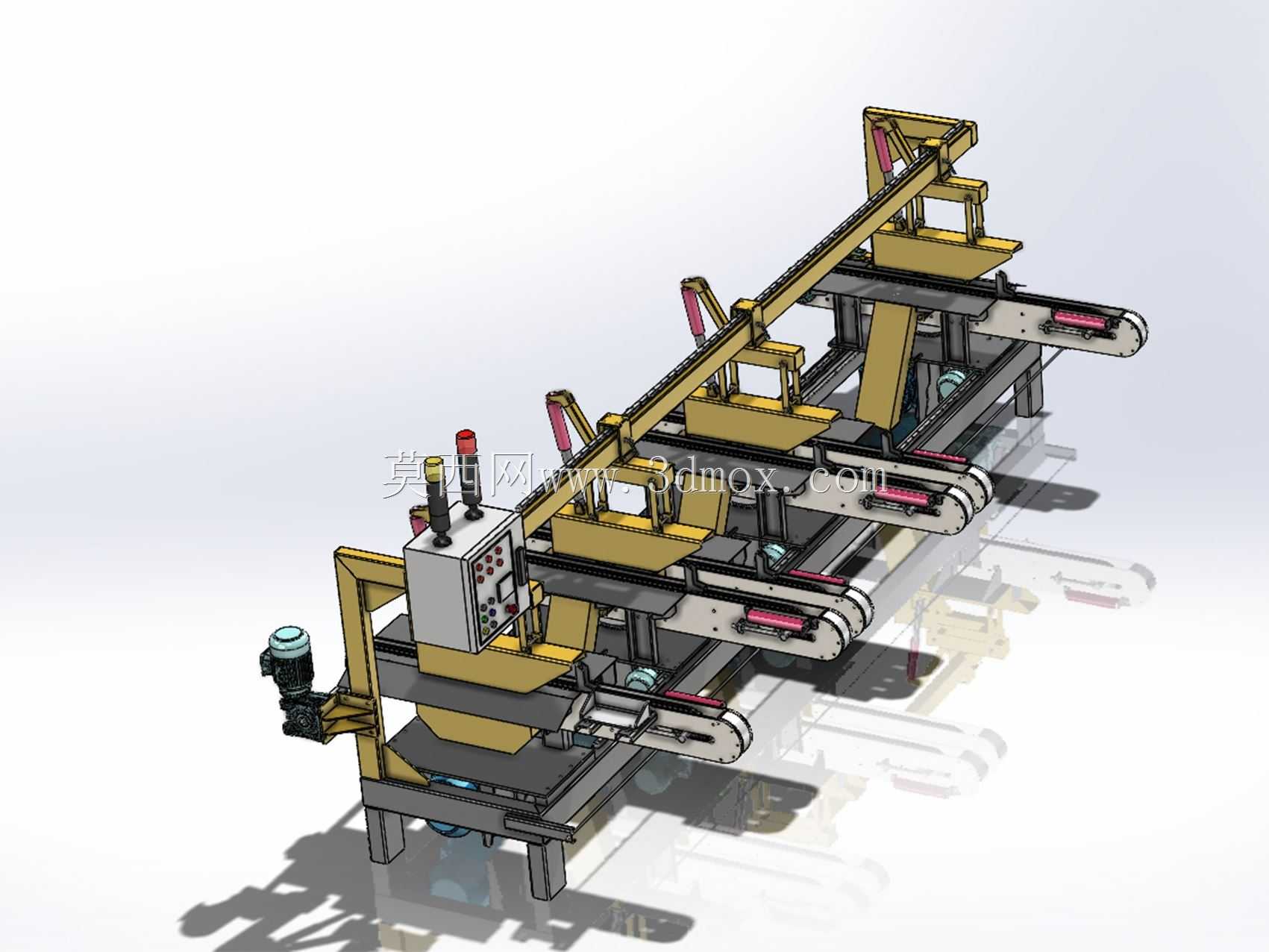

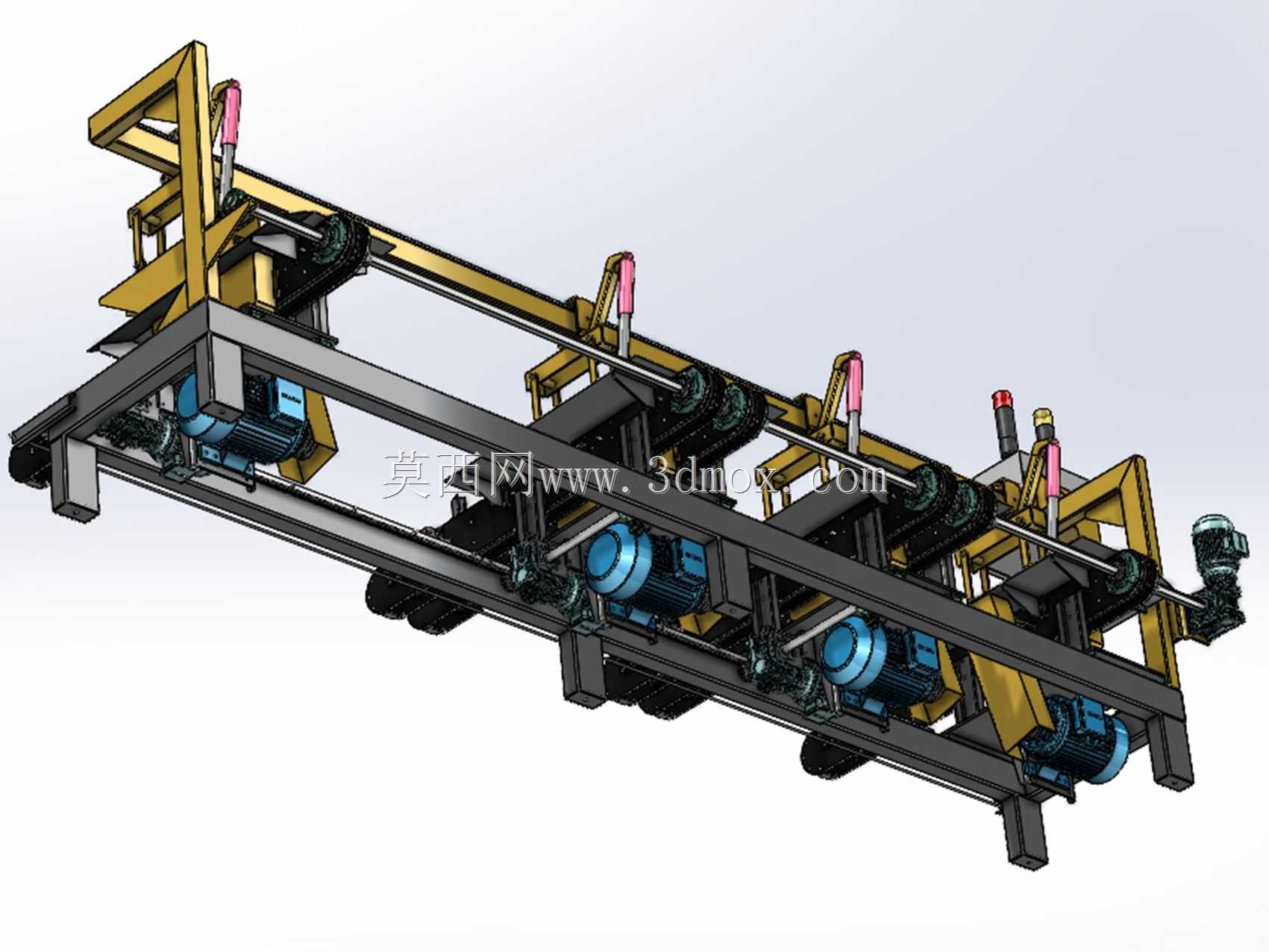

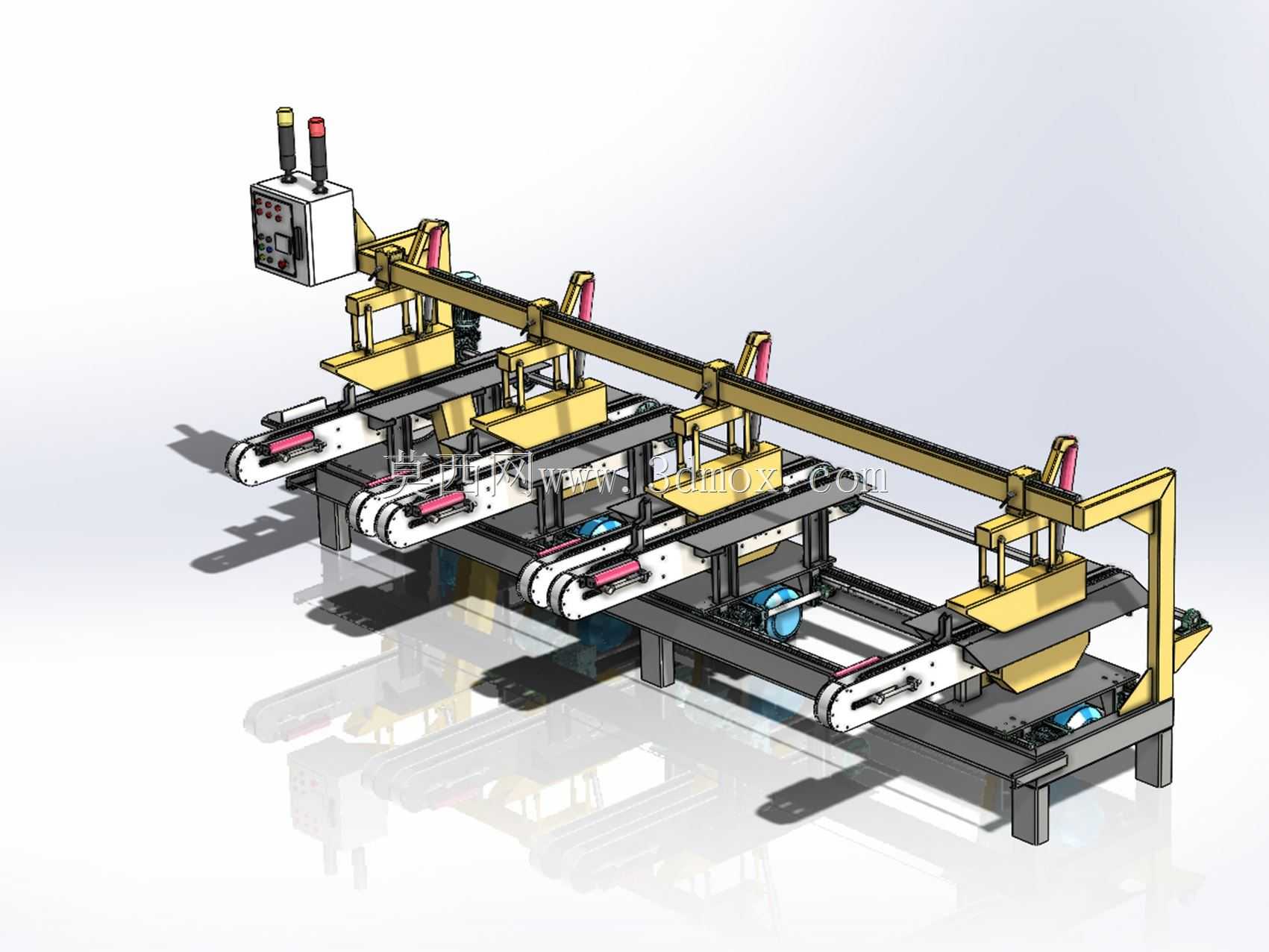

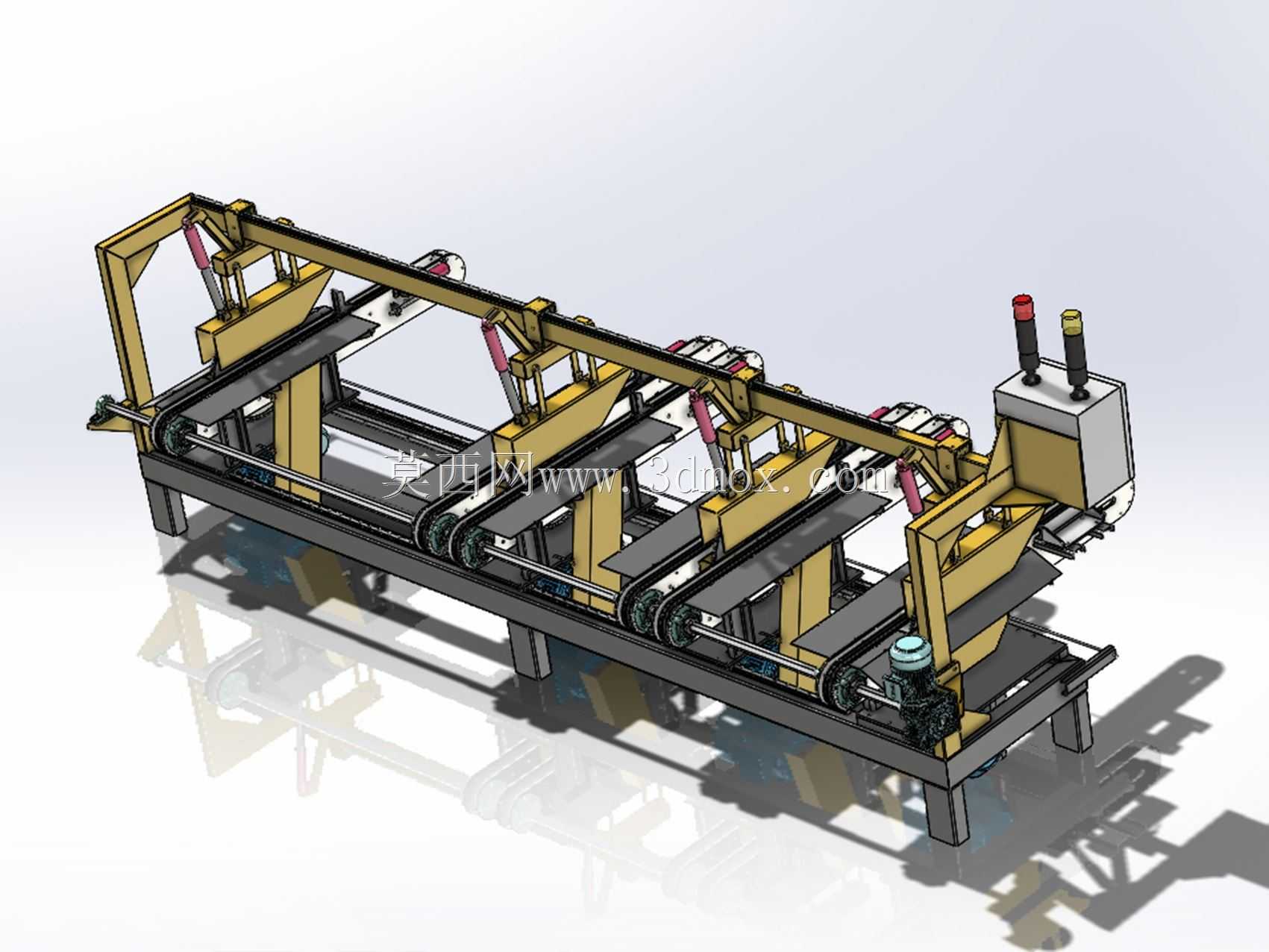

　　在铝型材、轻钢龙骨、长条金属型材的批量加工产线中，定尺锯切是决定后续组装精度、材料利用率的核心工序，传统单锯往返式切割需要人工多次测量、逐段送料，不仅单根型材加工节拍长，多次定位带来的累计误差还会导致同批次型材长度公差波动大，无法适配装配式构件、标准化型材组件的互换装配要求，四锯定尺机正是针对这类长型材批量定尺切割需求开发的专用加工设备。从整体结构布局来看，该设备采用龙门式横梁横跨多工位输送线的排布方式，底部为分段式链板输送机构，每段输送线对应一组独立的压紧定位组件，上方横梁上搭载四组可沿导轨横向滑移调整间距的锯切单元，可根据单次加工的定尺长度要求，提前调整四个锯头的相对位置，一次送料即可完成三段定尺型材的同步切断，

　　相比单锯设备加工效率提升两倍以上，同时避免多次送料带来的定位误差。设备的设计过程中，首先要考虑的是长型材输送过程中的直线度保持问题，底部输送链板采用带侧向定位挡边的结构，每间隔五百毫米设置一组可调侧向导轮，可根据加工型材的截面宽度调整导轮间距，避免型材在输送过程中出现偏斜，导致锯切端面出现斜口、尺寸超差。锯切单元的设计上，每个锯头都配备独立的垂直进给气缸与水平压紧块，锯切动作触发前，压紧块会先将型材牢牢压在输送台的支撑面上，避免锯片接触型材时出现窜动，导致锯片崩齿或者型材切口出现毛刺；每个锯头的横向调整位置都配有数显标尺，调整间距时可直接读取当前锯头的位置坐标，无需反复测量核对，缩短换产调整的时间。从安装边界来看，

　　该设备整体长度方向适配六米标准型材的上料需求，整体宽度不超过三米，横梁高度距离地面约两米二，安装时需要在地面预埋地脚螺栓，保证设备底座的水平度误差不超过每米零点一毫米，避免长期运行后机架变形影响锯切精度；设备的电控箱布置在进料端的侧方位置，操作面板高度距离地面一点五米，符合人工站立操作的人机工程学要求，面板上设置有每个锯头的单独启停按钮、输送线速度调节旋钮、压紧力调节旋钮，可根据不同材质、不同壁厚的型材调整加工参数，比如切割薄壁铝型材时适当降低锯片进给速度、减小压紧力，避免型材被压变形，切割厚壁型钢时适当提高锯片线速度、增大压紧力，保证锯切过程的稳定性。设备的出料端配套有导料斜槽，切断后的定尺型材会顺着斜槽滑落到集料架上，

　　无需人工在锯切位置接料，降低操作安全风险。在锯切单元的防护设计上，每个锯片外侧都安装有可开合的安全防护罩，防护罩与设备的安全回路联锁，一旦防护罩被意外打开，所有锯头会立即停止运转，同时输送线锁止，避免安全事故。输送线的驱动端采用伺服电机搭配减速机的传动方案，送料定位精度可控制在正负零点二毫米以内，配合锯头的位置精度，最终成品型材的长度公差可控制在正负零点三毫米范围内，完全满足装配式建筑、工业铝型材框架、标准金属构件的装配精度要求。在实际产线布局中，该设备可对接前端的型材挤出生产线或者型材校直设备，实现从原料成型到定尺切断的连续化加工，也可单独作为离线切割工位，配合人工上料架完成批量型材的定尺加工；针对不同截面形状的型材，只需要更换输送线上的支撑垫块与压紧块的接触面形状，即可适配方管、圆管、C型钢、异形铝型材等多种截面型材的加工需求，无需对设备主体结构做大幅改动。设备的润滑系统采用集中自动润滑方案，横梁上的锯头滑移导轨、输送链板的铰接点、锯片进给导轨等运动部位，会按照设定的周期自动加注润滑脂，减少日常维护的工作量，同时延长运动部件的使用寿命。锯切产生的切屑会通过底部输送台的落屑槽汇集到设备下方的集屑斗中，可定期集中清理，避免切屑堆积在运动部件表面造成磨损。
