电动摩托车整车结构三维数模

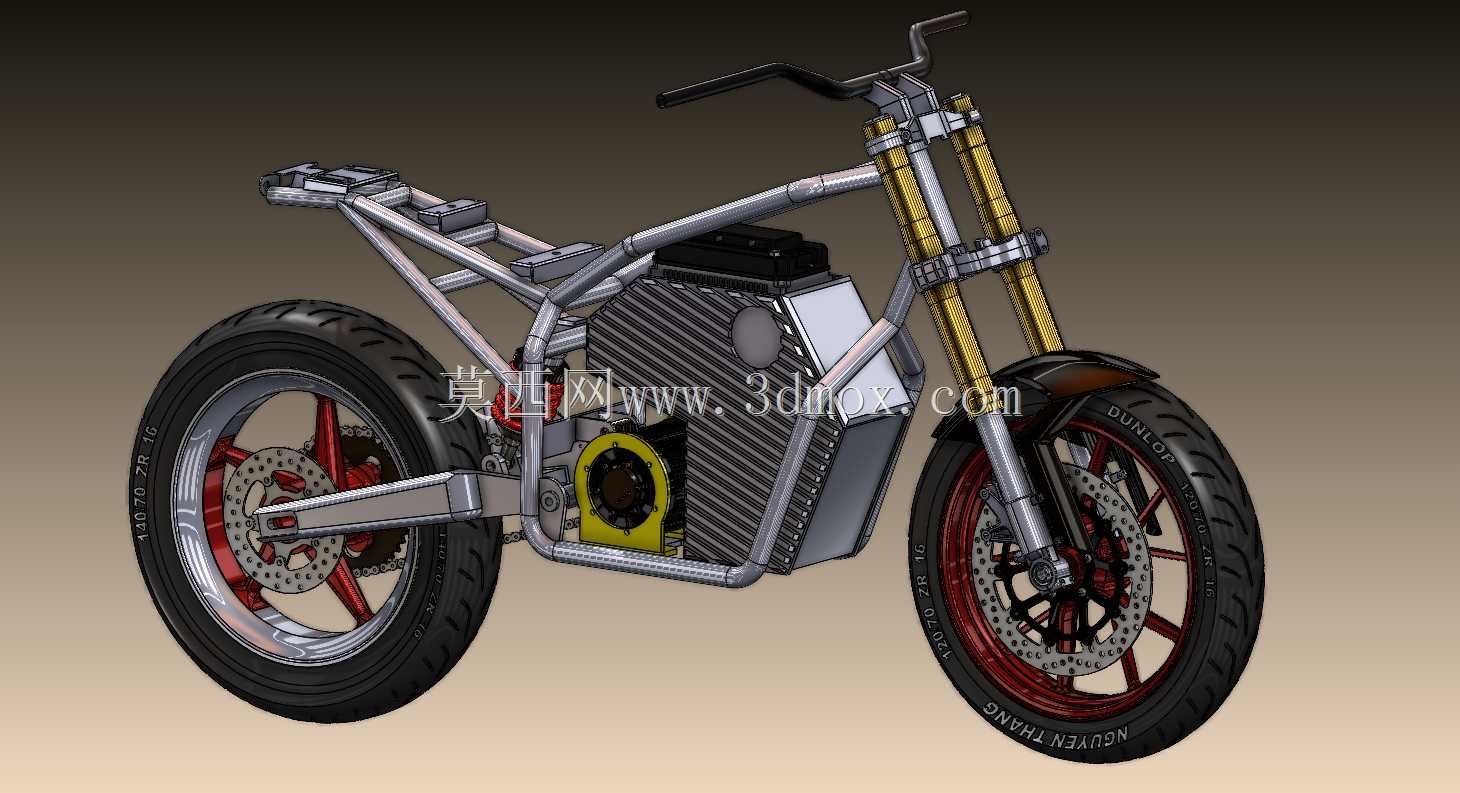

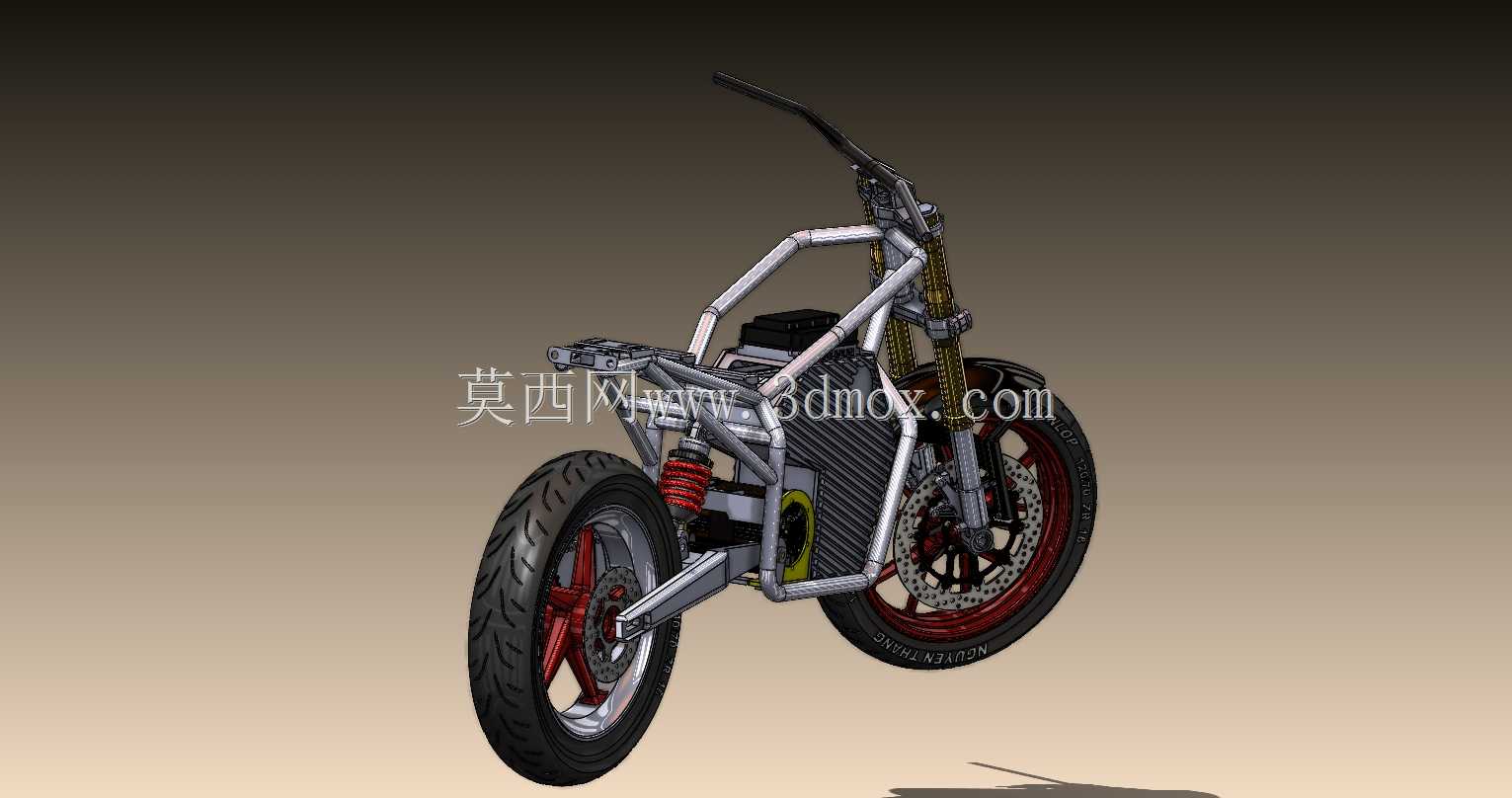

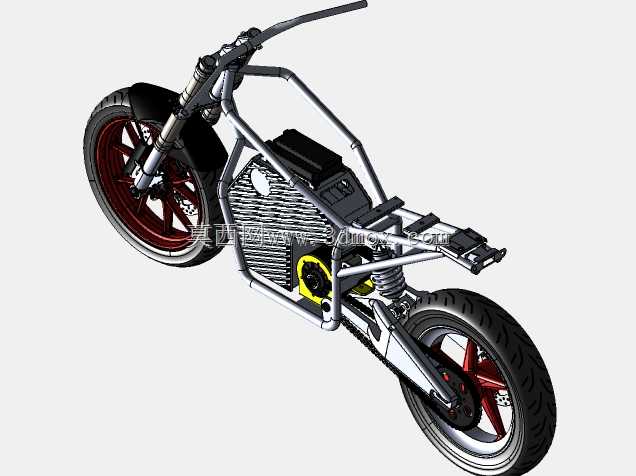

　　这套数模围绕城市短途两轮代步场景搭建，覆盖电动摩托车从承载骨架到行走系统的核心结构，可用于整车总布置校核、零部件干涉检查、改装方案推演以及教学演示。整车采用外露管式车架思路，主管与后摇臂支撑管通过焊接节点形成刚性框架，电池、电控模块集中布置在车架中部低位区域，既压低整车重心，也为前后轮载荷分配留出调整空间。前悬架沿用正置前叉结构，转向立管与车把总成直接连接，前轮通过轮轴、碟刹盘和卡钳组成制动单元；后轮侧设置中置减震与摇臂配合，减震器上端连接车架上部支座，下端锚定摇臂铰接附近，能够在颠簸路面吸收冲击并保持轮胎贴地性。轮辋采用辐条式造型，轮胎外廓、制动盘厚度和卡钳位置均按实车装配关系表达，方便校核转向极限位置下前叉、

　　挡泥板与轮辋之间的间隙。动力部分以电机和电池包为核心，电机输出区域与后轮传动路径相对应，电控箱体安装在车架纵梁之间，周边预留散热与线束走管空间。车把、座椅支撑、后挡泥及脚踏位置构成骑乘人机边界，座椅高度、手把宽度和脚踏前后距离可在数模中直接测量，用于评估不同身高骑手的姿态舒适性。外形边界方面，整车长度主要受前后轮轴距和前叉后倾角影响，宽度由车把、轮胎及脚踏外伸量决定，高度则随车把抬升量和前叉行程变化；在总布置时需要重点检查电池包与车架管梁的安装孔位、电机与摇臂的运动间隙、减震压缩极限下轮胎与车架后部的避让关系，以及制动管路、线缆沿车架走向时的折弯半径。该结构不以覆盖件造型为重点，而是把机械连接关系、轮系运动空间和承载路径清晰呈现，适合在两轮电动车开发前期进行方案比对，也可作为管式车架设计、悬架布置和电驱系统集成的参考样例。
