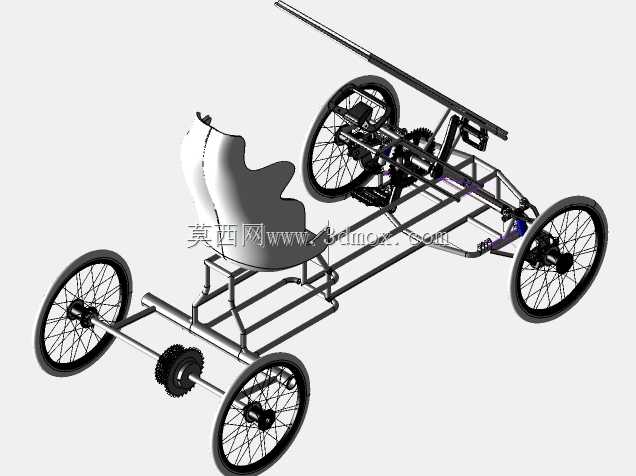

卧式躺姿人力驱动四轮骑行代步装置

　　这款四轮骑行代步装置采用卧式躺姿骑行布局，区别于传统两轮自行车的直立骑行姿态，核心应用场景覆盖景区休闲观光、园区短途通勤、户外休闲骑行、特殊人群代步等多个领域，相比传统两轮车，四轮布局天然具备静态与动态稳定性，骑行过程中无需额外掌握平衡技巧，即便骑行者平衡能力较弱也可轻松操作，大幅降低了骑行的学习门槛与侧翻风险。从功能特性来看，装置采用纯人力链传动结构，动力输入单元设置在骑行者躺姿状态下的脚部位置，匹配双踏板曲柄结构，通过链条将动力传递至后轴的驱动链轮，后轴采用同轴双侧轮布局，链轮与后轴之间设置单向棘轮结构，可实现滑行状态下踏板无需随动，降低长距离骑行的体力消耗。转向系统采用拉杆式转向结构，操纵杆设置在骑行者身体侧上方，

　　手部握持位置匹配躺姿状态下的手臂自然伸展角度，通过横拉杆连接前轮转向节，转动操纵杆即可同步带动两个前轮完成转向动作，转向传动比经过适配调校，既不会出现转向过于灵敏导致的行驶跑偏，也不会因转向比过大造成转向操作费力。车架主体采用圆管焊接式框架结构，主纵梁沿车身长度方向布置，承担座椅、传动系统、转向系统的主要载荷，前部设置横向圆管连接两个前轮的转向节安装座，后部横向圆管连接后轮轴安装座，中部框架预留座椅安装点位，整体车架的焊接节点均采用三角加强结构，避免长期交变载荷下出现焊缝开裂问题。座椅采用一体化人体工学曲面造型，靠背与坐垫的弧度贴合人体躺姿状态下的腰背、臀部曲线，可分散骑行过程中身体对座椅的局部压力，

　　即便长时间骑行也不易产生腰背酸痛的问题，座椅通过螺栓固定在车架中部的安装支架上，可根据不同身高骑行者的需求调整前后安装位置，适配不同腿长的骑行者操作踏板。外形尺寸方面，整车长度控制在1.8米左右，宽度控制在0.8米左右，整体高度不超过0.7米，较低的整车重心进一步提升了行驶过程中的稳定性，安装边界上，前轮轮距与后轮轮距保持一致，转向过程中前轮的最大摆角控制在30度以内，最小转弯半径可控制在2米以内，可在狭窄的园区步道、景区观光道上灵活转向，无需过大的回转空间。轮组采用常规自行车辐条轮结构，匹配充气橡胶轮胎，可过滤铺装路面上的细小颠簸，提升骑行过程中的平顺性，前后轮均采用轴销式安装结构，轮组拆卸维护便捷，

　　传动链条的张紧度可通过后轴的安装长槽进行调整，避免链条长期使用拉长后出现跳齿、脱落问题。从设计思路来看，这款装置优先保障骑行的舒适性与安全性，放弃了传统自行车的高重心两轮布局，采用低重心四轮结构，躺姿骑行姿态可让骑行者的背部获得完整支撑，相比直立骑行时腰部承担上半身重量的受力状态，躺姿状态下腰部受力大幅降低，更适合长距离休闲骑行，同时四轮结构在湿滑路面、砂石路面行驶时，即便单个车轮出现打滑，其余三个车轮仍可提供支撑与抓地力，大幅降低摔倒风险。车架的管材选型兼顾强度与轻量化，主承载梁采用壁厚2mm的无缝钢管，辅助支撑管采用壁厚1.5mm的无缝钢管，整体整车重量控制在35kg以内，既保证车架的承载能力可适配体重100kg以内的骑行者，也不会因重量过大造成推行、搬运困难。制动系统采用抱刹结构，制动拉线连接至操纵杆上的制动握把，捏下握把即可同时对两个后轮进行制动，制动力矩经过匹配，可在平缓路面上实现3米以内的制动距离，同时不会因制动力过大出现后轮抱死侧滑的问题。车身前部预留了小型载物架的安装点位，可加装置物篮放置随身物品，满足短途出行携带物品的需求，车架后部也可拓展安装小型拖挂接口，连接小型拖斗携带更多物资，适配户外短途出游的使用需求。
