注塑包胶式五金锉刀逆向结构设计

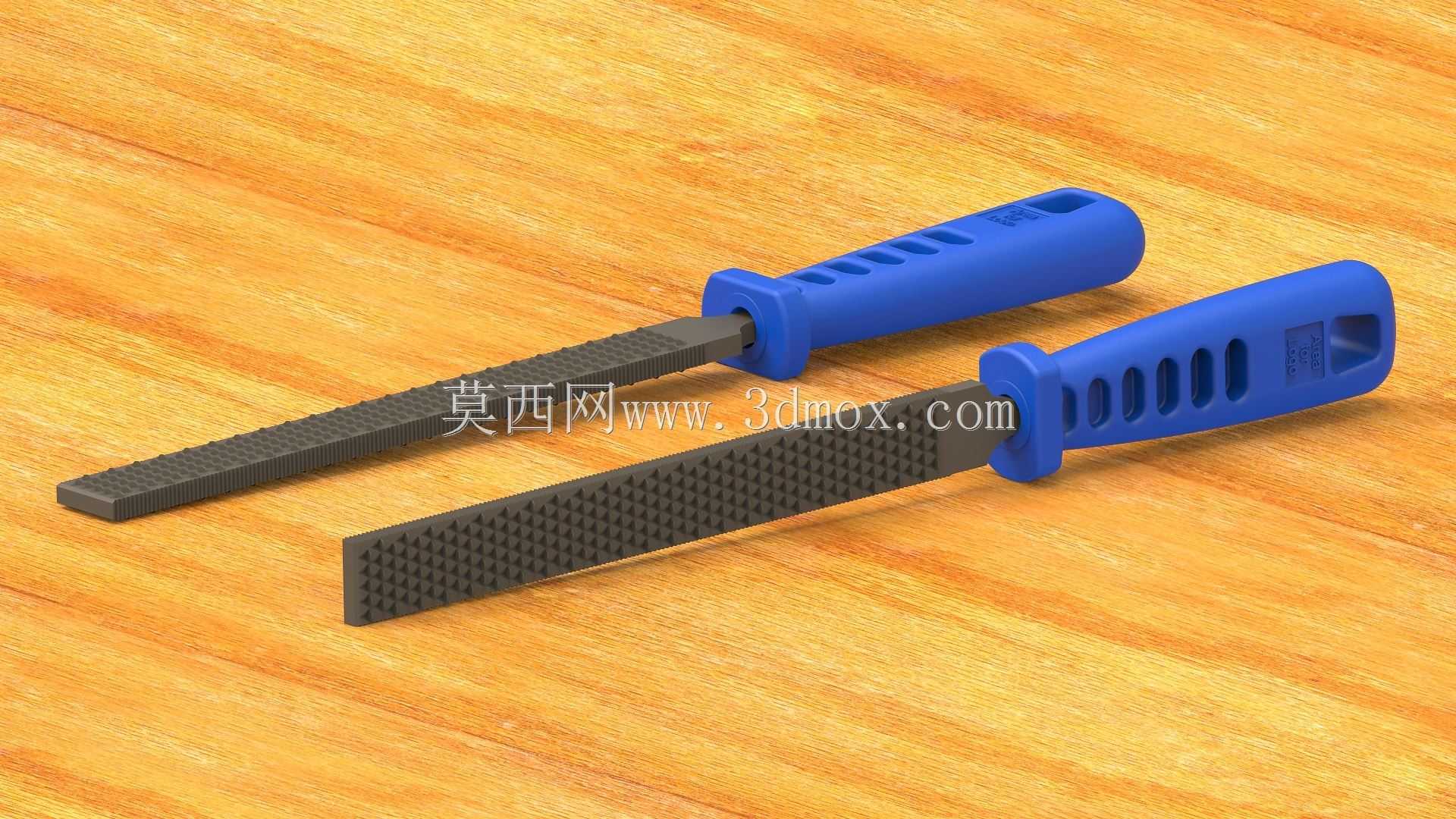

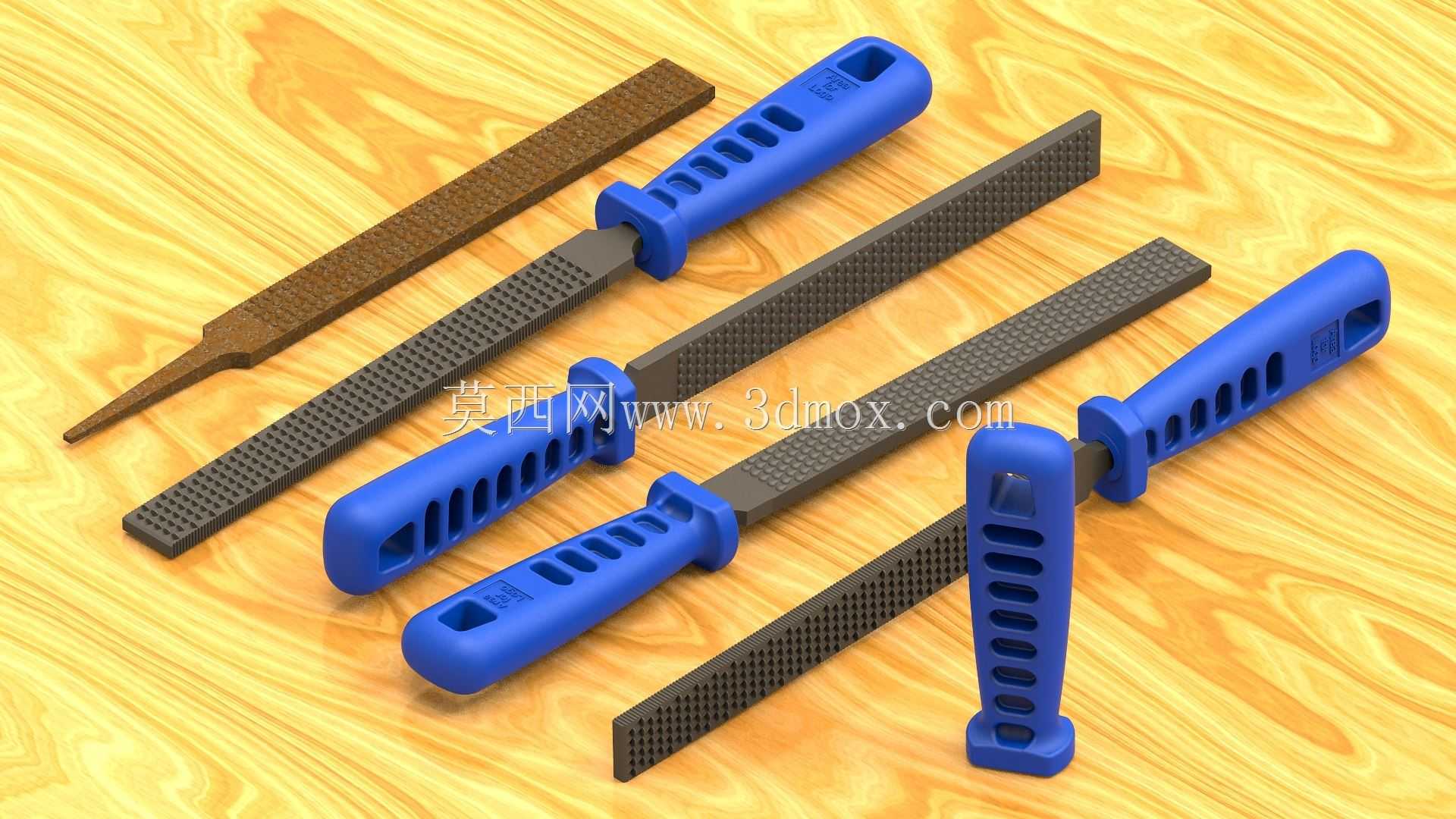

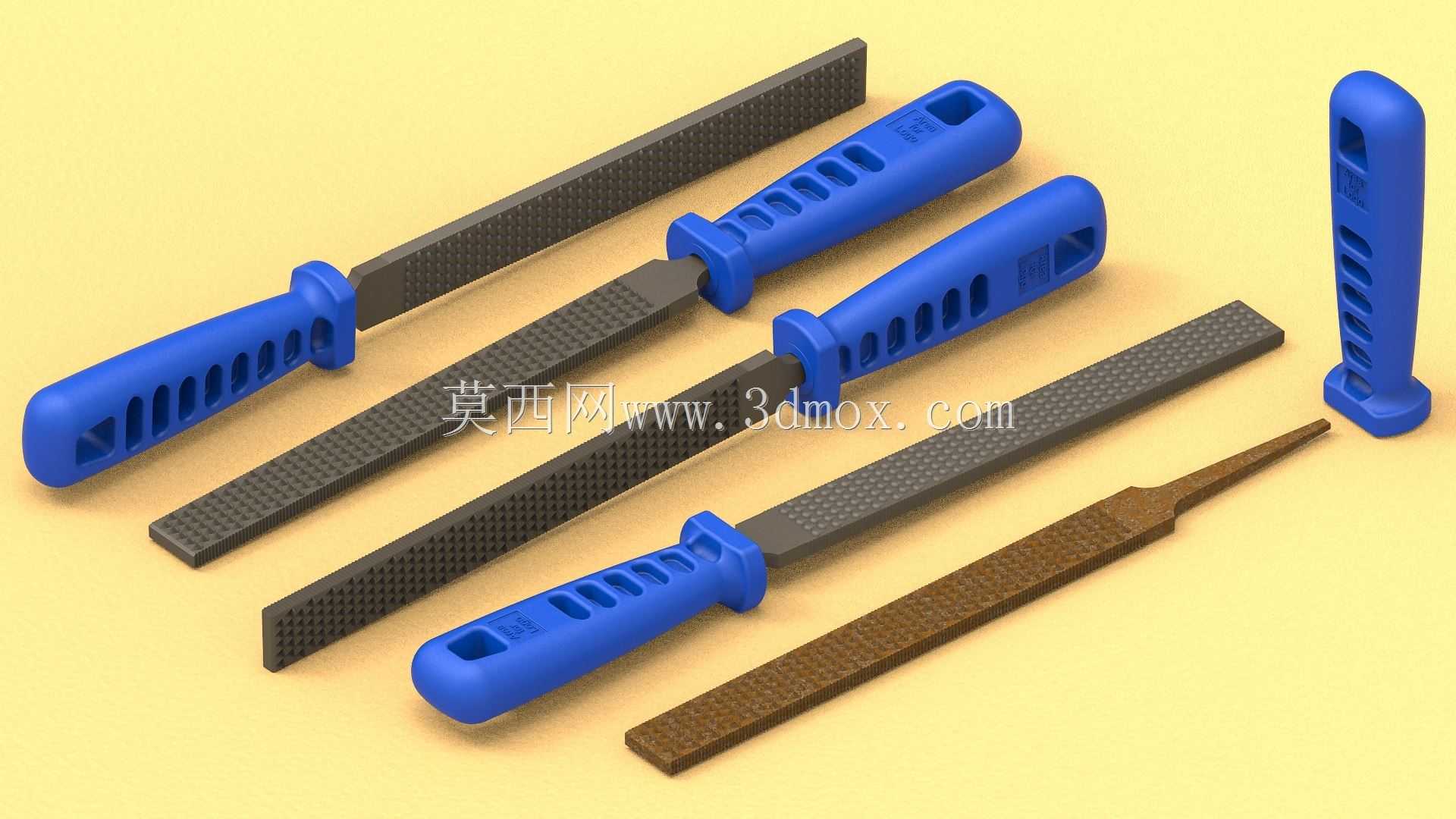

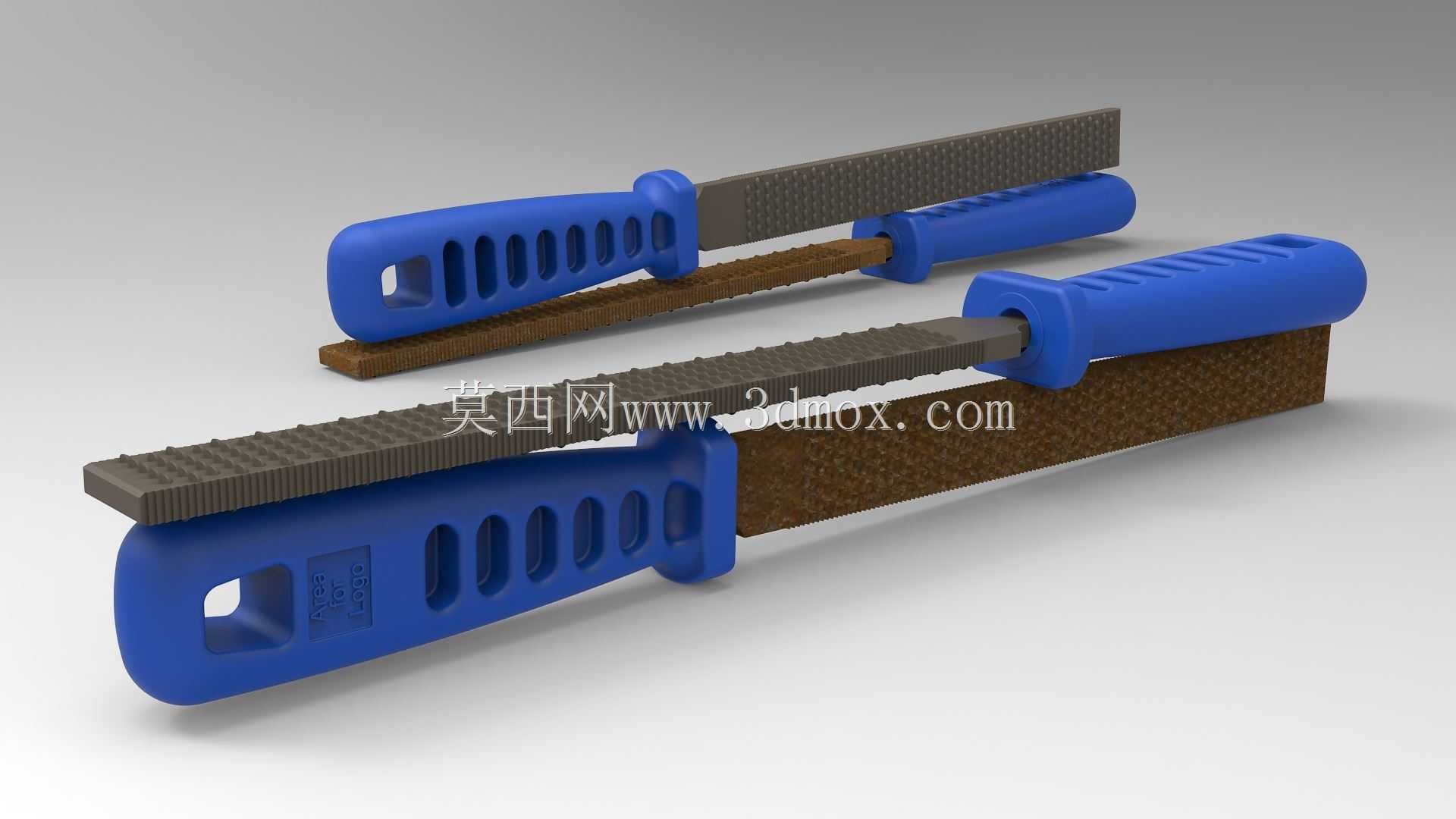

　　这套锉刀结构围绕车间里最常见的手工修整场景展开，钳工台、模具维修工位、装配线尾端的毛刺处理区都能见到同类工具。工件经过铣削、锯切或冲压后，边缘常会留下飞边、分型线和局部余量，大型设备不便介入时，手持锉刀就能完成小范围修形，尤其适合硬木试样、非金属治具、铝件倒角以及注塑件浇口残留的清理。建模时没有把它当成单一外观件处理，而是拆成金属锉身和塑料握柄两个功能区域，再按照实际装配关系还原嵌件注塑的成型逻辑。锉身承担切削与传力，工作段分布密集齿纹，不同面的齿形方向和排布密度存在差异，可对应粗修、细修和平面找平。齿面不是装饰纹理，它直接决定排屑空间和单次吃屑量；逆向还原时需要保留齿纹高度、刃口倾角以及基体厚度，

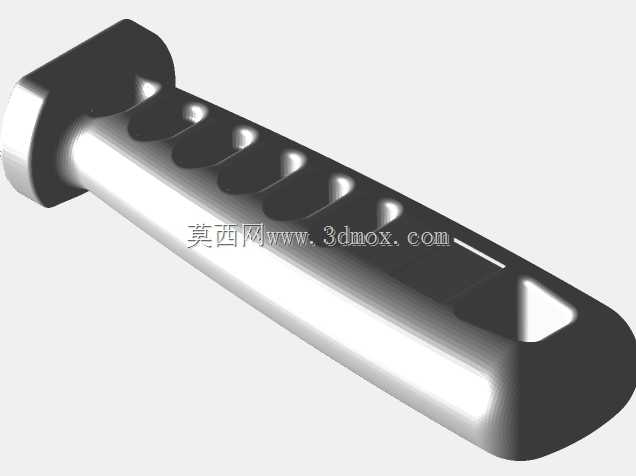

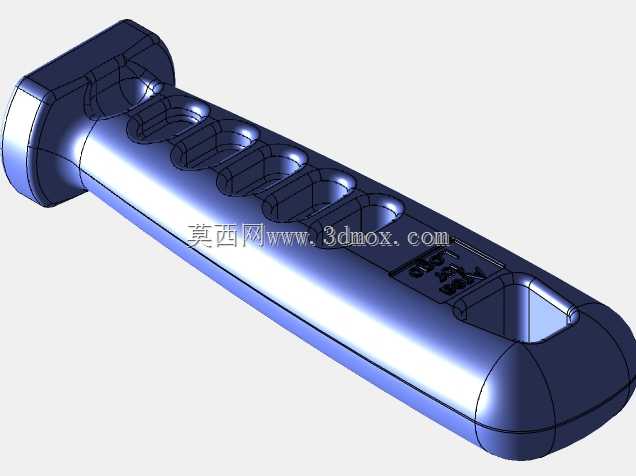

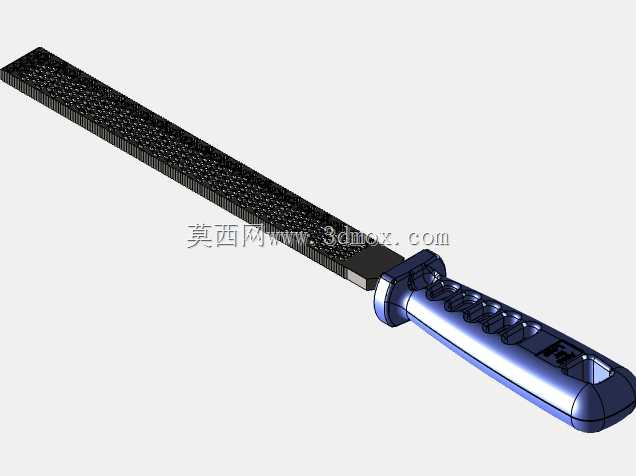

　　否则后续做受力校核或3D打印样件时会丢失工具本身的工艺特征。金属段向手柄内部延伸，形成埋入式连接芯部，这一结构能避免锉削时柄部转动或脱出。手柄采用蓝色包胶塑料造型，外形并非单纯追求圆润，而是按手掌施力路径做了分区。靠近锉身的位置设置过渡挡肩，推锉时可承受虎口前推的反力；中段布置多道纵向凹槽和防滑筋，手指抓握后能形成稳定限位；尾端保留挂孔，便于工具挂板收纳。手柄内腔需要与金属芯部保持足够包覆长度，壁厚在受推压区域逐步加厚，在握持区域则通过筋槽控制收缩，兼顾成型可行性和手持重量。从安装边界看，金属锉身贯穿手柄前端，装配后两者轴线重合，工作段平直伸出，不能出现明显偏摆。手柄外轮廓要保证戴手套操作时仍有足够握持空间，尾端不得形成尖锐凸点，

　　前端挡肩直径应大于手掌局部接触区，以降低滑移风险。锉削方向主要沿工件表面往复运动，因此模型中前后受力关系、柄部包裹深度和锉身截面刚度都要相互匹配。设计思路上，先依据实测点云还原外部曲面，再重建齿纹段、过渡段和埋入芯部；塑料柄单独成体时，可检查拔模斜度、加强筋和嵌件定位面，金属件单独成体时，可核对齿面长度、截面厚度及插入段形状。这样拆分后，既能用于工具结构讲解，也能为嵌件注塑、手柄改型和工装配套提供直观参考。
