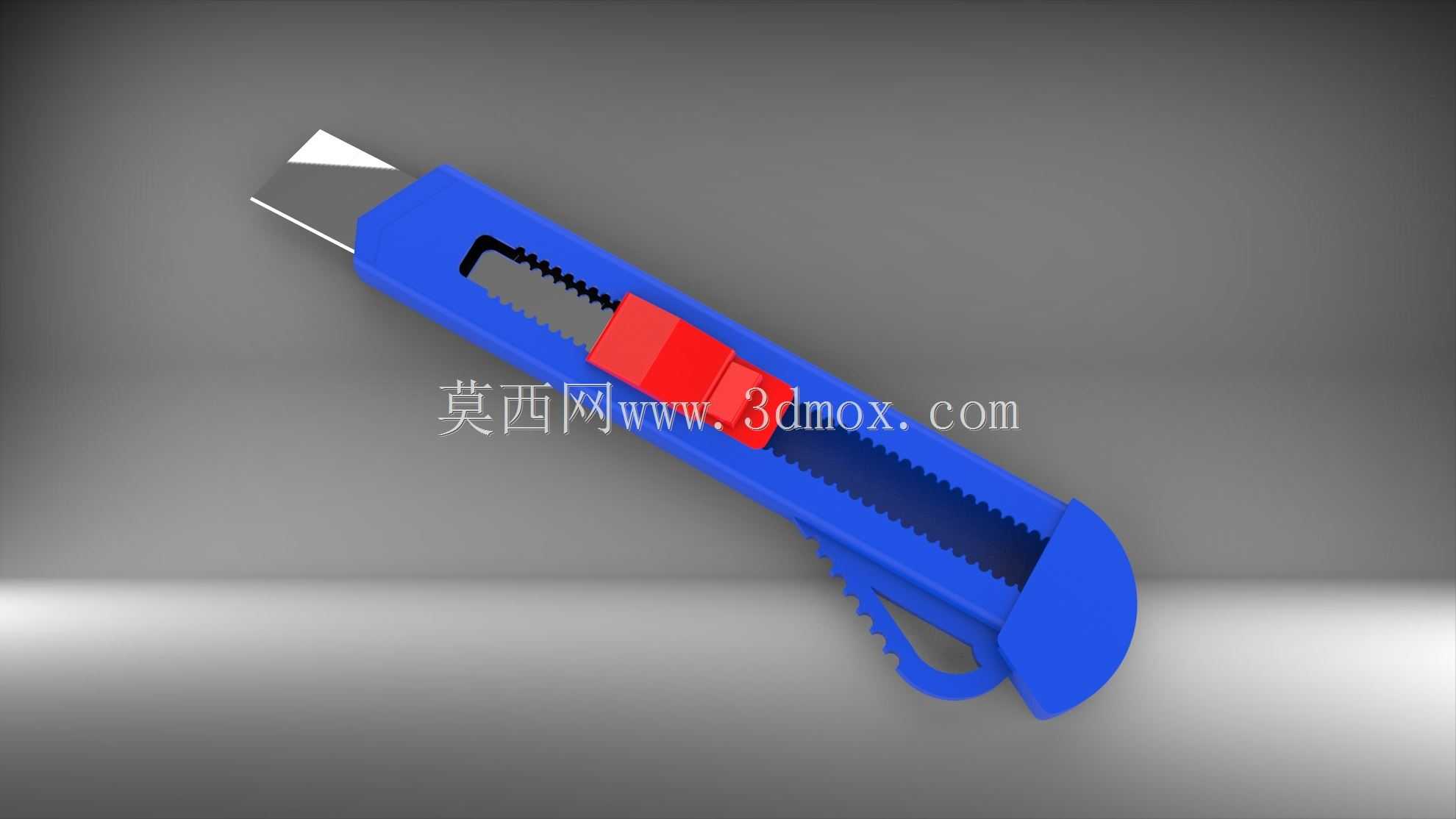

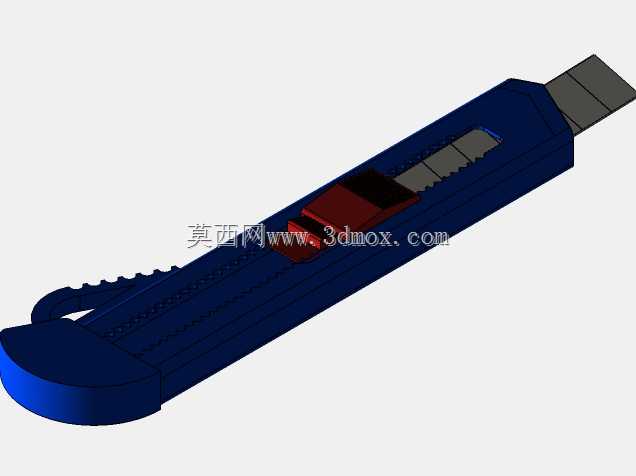

可伸缩推钮式美工切割刀具结构设计

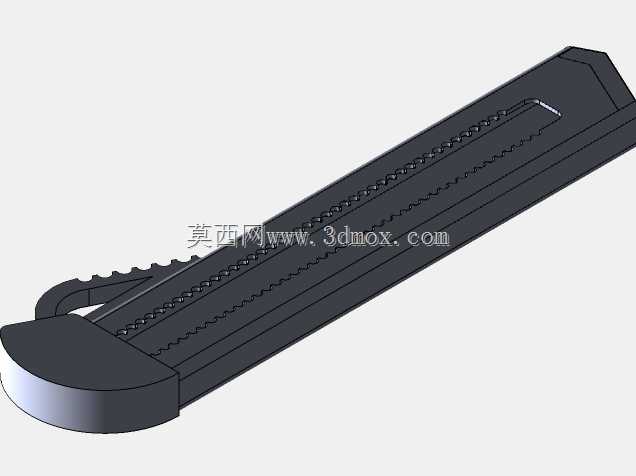

　　推钮内侧设置的弹性卡齿可与壳体内的齿条结构啮合，实现刀片伸出长度的多档位锁定，作业人员可根据待裁切材料的厚度，灵活调整刀片的伸出量，既避免刀片伸出过长导致受力弯折断裂，也能减少刀片不必要的外露长度提升操作安全性。壳体侧面的导轨槽做了等距齿位设计，每个档位的伸缩行程控制在5毫米左右，刚好匹配常规裁切作业下的刀片露出长度需求，推钮表面做了防滑纹理处理，即便手部沾有少量油污、粉尘，也能顺畅推动推钮完成档位调节，不会出现打滑脱手的问题。刀片的固定结构在壳体前端的刀槽位置，刀槽与刀片的配合间隙控制在0.1毫米以内，保证刀片伸缩过程中不会出现左右晃动，裁切时的走刀精度更稳定，不会因为刀片偏摆导致裁切边缘出现毛边、歪斜的问题。日常生产作业场景里，这类手动裁切工具的使用覆盖度极高，从包装车间的纸箱拆封、线束工位的绝缘胶带裁切，到广告制作环节的背胶材料修边、装修现场的壁纸裁切，甚至办公场景下的纸张、薄塑料片修整，都能见到这类工具的身影。不同于固定式刀片的裁切工具，这款伸缩式结构的设计核心，首先解决了刀片外露带来的安全隐患，非使用状态下刀片可完全收纳进外壳内部，避免搬运、存放过程中误触划伤的风险。从结构设计逻辑来看，整个刀具的受力框架采用工程塑料壳体承载，壳体尾部设置的挂孔结构，可配合安全绳、挂扣实现工位悬挂或者随身便携挂载，适配一线作业人员频繁移动作业的使用需求。刀片的伸缩调节依靠壳体中部的推钮结构实现，推钮与壳体内腔的导轨槽做滑动配合，

　　壳体尾部的可拆卸端盖结构，是为了适配刀片折断更换的需求，当刀片前端刃口磨损变钝后，可拆下尾盖将刀片向后推出，沿着刀片上的预制折断线掰掉磨损段，再重新装回即可继续使用，无需整体更换刀片，降低工具的使用耗材成本。从外形尺寸的设计边界来看，整刀的长度控制在160毫米左右，壳体宽度在25毫米上下，握持部分的厚度做了圆弧过渡处理，贴合人手握持的掌部曲线，长时间握持作业不容易产生手部疲劳，壳体边缘全部做了R2以上的圆角处理，没有尖锐的棱角，握持时不会硌手。刀体内部的刀片容纳腔可完整收纳整根标准规格的美工刀片，不需要对刀片做额外裁剪就能直接装入，耗材的通用性极强，市面上常规的18毫米宽度分段式美工刀片都能适配，不需要采购专用规格的替换刀片，

　　减少了耗材采购的选型成本。在结构强度设计上，推钮与卡齿的配合部位做了局部加厚处理，因为这个位置是调节刀片时的主要受力点，频繁推拉调节容易出现磨损，加厚处理后可提升部件的耐磨性能，延长整体的使用寿命；壳体的受力侧壁厚度设置在2.5毫米，可承受裁切时150N左右的侧向压力，正常作业力度下不会出现壳体开裂、变形的问题。刀片锁定后的啮合深度控制在1.2毫米，足够抵抗裁切时刀片受到的反向推力，不会出现裁切过程中刀片回缩的问题，保证作业过程的稳定性。不同于金属壳体的同类工具，这款塑料壳体的重量控制在30克以内，随身携带着几乎没有负重感，放在工具袋、工作服口袋里都不会产生明显的坠重感，适合需要长时间随身携带工具的巡检、维修、安装类作业场景使用。

　　在实际使用的场景适配中，针对不同的裁切材料，刀片伸出长度的档位设计也做了对应匹配，比如裁切薄纸张、薄膜类材料时，只需要伸出第一个档位5毫米左右的长度即可，走刀轻便且安全；裁切瓦楞纸箱、厚纸板类材料时，可伸出两个到三个档位，保证刀片能完全切透材料，不需要反复划切；裁切壁纸、皮革类有一定韧性的材料时，可配合金属直尺导向，伸出合适长度的刀片一次性完成直线裁切，切口整齐无毛刺。壳体上的推钮位置设置在握持时拇指刚好可触碰的区域，作业过程中不需要调整握持姿势，单手握持时拇指就能直接推动推钮调节刀片长度，操作效率更高，不需要双手配合调节，适合高空作业、狭小空间作业等无法腾出双手操作的场景。刀体尾部的挂孔直径设计为8毫米，可适配市面上常见的安全挂绳、工具扣的尺寸，高空作业时可将刀具挂在安全带上，避免工具坠落造成安全事故。整个结构没有复杂的传动部件，所有零件都采用卡扣式装配，生产组装的工序简单，后期如果内部进入纸屑、灰尘导致推拉卡滞，也可以很方便地拆开壳体清理维护，不需要专用工具就能完成拆装，日常维护的门槛极低。
