吉他翼子板锁定式调谐器结构设计

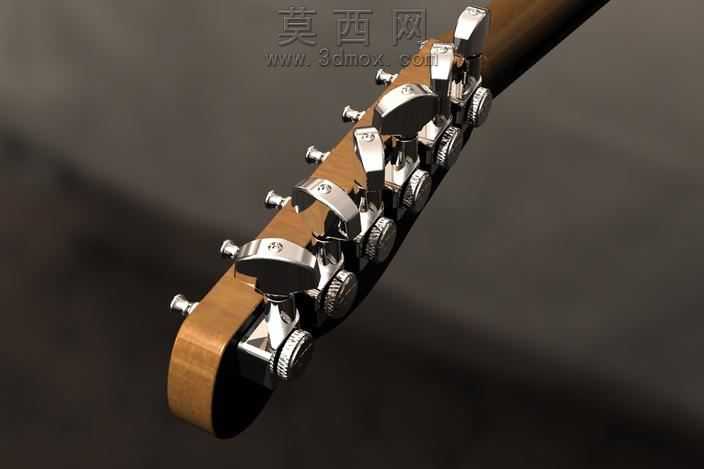

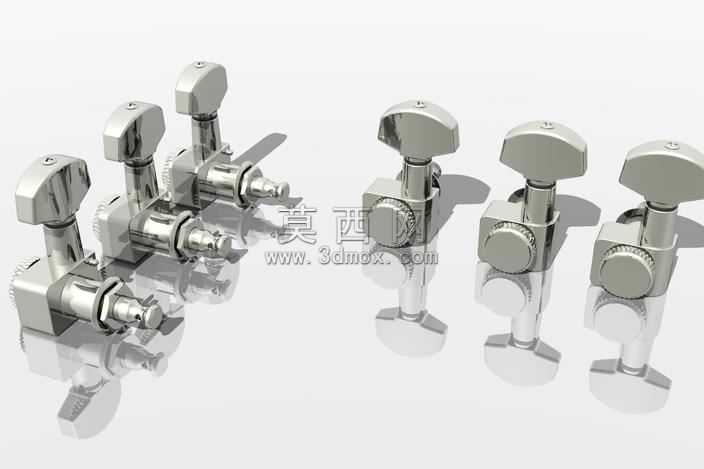

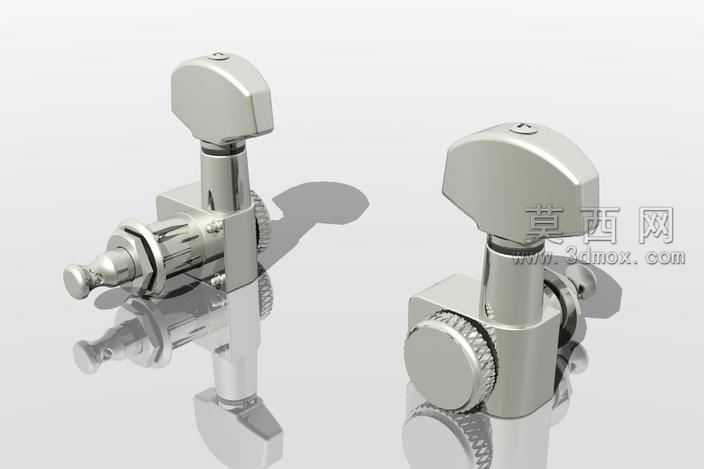

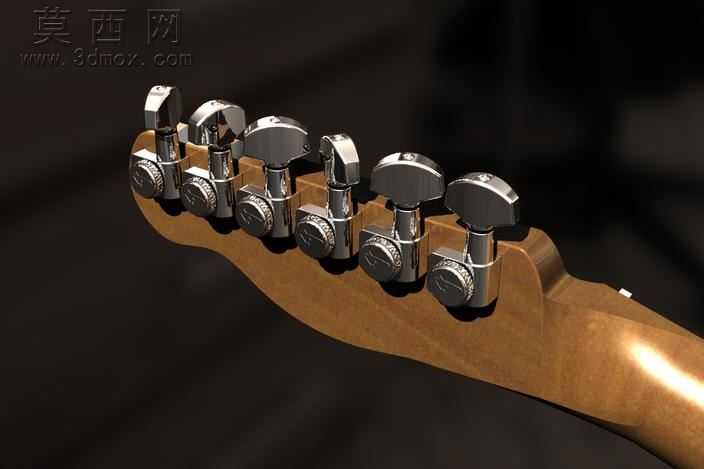

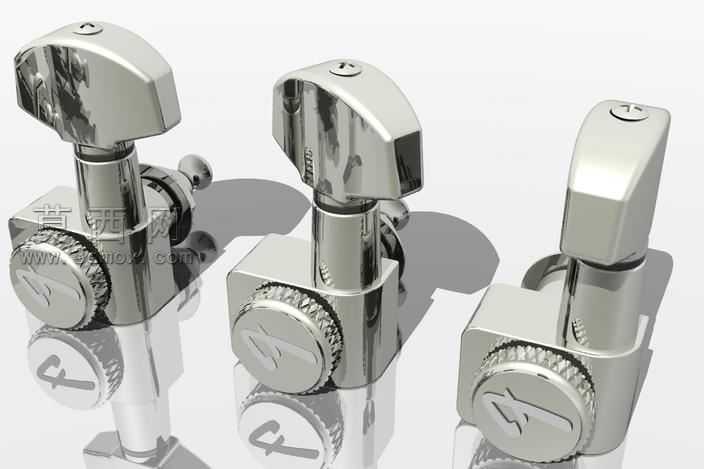

本作品为吉他用翼子板锁定调谐器的三维建模设计，整体采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际量产五金零件的尺寸公差规范进行绘制，装配关系完全还原实物的运动逻辑与配合精度。建模过程中首先对调谐器的核心功能模块进行拆分，分别完成旋钮帽、蜗杆传动副、锁紧翼板、弦轴柱、安装基座等独立零件的建模，其中旋钮帽采用符合人体工学的弧面造型，边缘做圆角过渡处理，既保证握持旋转时的舒适手感，也兼顾外观的金属质感表现；蜗杆传动部分严格按照传动比参数绘制齿形，确保旋转调节时的顺滑无卡顿，同时还原了传动副的自锁特性，避免琴弦张力带动弦轴回转跑音。材质渲染阶段针对不同零件的材质特性做了区分处理，金属结构件采用镀铬亮面金属材质，调整反射率与粗糙度参数模拟真实五金件的抛光电镀效果，基座部分做了细微的磨砂质感区分，锁紧机构的活动接触面做了轻微的磨损质感处理，提升模型的真实感。结构设计上重点优化了翼板锁定结构，相比普通开放式调谐器，该结构通过侧面翼形扳动件带动内部锁紧块夹紧弦轴，锁紧后可完全固定弦轴位置，杜绝吉他使用过程中因琴弦振动、温度湿度变化导致的音准偏移，同时安装基座采用标准吉他琴头的孔位参数，可直接适配主流民谣、电吉他的安装尺寸，无需额外打孔改造。整体装配完成后进行了运动干涉检查，验证了旋钮旋转调节、翼板锁紧解锁两个核心动作的全行程无干涉，所有配合面的间隙控制在五金冲压、机加工工艺可实现的公差范围内，既满足结构功能需求，也符合实际量产的工艺要求，渲染输出的效果图完整呈现了产品的金属质感与结构细节，可直接用于产品演示、加工参考等场景。
