家用台式送风设备结构设计方案

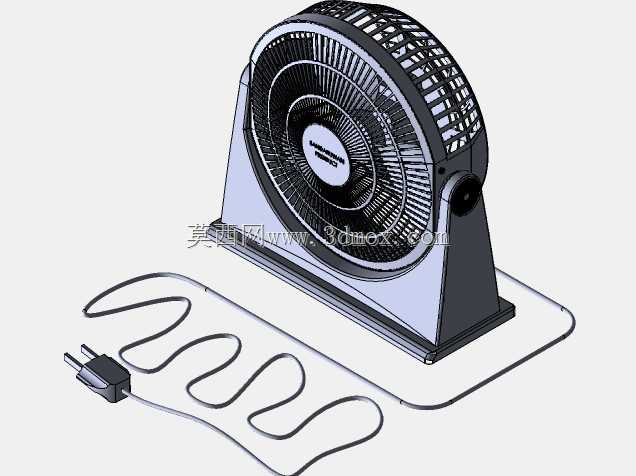

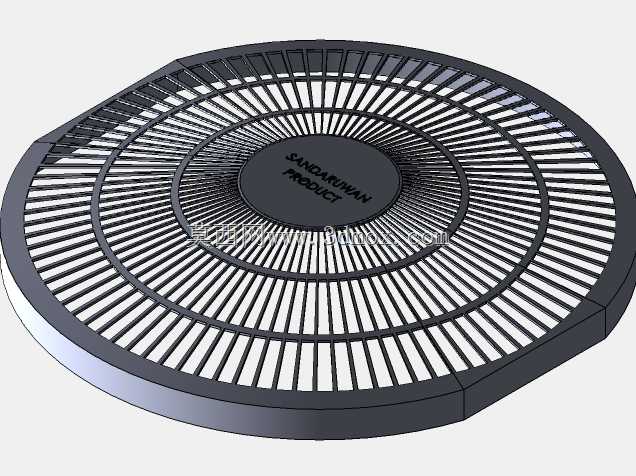

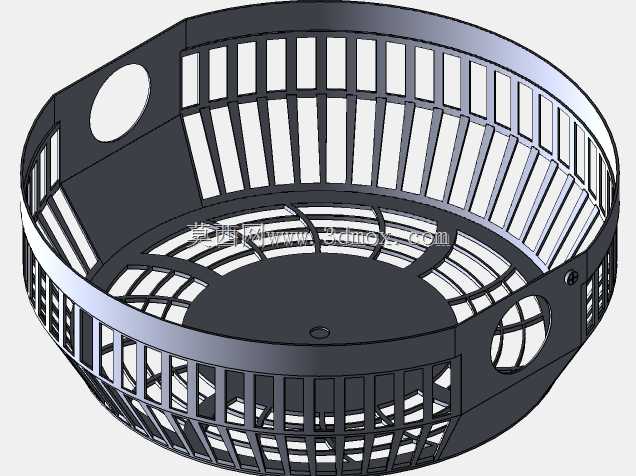

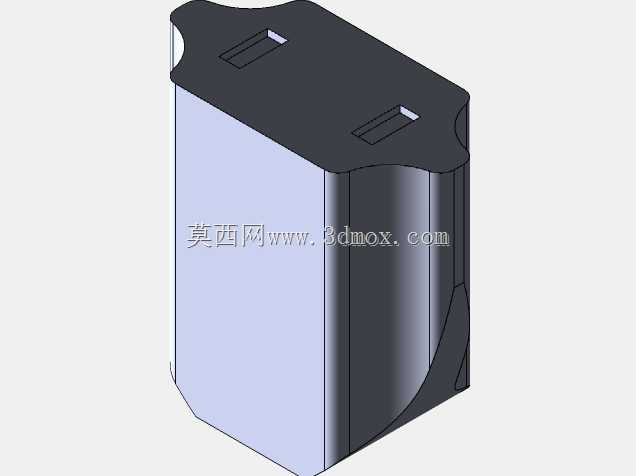

　　日常民用场景里的台式送风设备，核心作用是通过驱动扇叶旋转加速室内空气流通，在办公桌面、居家卧室、小型商铺前台等局促空间内完成定向送风，相比落地扇占用台面面积更小，相比吊扇无需顶部固定安装，适配多数1.2米宽度以内的常规桌面摆放需求。从结构设计逻辑来看，这类设备的整体布局遵循重心下沉原则，底座部分预留足够配重安装空间，确保扇头仰角调整至最大角度、最高转速运行时不会出现侧翻，底座与桌面接触位置预留防滑胶垫安装位，避免运行振动带来的位移问题。扇头部分的网罩采用前后分体卡扣式设计，前网罩预留装饰标识安装位，后网罩通过锁母与电机端盖固定，扇叶与电机输出轴采用D型轴配合加顶丝固定的方式，避免长期启停交变载荷下出现扇叶松动打滑的问题。

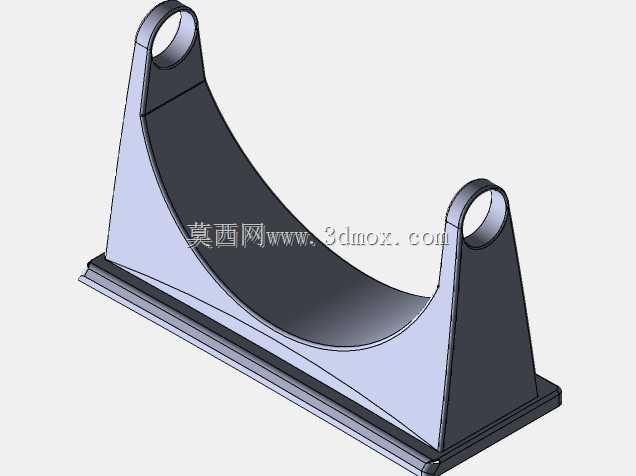

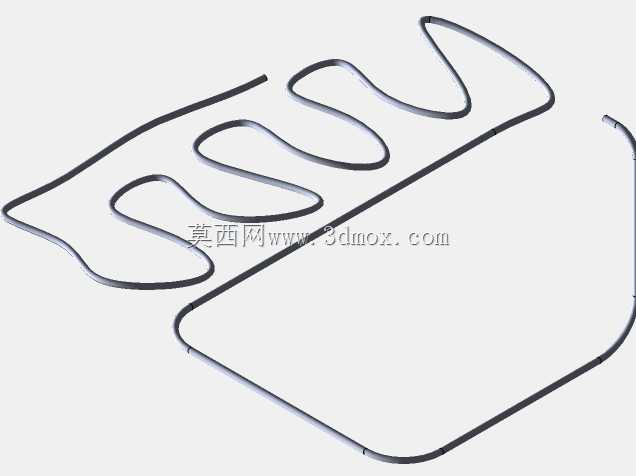

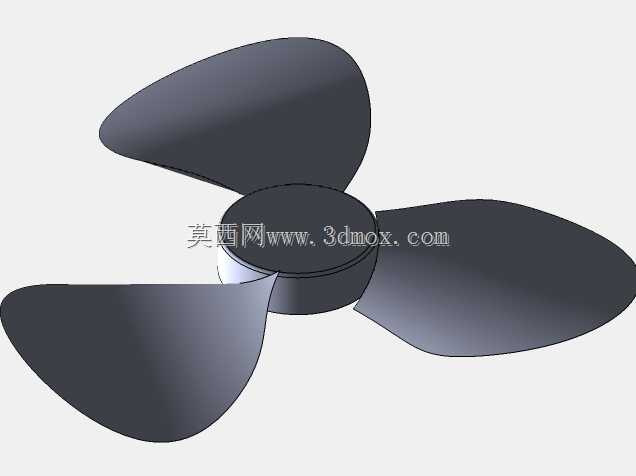

　　摇头机构采用曲柄连杆结构，将电机主轴的旋转运动转化为扇头的往复摆动，摆动角度覆盖水平方向120度范围，同时在扇头与支架连接位置设置阻尼转轴，支持垂直方向上下30度的仰俯角调节，满足不同坐姿高度下的送风指向调整需求。风道设计上，扇叶采用不等距扭角叶片，降低旋转过程中产生的气流切割噪音，网罩格栅采用径向辐射排布，减少气流通过时的风阻损失，在额定转速下可实现3米范围内的有效送风覆盖。电气控制部分集成在底座正面位置，预留按键、旋钮的安装开孔，内部走线通过支架中空腔完成布线，避免转动过程中出现线缆磨损拉扯的问题。整机安装边界方面，底座直径控制在180毫米以内，整机高度不超过400毫米，扇头直径约300毫米，

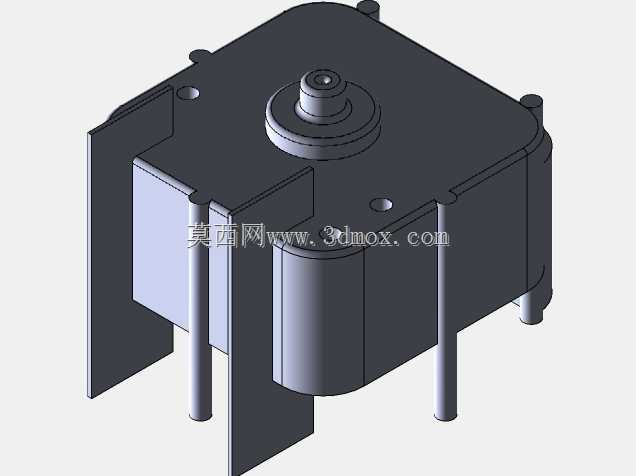

　　摆放时后方预留50毫米以上的进风空间即可保证进风效率，无需额外的固定安装工序，放置在平整硬质台面上即可正常使用。结构设计过程中充分考虑日常拆装清洁需求，网罩、扇叶均可徒手完成拆卸，无需借助专用工具，各连接位置的卡扣强度满足反复拆装50次以上不出现断裂变形，塑料壳体壁厚控制在2毫米左右，兼顾结构强度与整机重量控制，电机安装位置设置减震胶圈，降低电机运行振动传递到壳体产生的共振噪音。
