家用浴室厨房方形壁式排气通风扇结构

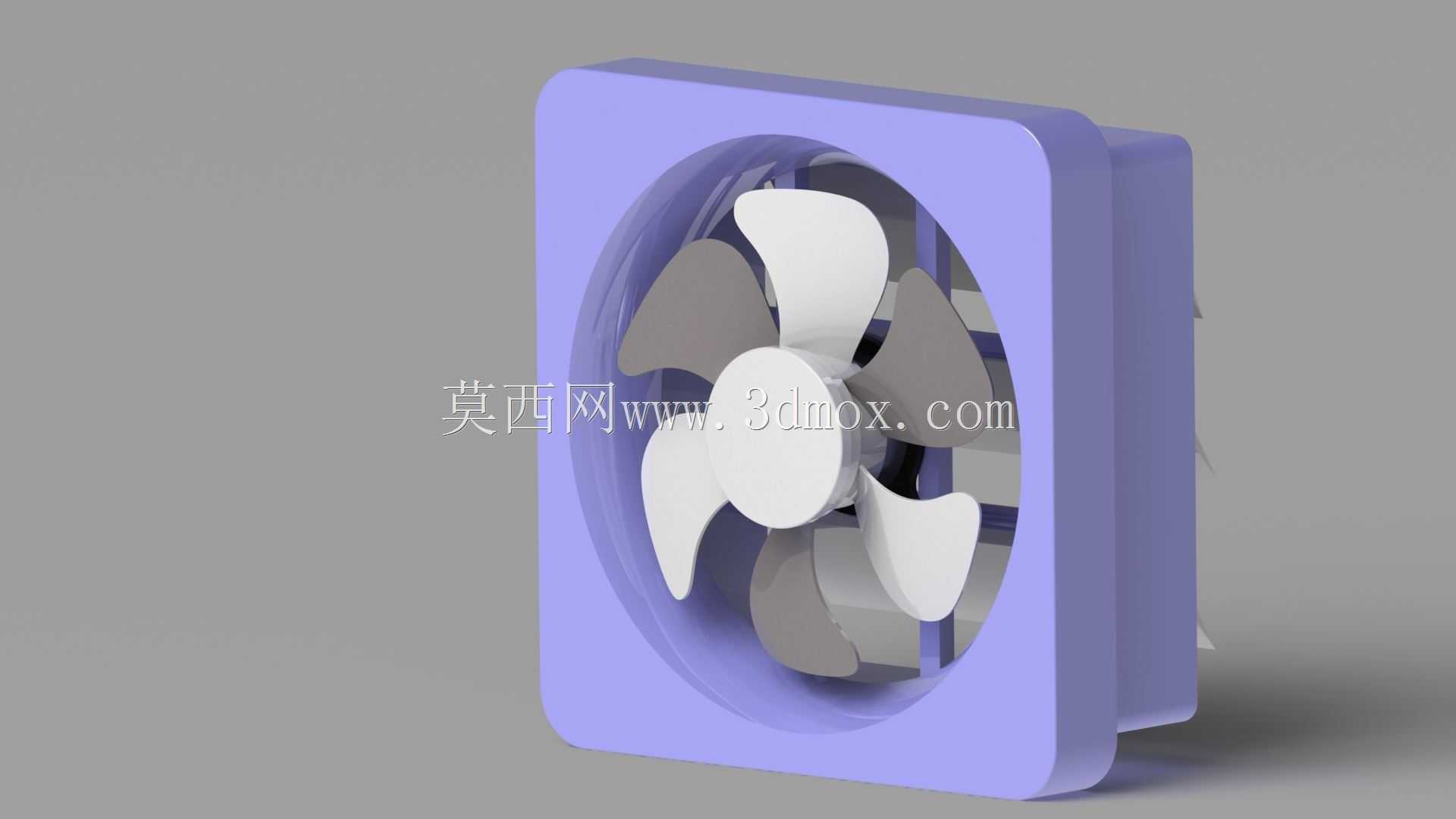

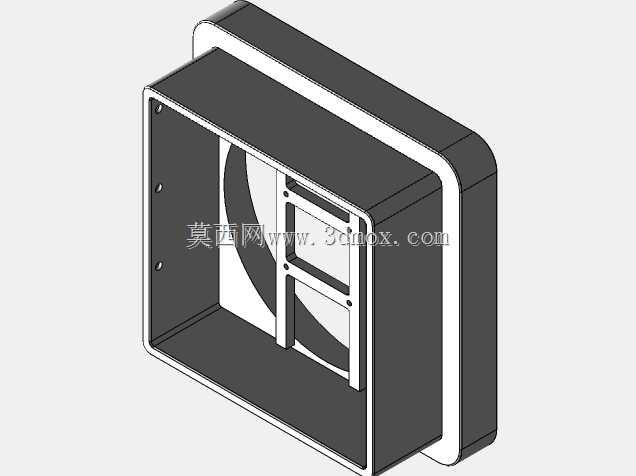

　　在民用建筑通风系统的设计选型中，这类方形壁式排气扇是小空间局部排风的核心部件，日常接触最多的应用场景集中在家庭卫浴间、开放式厨房操作区，也会在小型办公隔间、储物暗室这类无集中通风管路的区域使用，核心作用是快速将空间内积聚的高湿空气、烹饪油烟异味、密闭空间浊气直接排到室外，避免湿度过高滋生霉菌、异味长期滞留影响使用体验。从结构设计逻辑来看，这款排气扇采用外方内圆的整体壳体构型，方形外框是专门适配墙面预留安装洞口设计的，安装时可以直接嵌入标准墙体开孔，外框平面与墙面完成面齐平，不需要额外做复杂的收口固定，能大幅降低现场安装的对位难度，减少安装缝隙漏风的问题。内部圆形风道是匹配轴流风轮的气动外形做的顺滑过渡，没有突兀的直角结构，

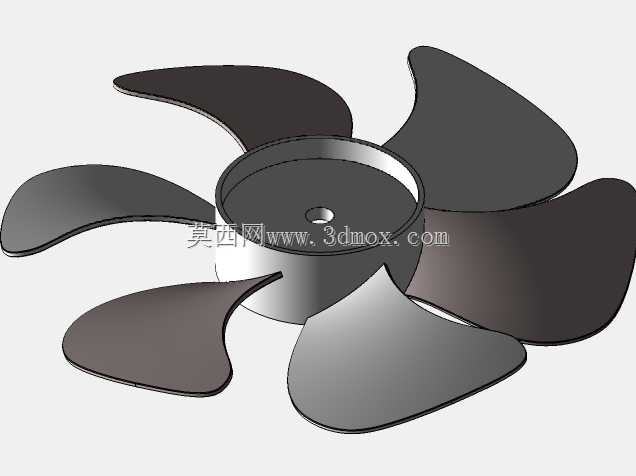

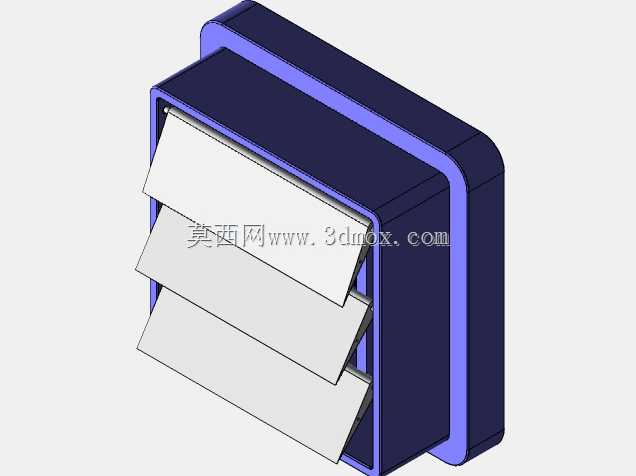

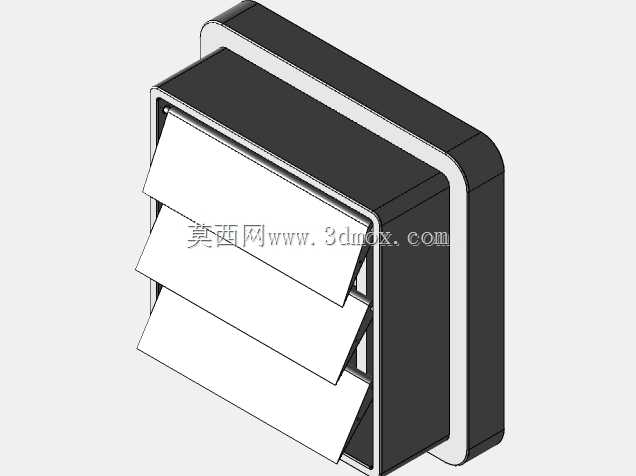

　　能有效降低气流经过时的风阻，减少排风过程中的湍流噪音，提升日常使用的舒适度。风轮采用多叶片曲面设计，叶片的扭转角度经过气动优化，运转时能在较低转速下实现足够的排风量，同时平衡叶片转动时的动平衡量，避免长期运转出现震动、异响的问题。叶片采用前掠式曲面构型，相比直板叶片，在相同功率下能推动更多空气定向流动，排风效率更高，而且叶片边缘做了圆弧钝化处理，日常清洁时不容易划伤手部。从安装边界来看，这类排气扇的壳体厚度适配常规住宅分户墙、轻质隔墙的厚度，安装时不需要在墙体两侧额外加装延长风道，背部自带的止回结构（模型中可看到风轮后侧的挡风结构）能在设备停机时自动闭合，避免室外的灰尘、蚊虫、倒灌风通过风道进入室内，不需要用户额外加装独立止逆阀。

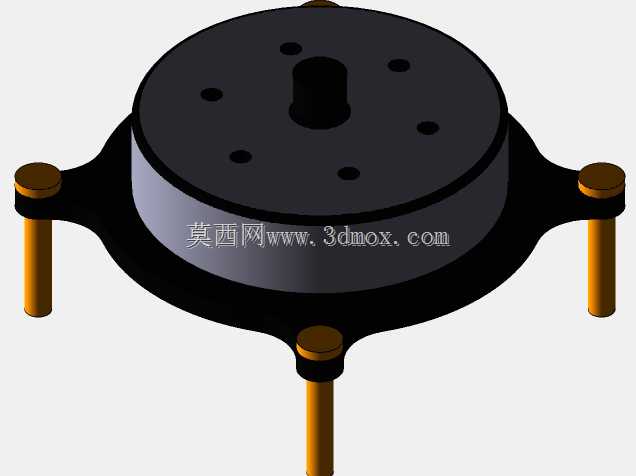

　　设计过程中需要重点关注几个工程细节：首先是外框的安装固定位，要在方形外框的四个边角预留自攻螺丝安装孔位，孔位做沉台设计，保证螺丝安装后不突出外框平面，不影响后续面罩的安装贴合；其次是风轮与电机轴的配合公差，要保证同轴度误差控制在合理范围内，避免高速转动时风轮蹭到风道内壁产生异响；另外，壳体的方形边缘要做微小的倒角处理，既可以避免安装时割伤施工人员，也能减少安装后与墙面之间的硬接触缝隙。在实际选型匹配时，需要根据空间的容积计算所需的每小时换气次数，卫浴间一般需要每小时换气6-10次，厨房区域因为有油烟产生，换气次数需要提升到10-15次，这款排气扇的风轮尺寸与方形外框的比例经过优化，在常规200mm左右的安装开孔尺寸下，

　　能满足4-6平米小空间的排风需求，不需要占用过多的墙面安装位置。另外，模型中呈现的紫色壳体部分为ABS工程塑料材质的主体结构，这种材料本身具备良好的防潮耐锈蚀性能，适合卫浴间这种长期高湿度的使用环境，不会像金属壳体那样长期接触水汽出现漆面脱落、锈蚀的问题，使用寿命更长；白色风轮部分同样采用耐油污的工程塑料材质，日常清洁时可以直接用湿抹布擦拭表面附着的油烟、灰尘，维护难度很低。
