户外便携折叠式柴火燃烧取暖炉结构

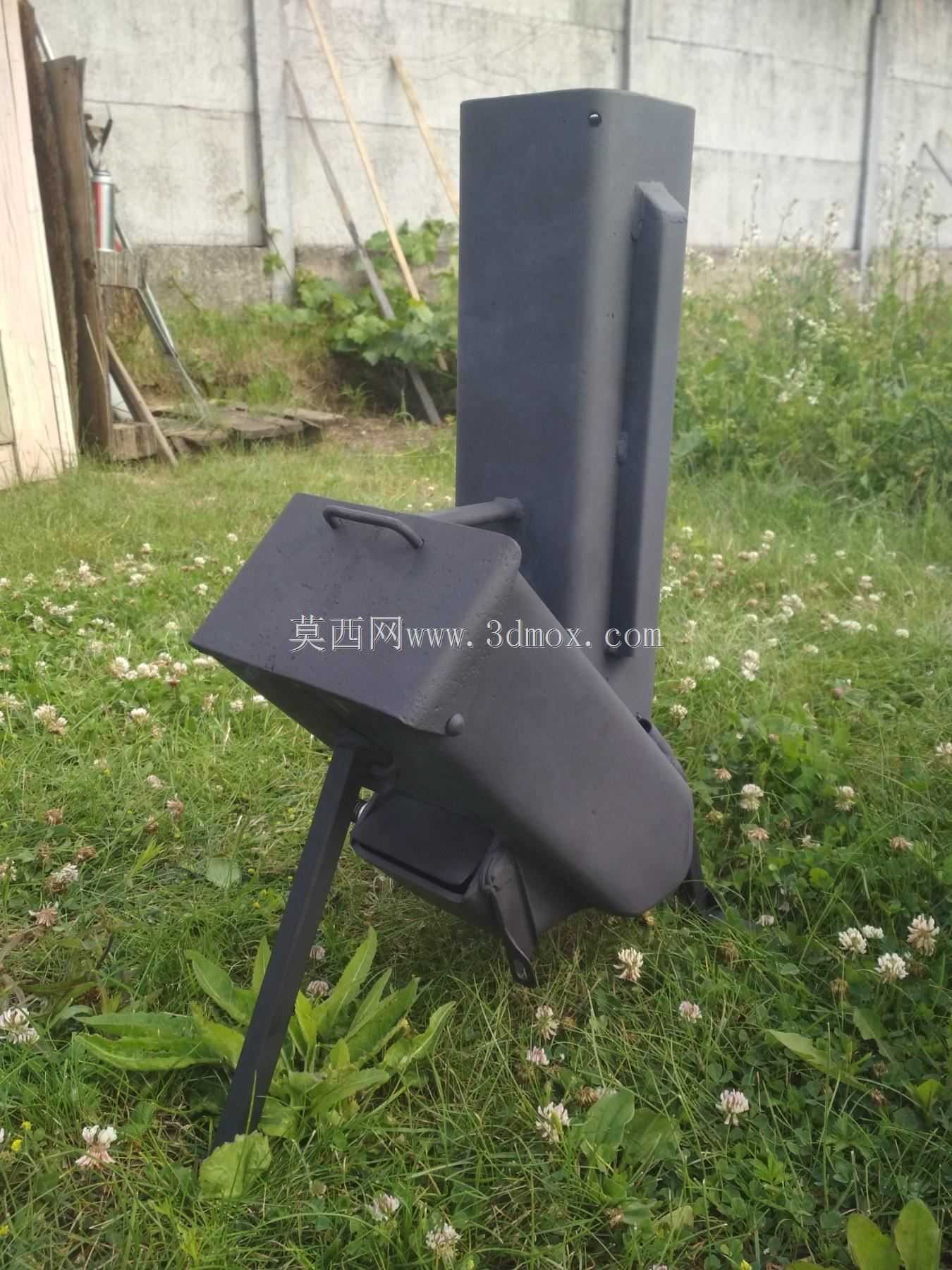

　　这款折叠式柴火燃烧炉的结构设计，核心围绕户外无电力场景下的高效燃烧需求展开，整体采用立式烟囱效应风道结构，区别于传统开放式柴火灶的燃烧逻辑，通过内部风道的导流设计，让进风在炉膛内形成旋流，提升柴火与氧气的接触效率，燃烧过程中烟量更小，热利用率比普通直烧炉高出四成以上，适合户外露营、庭院临时取暖、野外作业炊事等多种场景使用。从结构布局来看，炉体分为进料斜槽、主燃烧室、立式排烟腔三个核心部分，斜置的进料槽可以让木柴依靠自重持续向燃烧室进给，不需要频繁手动添柴，使用过程中可以根据火力需求调整木柴插入的深度，控制燃烧速率。主燃烧室底部设置有可开合的灰斗结构，燃烧产生的炭灰会自动落入灰斗，使用后清理十分方便，

　　同时灰斗的开合度也可以作为一次进风的调节结构，配合炉体侧面的二次进风孔，能够在不同风力环境下稳定维持燃烧状态。立式排烟腔的高度经过测算，既能够形成足够的抽力保证燃烧充分，又不会因为过高导致整体收纳体积过大，炉体所有活动连接部位都采用铰接结构，不需要额外工具就可以完成展开与折叠，折叠后整体呈扁平块状，可以直接放入露营背包或者车载储物箱，不会占用过多空间。支撑腿采用单根斜置的高强度钢结构，展开后与炉体主体形成稳定的三角支撑结构，即使在不太平整的泥土地或者草地上，也可以通过调整支撑腿的入土深度保持炉体水平，避免炊事过程中锅具滑落。炉体顶部的平面可以直接放置平底锅、烧水壶等常规户外炊具，边缘做了翻边处理，既能够提升炉体整体的结构强度，

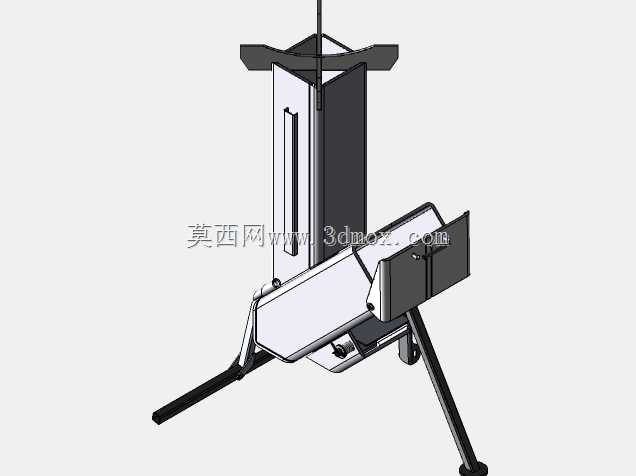

　　避免钣金边缘割手，也可以对放置的炊具起到一定的限位作用。在建模过程中，所有钣金件的折弯半径都按照常规冷作钣金的加工工艺设置，铰接孔的位置预留了足够的装配间隙，实物加工时不需要二次修配就可以顺利组装，炉体表面的耐高温涂层区域在模型中做了单独的面区分，方便后续加工时做表面处理标注。整体安装边界在展开状态下占地尺寸不足0.3平方米，不需要额外的固定基础，找一块平整的空地就可以放置使用，燃烧时炉体底部距离地面有足够的高度，不会因为高温灼伤地面植被，适合在林区、草地等有防火要求的户外区域使用，使用时只需要在底部垫一层薄土或者石块就可以满足防火要求。
