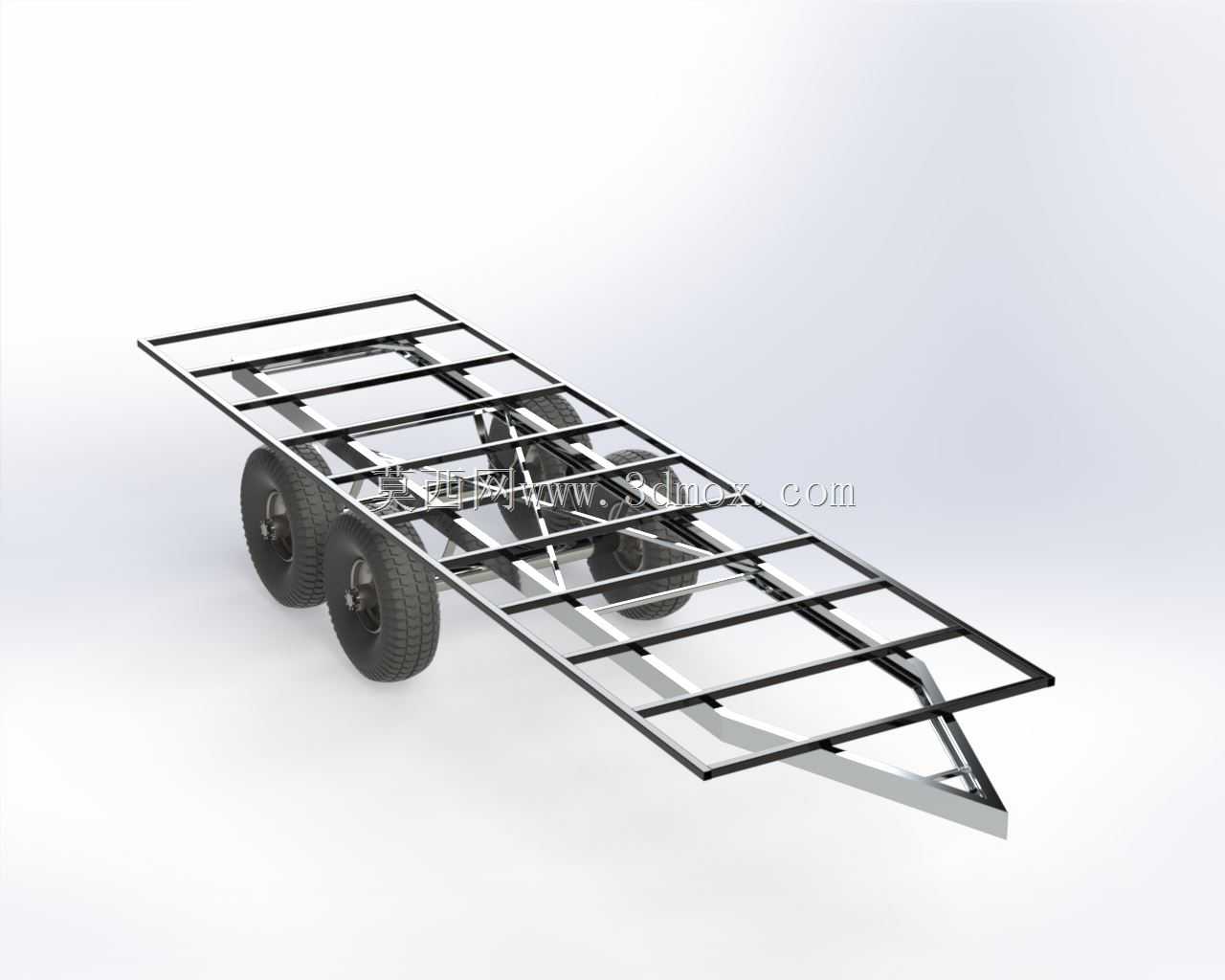

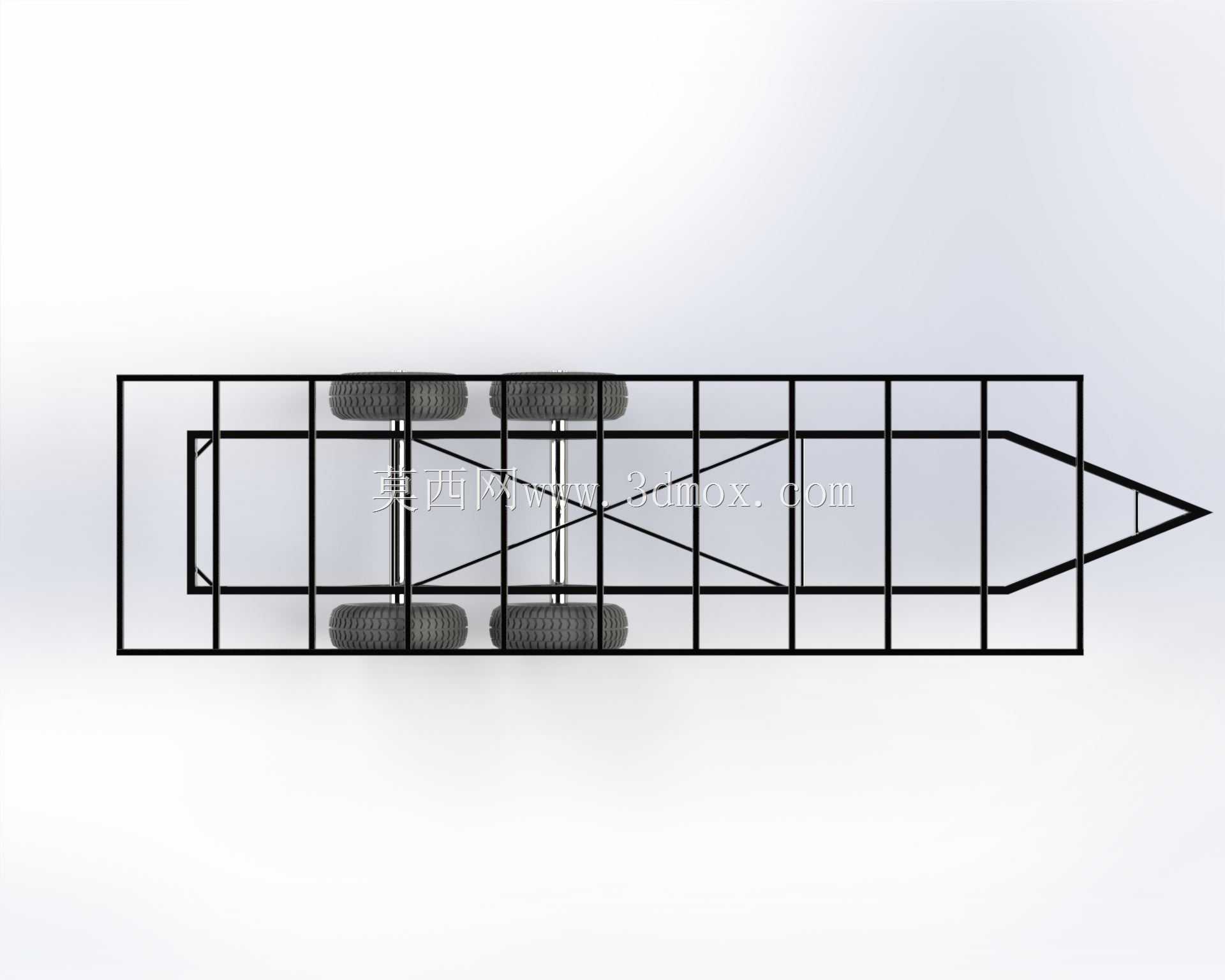

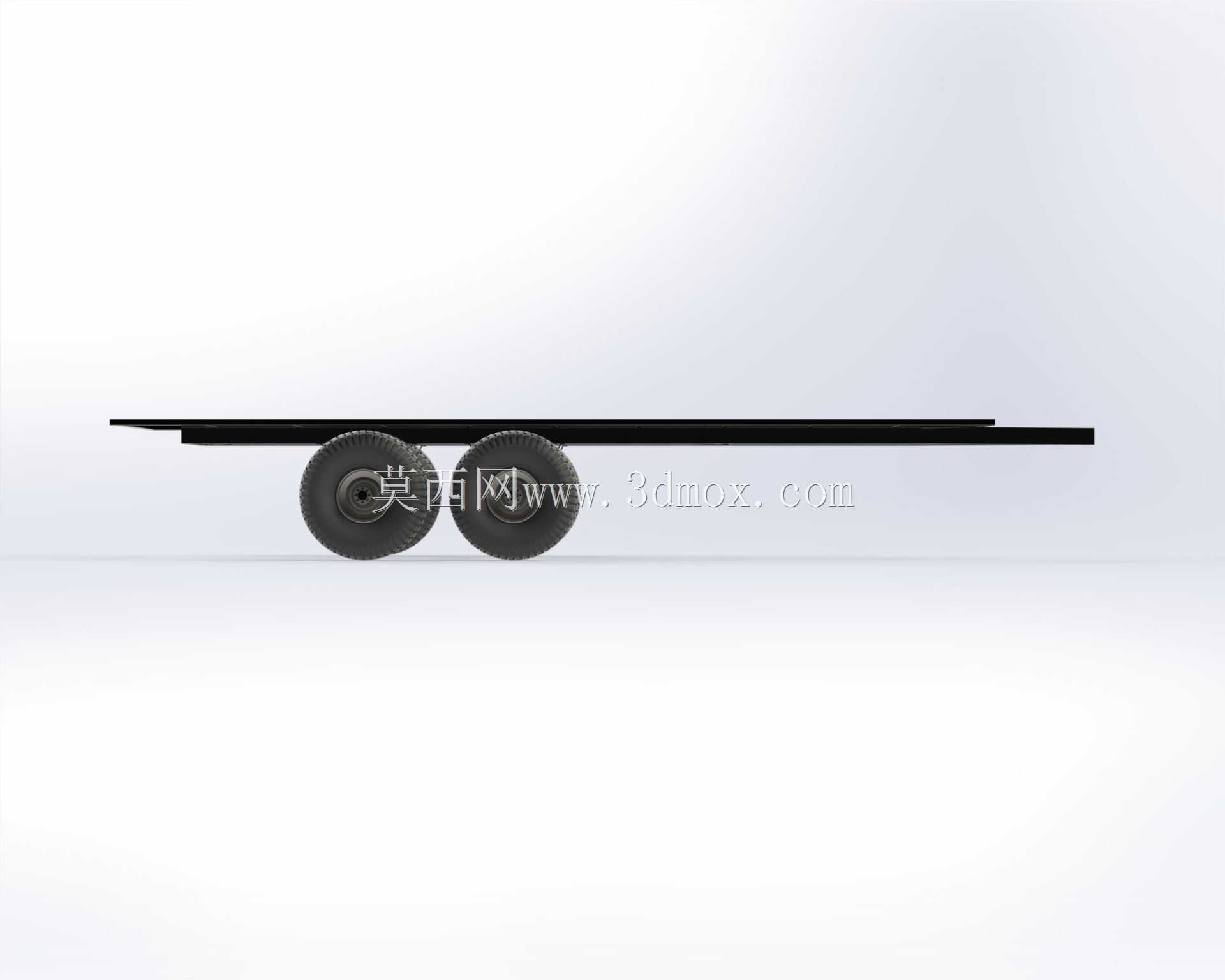

栏板式货运半挂车车架结构三维设计

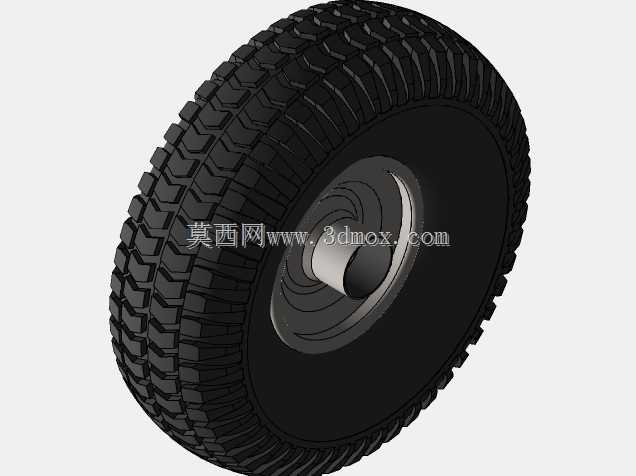

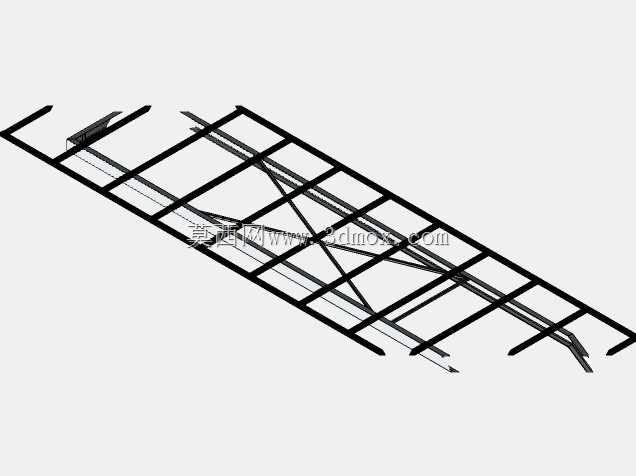

　　该半挂车车架结构主要面向公路普货运输场景，适配栏板式上装的搭载需求，可承担散货、成件包装货物、建材等常规干线及城配运输任务，是货运半挂车上装安装的核心承载基体。设计过程中优先考虑承载工况的受力传递逻辑，纵梁采用变截面工字钢结构，从牵引销位置到车尾段根据轴荷分布做截面高度渐变处理，牵引销区域做局部加强，匹配牵引座的安装孔位公差，保证与牵引车鞍座的对接精度，避免行驶过程中出现连接松旷、应力集中的问题。横梁采用等截面槽钢结构，按等间距排布在纵梁之间，边梁采用折弯槽钢成型，预留栏板立柱、侧防护、后防护的安装孔位，所有焊接位置均做应力释放的结构倒角，减少焊接变形对整体形位公差的影响。行走机构采用双联轴布置，匹配重载型车桥与块状花纹货运轮胎，

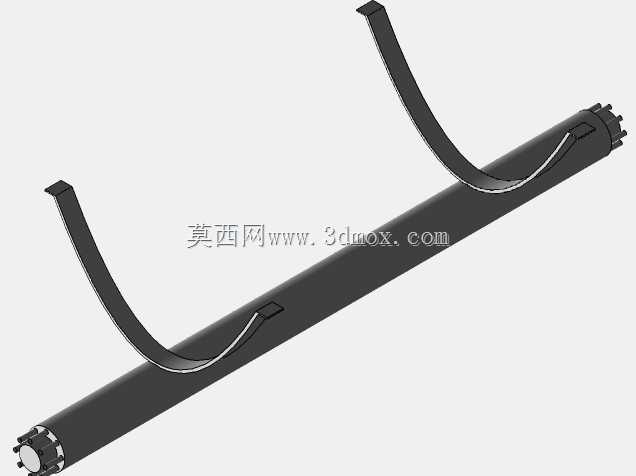

　　板簧安装座直接焊接在纵梁下翼面，安装座的定位尺寸严格匹配通用车桥的板簧中心距，保证车桥安装后前后轮的同轴度偏差控制在工程允许范围内，避免行驶中出现轮胎偏磨、行驶跑偏的问题。车架前端的牵引销区域做双层板加强结构，预留气路、电路线束的固定卡扣安装位，线束走向沿纵梁内侧排布，避免行驶过程中被飞溅物击打损坏。车架尾部预留后牌照架、尾灯、后防撞梁的安装接口，侧部预留侧防护、工具箱、备胎架的安装孔位，所有安装孔位均采用通用化尺寸设计，可适配市面多数标准挂车配件的安装需求，降低后期改装、维修的配件适配成本。整体车架的宽度尺寸符合公路货运车辆的外廓尺寸限值要求，离地高度匹配常规货运场站的装卸货平台高度，可直接适配现有装卸货设备的作业边界，

　　无需额外调整装卸设施。设计过程中对空载、满载、偏载、紧急制动、弯道侧倾等多工况做受力校核，纵梁的抗弯强度、横梁的抗扭强度均满足货运车辆的使用要求，结构上在保证承载能力的前提下做了合理的减重优化，避免冗余材料带来的自重过大问题，提升车辆的有效载荷利用率。
