双轮独立悬架结构三维设计

项目分类:汽车类 发布时间:2024-02-04 ID:735595
  • 双轮独立悬架结构三维设计
  • 双轮独立悬架结构三维设计
  • 双轮独立悬架结构三维设计

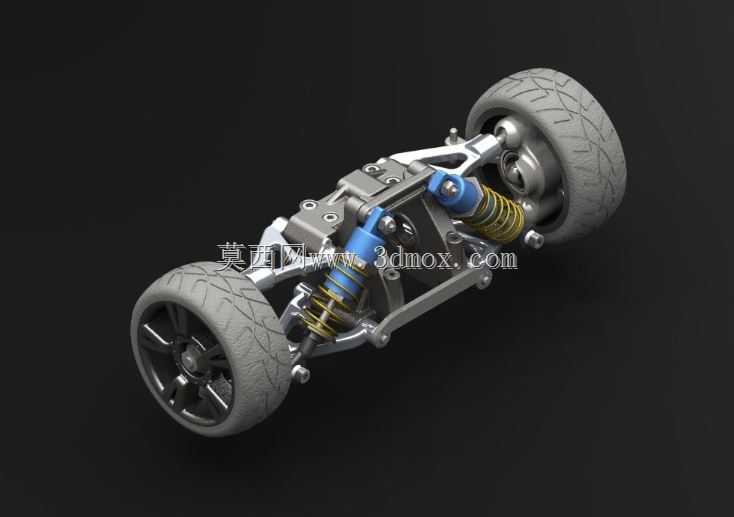

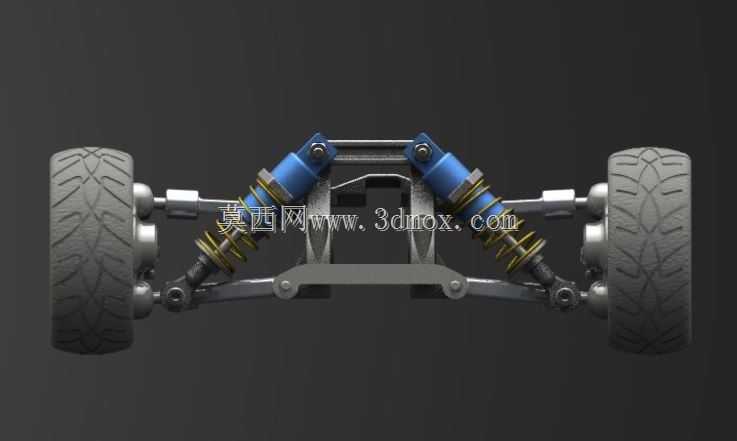

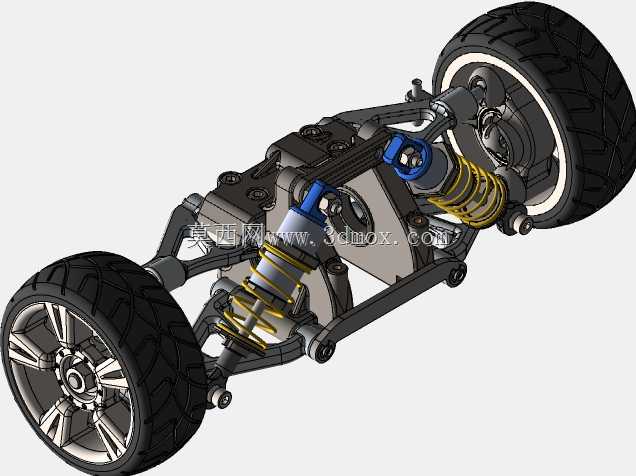

  这套双轮独立悬架结构,主要面向小型乘用车辆底盘开发场景,也可适配小型电动代步车、场地作业特种小车的行走机构选型参考,核心作用是缓冲路面传递到车架的冲击载荷,同时保证车轮与地面的可靠附着,兼顾行驶平顺性与操控稳定性。从结构设计逻辑来看,该悬架采用双叉臂式独立悬挂布局,上下控制臂均通过铰接点与转向节连接,铰接位置预留了标准球头安装位,可适配不同规格的球头销组件,控制臂本体采用镂空式轻量化设计,在保证结构刚度的前提下降低了簧下质量,对提升车轮贴地性能有明显帮助。减震单元采用螺旋弹簧搭配筒式减震器的组合结构,弹簧刚度与减震器阻尼行程经过匹配设计,减震器上端通过橡胶衬套与车架安装座连接,下端固定在转向节的支耳位置,

  这种布置方式可以让弹簧与减震器共同承担垂直方向的载荷,同时过滤路面传来的高频振动,避免冲击直接传递到车架主体。两侧车轮总成集成了轮毂、轮胎与制动安装位,轮毂采用多辐式结构设计,轮胎表面带有块状防滑花纹,可适配铺装路面与轻度非铺装路面的行驶需求,转向节上预留了刹车卡钳的安装接口,可直接适配浮动式刹车卡钳组件,不需要额外做结构修改。安装边界方面,整套悬架的横向安装宽度适配1200-1400mm轮距的小型车辆,上下控制臂的铰接点间距控制在180mm范围内,减震器最大压缩行程为80mm,伸张行程为100mm,车架侧的安装点采用标准螺栓孔位设计,孔位公差按照IT7级精度控制,可直接与同规格的车架副车架进行装配,不需要额外做转接支架。

  在实际建模过程中,所有运动部件的铰接位置都做了运动干涉检查,控制臂在全行程跳动过程中不会与减震器、车轮轮辋发生剐蹭,转向拉杆的安装点位置经过优化,在车轮跳动过程中前束值变化量控制在合理范围内,可有效减少轮胎的异常磨损。这套结构的设计思路优先考虑了部件的通用性与装配便利性,所有易损件都采用市面通用规格,后期维护更换成本较低,同时结构刚度经过有限元校核,在承受1.5倍额定垂直载荷的情况下,控制臂最大变形量不超过0.2mm,可满足日常行驶的强度需求。
