凸轮式快速压紧带夹工装结构设计

项目分类:工装 发布时间:2024-02-04 ID:735603
  • 凸轮式快速压紧带夹工装结构设计
  • 凸轮式快速压紧带夹工装结构设计
  • 凸轮式快速压紧带夹工装结构设计
  • 凸轮式快速压紧带夹工装结构设计
  • 凸轮式快速压紧带夹工装结构设计

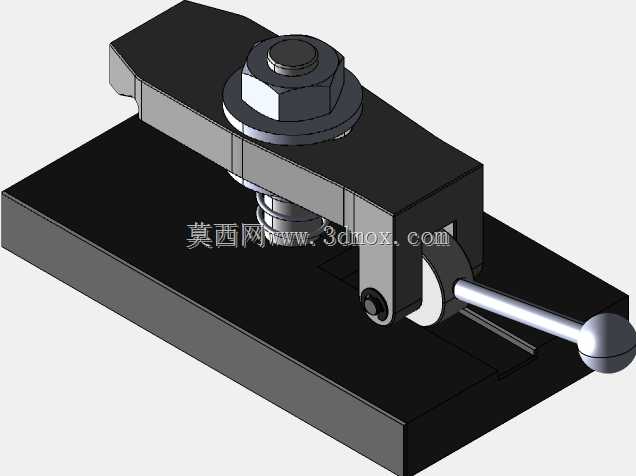

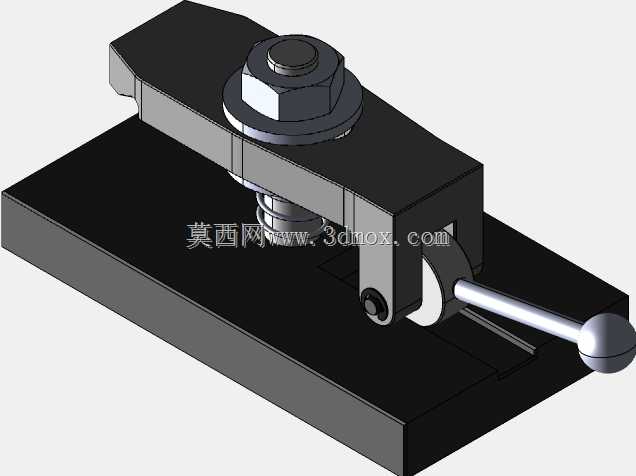

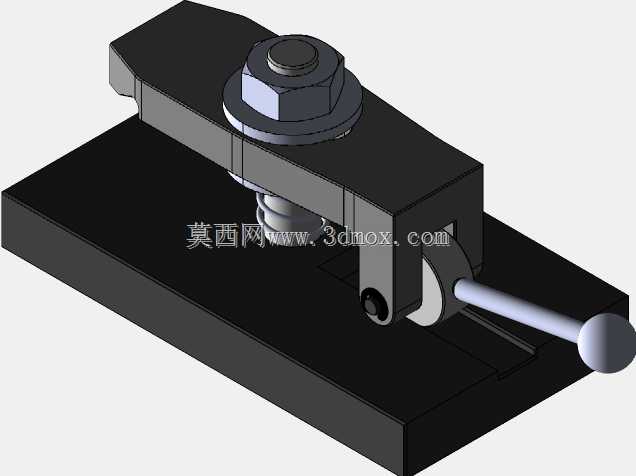

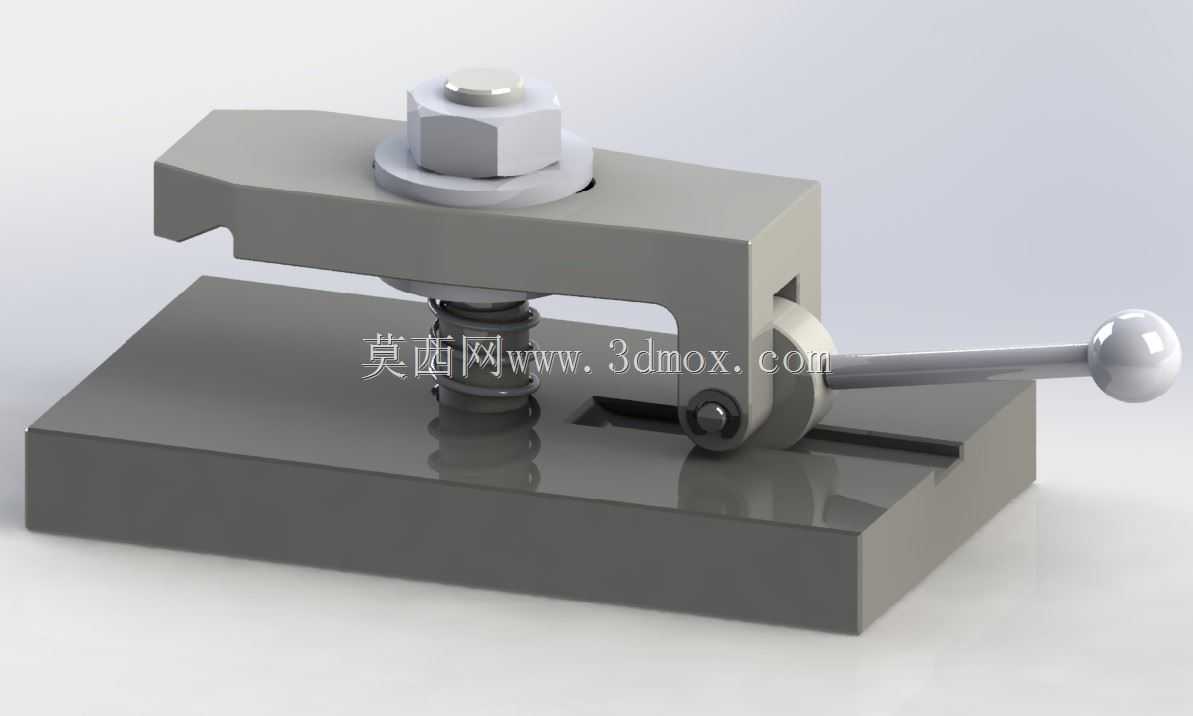

  这款凸轮驱动的带式夹紧工装,主要面向小型零件机加工工序的快速装夹场景,在普通车床、台式钻床的小批量零件加工工位上十分常见,相比传统的螺栓压紧结构,它能大幅缩短工件装夹的辅助时间,适配多品种小批量的柔性加工需求。从结构逻辑来看,整套机构以底部的矩形安装座为承载基体,安装座上开有平行的T型安装槽,可配合T型螺栓将整套工装固定在机床工作台的槽系上,安装时可根据工件的尺寸调整固定位置,安装边界不受严格限制,只要工作台T型槽间距适配即可完成固定。压紧执行端采用带弧度的压头设计,压头与工件接触的端面做了加宽处理,避免小接触面积压伤工件表面,压头下方预留了弹簧复位结构,当松开凸轮锁紧机构时,弹簧会自动将压头顶起,方便操作人员快速取放工件,

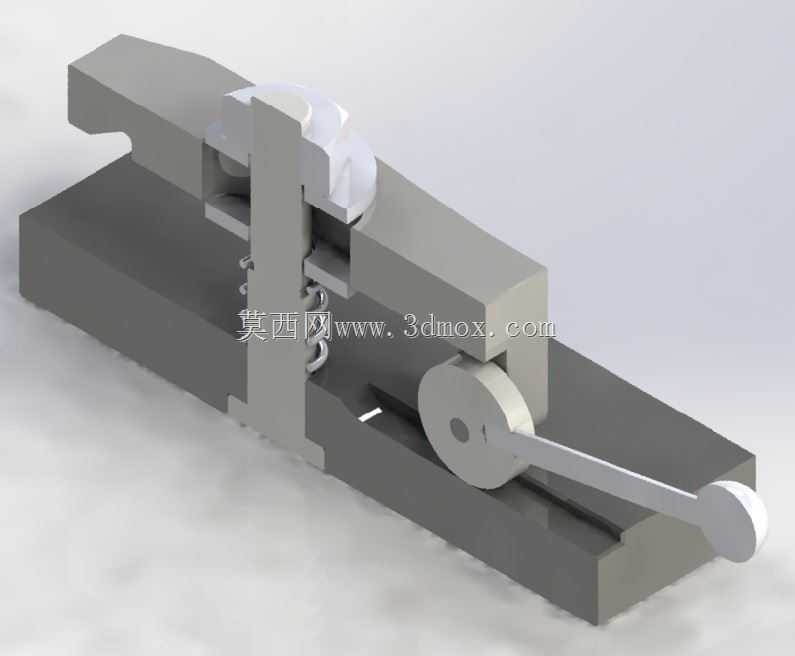

  不需要手动抬升压臂。核心的锁紧部件采用偏心凸轮结构,凸轮与操作手柄直接固连,操作人员扳动手柄即可带动凸轮转动,利用凸轮的偏心升程推动压臂下行,实现对工件的快速压紧,整个锁紧过程不需要旋转多圈螺栓,单次扳动即可完成锁紧或松开动作,操作力度经过设计适配,普通操作人员单手即可完成操作。压臂的铰接点做了间隙配合优化,长期使用磨损后可通过铰接轴的锁紧螺母调整配合间隙,避免机构出现旷量影响压紧可靠性。顶部的锁紧螺母可调整压臂的初始开口高度,针对不同厚度的工件,可预先调整螺母位置,适配30mm以内厚度差的工件装夹需求,不需要更换压头或者加装垫块。整套机构的受力路径经过合理规划,压紧时的反作用力直接通过压臂传递到安装座,

  不会对凸轮铰接轴产生额外的侧向弯矩,能有效延长铰接部件的使用寿命。在实际生产场景中,这类工装常被用于轴类零件铣扁、套类零件钻孔工序的装夹,相比通用台虎钳,它的压紧点更灵活,可根据工件的外形调整压紧位置,不会夹伤工件的已加工表面,同时装夹速度比螺栓压板结构提升60%以上,非常适合教学实训、小型加工坊的日常生产使用。设计时需要注意凸轮的升程曲线选择,要保证锁紧位置处于凸轮的自锁区间,避免加工过程中因为振动导致凸轮松脱,引发工件飞出的安全隐患,同时弹簧的弹力要选择合适,既要保证松开时能顺利顶起压臂,又不能弹力过大影响凸轮的锁紧效果。
