机床加工用Gerardi组合夹紧工装组件

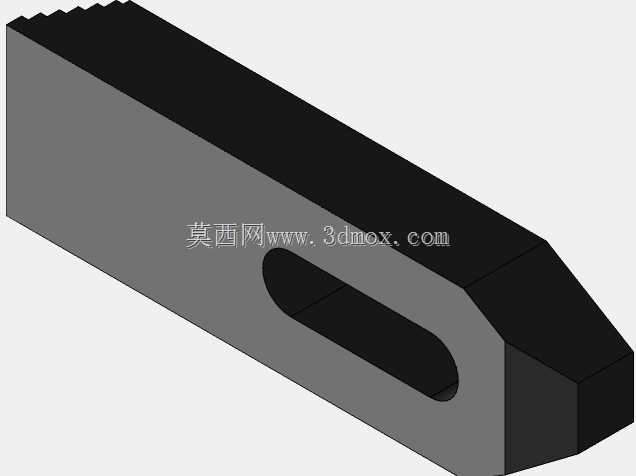

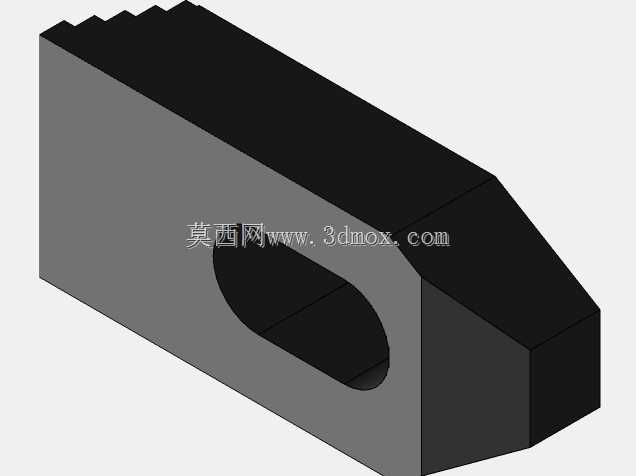

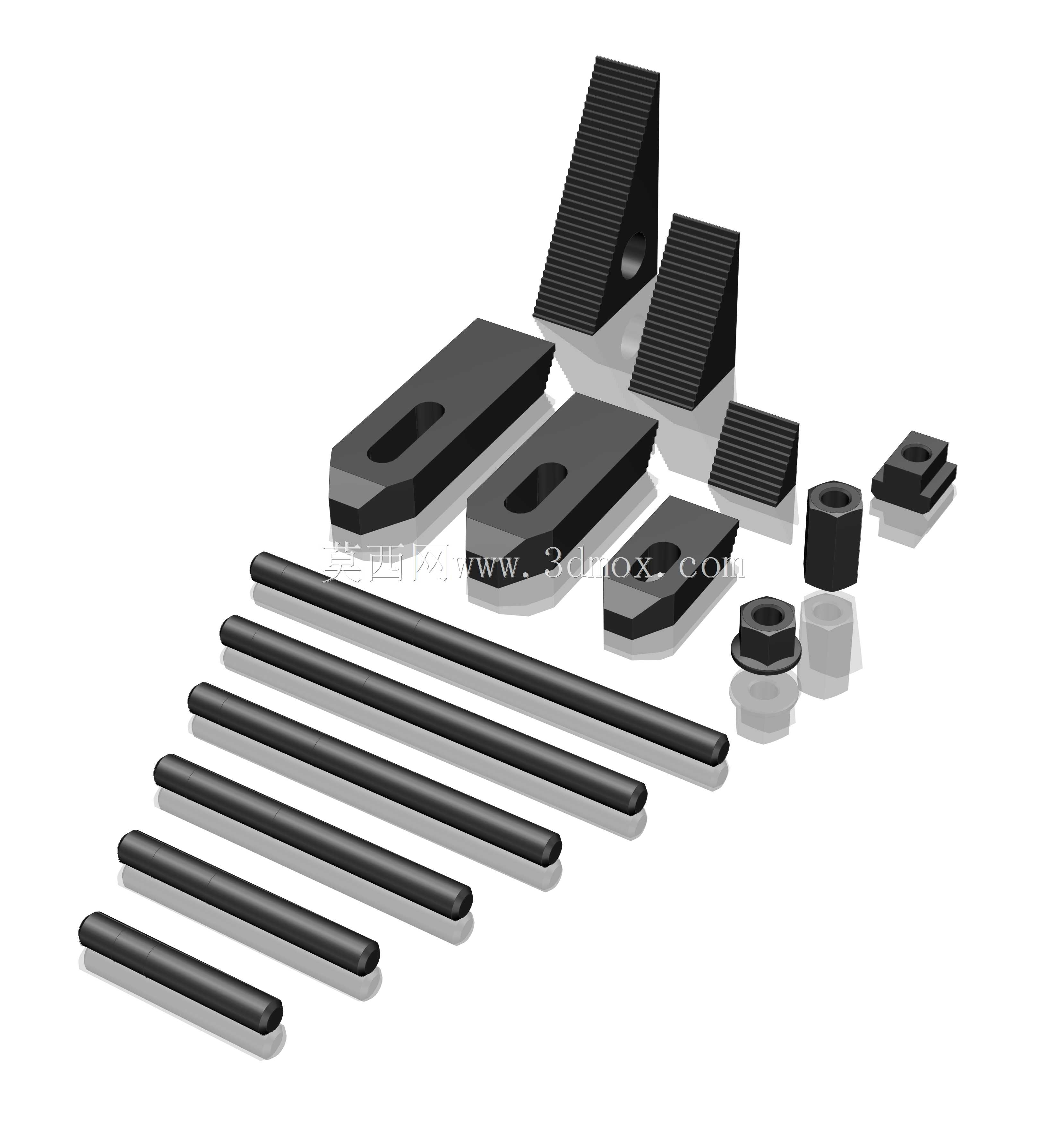

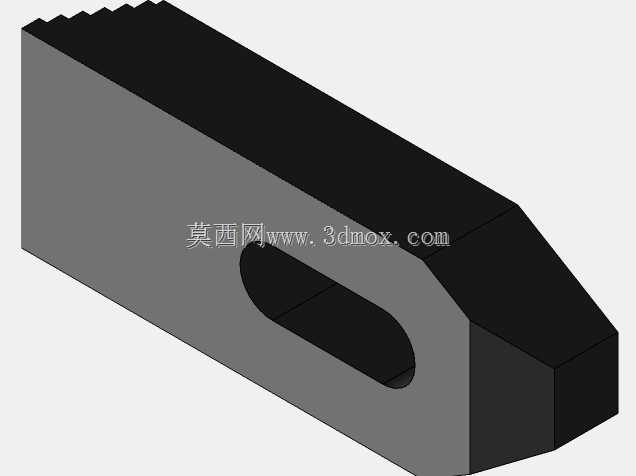

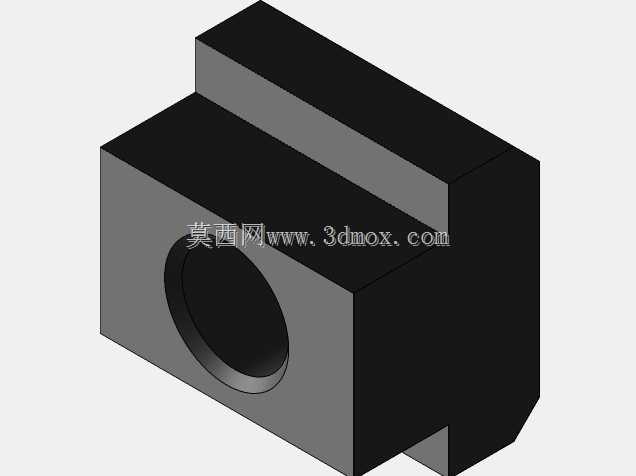

　　这套夹紧组件是机床加工工位上的核心工装配套件，主要服务于立式、卧式加工中心的工件装夹环节，在批量零件铣削、钻孔、镗削工序中承担工件定位与压紧的核心作用，能适配多规格机床工作台的T型槽安装基准，解决异形件、多工位并行加工时的装夹稳定性问题。整套组件包含阶梯式压紧块、不同长度的压紧螺柱、配套锁紧螺母、可调角度支撑块几类核心零件，压紧块的工作面做了细密齿形防滑处理，和工件表面接触时能增大静摩擦力，避免大切削量进给时工件出现位移窜动，齿形的排布角度经过反复验证，不会在工件压紧面留下过深的压痕，减少后续工件表面处理的工序量。不同长度的压紧螺柱对应不同的装夹高度需求，从薄型板材到较高的箱体类零件都能找到适配的螺柱规格，

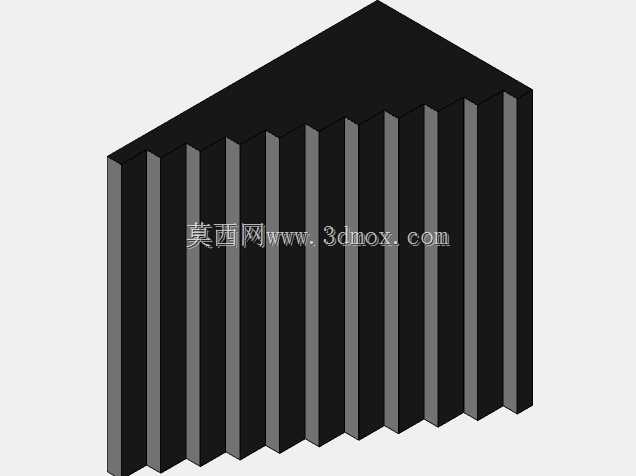

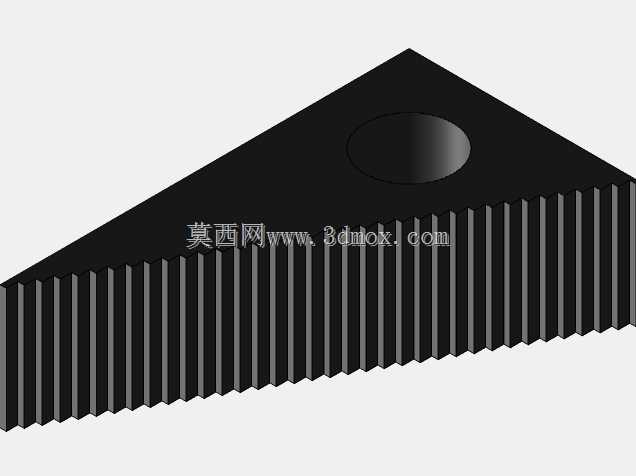

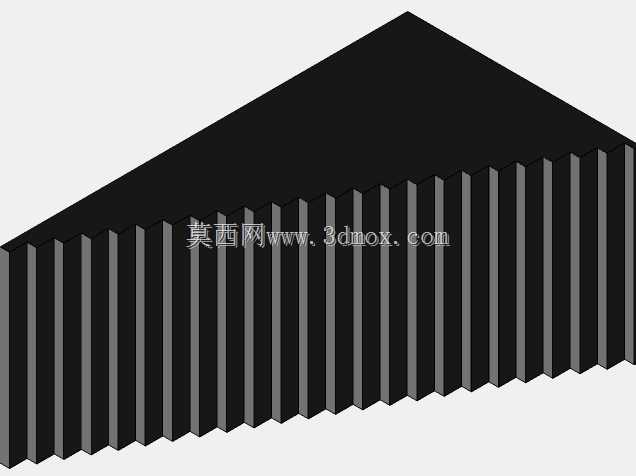

　　螺柱的螺纹精度采用6g级公差，和锁紧螺母配合时无明显旷量，反复拆装后螺纹副的磨损量控制在合理区间，能满足车间高频次换产的使用强度。设计时优先考虑了组件的通用性，所有压紧块的安装槽宽度统一，和螺柱的配合间隙控制在0.1mm以内，操作人员可以根据工件的外形快速组合出对应的压紧方案，不需要额外定制特殊压块，大幅缩短换产时的工装调整时间。可调角度支撑块的斜面角度覆盖了常用的装夹倾斜需求，当工件需要带角度加工时，不需要额外制作角度垫铁，直接调整支撑块的摆放位置就能实现角度支撑，支撑块的底面同样做了防滑齿处理，和工作台面接触时不会因为切削振动产生滑移。安装边界上，整套组件适配工作台T型槽宽度为14-18mm的通用加工中心，

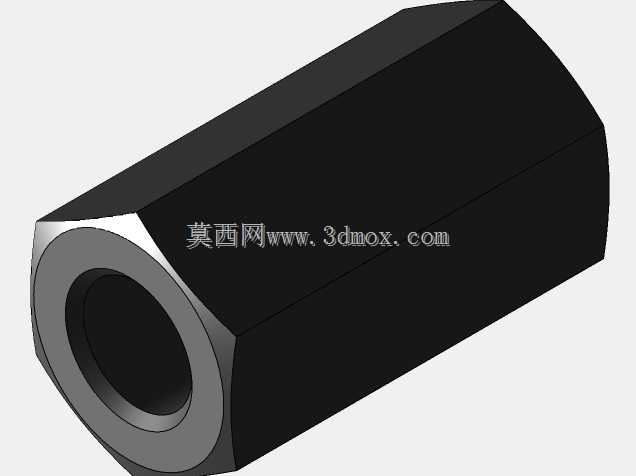

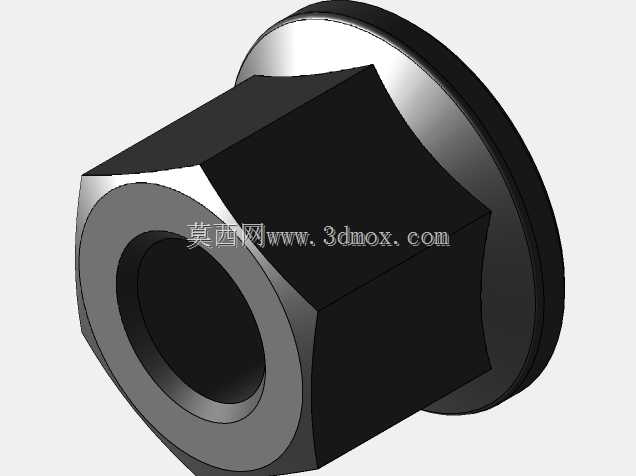

　　最短螺柱的压紧高度范围为20-50mm，最长螺柱的压紧高度范围为80-150mm，压紧块的单块最大压紧力能达到12kN，足以覆盖常规黑色金属、有色金属零件的切削装夹需求。在实际车间应用场景中，这类组合夹紧工装相比专用夹具的灵活性更强，小批量多品种的加工场景下不需要投入大量专用夹具成本，操作人员经过简单培训就能快速完成装夹组合，同时所有零件都做了发黑防锈处理，车间切削液喷淋的环境下不会轻易生锈，日常维护只需要定期清理螺纹副内的切屑即可，长期使用的维护成本极低。组件里的六角锁紧螺母做了加厚处理，扳手拧紧时的受力面更大，不会因为频繁拧紧出现螺母棱角磨损打滑的问题，螺母和压紧块的接触面做了球面垫圈结构，即使压紧螺柱和工件表面存在小角度倾斜，也能保证压紧力垂直作用在工件上，避免出现压点受力不均导致的工件翘起问题。
