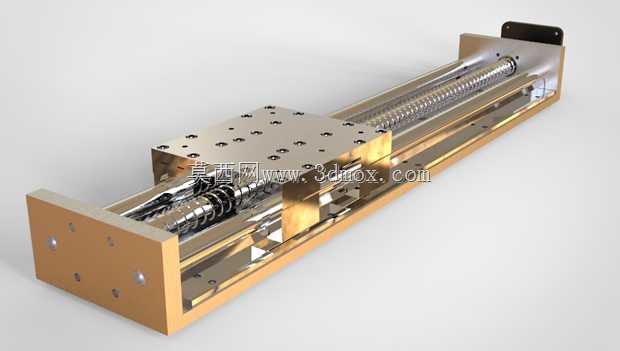

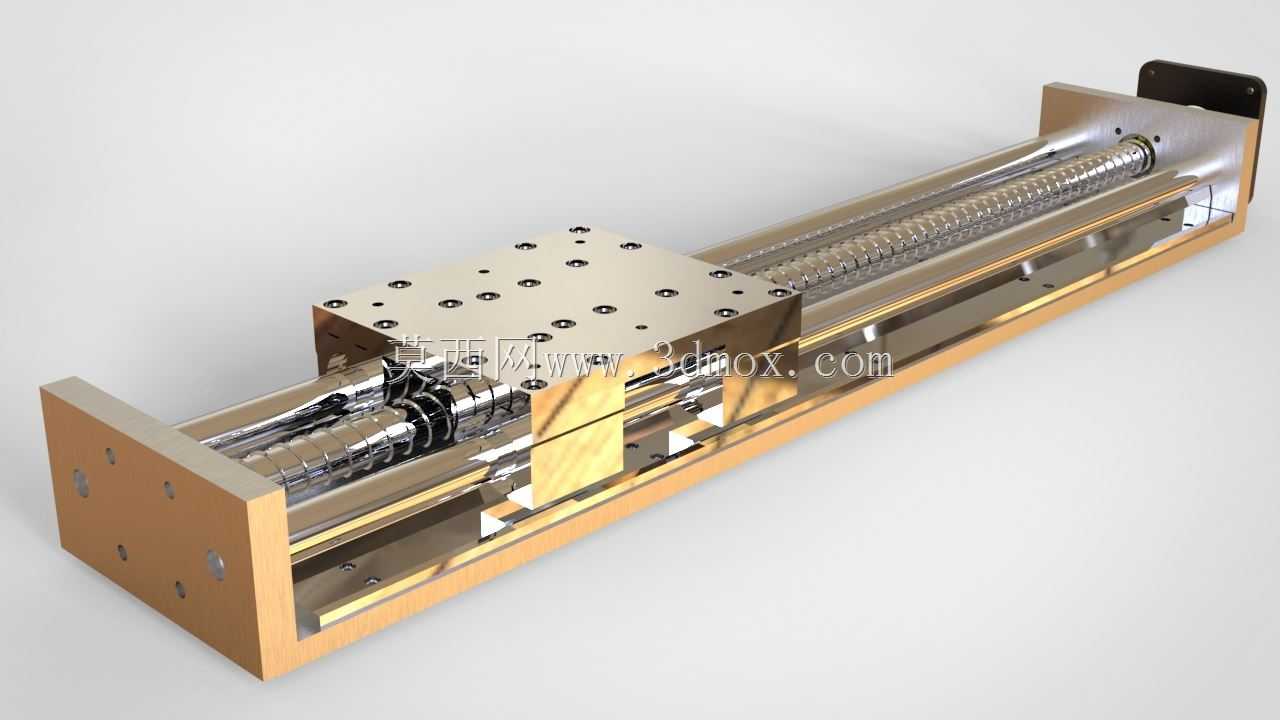

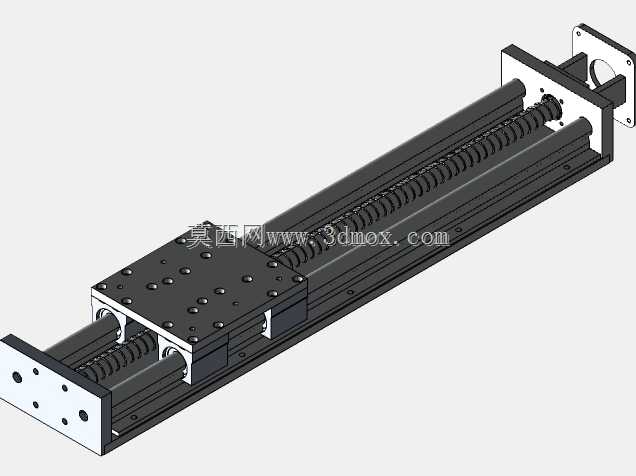

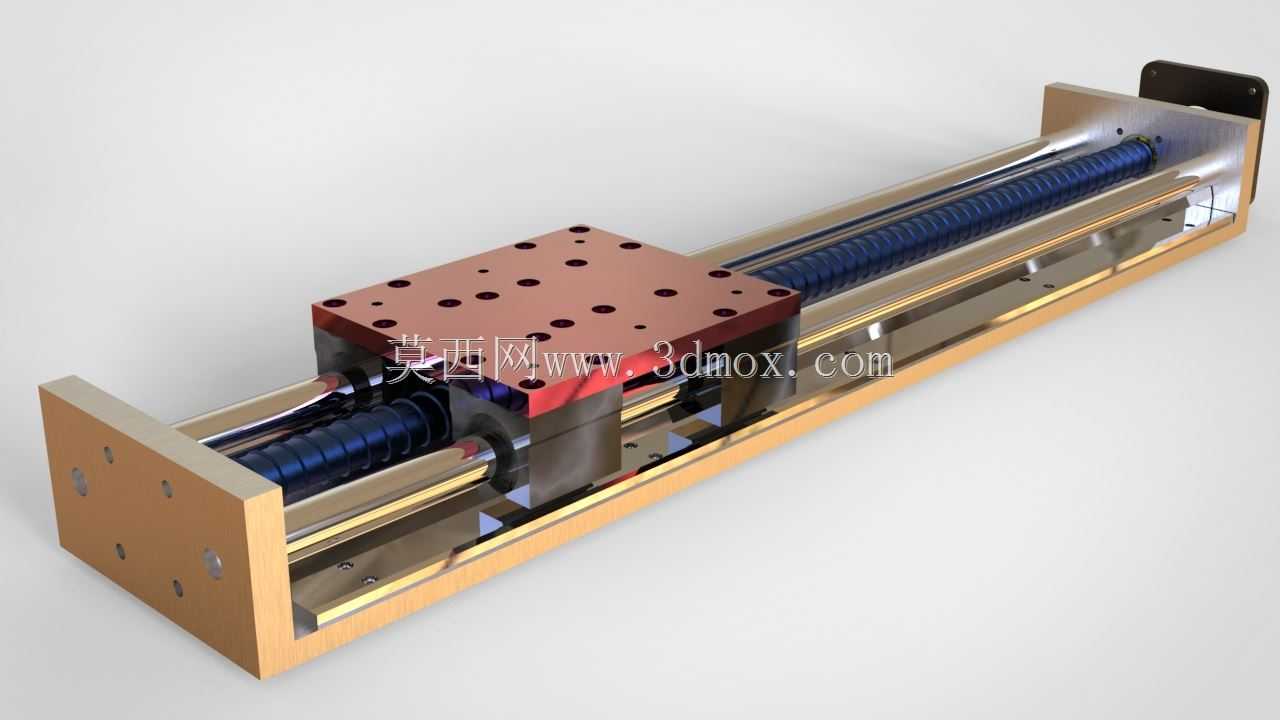

精密滚珠丝杠直线导轨传动滑台结构

　　这款线性传动滑台是机床进给、自动化点位移栽场景中极为常用的传动执行部件，核心采用滚珠丝杠搭配双直线导轨的组合结构，从结构设计根源上规避了单导轨传动易出现的侧倾、卡滞问题。在实际产线应用中，这类滑台常被集成在数控车床的刀架进给单元、小型专机的工位移栽机构、检测设备的探针位移平台上，承担将伺服电机的旋转运动高精度转换为滑座直线往复运动的功能，相比传统的梯形丝杠滑台，传动效率能提升至九成以上，长时间往复运行的温升更低，预紧调整到位后可完全消除反向间隙，满足半闭环甚至全闭环控制下的微米级进给要求。设计阶段首先要确认安装边界，滑台的底座采用一体式铝合金铣削成型，底面预留了成排的安装沉孔，可直接固定在设备的安装基准面上，不需要额外加工转接板，

　　两端的轴承座采用同轴度一次装夹加工的工艺，保证丝杠安装后与导轨的平行度控制在0.02mm/100mm以内，避免运行过程中出现丝杠别劲、导轨偏磨的问题。滑座部分采用加厚钢板加工，台面按照通用安装标准加工了成排的螺纹孔与定位销孔，可直接搭载工装夹具、气动执行元件、检测头等负载，双导轨的滑块对称布置在丝杠两侧，负载重心始终落在两个滑块的支撑区间内，即使承受偏载也能保证运行平稳，不会出现滑座翘曲的问题。丝杠的螺母座与滑座采用锥销定位、螺栓锁紧的连接方式，后期维护时拆卸重装不会破坏原有装配精度，两端分别配置了角接触球轴承与深沟球轴承的组合，既可以承受丝杠传动过程中的轴向切削力，也能约束丝杠的径向跳动，尾端预留了电机安装法兰位，

　　可直接适配不同功率的伺服电机、步进电机，不需要额外定制连接支架。日常选型时需要注意，这类滑台的有效行程要比实际需求的移动量大10mm左右的安全余量，避免运行到行程端点时出现硬碰撞，导轨与丝杠的润滑通道在出厂时已经做了内置设计，可通过侧面的注油嘴定期补充润滑脂，不需要拆解滑台就能完成日常维护，侧面预留的传感器安装槽可直接加装原点、正负限位的光电开关，布线时可顺着底座侧面的走线槽布置，避免线缆随滑台移动时出现剐蹭、拉扯的问题。在高速运行场景下，滑台两端还可加装缓冲器，吸收滑座移动到端点时的冲击动能，降低传动部件的冲击载荷，延长整体使用寿命。
