装配式玻璃钢面板组合式储水水箱结构

　　这款组合式储水结构常应用于民用建筑二次供水、工业生产循环水储放、消防系统稳压储水、暖通空调系统补水缓冲等场景，不同场景下的储水容积可通过板块拼接数量灵活调整，无需定制大型整体罐体，适配多数现场安装空间受限的工况。从实际使用角度看，这类储水设备核心作用是构建稳定的常压储水空间，平衡供水管网压力波动，在供水峰值时段保障出水流量稳定，同时在临时停水时段提供一定容量的备用水源，相比传统混凝土储水池，其自重更轻，不会对建筑屋面、基础造成过大的结构荷载，也避免了混凝土池壁长期使用出现的渗漏、滋生青苔难以清理的问题。

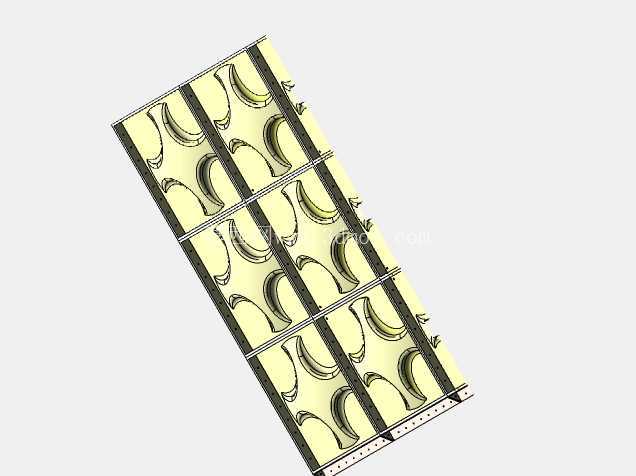

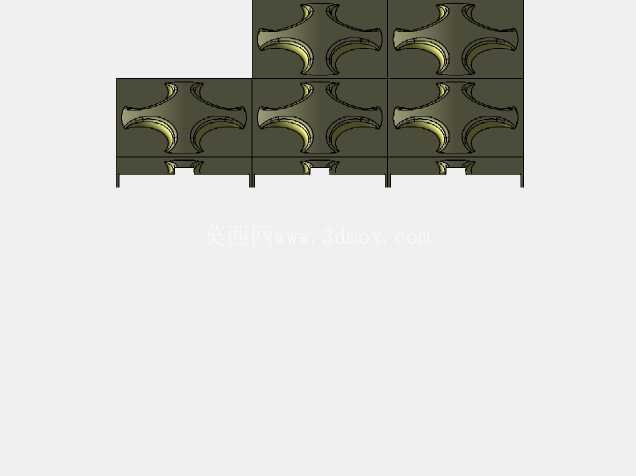

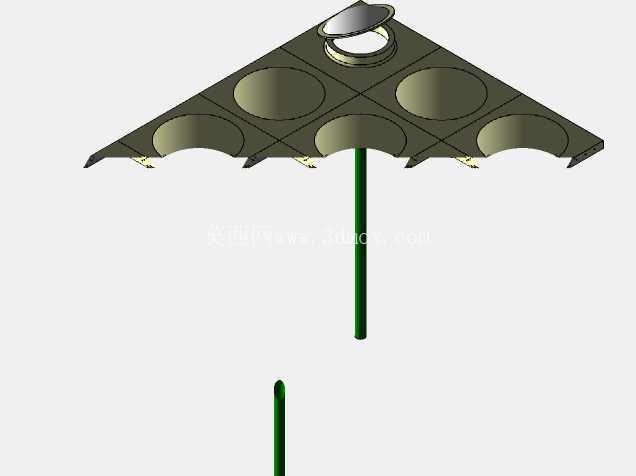

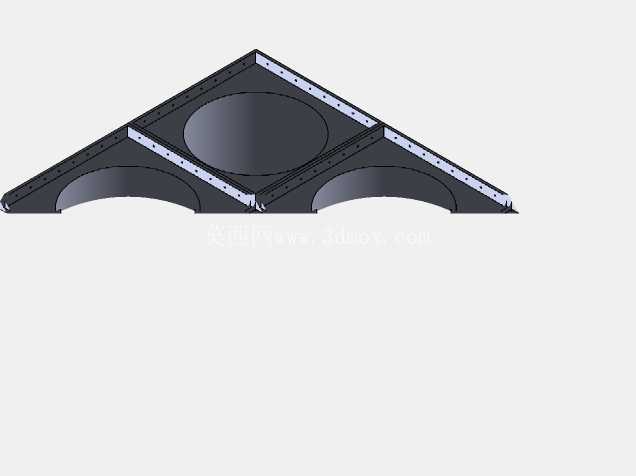

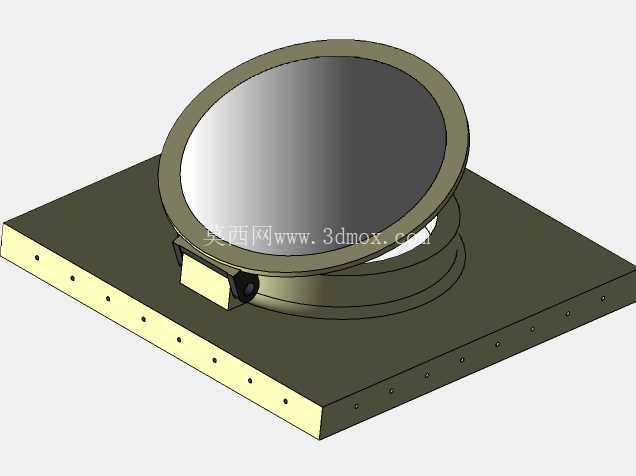

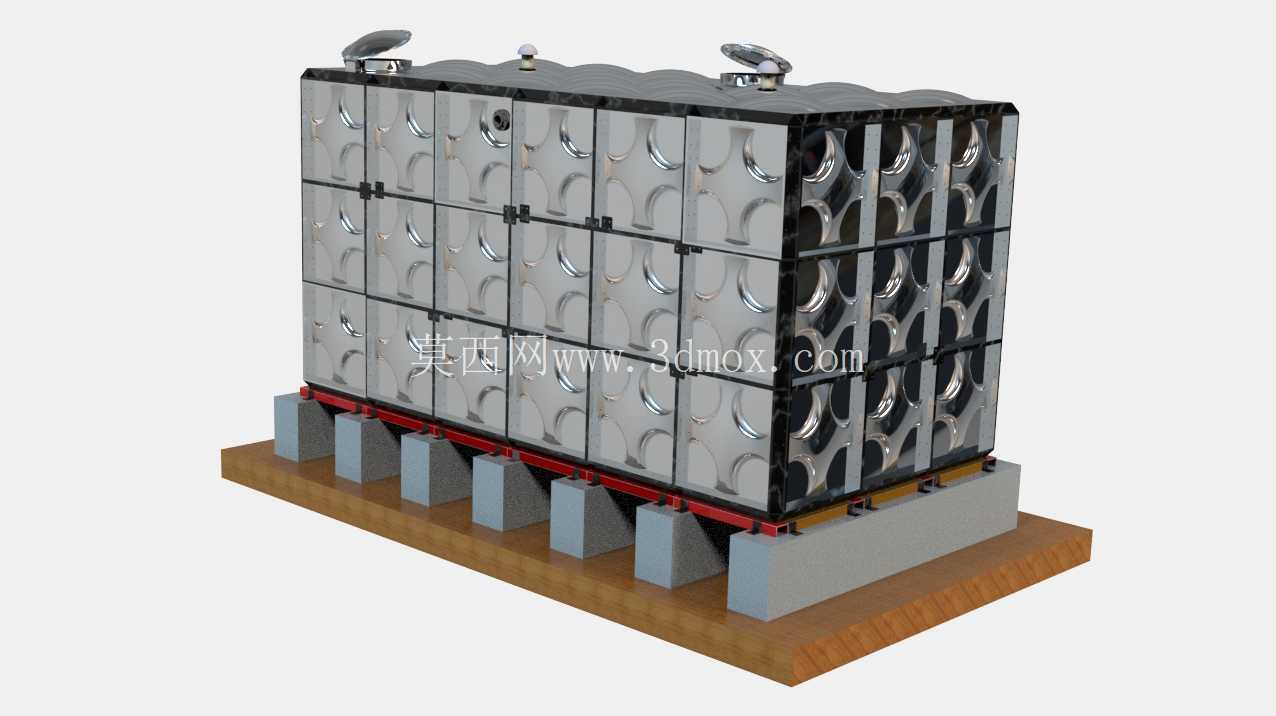

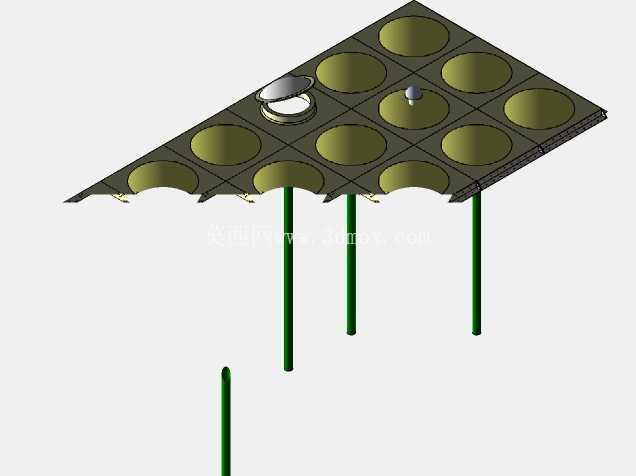

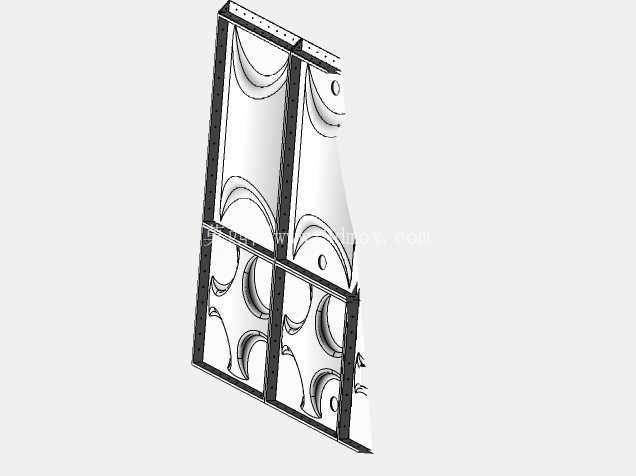

　　从功能特性来看，单块冲压成型的玻璃钢面板带有内凹的弧形加强筋结构，无需额外增加内部支撑肋板即可承受满水状态下的侧向水压，板块之间通过螺栓配合密封胶条拼接，接缝处的密封结构经过多道压合处理，可长期在常压储水环境下保持无渗漏状态。箱体顶部设置有检修人孔与透气帽，检修人孔带翻盖密封结构，可避免外部杂物、蚊虫进入储水空间，透气帽则平衡箱体内部与外部的气压差，避免进水时箱内正压顶裂密封缝、出水时箱内负压造成板块变形。箱体侧面预留有标准的管道接口位，可根据现场管路走向灵活选择进水、出水、溢流、排污的接口位置，排污口设置在箱体底部最低处，配合底部的支撑垫块高度，可顺利排空箱内沉积的污水与杂质，日常维护无需进入箱体内部即可完成排污操作。

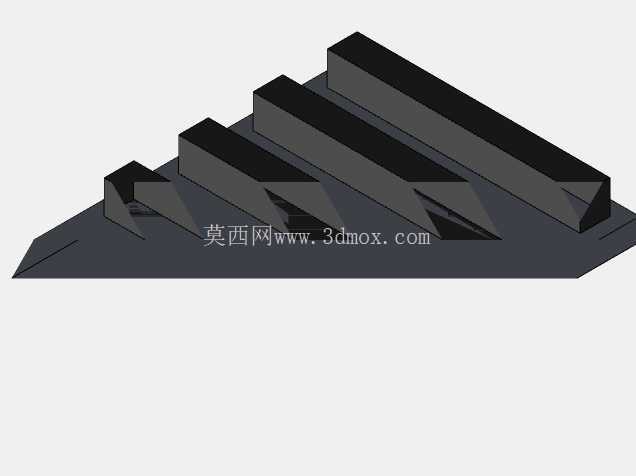

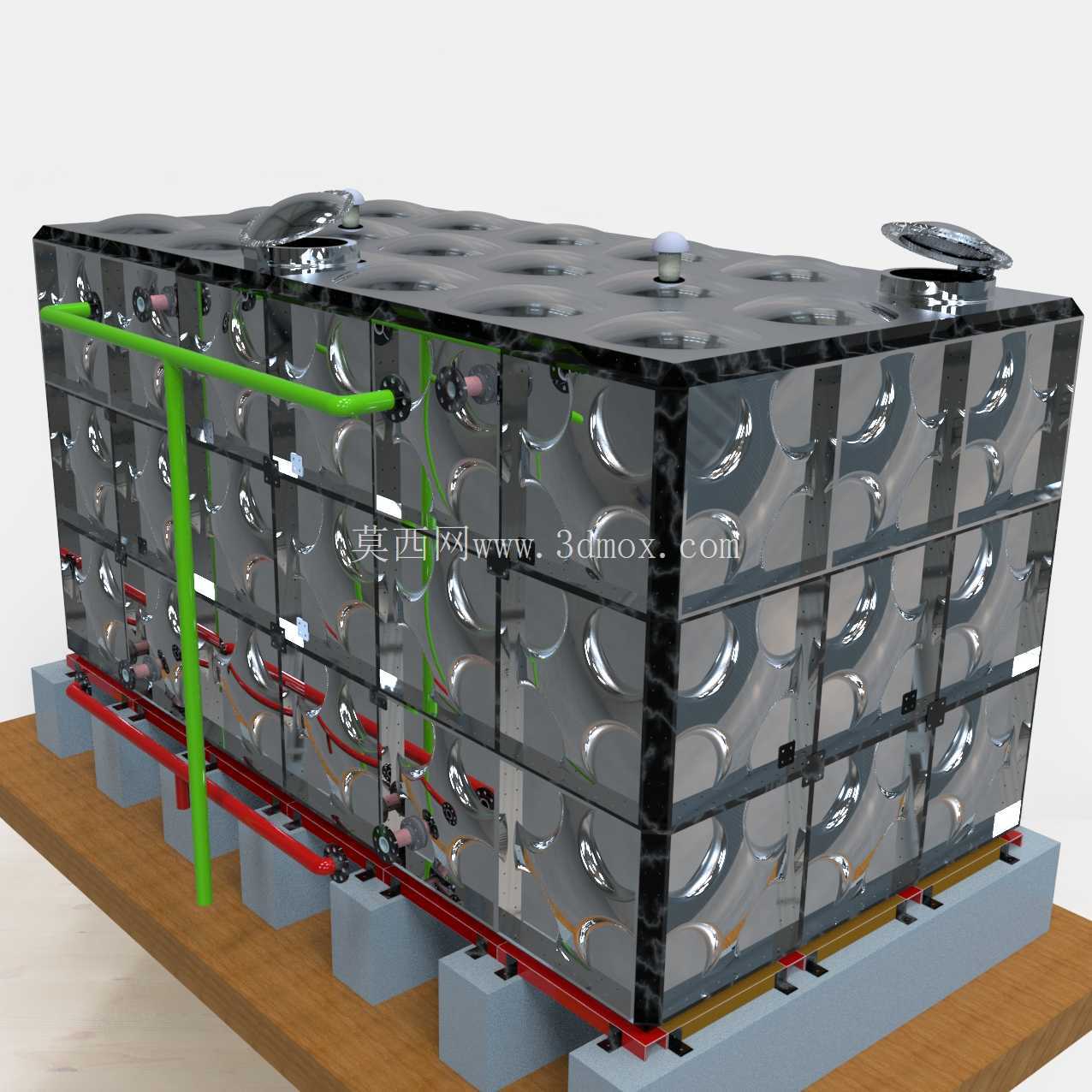

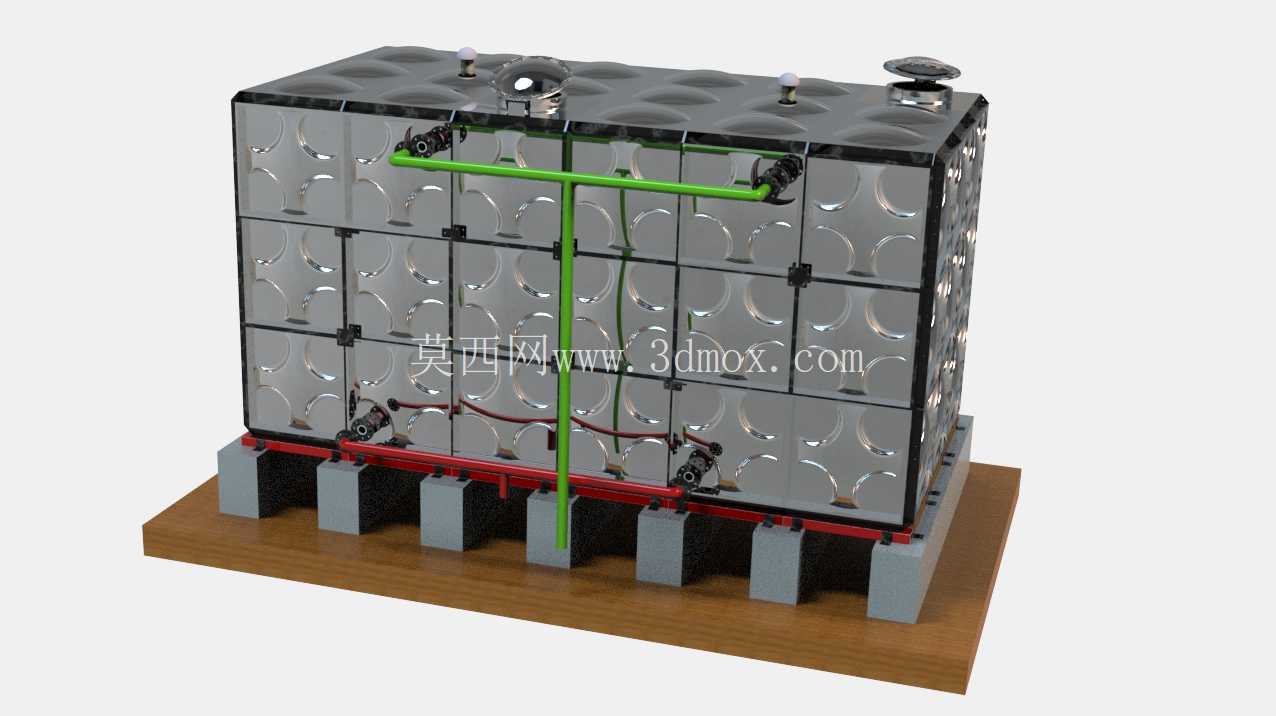

　　设计思路上，整体采用标准化模数化的板块设计，单块面板的尺寸统一，生产时可批量冲压成型降低加工成本，现场安装时无需大型吊装设备，人工即可搬运单块板块完成拼接，安装周期仅为传统混凝土水池的十分之一左右。板块的加强筋弧度经过力学仿真优化，在满水载荷下的形变量控制在安全范围内，不会出现长期使用后面板鼓胀变形的问题。内部的拉筋结构采用与面板同材质的型材，通过螺栓与板块内侧的连接座固定，将相对的两块面板拉结为整体，进一步抵消水压带来的侧向推力，拉筋的排布间距根据储水高度调整，储水高度越高的区域拉筋排布越密，保障整体结构强度冗余。箱体外部的进出水管路采用不同颜色区分功能，绿色管路为进水补水管路，红色管路为出水与排污管路，现场安装与后期维护时可快速识别管路功能，避免接错管路影响系统运行。

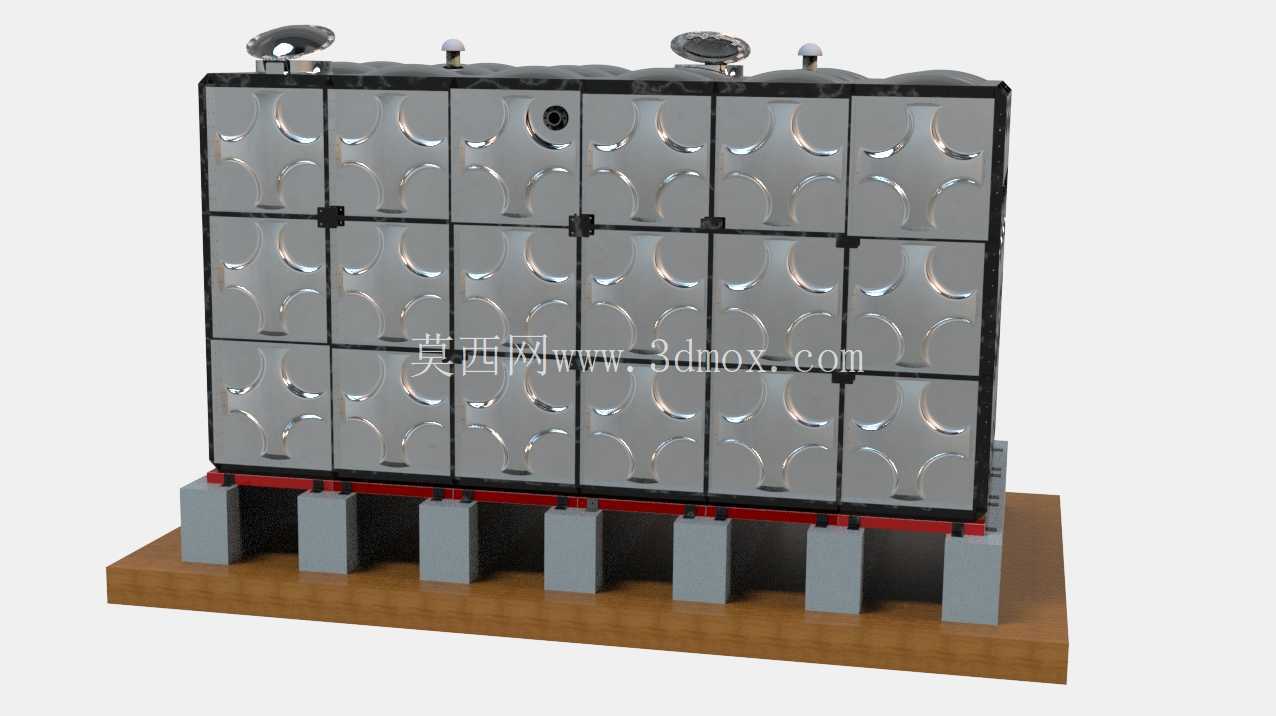

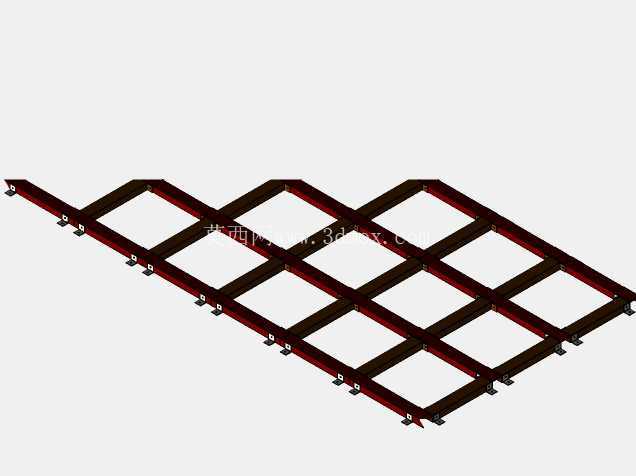

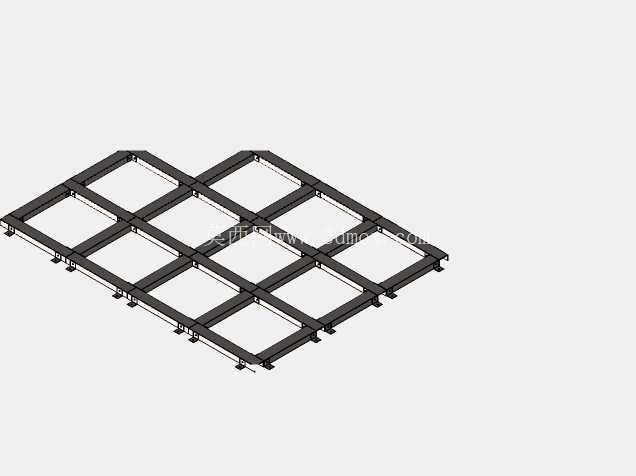

　　外形尺寸与安装边界方面，单块标准面板的尺寸为1m×1m，可根据所需储水容积灵活组合成长宽高不同的箱体规格，最小可组合为1m³的小型储水箱，最大可拼接至数千立方的大型储水设施。安装时需要在底部浇筑平整的混凝土基础或者架设承重钢结构平台，基础平面的水平度误差需控制在5mm以内，避免箱体拼接后出现局部应力集中导致密封失效。箱体底部设置的混凝土支撑垫块高度不低于300mm，预留出底部管路安装与排污操作的空间，箱体四周需要预留不小于500mm的检修通道，方便后期紧固螺栓、更换密封胶条、检修管路附件。箱体顶部不可堆放重物，检修人孔位置需要预留足够的开启空间，透气帽需要高出顶部平面100mm以上，避免顶部积水倒灌入箱内。在屋面安装时，需要核算屋面的承重能力，满水状态下的箱体总重量不得超过屋面设计荷载，必要时需要在箱体下方增设承重梁分散荷载，避免对建筑结构造成损伤。
