阿古斯塔A129武装攻击直升机整机结构

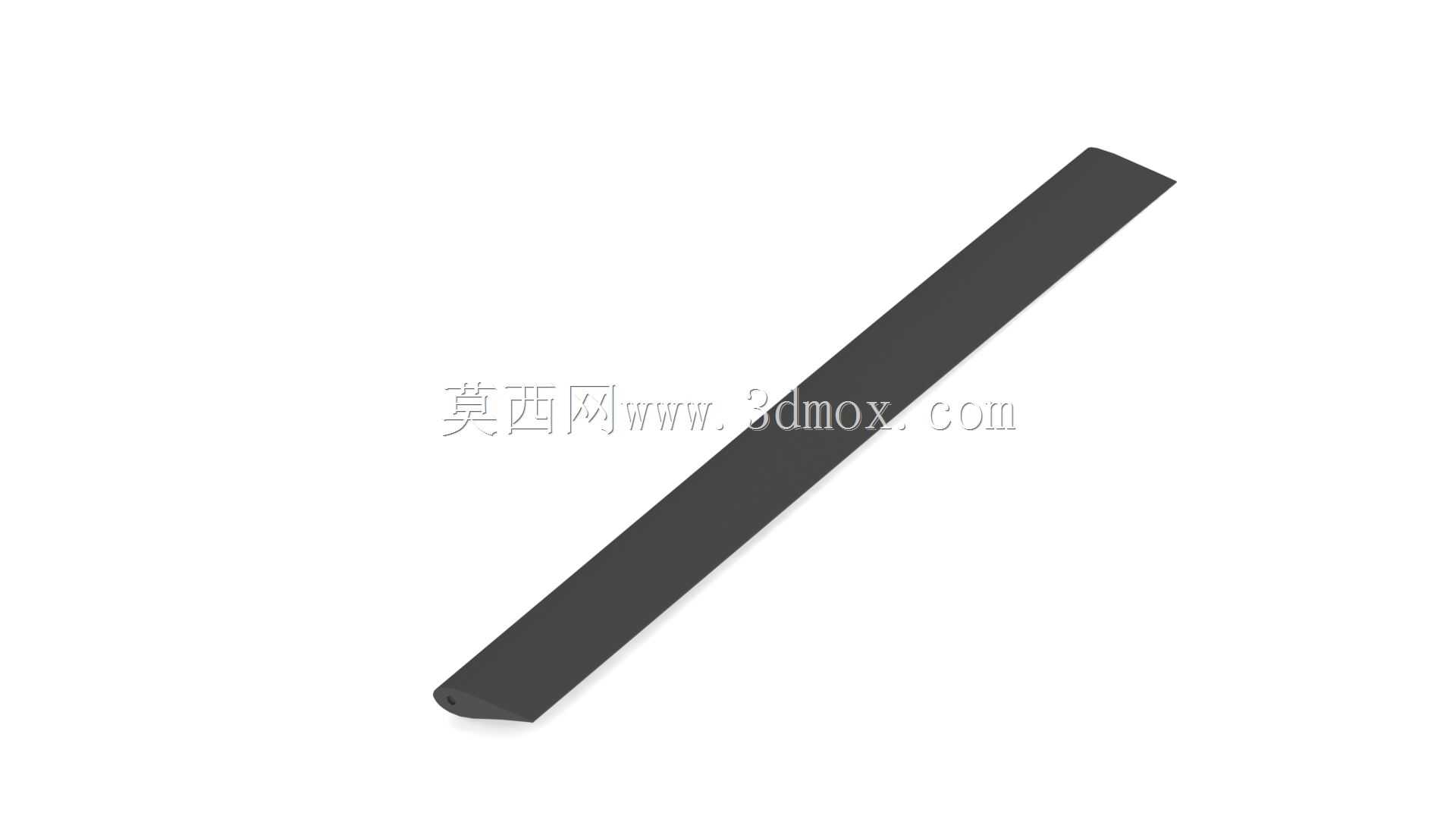

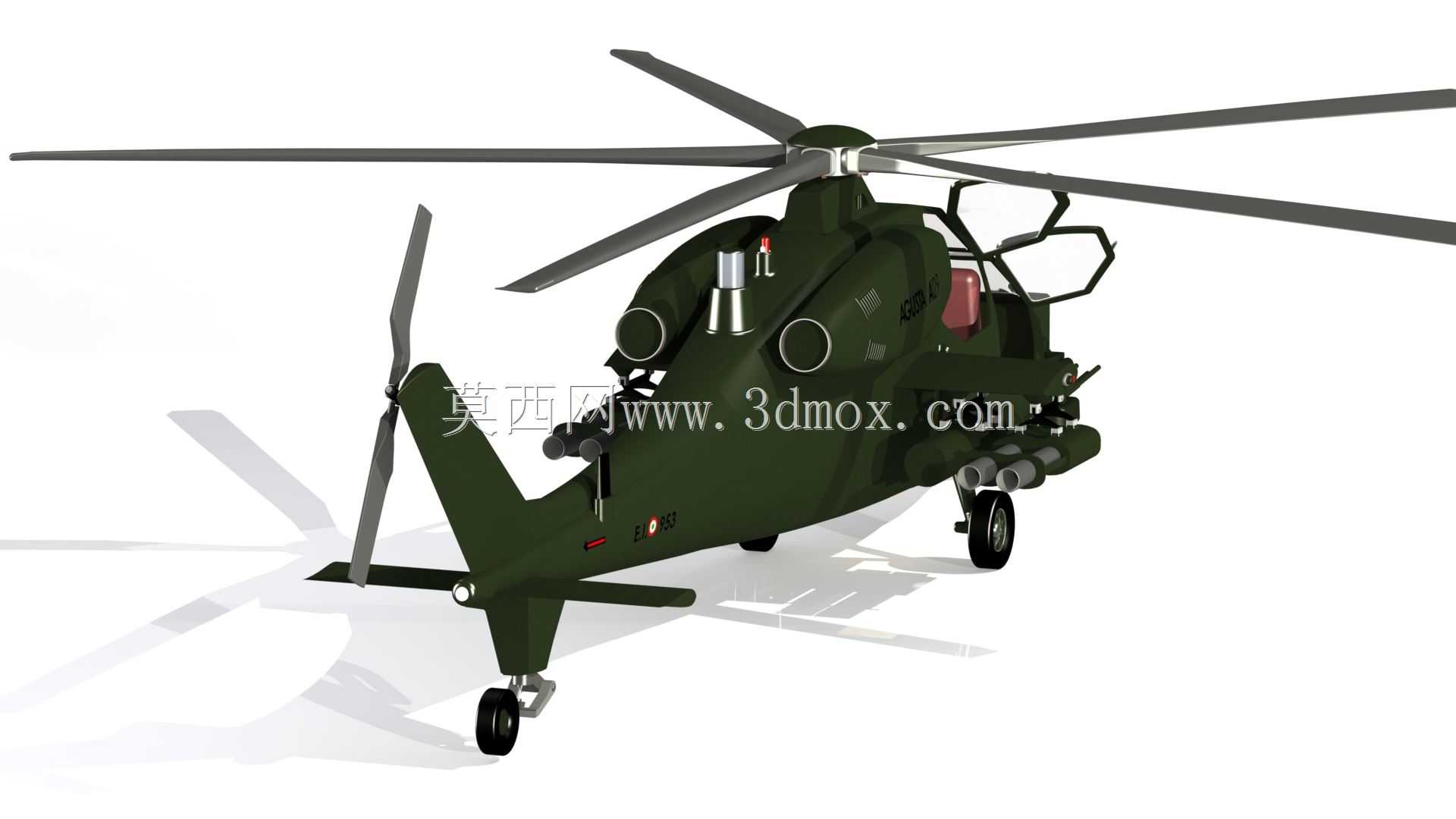

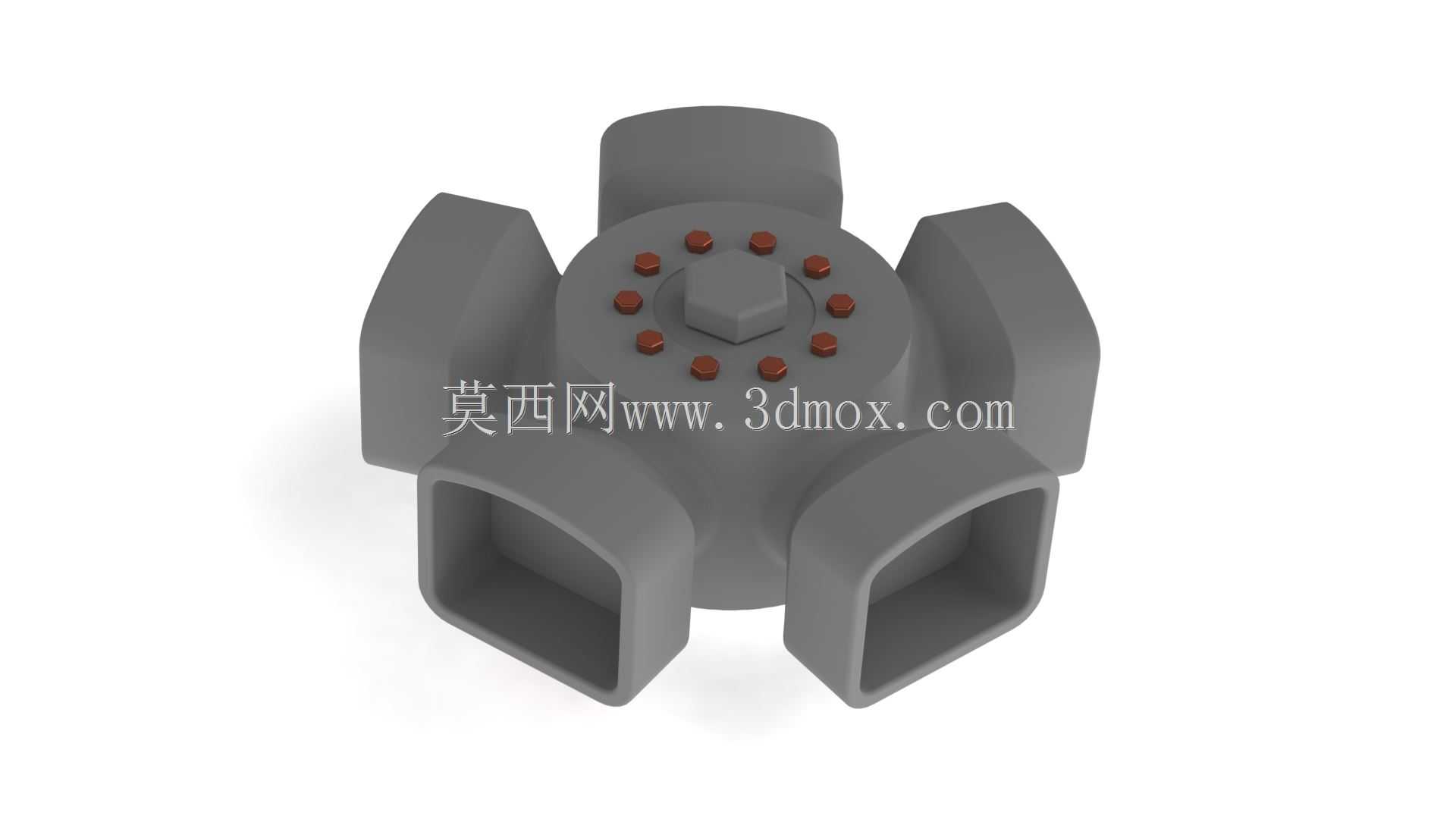

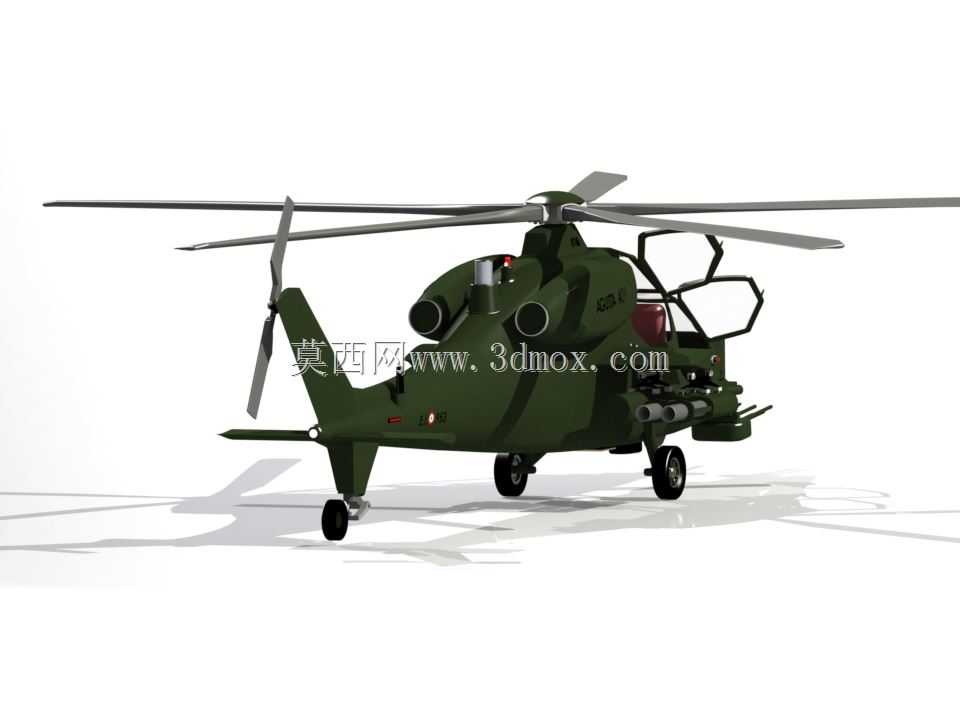

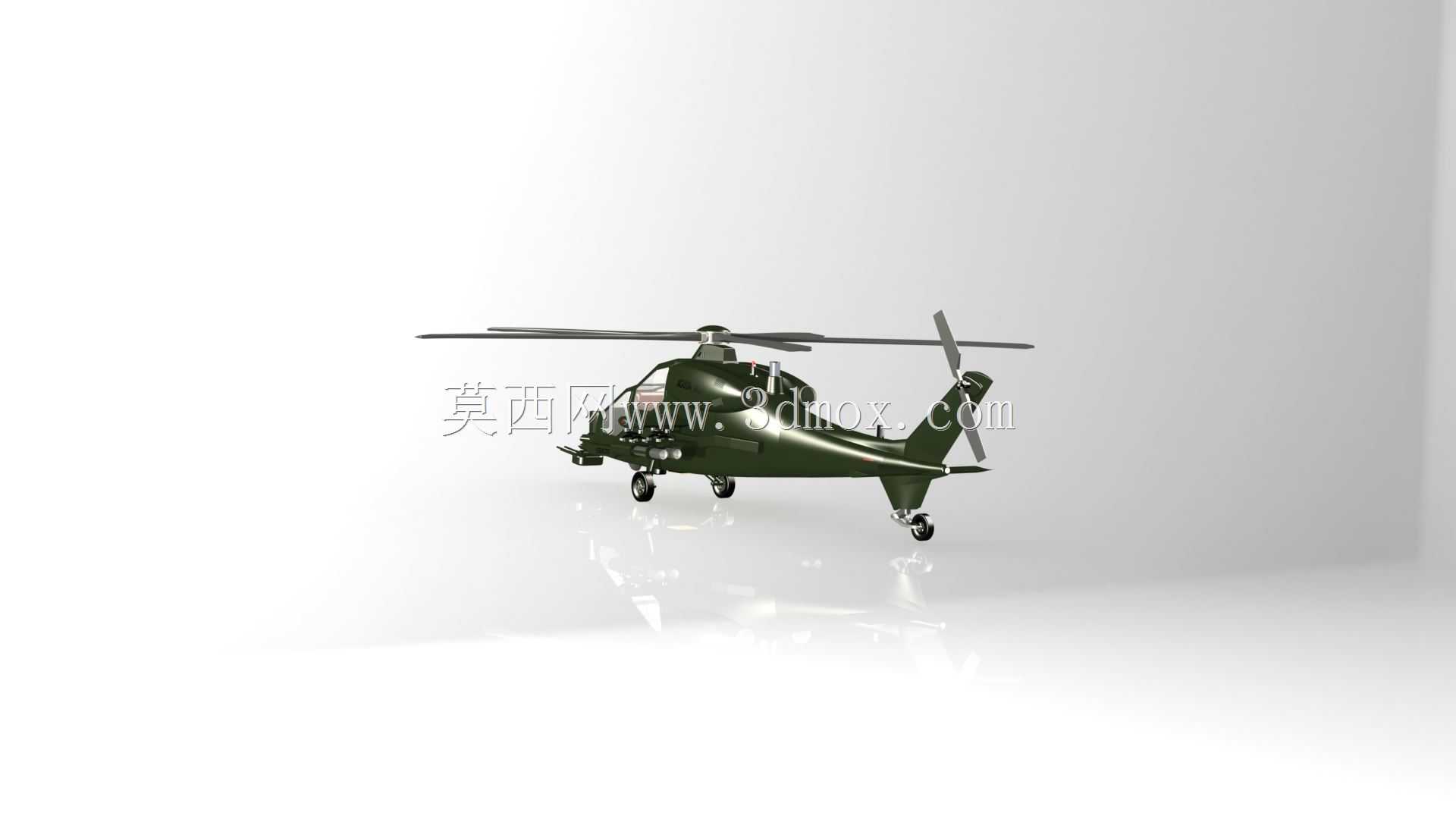

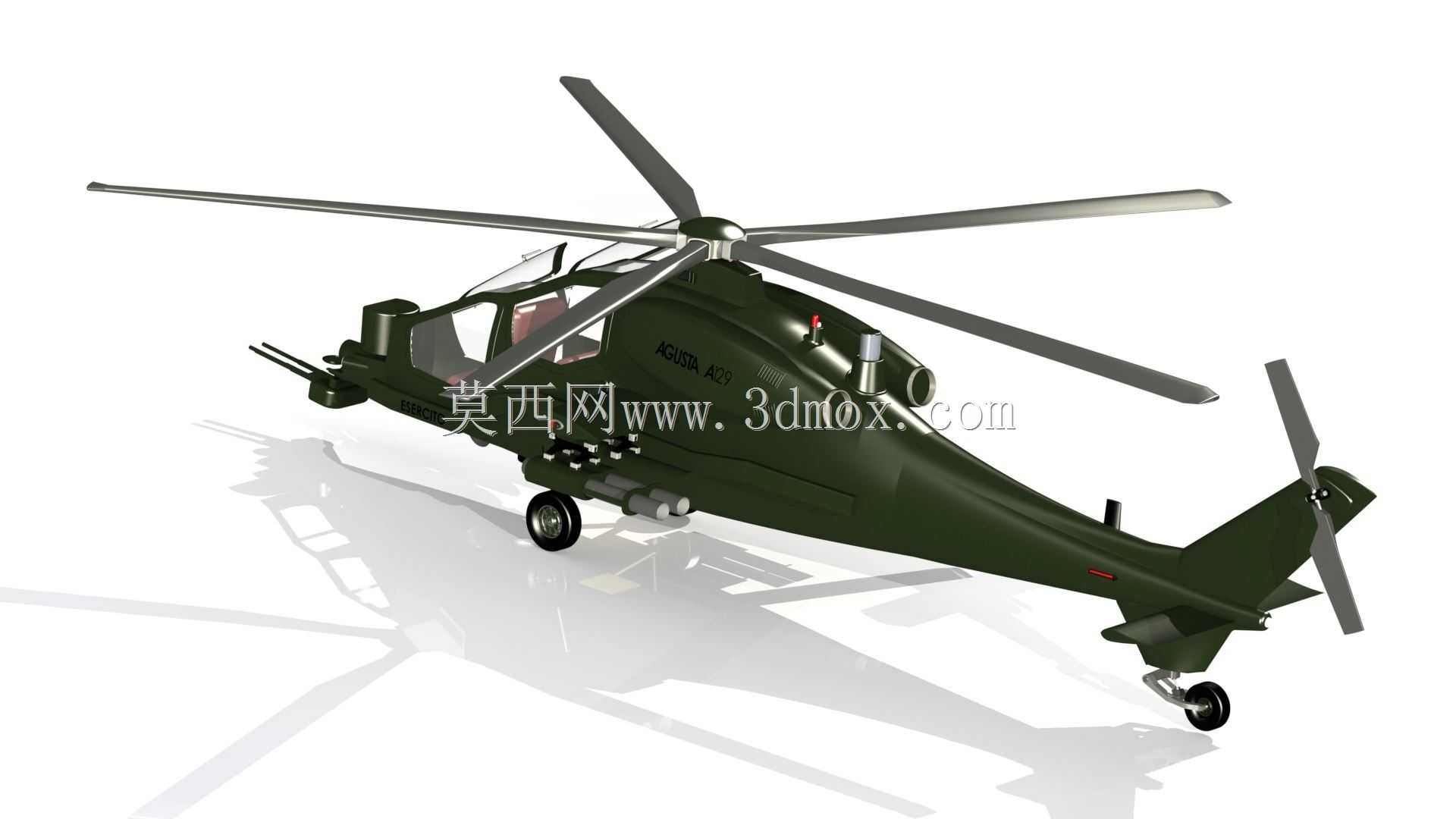

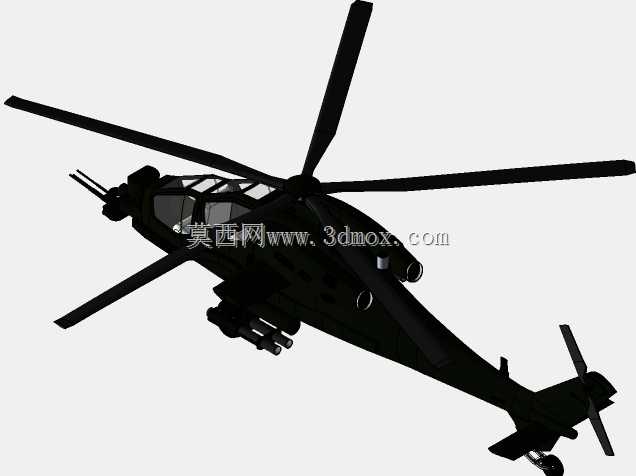

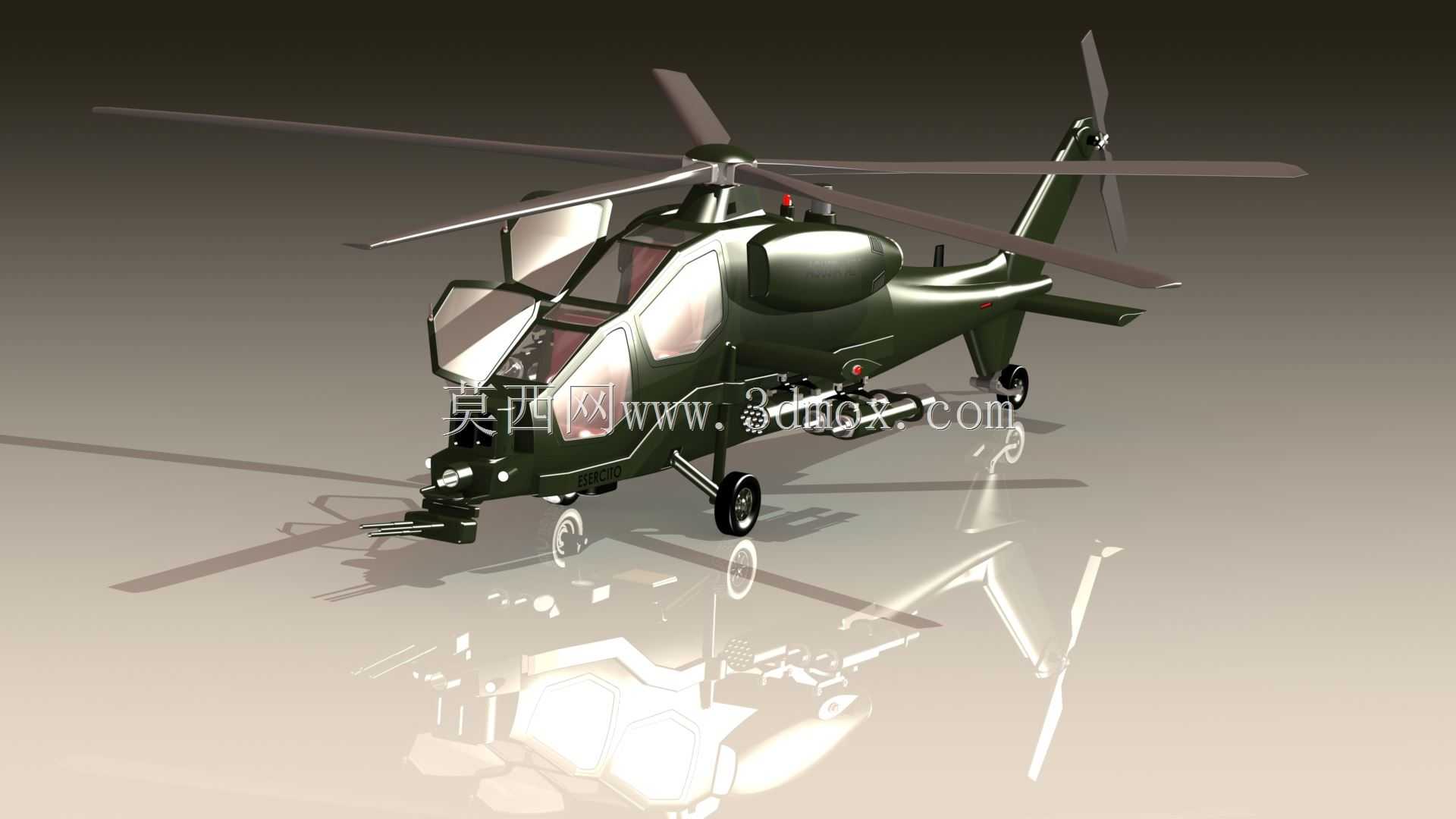

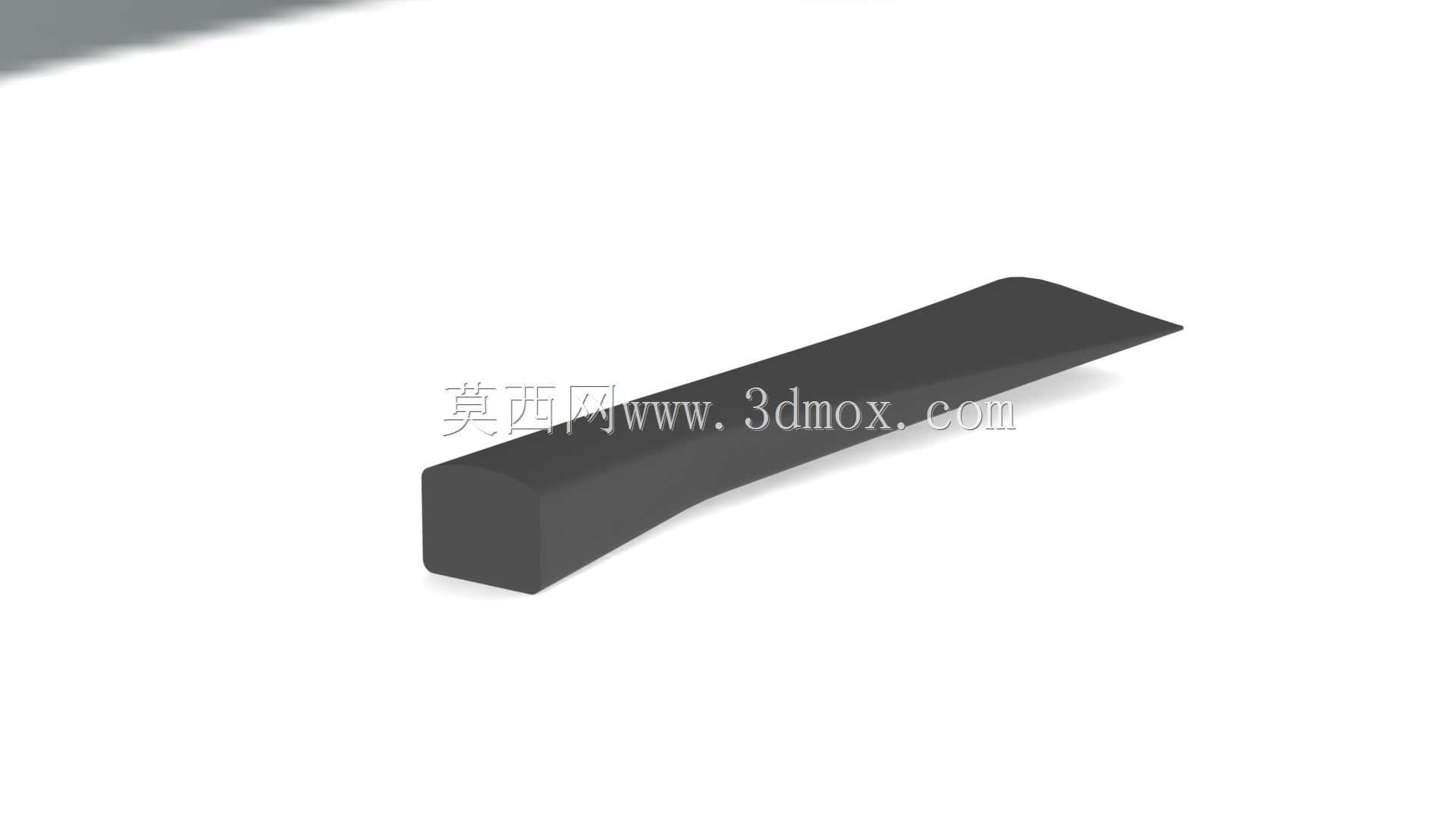

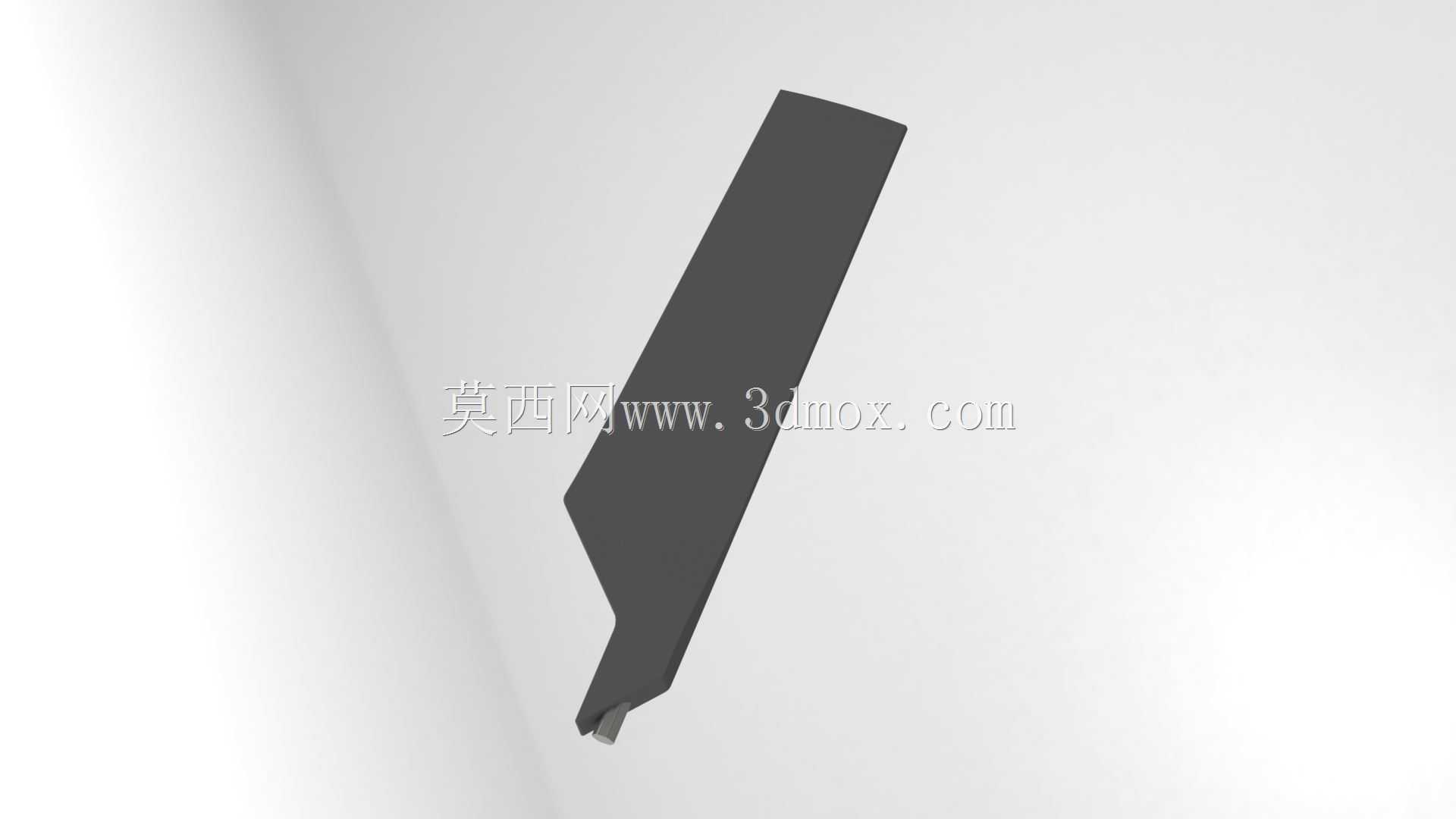

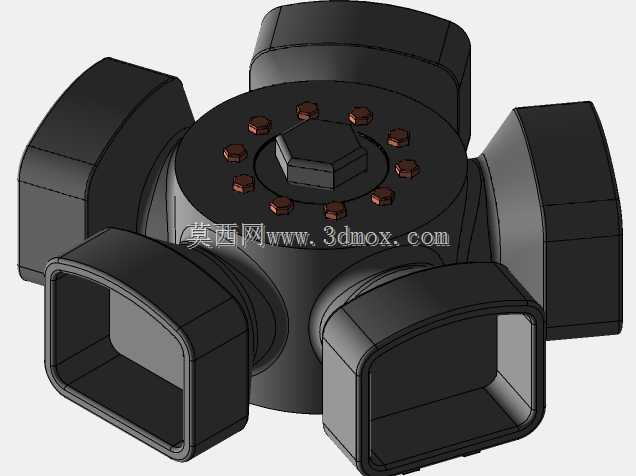

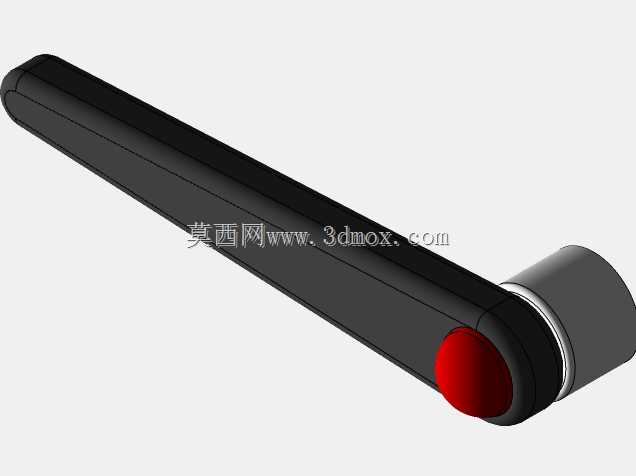

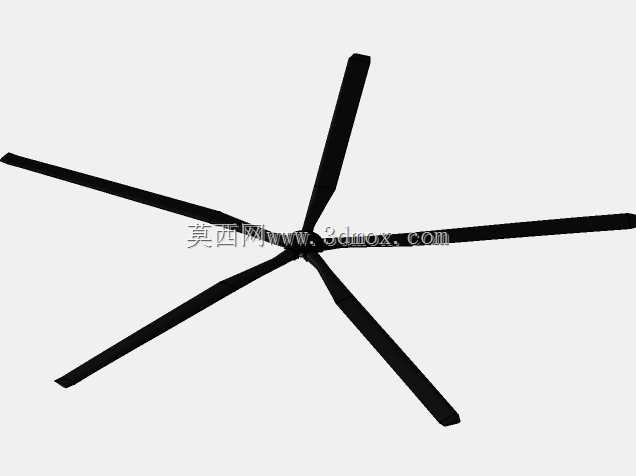

　　该三维作品围绕阿古斯塔A129“曼古斯塔”武装攻击直升机展开，整机建模以窄体串列双座攻击构型为核心，重点呈现旋翼系统、尾桨、机身蒙皮、座舱、短翼、起落架、观瞄装置与武器挂装区域之间的空间关系。从工程应用看，这类机型主要服务于低空反坦克、近距火力支援、武装侦察、护航与战场遮断等任务场景，其结构布置必须在飞行性能、战场生存性、武器承载和维护可达性之间取得平衡。模型在外形表达上保留了攻击直升机典型的低阻窄机身特征，机头前端设置观瞄与航炮相关区域，机身中部布置动力传动与乘员舱，上部为主旋翼毂和桨叶安装位置，尾部延伸出尾梁、垂尾、平尾及尾桨系统。主旋翼采用多片桨叶布局，桨叶通过桨毂与旋翼轴连接，建模时需要关注桨叶平面形状、翼尖位置、

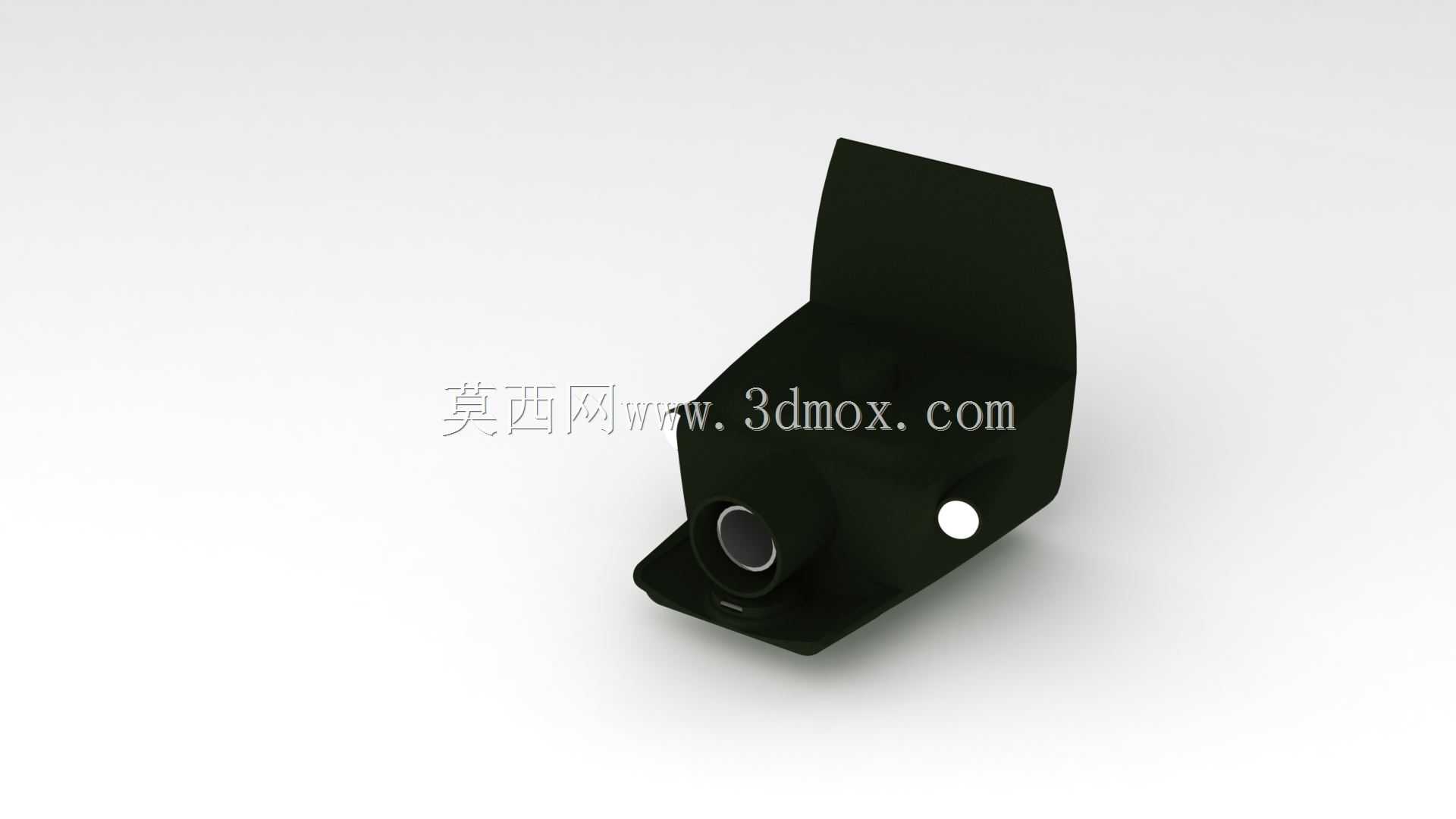

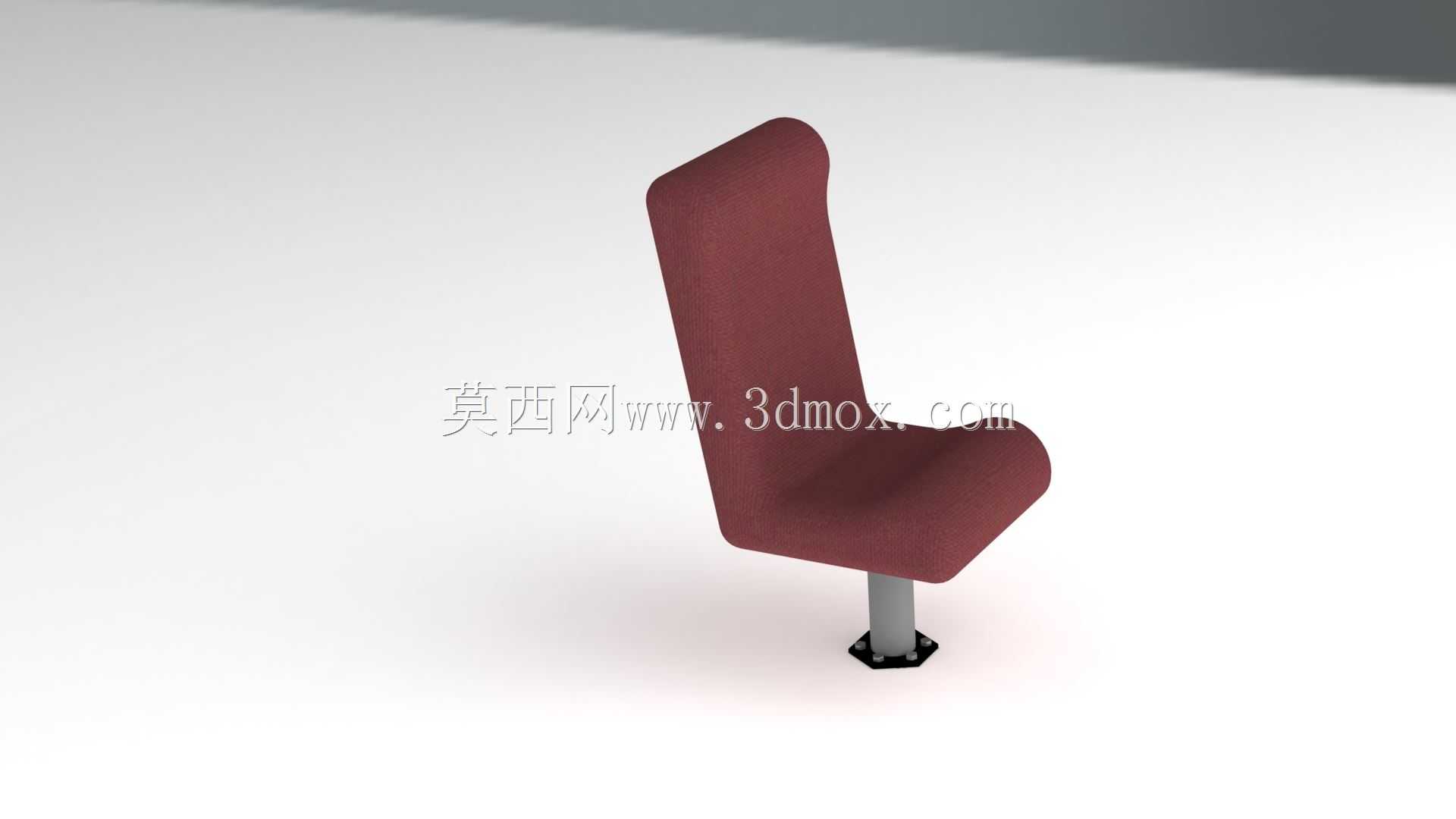

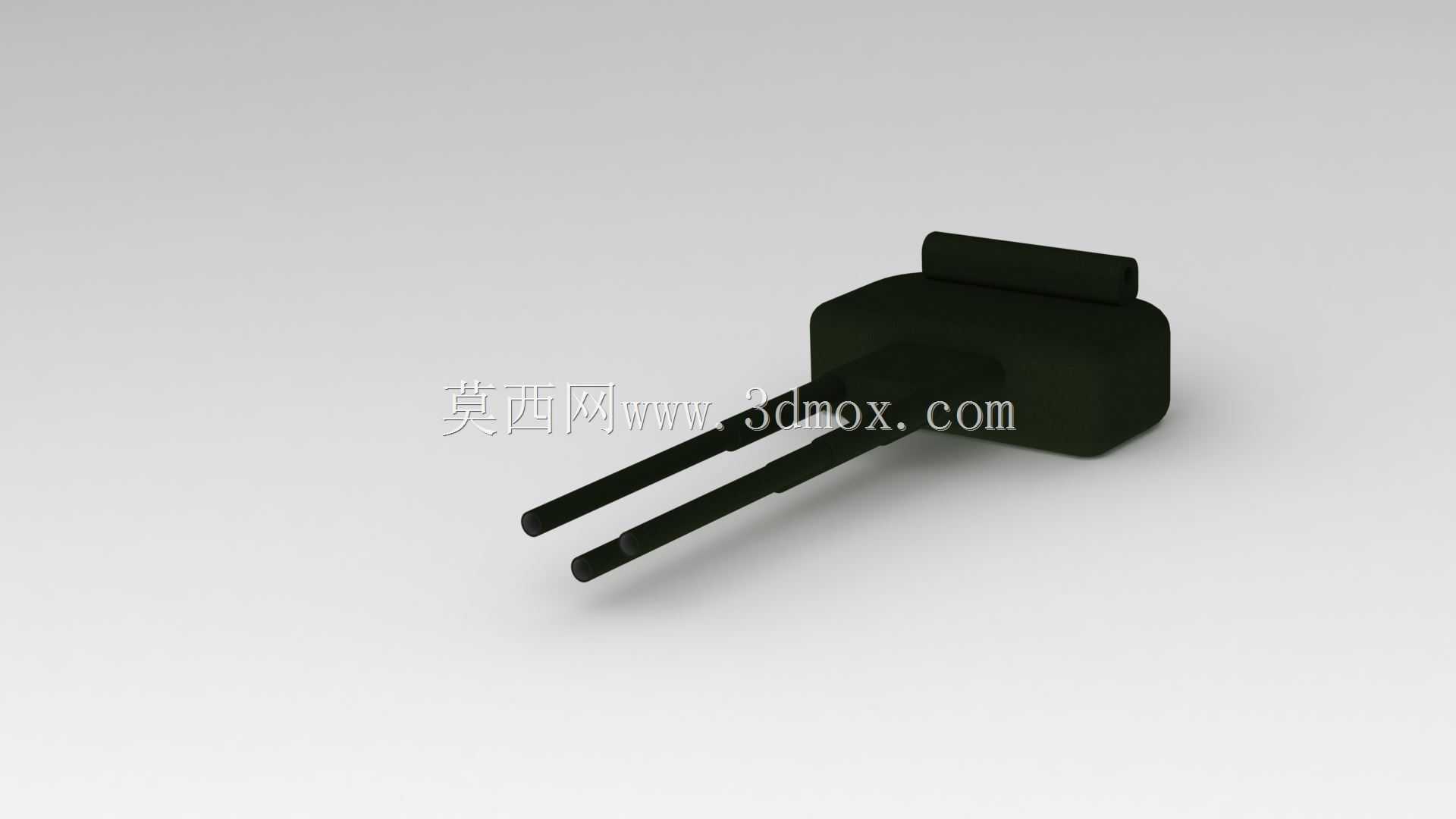

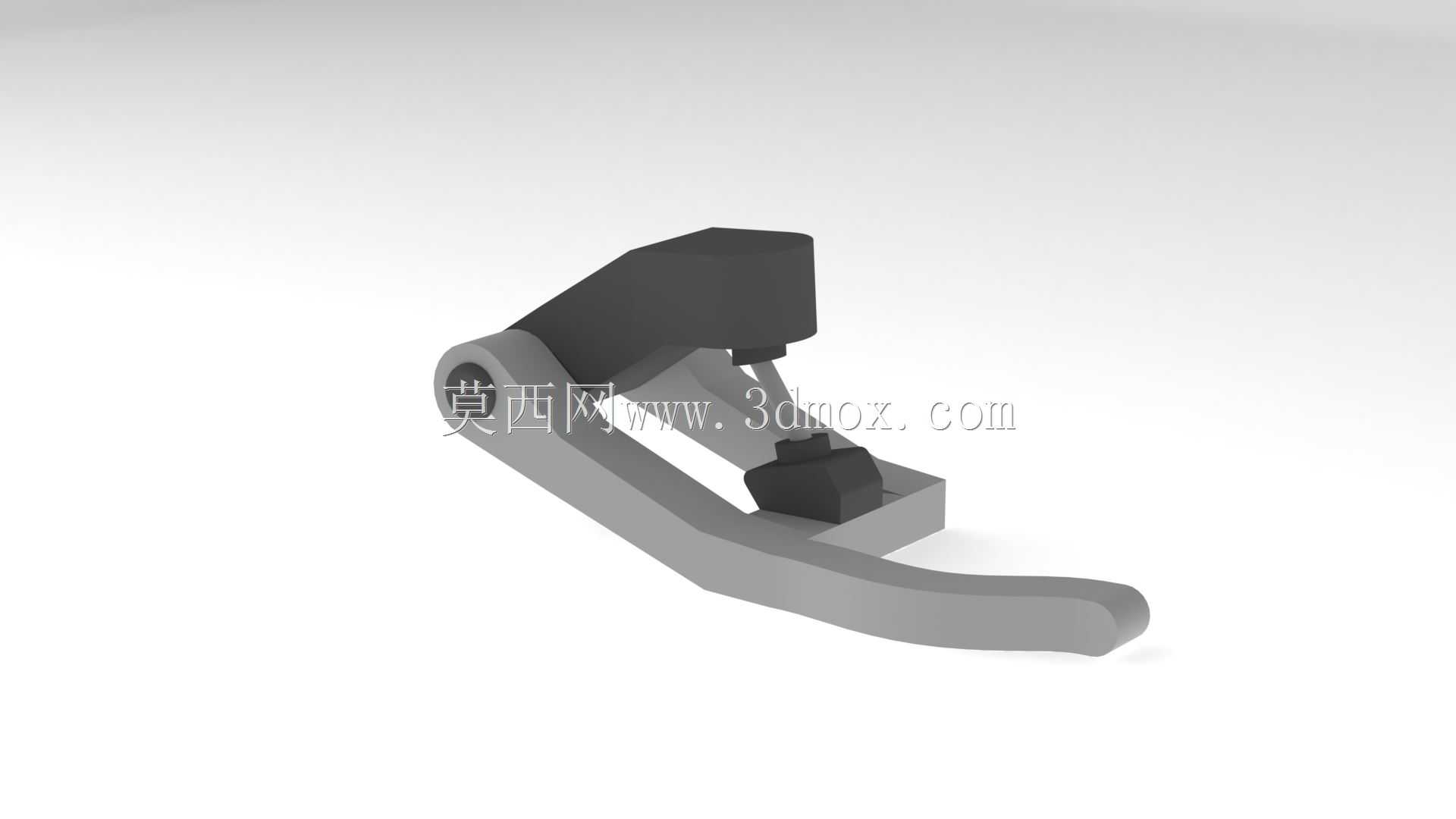

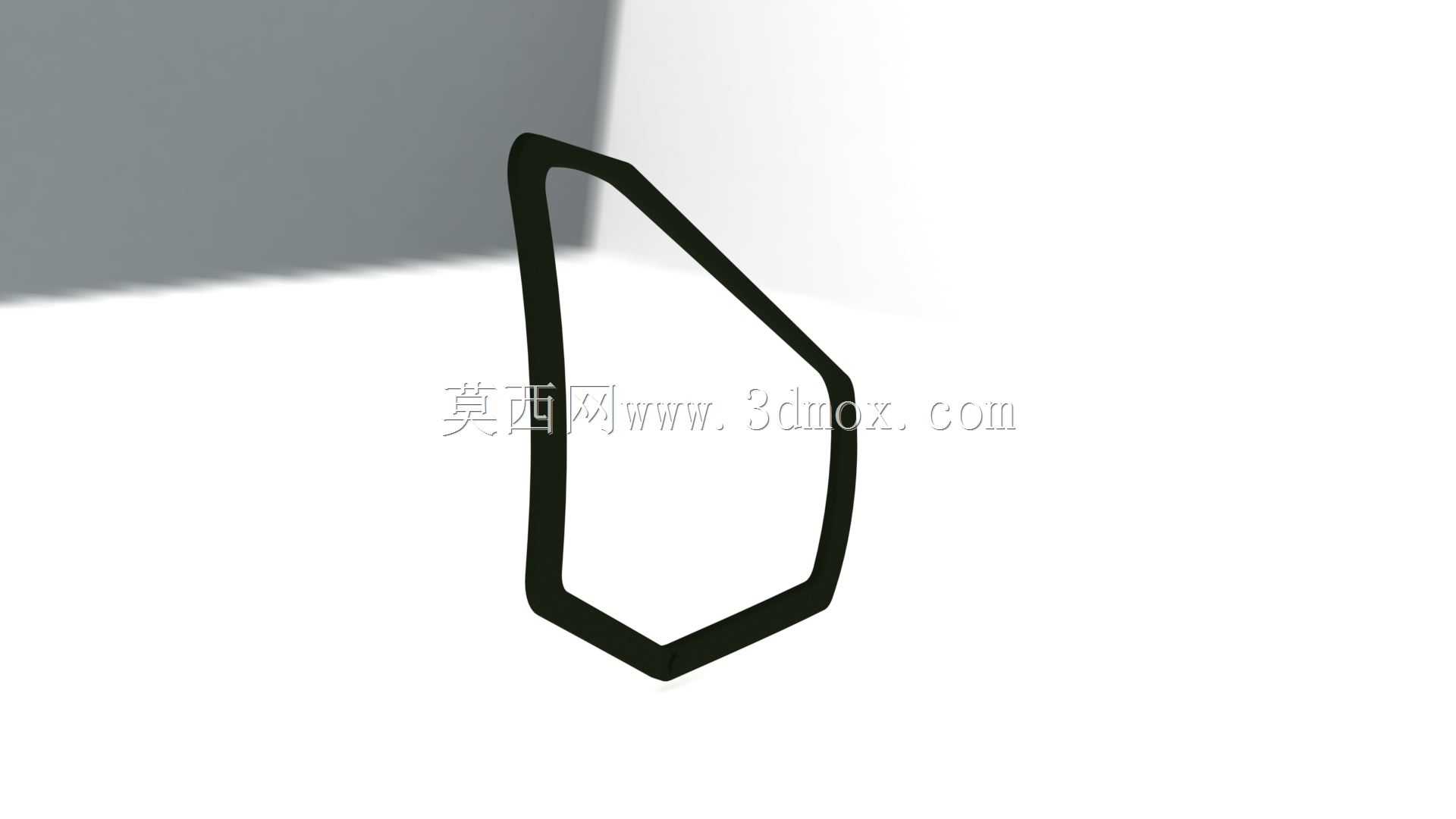

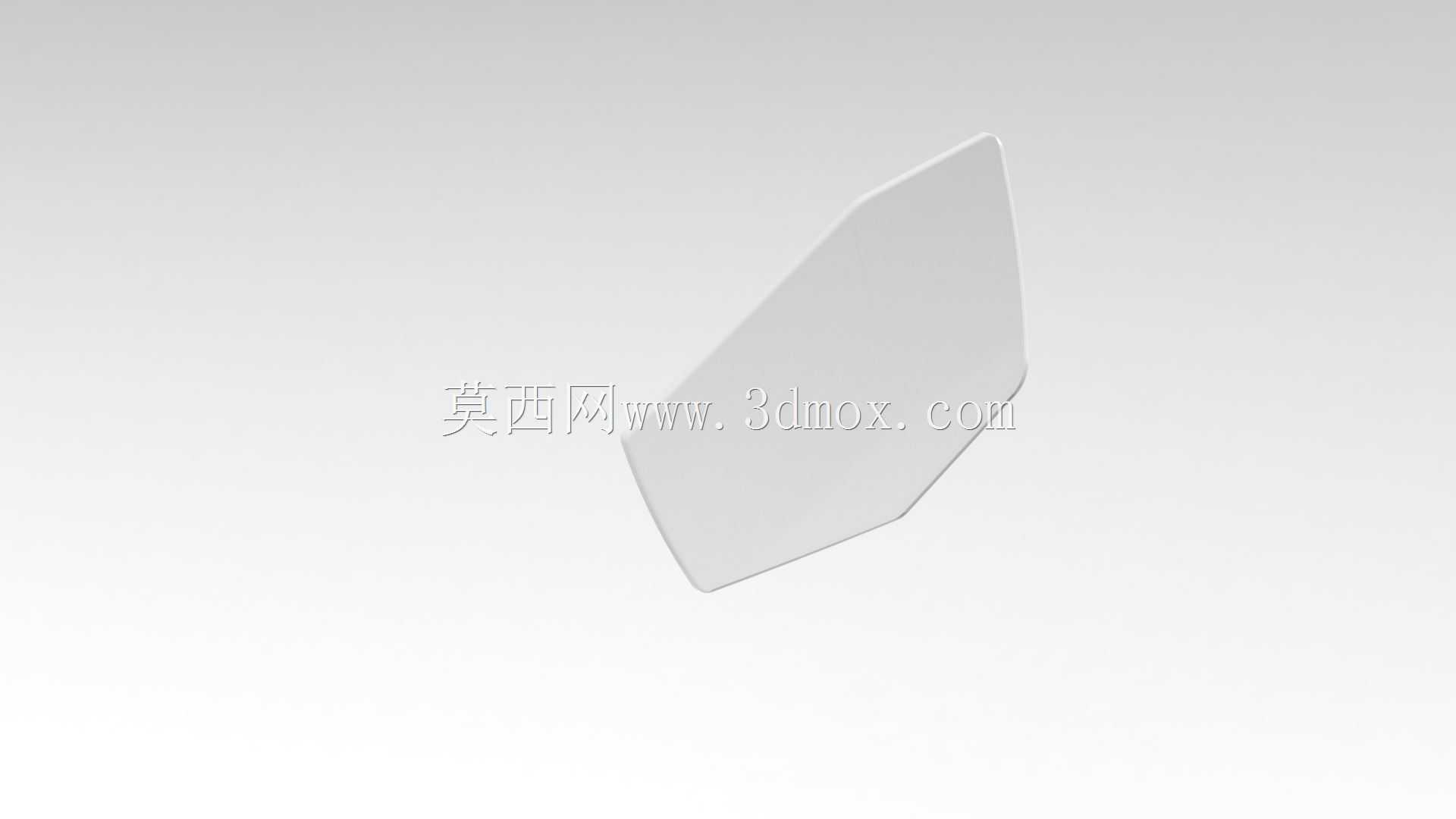

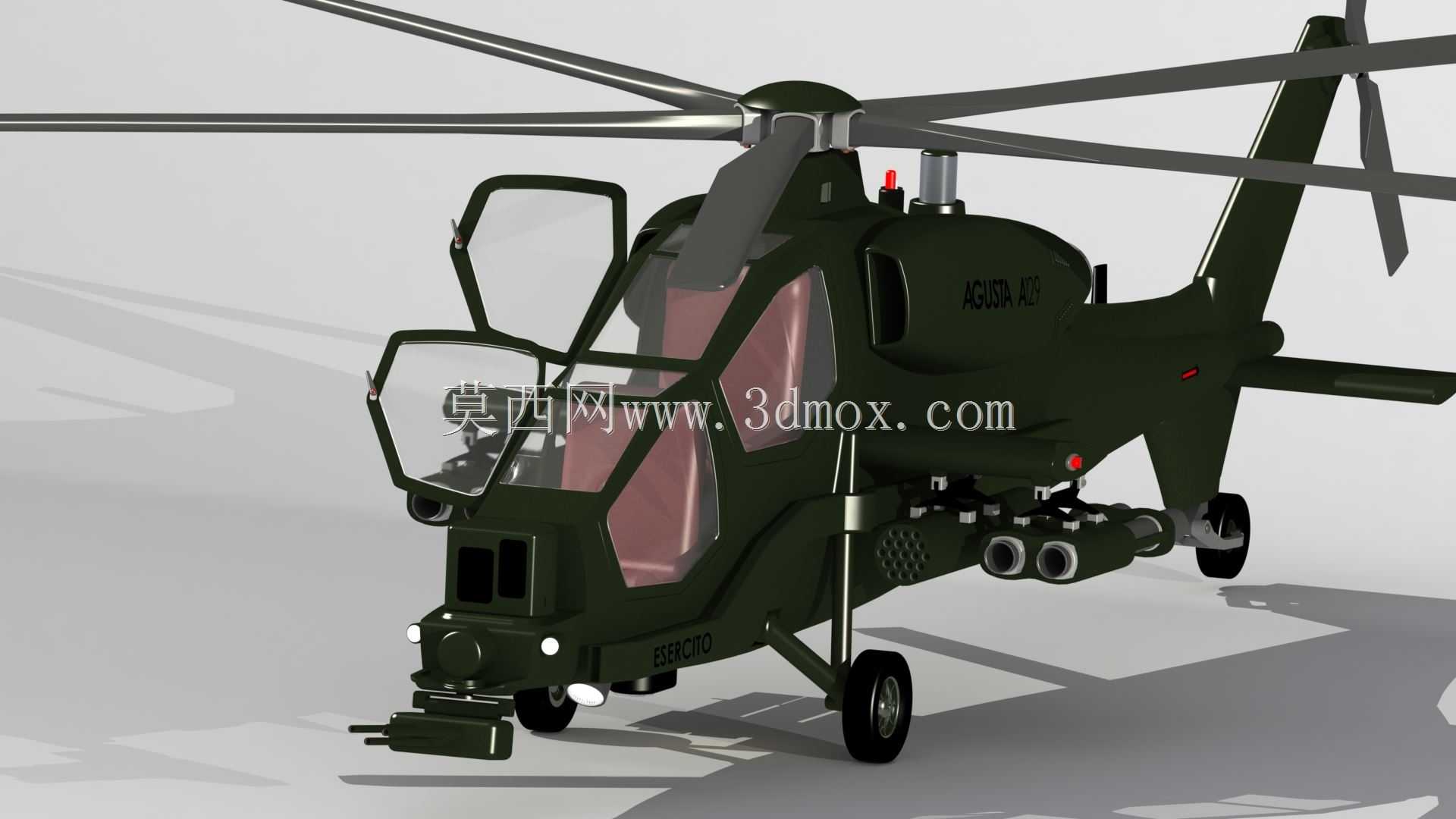

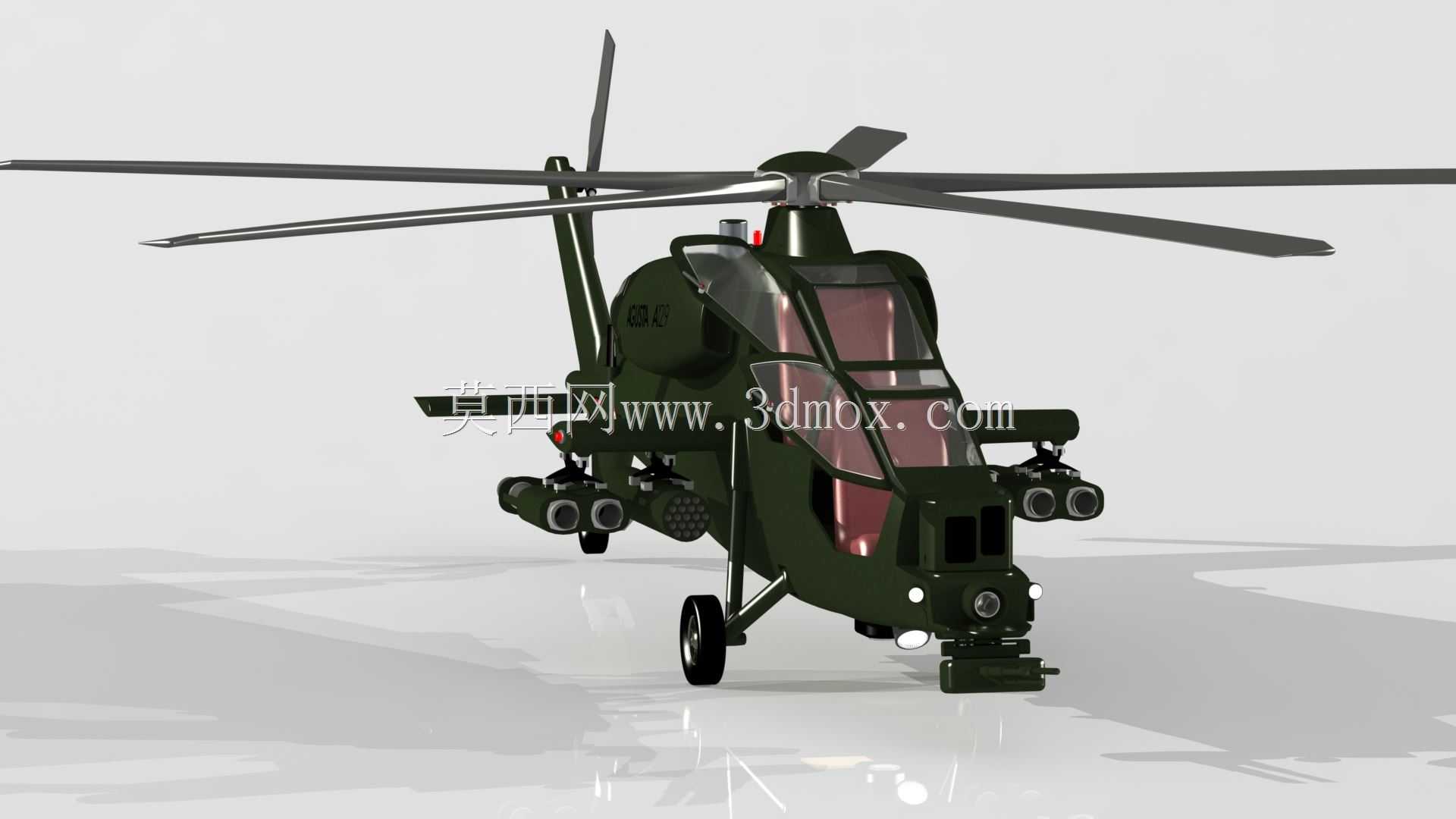

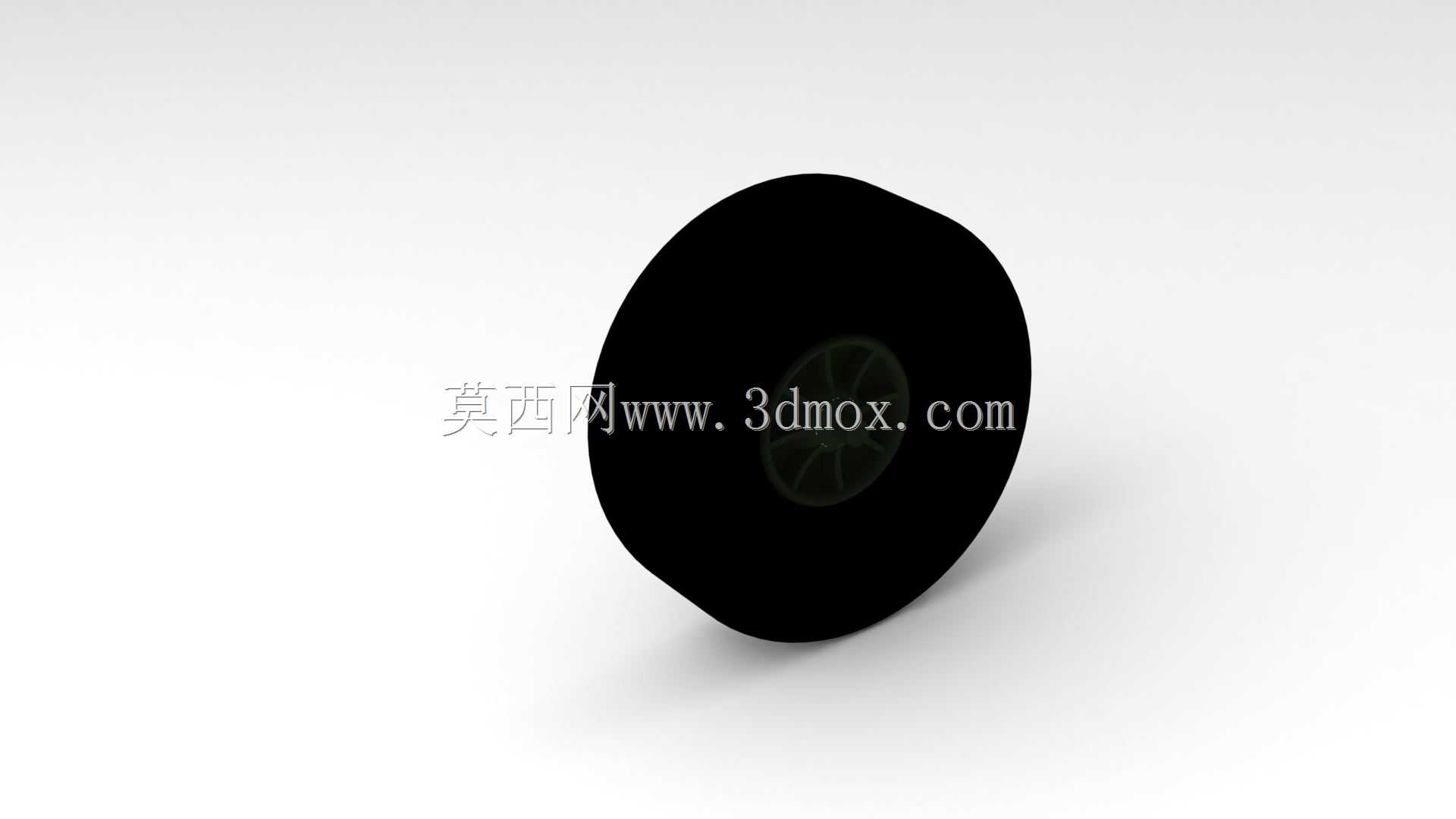

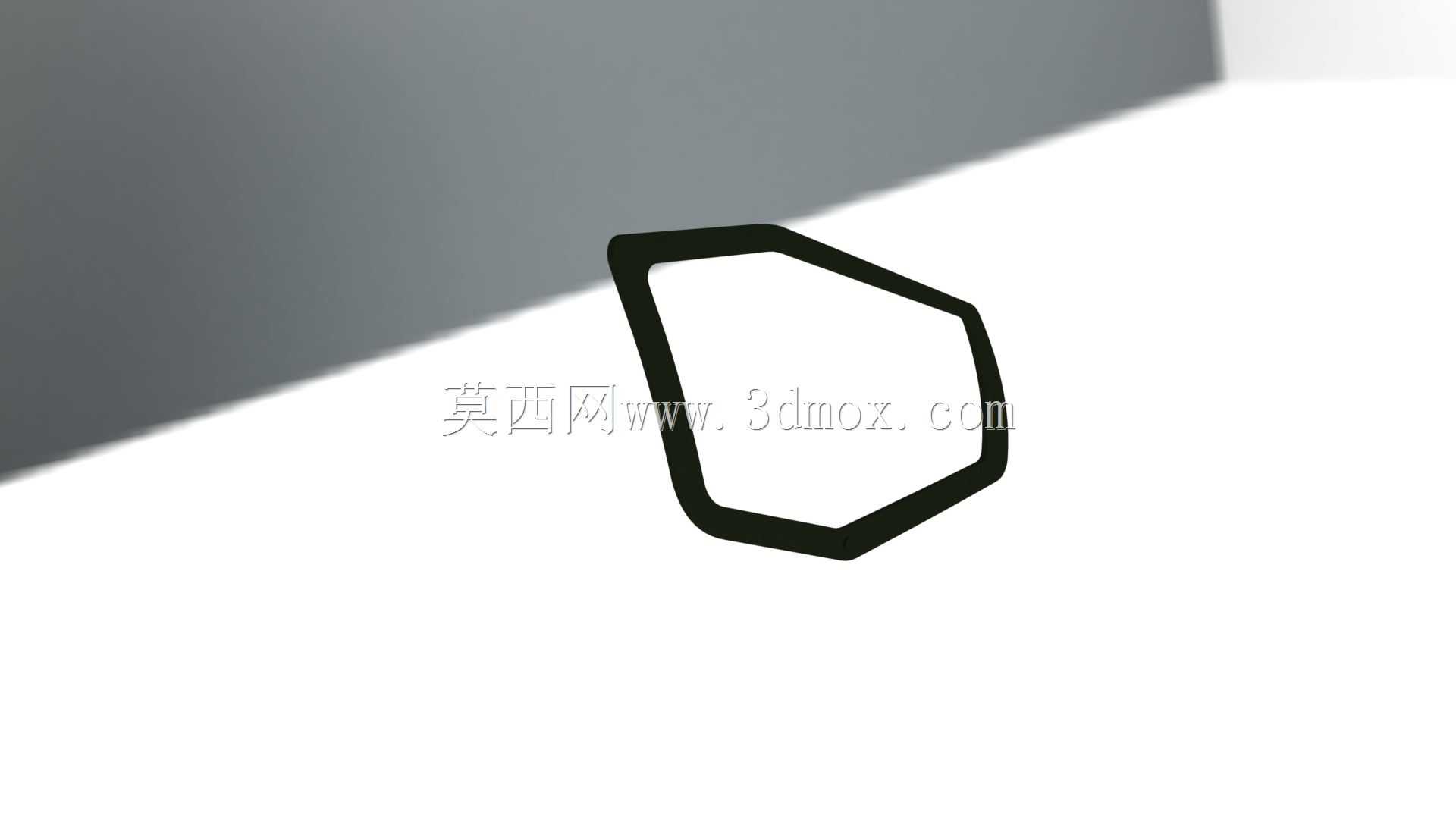

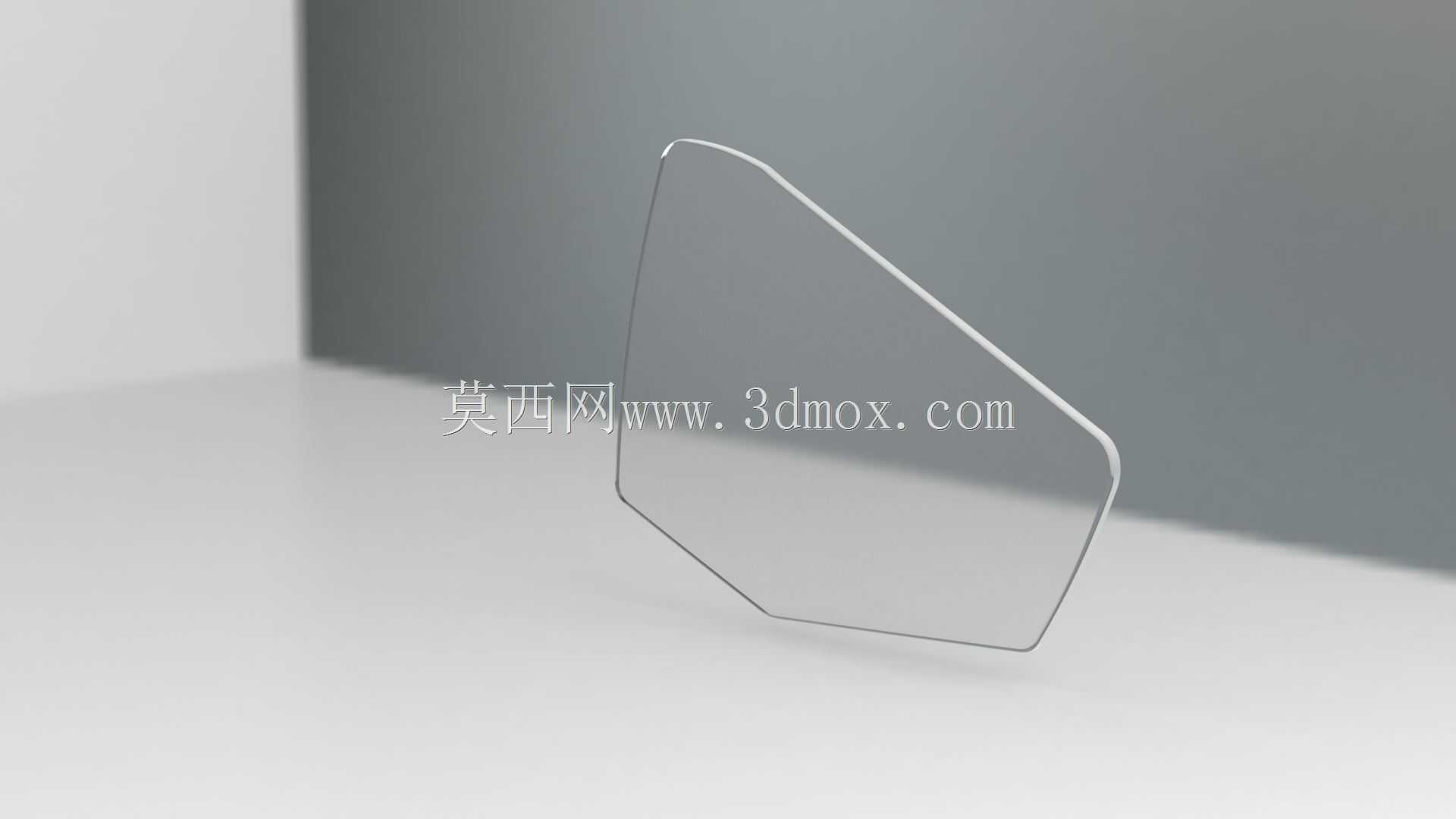

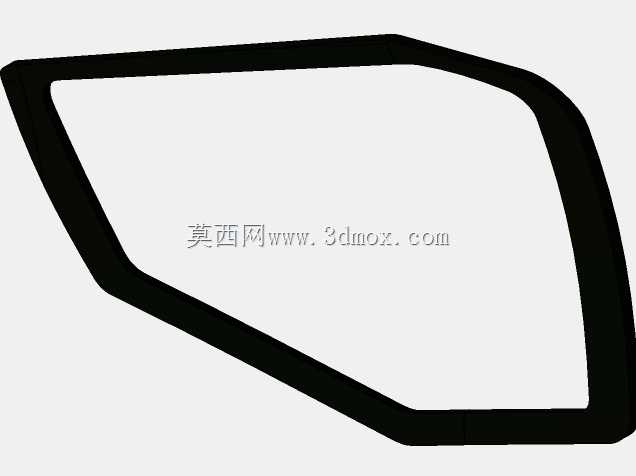

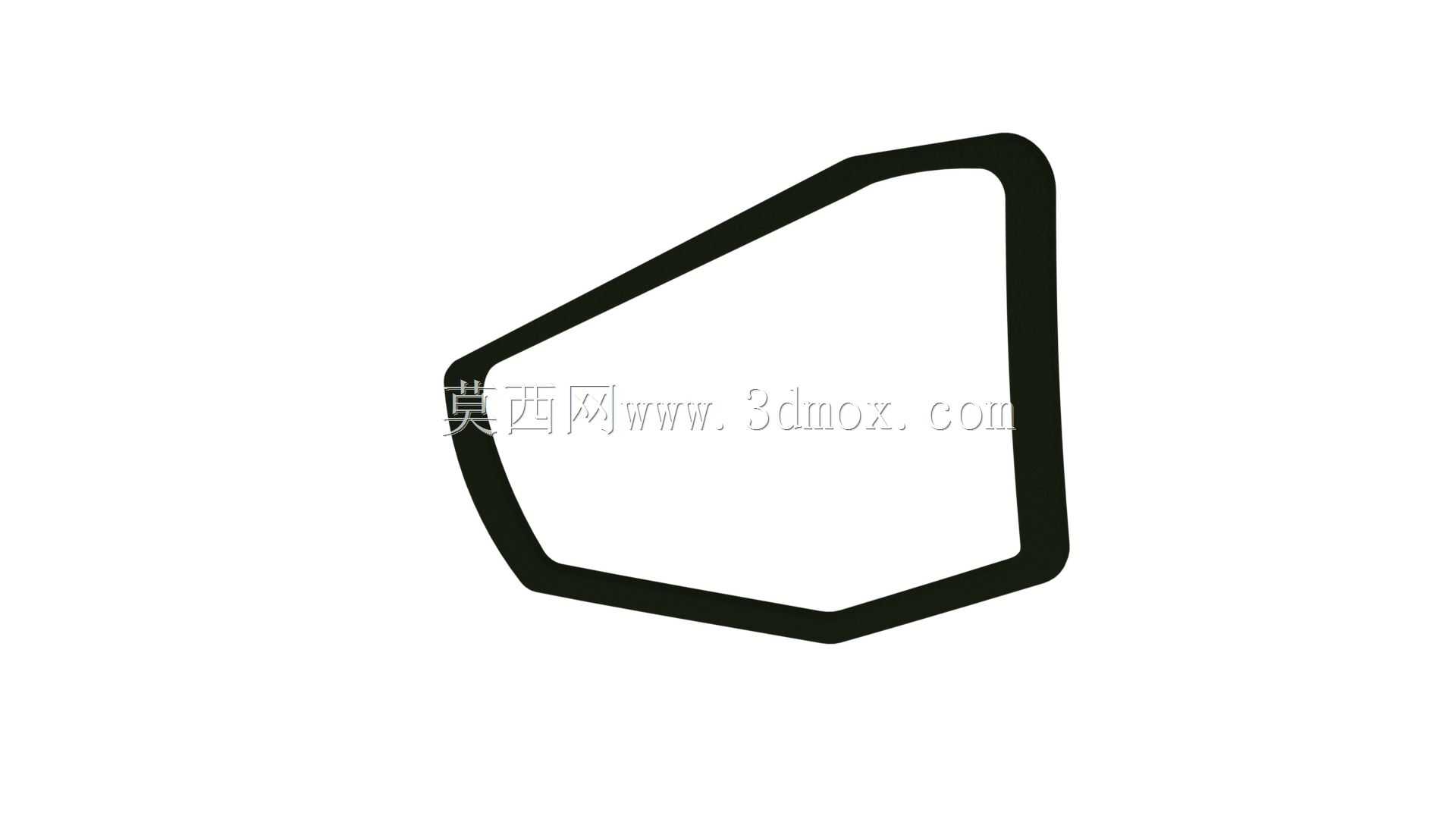

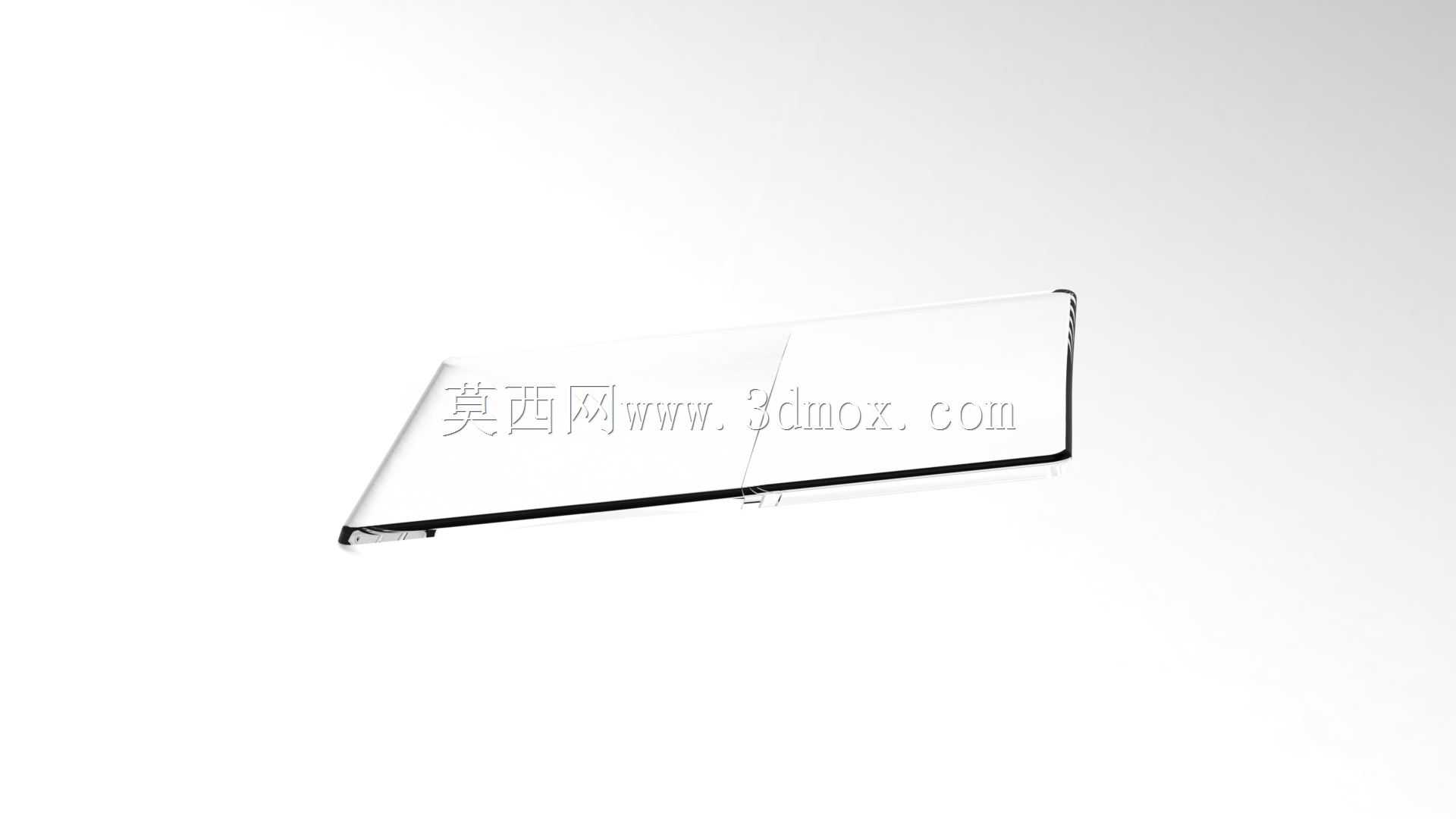

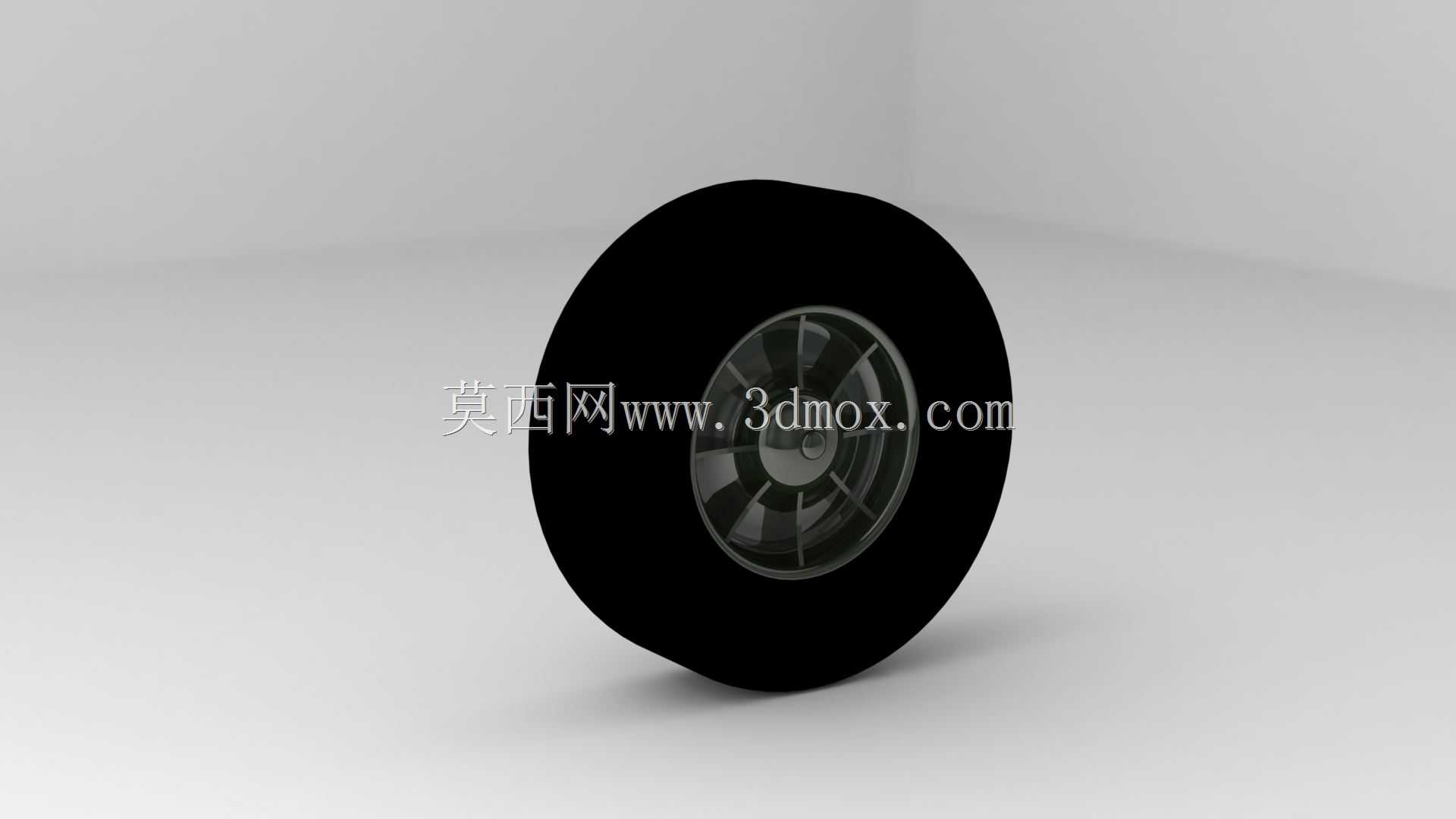

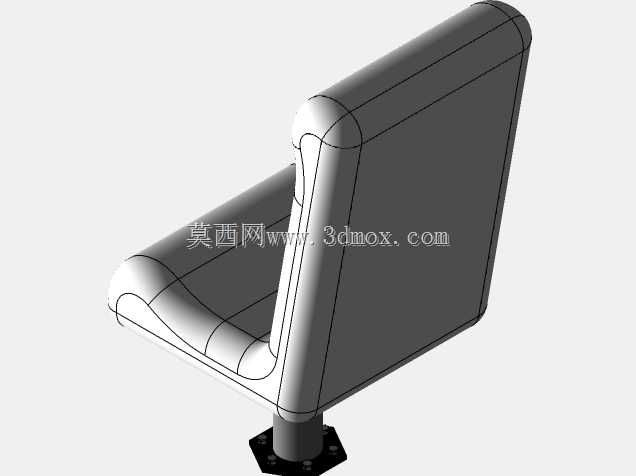

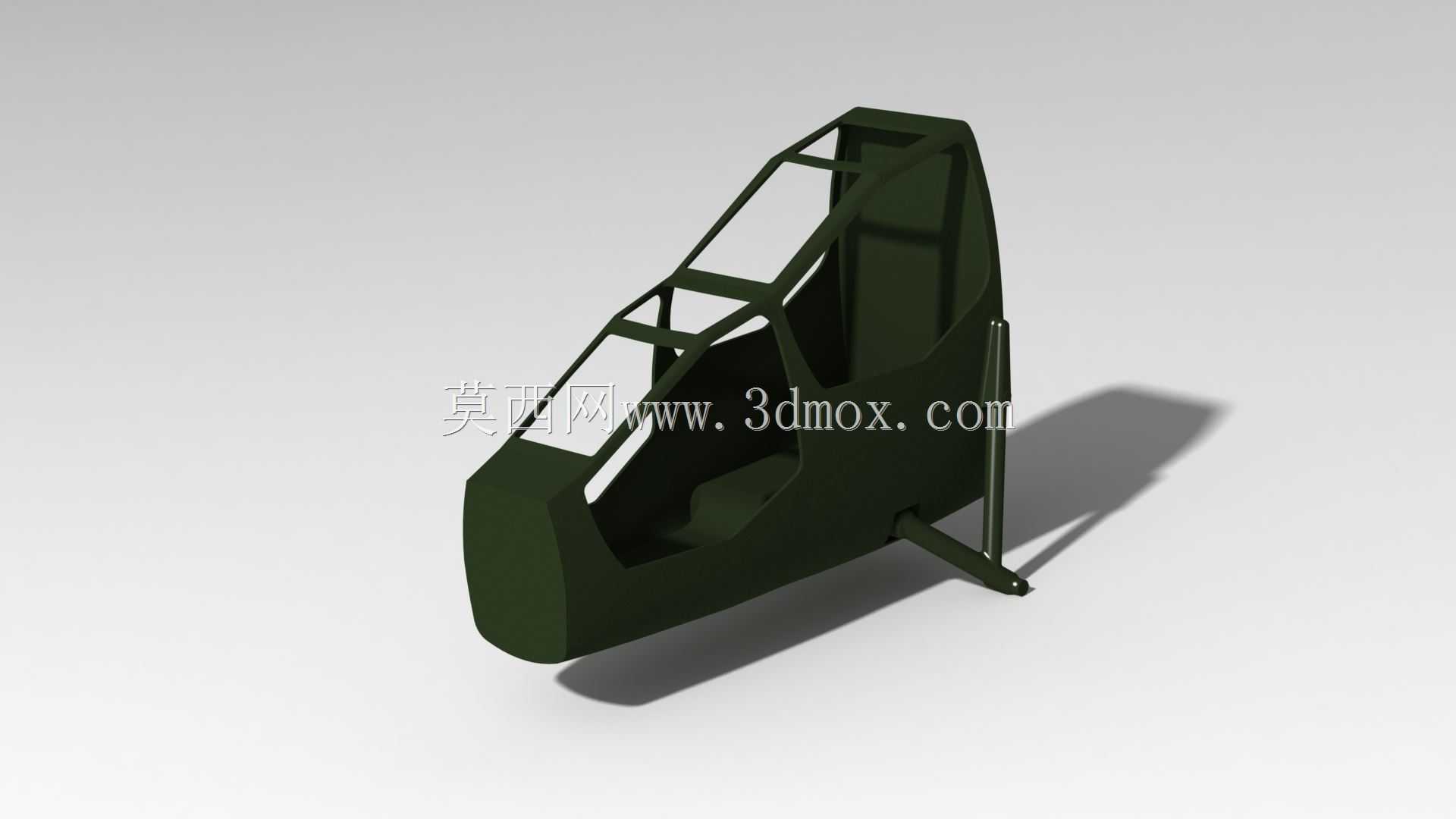

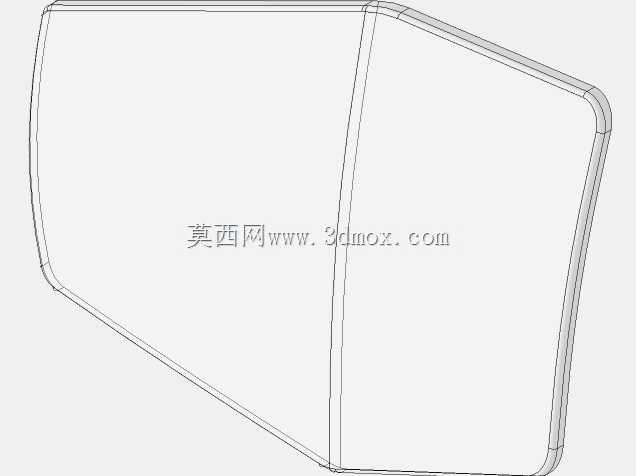

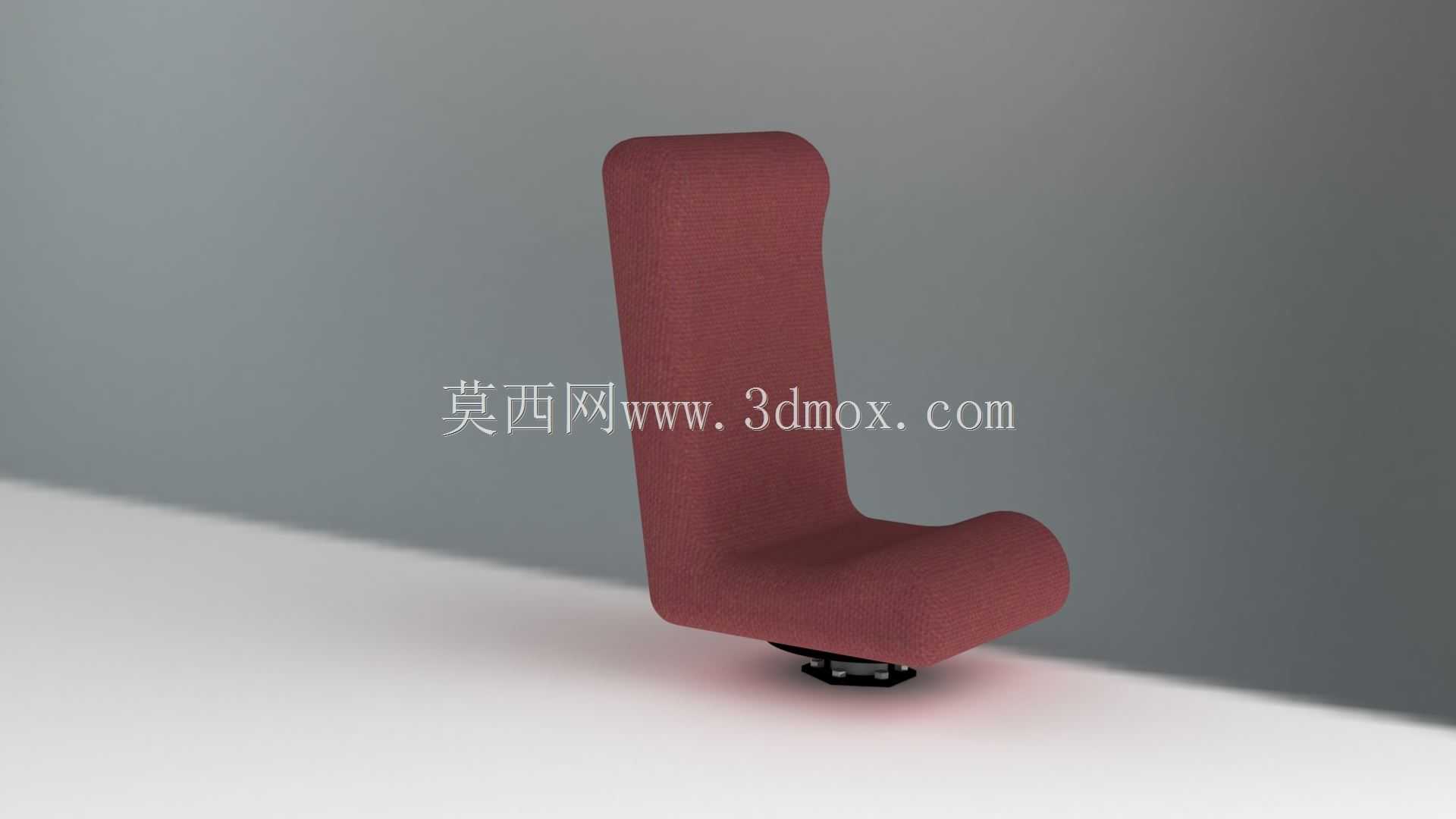

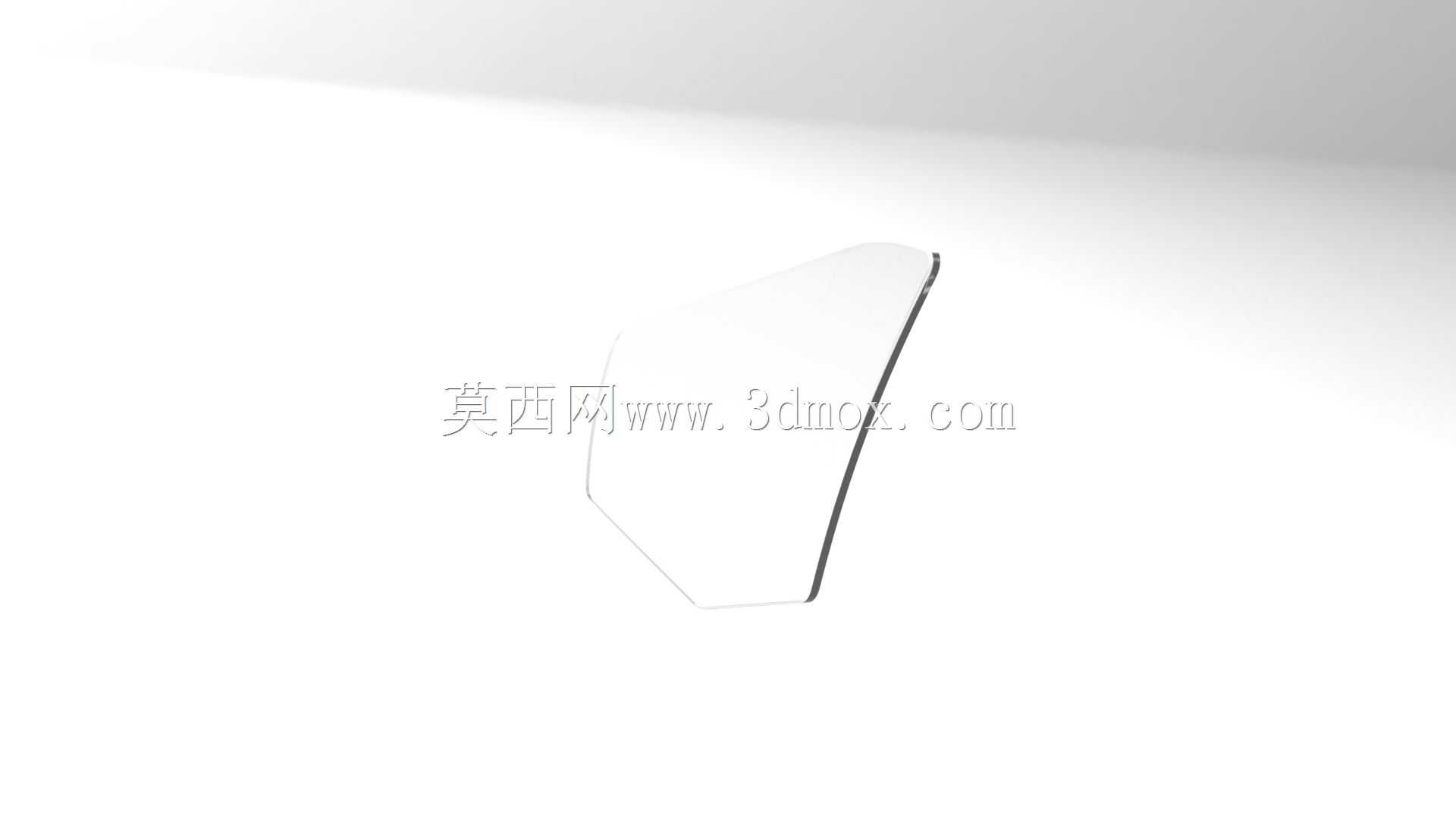

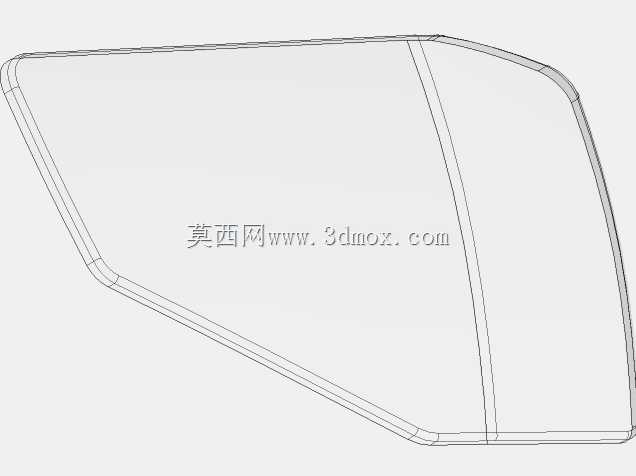

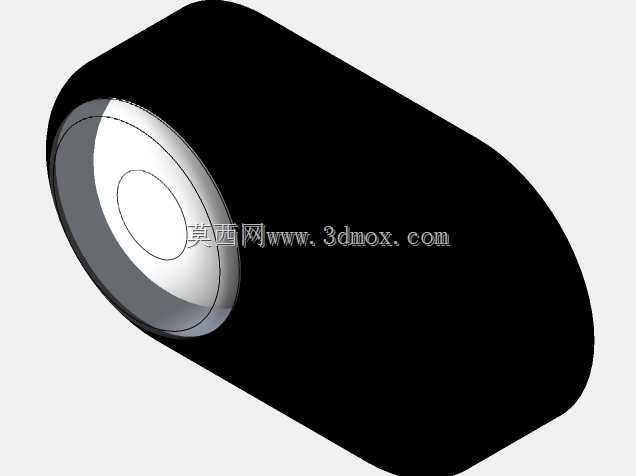

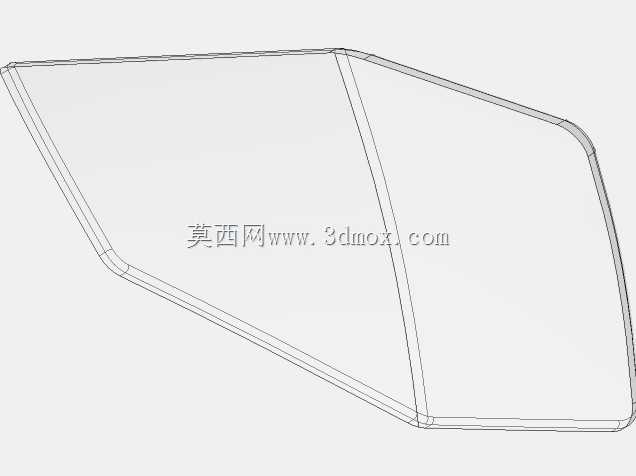

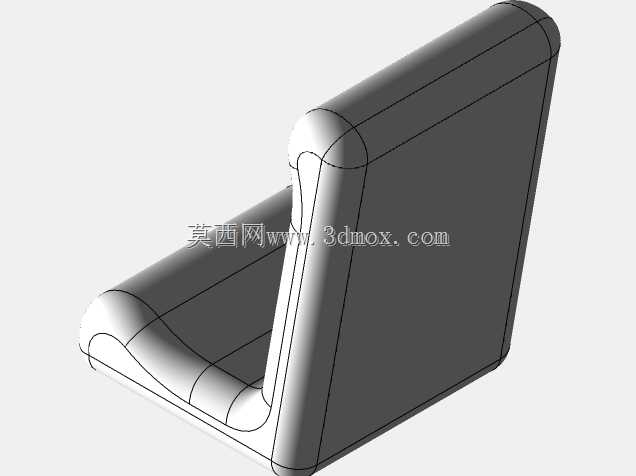

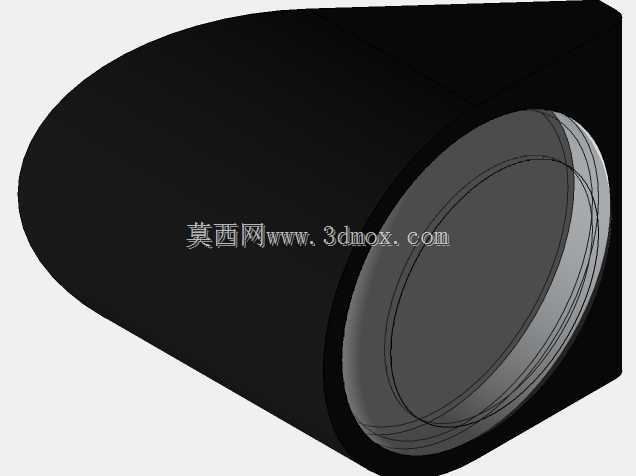

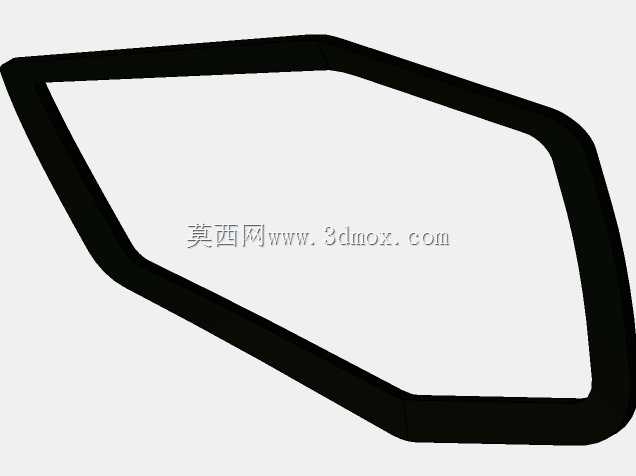

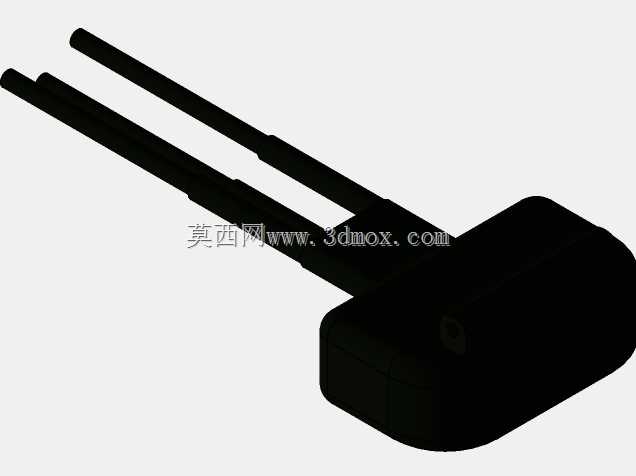

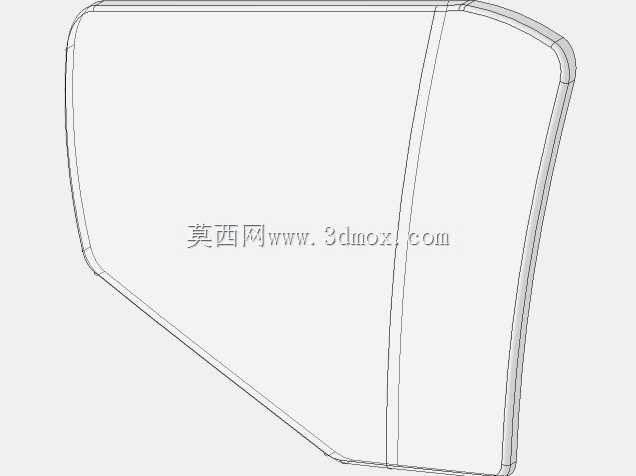

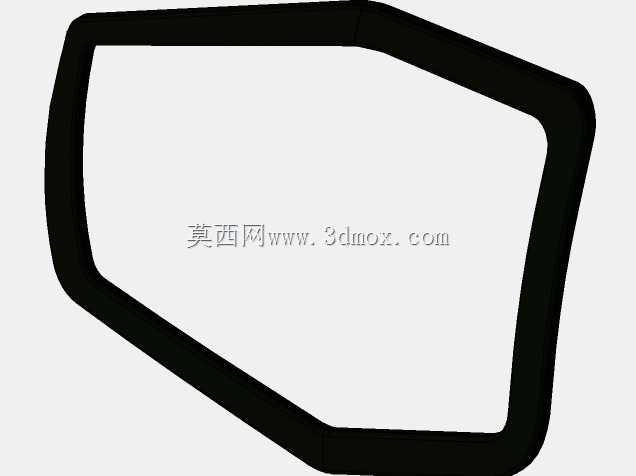

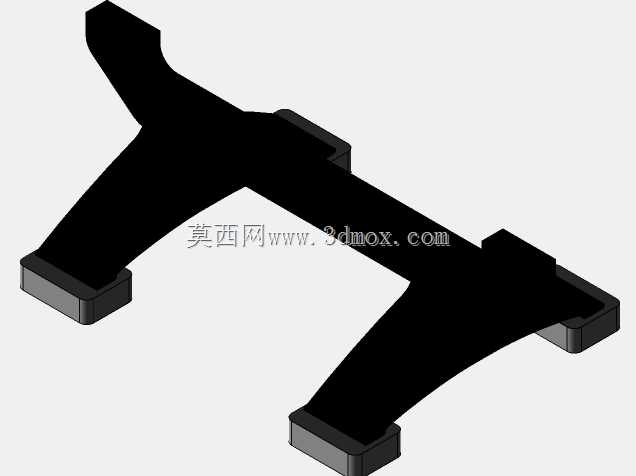

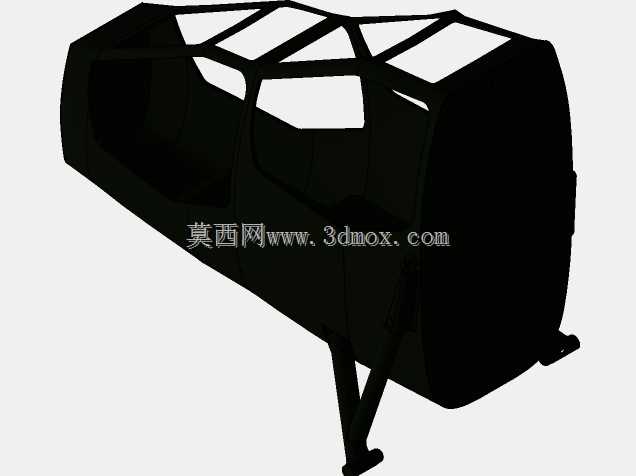

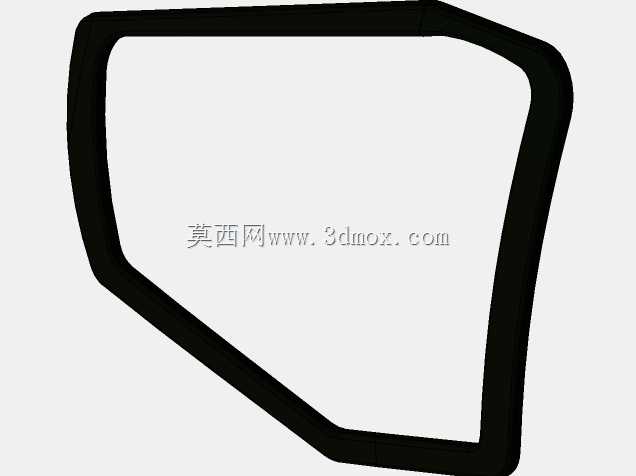

　　桨盘直径与机身长度的比例关系；尾桨位于尾梁末端侧向位置，用于平衡主旋翼扭矩并提供航向控制，其旋转平面与主旋翼旋转平面保持明确的空间正交关系。机身侧面短翼或挂架区域用于携带武器与外挂物，挂点位置需避开主旋翼下洗流的强干扰区，同时保证地面装填、维护拆卸和投放轨迹的安全边界。串列双座座舱采用阶梯式布置，前座与后座视野沿机头方向逐层展开，风挡、侧窗、舱门轮廓和机身棱线共同构成紧凑的攻击机头部形态。机头下部及前部传感器、航炮转塔等结构体现了武装直升机对目标搜索、跟踪和对地射击的需求，相关外形在模型中以独立部件表达，便于后续拆解观察安装位置。前三点式起落架由前轮、主轮、支柱、缓冲结构和收放或固定连接区域组成，轮距、

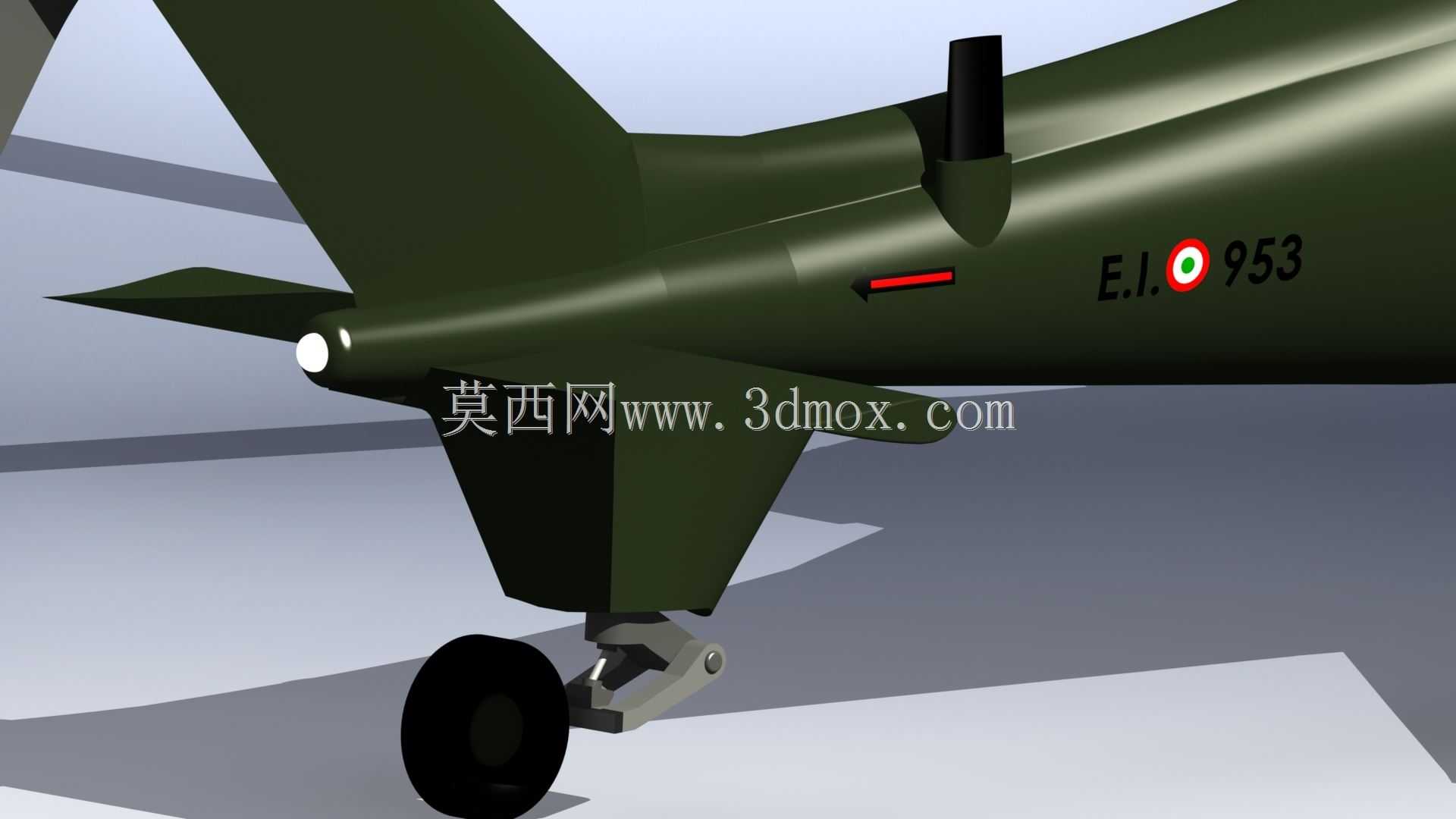

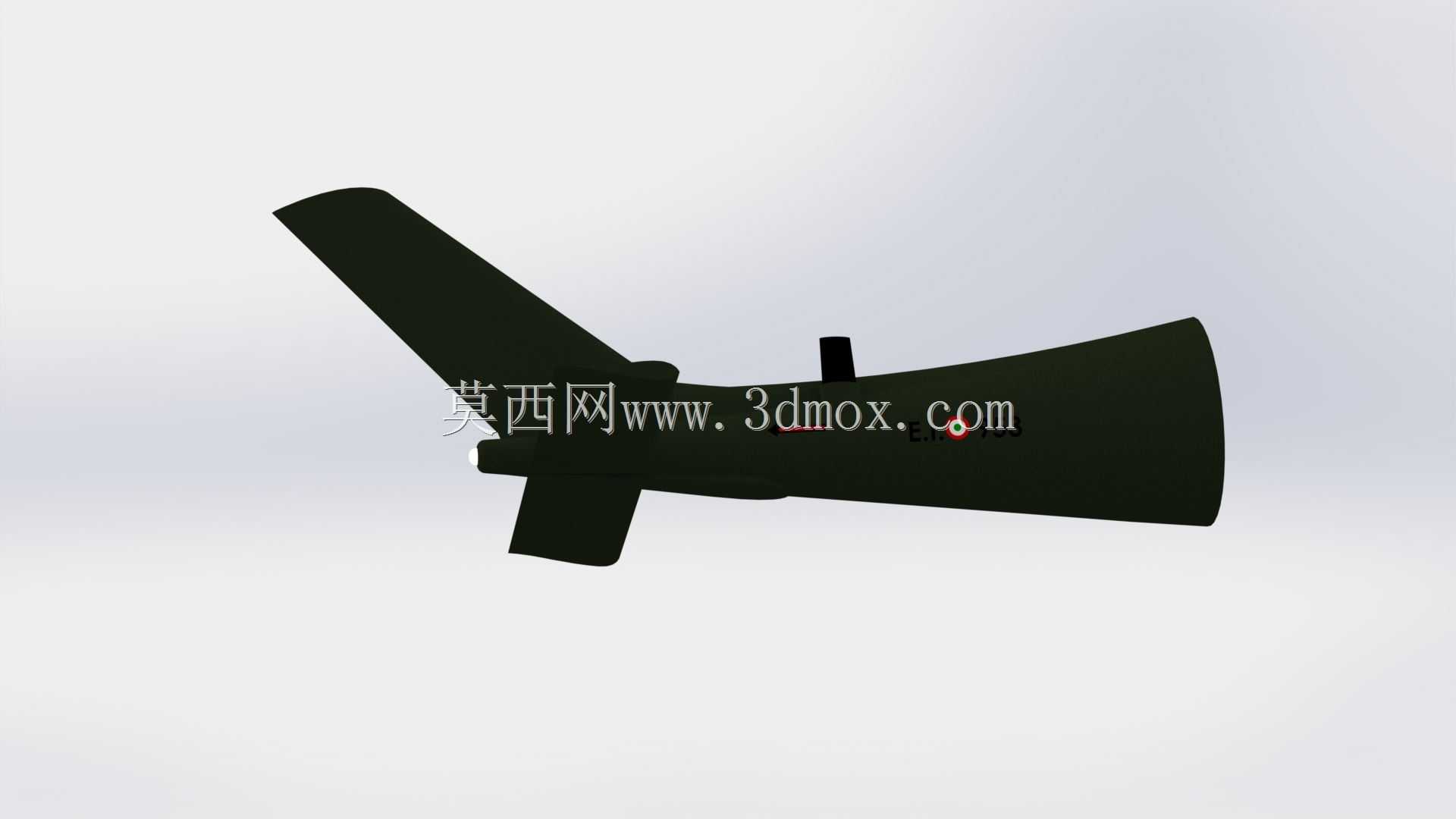

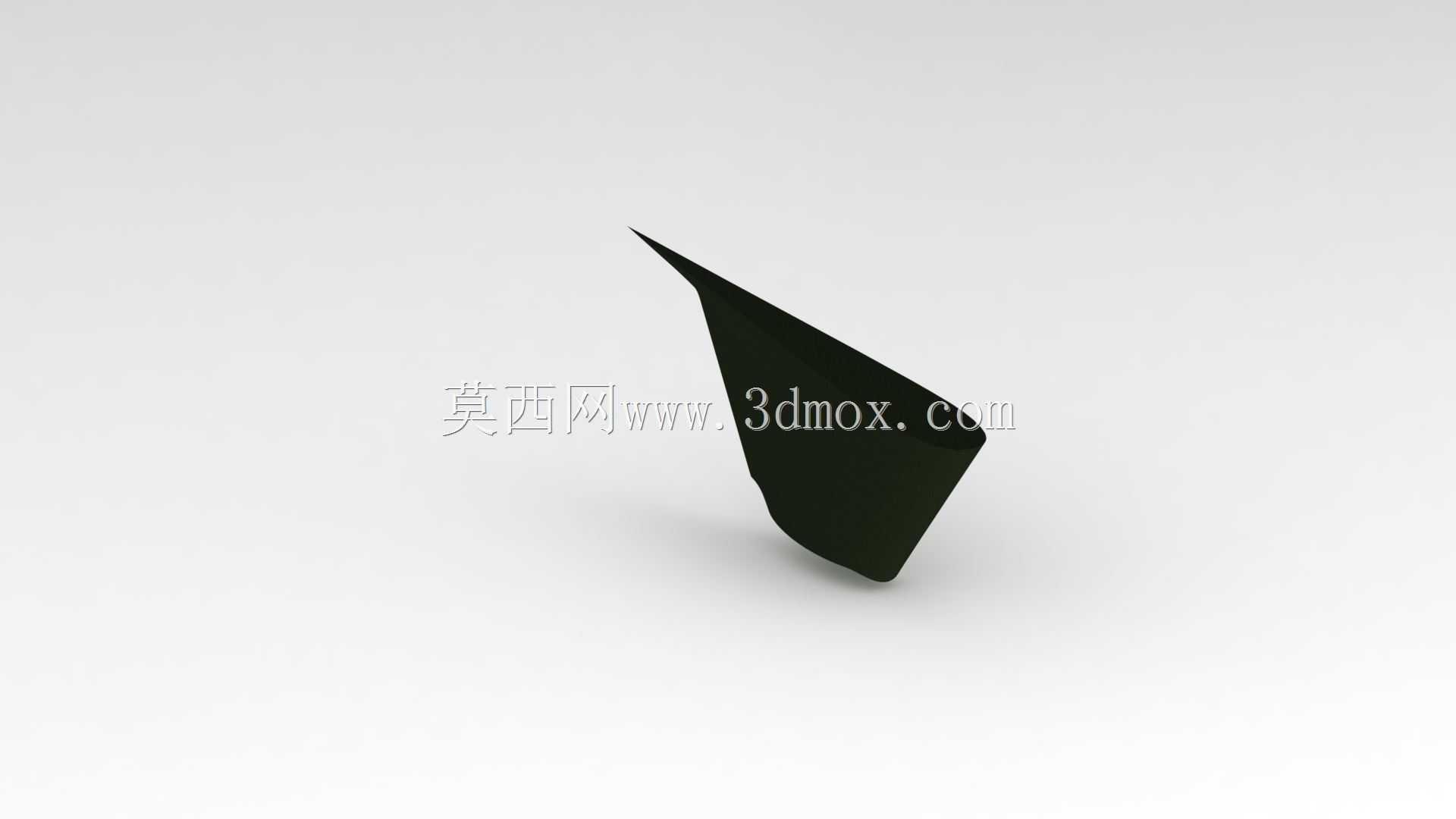

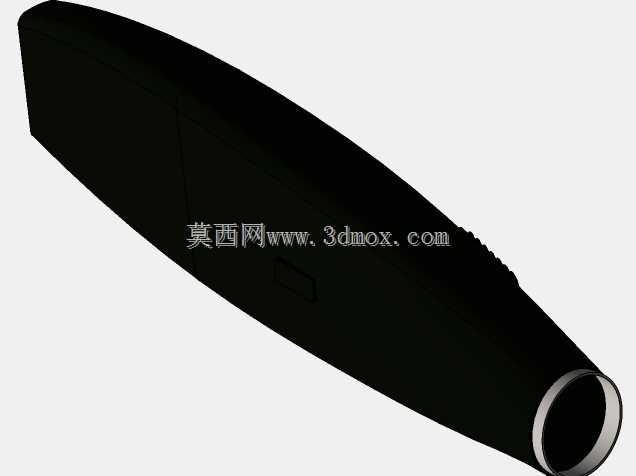

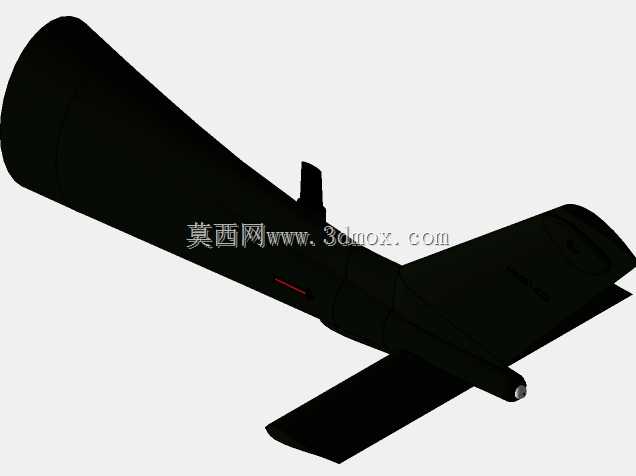

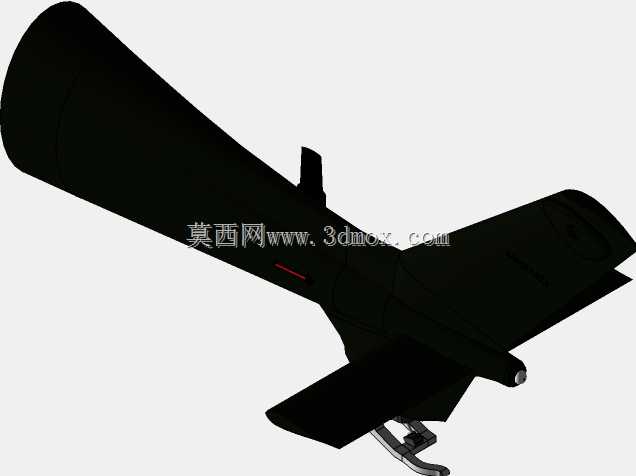

　　轴距和机身离地高度直接影响地面滑行、起降稳定性以及武器挂载时的地勤操作空间。机身腹部、尾梁下方和尾翼区域的轮廓过渡需要兼顾气动阻力与结构刚度，尾梁长度并非单纯视觉比例问题，它关系到尾桨力臂、航向操纵效率和整机重心包线。设计思路上，攻击直升机不同于运输直升机，机身宽度被尽量压缩，正面投影面积减小，有利于降低低空突防时的被发现概率；乘员舱、发动机、传动系统、燃油区域和关键液压电气通路通常需要围绕防护和冗余进行布置，模型虽以外观和主要结构为主，但各部件的相对位置仍能反映这种工程逻辑。主旋翼桨叶在静止展示状态下呈展开姿态，实际装配校核时应检查桨叶与座舱盖、短翼、尾梁及尾桨之间的最小间隙，尤其在桨叶挥舞、摆振和气动弹性变形条件下，

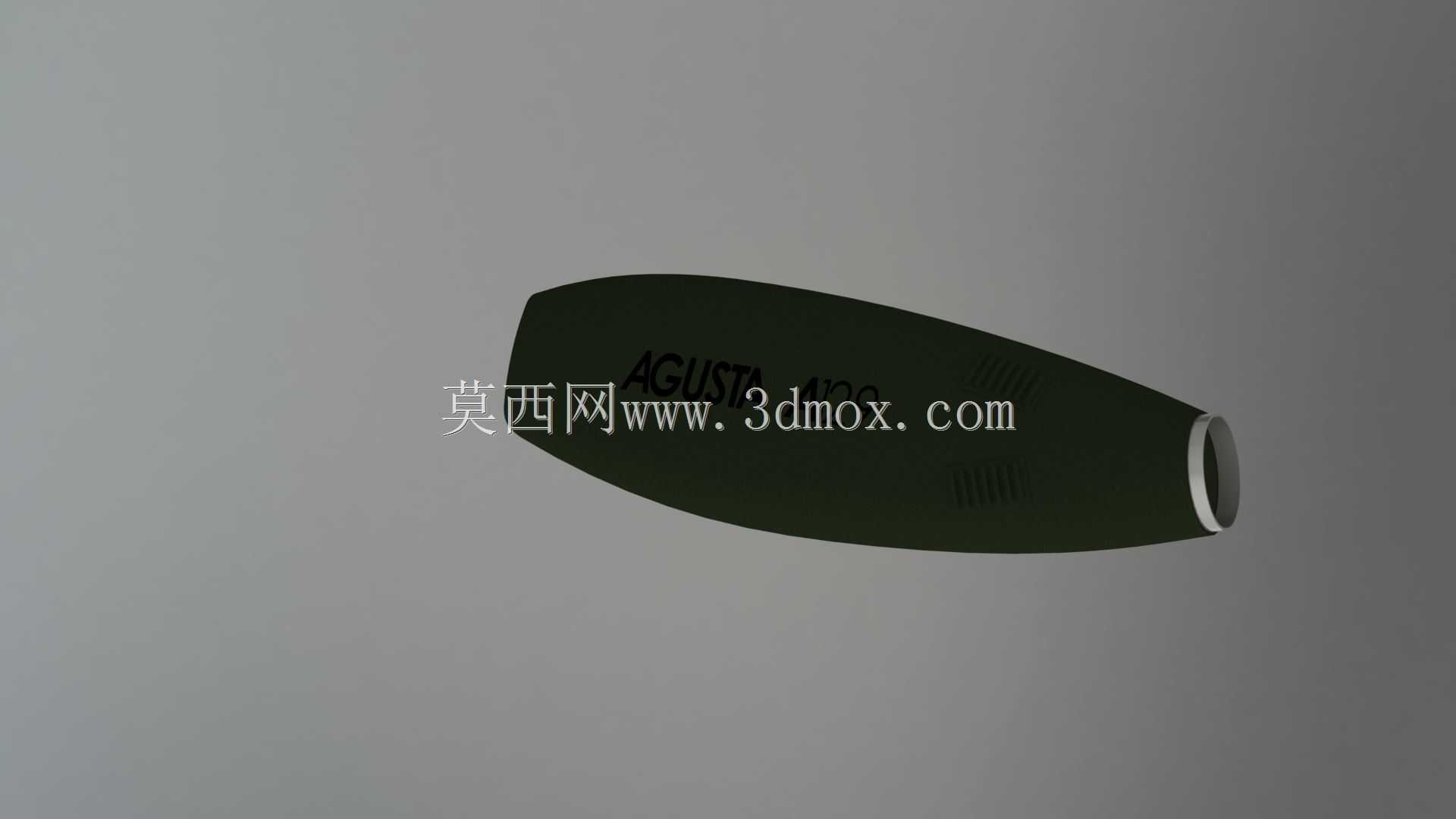

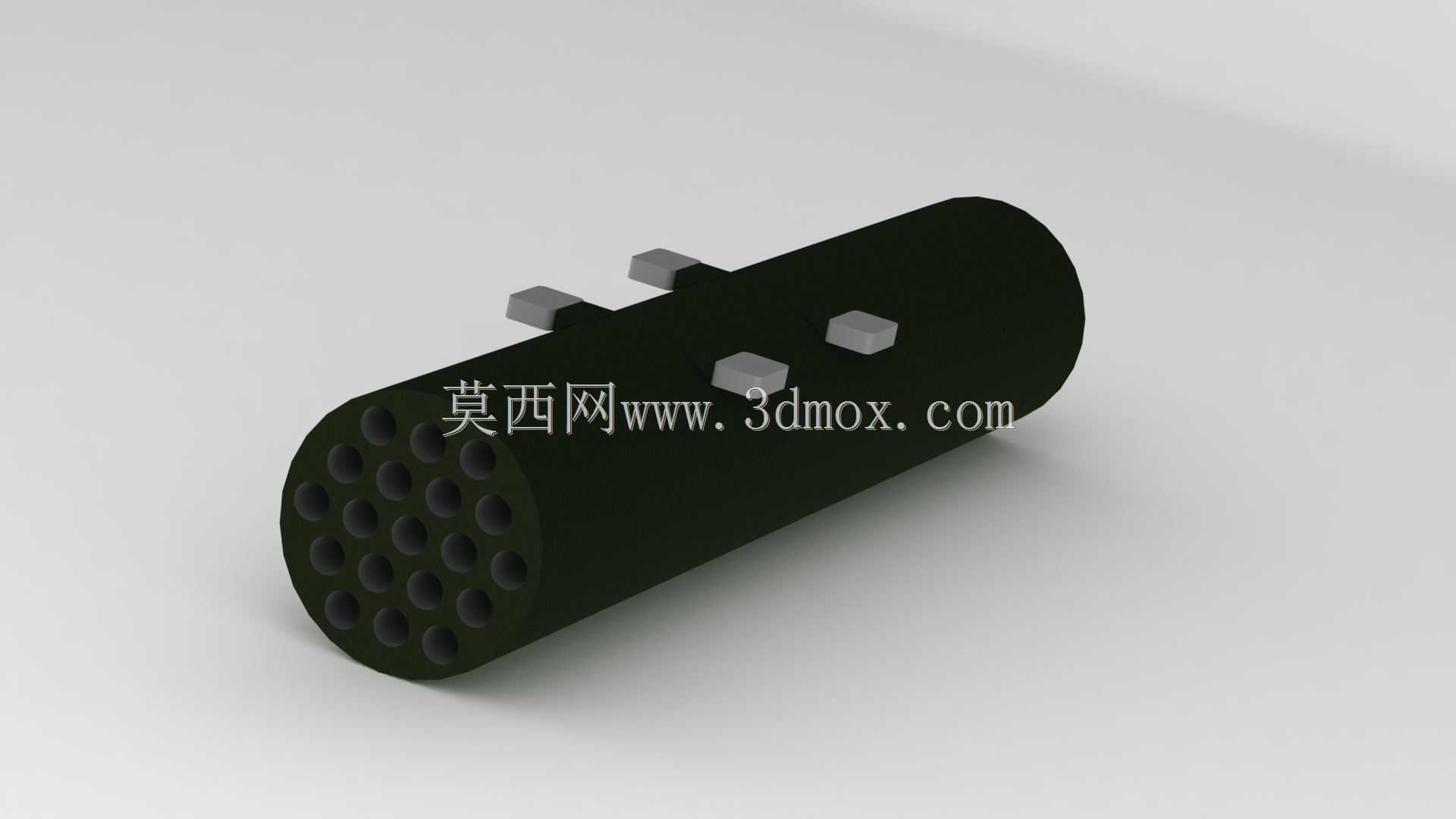

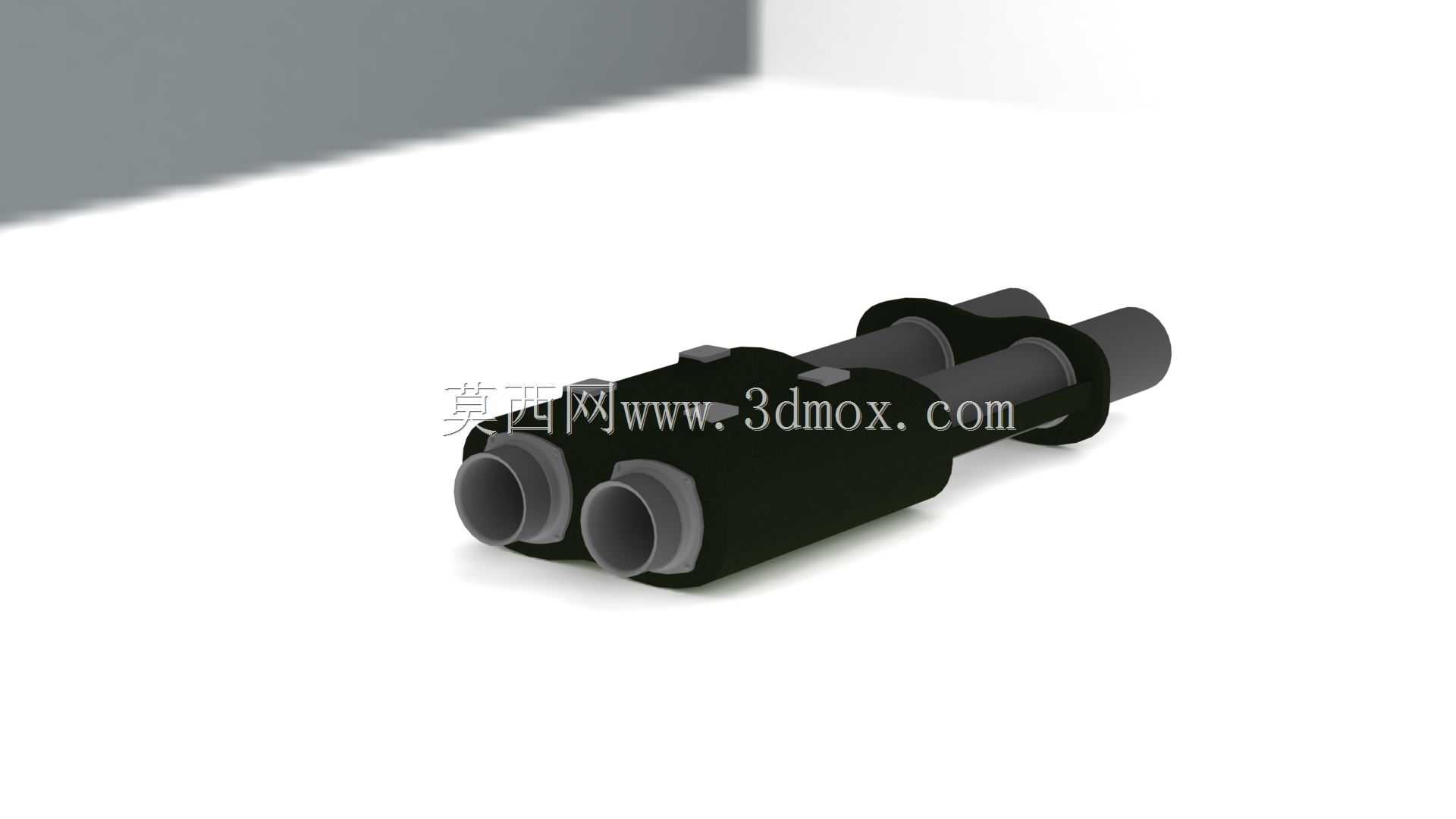

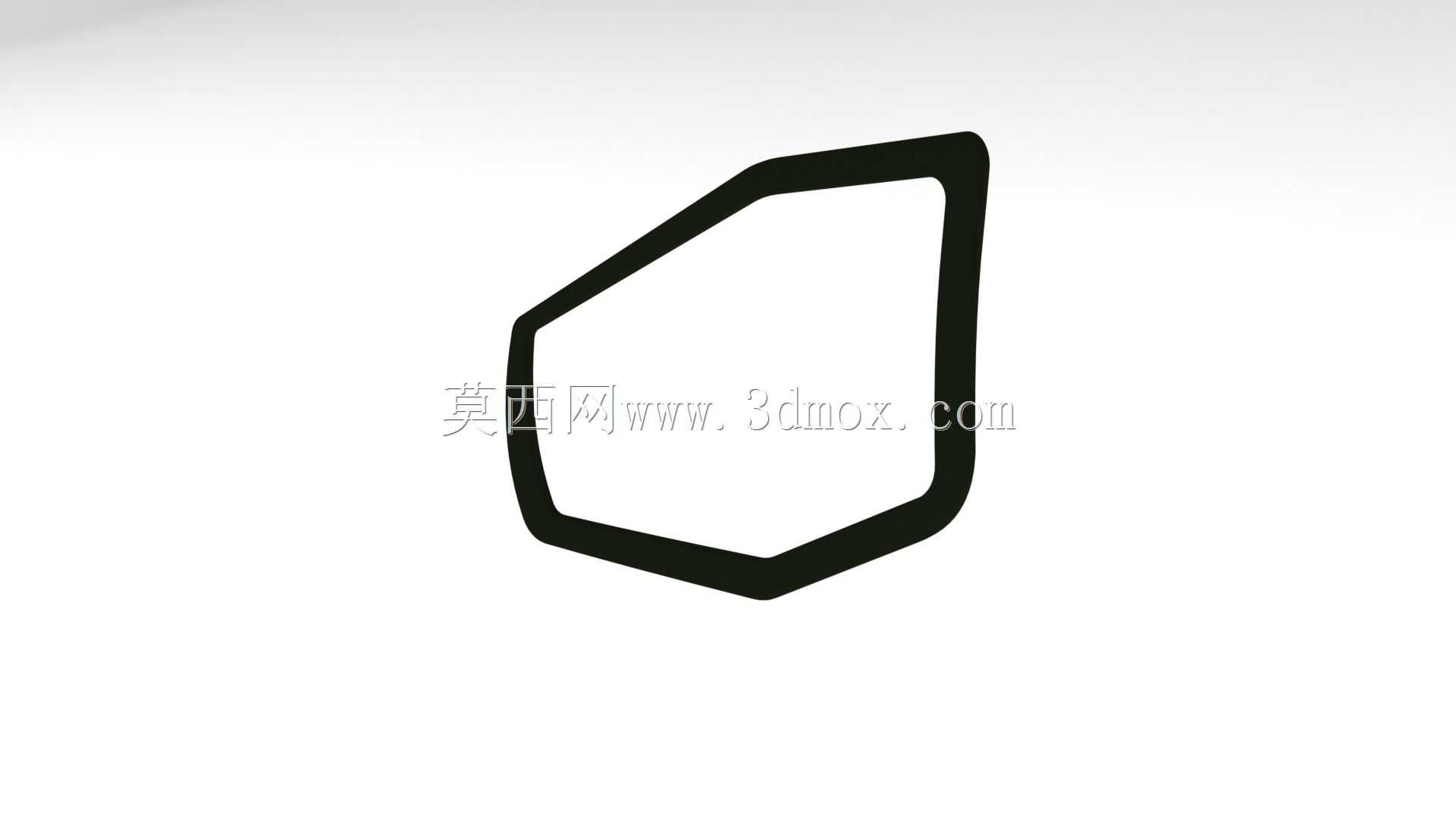

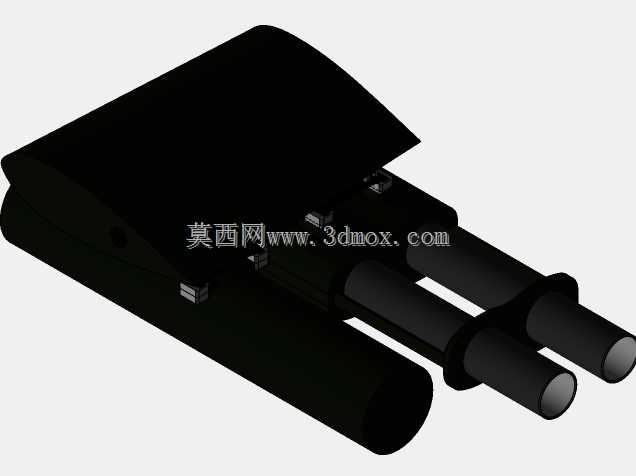

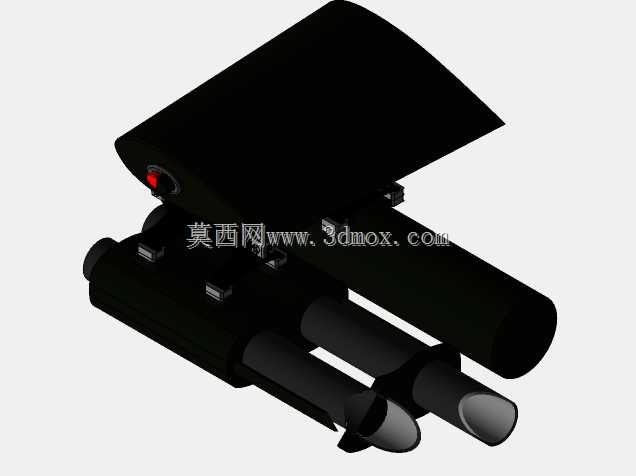

　　不能出现运动干涉。尾桨与尾梁末端、垂尾、平尾之间也需要保留足够旋转余量，平尾位置应避开尾桨气流的直接扰动，并为俯仰稳定提供合适力臂。短翼挂点的横向伸出量决定了外挂物与机身、起落架和地面之间的距离，挂载火箭发射巢、导弹或副油箱时，既要满足武器投放安全，也要考虑地勤车辆接近、装弹作业和旋翼旋转时的净空要求。整机尺寸边界可按机身长度、主旋翼直径、尾桨直径、机高、起落架轮距和短翼展宽进行梳理，这些参数在三维环境中可用于场景布置、展厅展示、飞机构型教学、装备结构演示以及虚拟维修流程验证。模型表面的蒙皮分块、检修口盖、座舱框架、发动机舱轮廓和尾部安定面，为理解军用直升机从总体气动到结构集成的设计过程提供了直观参照。对于结构设计人员，该模型可用于分析旋翼—机身—尾翼—起落架—武器系统的布局耦合；对于教学和选型演示，它能够清晰说明攻击直升机为何采用窄机身、串列座舱、高位旋翼、尾部抗扭系统和短翼挂装方案；对于三维建模从业者，该作品则提供了复杂曲面机身、旋转机构、细长尾梁、透明座舱和多外挂部件协同建模的完整练习对象。
