2米级轻量滑翔机可收放式起落架结构

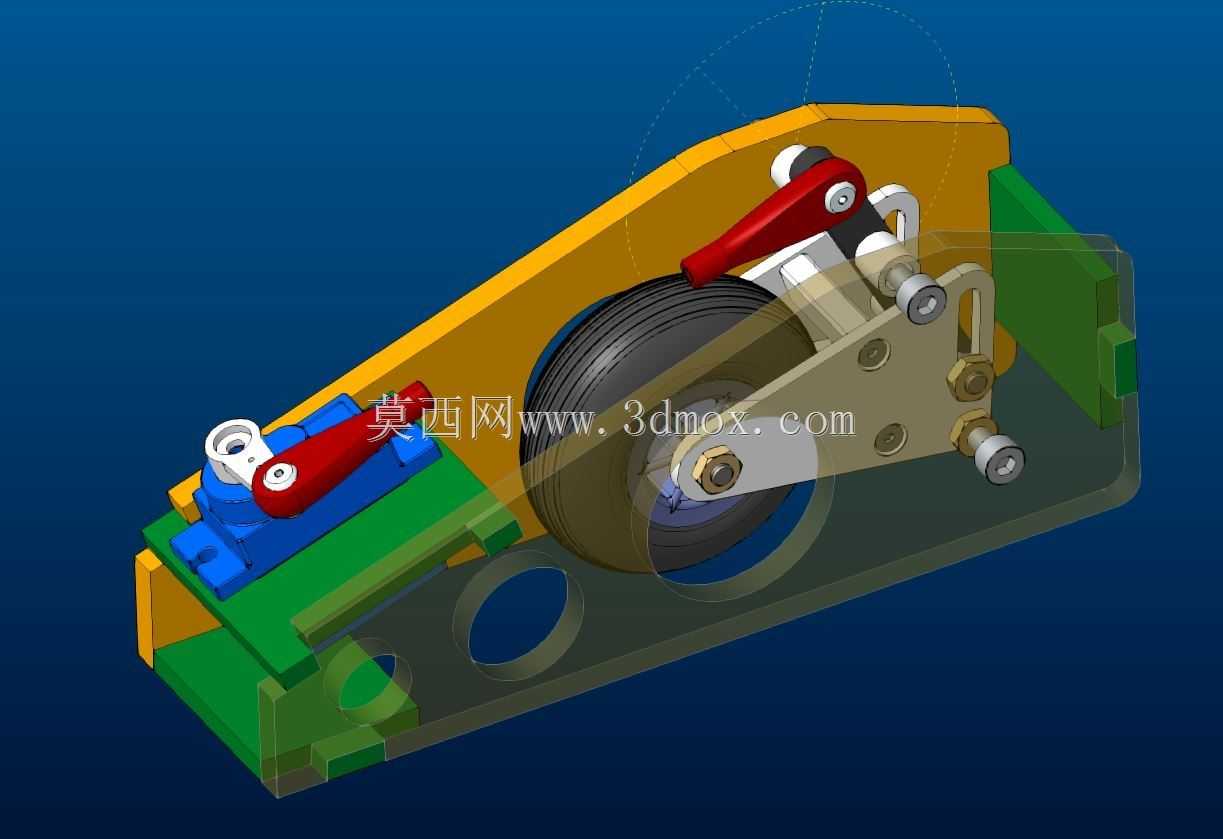

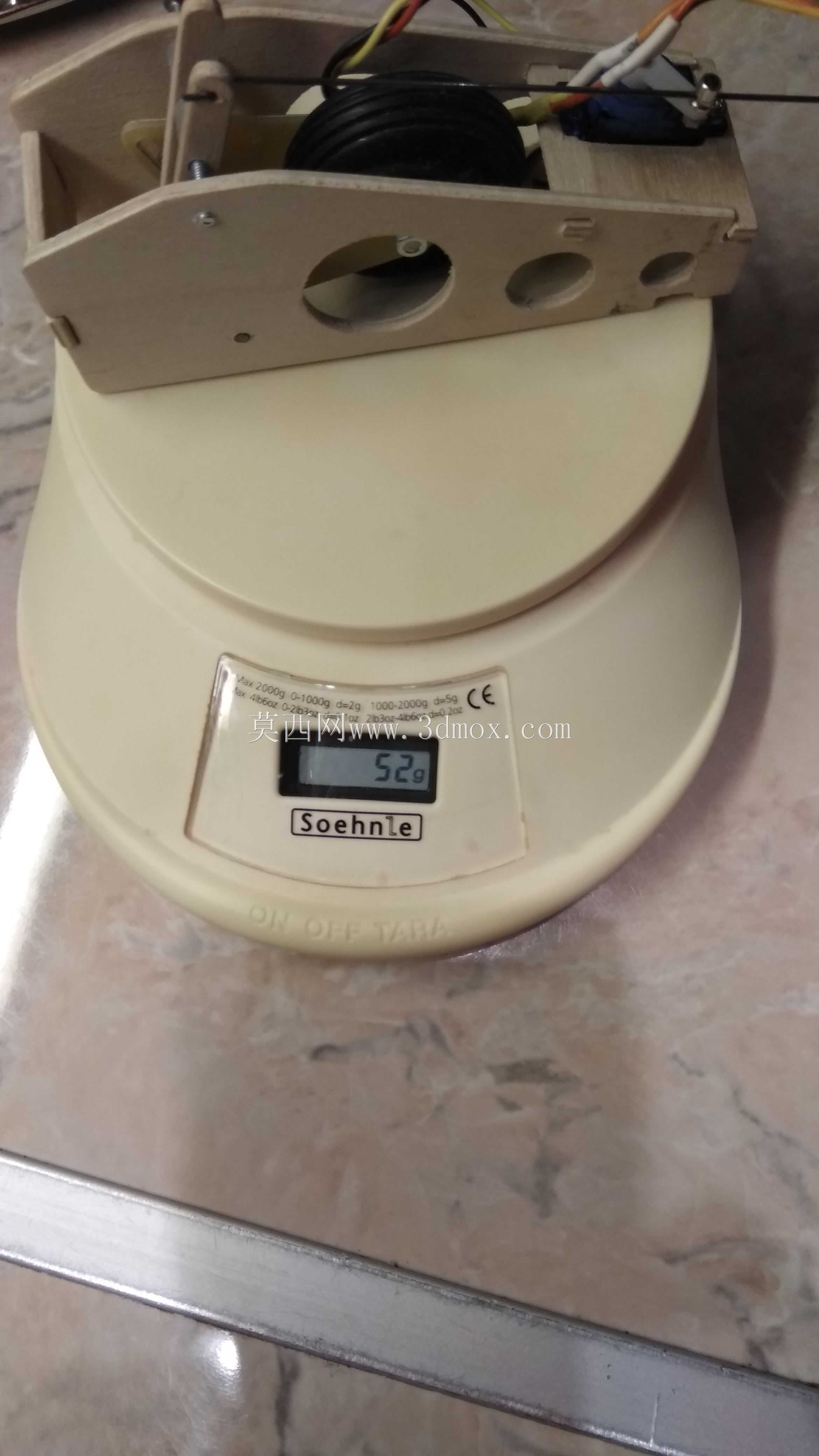

　　这套可收放起落架结构适配翼展2米到2.5米区间的轻量滑翔机，对应整机最大起飞重量不超过2.6公斤，主要应用于遥控航空模型的飞行场景，能够在滑翔机进入平飞滑翔阶段后将机轮收纳至机身内部，大幅降低外露起落架带来的寄生阻力，提升滑翔比与留空时间。从结构设计逻辑来看，整套机构采用摇臂式收放逻辑，核心承力支架使用硬质合金加工件作为主支撑，连接机轮的摆臂通过铰接副与主支架连接，红色驱动摇臂作为动力输入部件，可通过舵机拉动实现摆臂的90度翻转，完成机轮的放下与收起动作，收起状态下机轮完全藏入机身下部的预留舱位，绿色的舱门随动结构会在起落架收起时同步闭合舱口，进一步优化机身气动外形。设计过程中优先控制整体重量，所有非承力部位都做了镂空减重处理，

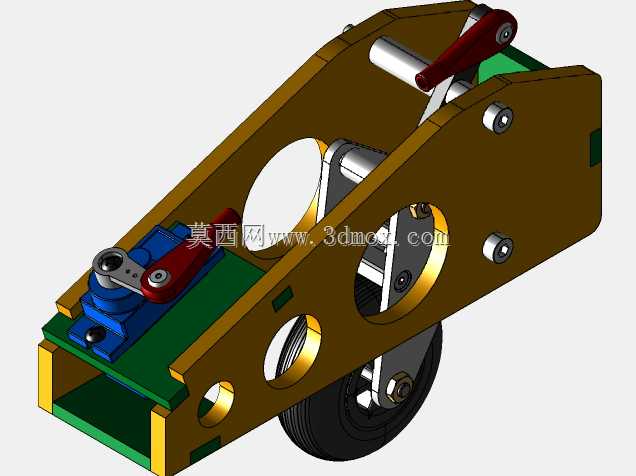

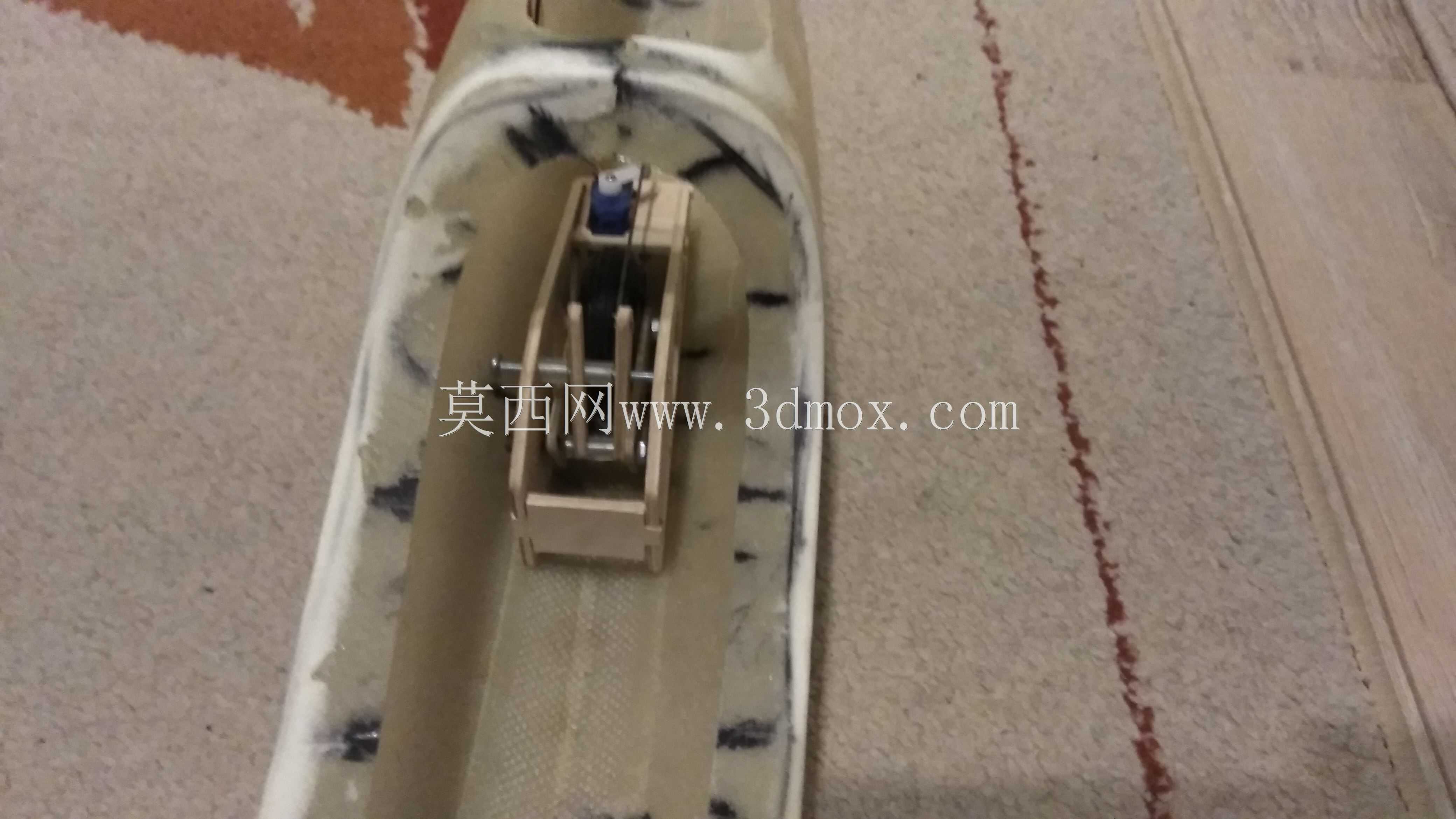

　　主承力板上的圆形开孔既可以减轻结构自重，也能作为走线通道容纳舵机连接线，避免线材在收放过程中被结构夹损。安装边界方面，整套机构的安装基座为平直的矩形安装面，可直接通过螺丝固定在滑翔机机身下部的预留下沉舱位中，不需要对机身主承力结构做额外切割修改，机轮采用橡胶材质的小直径轮，兼顾降落时的缓冲能力与收纳时的空间占用，铰接位置全部采用金属轴套配合不锈钢销轴，反复收放过程中不会出现松旷问题，能够承受降落阶段的垂直冲击载荷。在实际使用场景中，放下起落架时机构带有自锁定位结构，不会因为飞行中的气流扰动出现意外收起的情况，接地滑跑过程中摆臂的铰接间隙经过严格控制，不会出现机轮摆振问题，收起后机构的锁止结构能够将机轮牢牢固定在收纳位置，

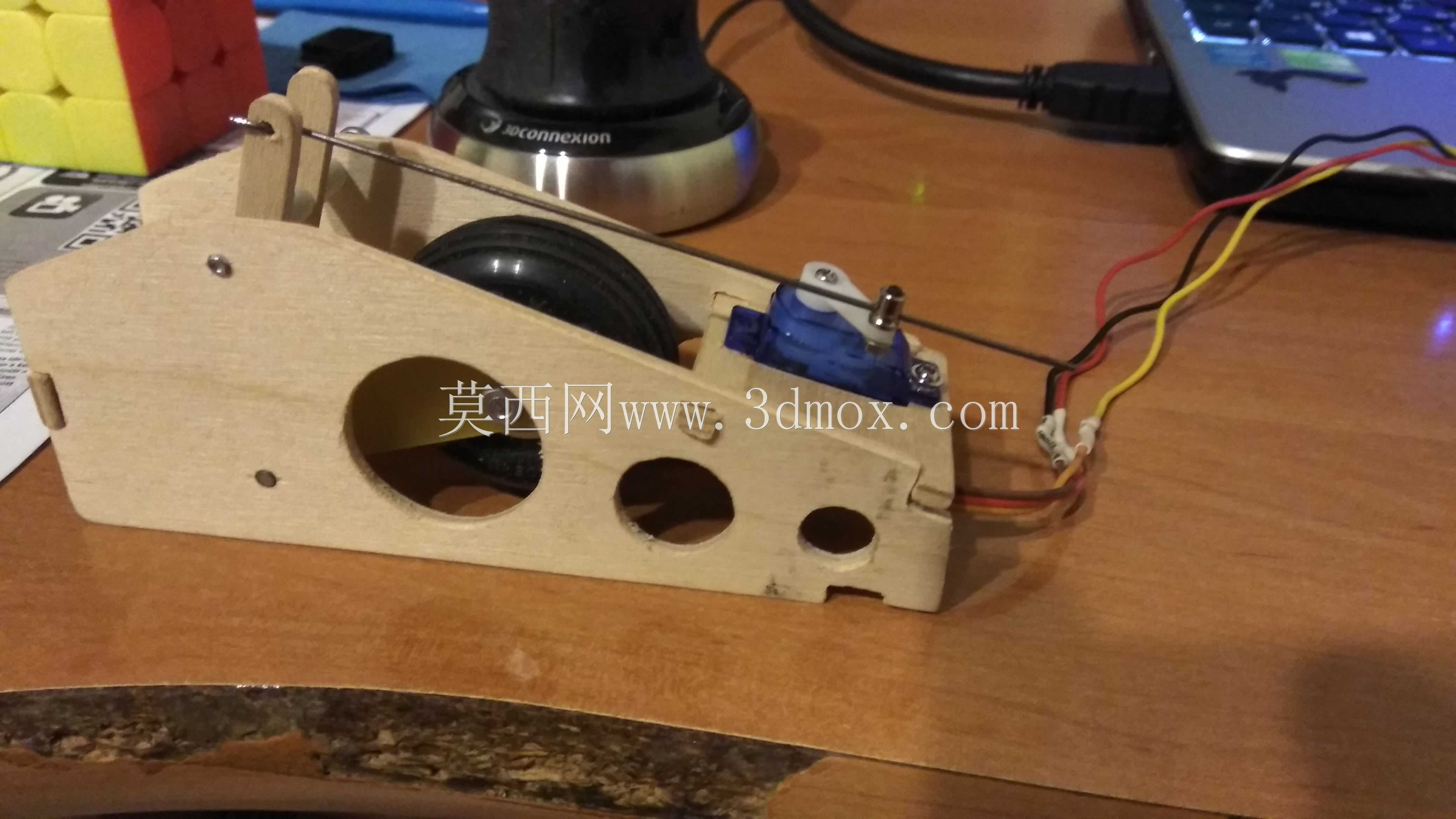

　　即使做大幅度机动动作也不会出现机轮意外脱出的情况。整套结构的运动路径经过反复模拟验证，收放全过程中所有运动部件都不会与机身蒙皮、内部舵机或者走线发生干涉，运动行程控制精准，只需要标准9克舵机即可驱动整套机构完成收放动作，不需要额外搭配大扭矩舵机，进一步降低整机的重量负载。
