400W大功率桌面低音炮音响结构设计

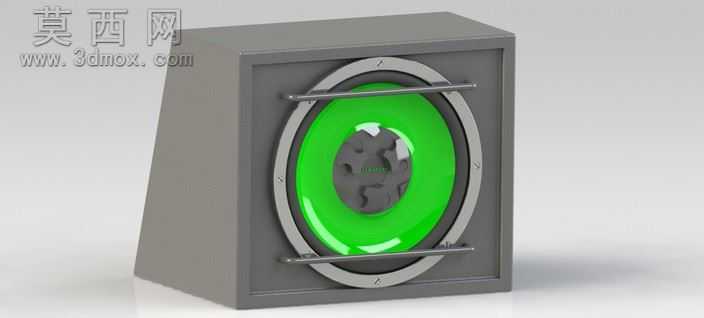

本作品为桌面式大功率低音炮三维设计方案，整体采用楔式梯形箱体结构，区别于传统方正音箱造型，倾斜的前面板设计能够让发声单元朝向使用者的听音区域，有效减少桌面声波反射带来的音质干扰，提升低频传播的指向性。建模阶段首先完成整体外轮廓的参数化搭建，箱体采用一体化注塑成型的结构思路，侧壁厚度均匀设置为2.5mm，既保证箱体结构强度抑制谐振，又能控制整体重量适配桌面摆放场景。发声单元区域做了环形金属装饰圈的分层设计，单元固定位预留了8处均匀分布的螺丝安装孔位，可适配标准6.5英寸低音单元的安装尺寸，单元前方设置两根横向金属防护杆，既避免异物触碰振膜造成损坏，又不会遮挡低频声波的扩散路径。振膜部分采用亮绿色半透明材质设计，渲染阶段添加了自发光材质效果，模拟工作状态下的氛围灯效，中心防尘帽做了哑光深灰的质感区分，和亮面振膜形成视觉层次。箱体背部预留了功放电路板、接线端子的安装腔体，腔体和发声单元的后腔之间设置了分隔筋位，避免电路部分受到低频振动的影响，同时在腔体侧壁预留了散热格栅的开孔结构，保证大功率工作状态下的热量散出。设计过程中重点优化了箱体内部的容积参数，匹配400W最大功率的低音单元参数，内部预留了吸音棉的粘贴空间，能够有效减少驻波干扰，让低频下潜更深、回弹更干净利落。整体建模过程严格遵循装配逻辑，所有部件的配合间隙都预留了生产公差，装饰圈和箱体的卡扣结构、防护杆的插接固定位都做了细节还原，渲染阶段采用工作室柔光环境，突出箱体的哑光磨砂质感和金属部件的细腻光泽，完整呈现产品量产落地后的真实视觉效果。
