踏板摩托车金属排气消音器结构设计

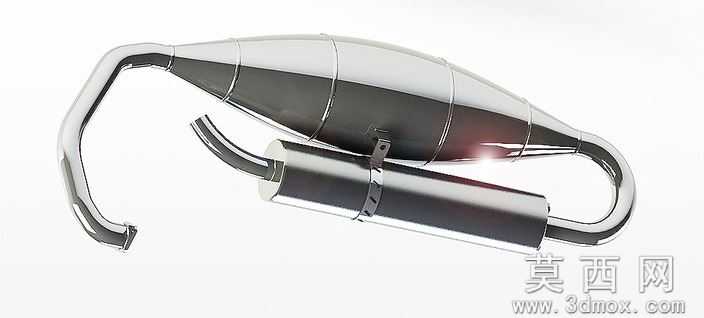

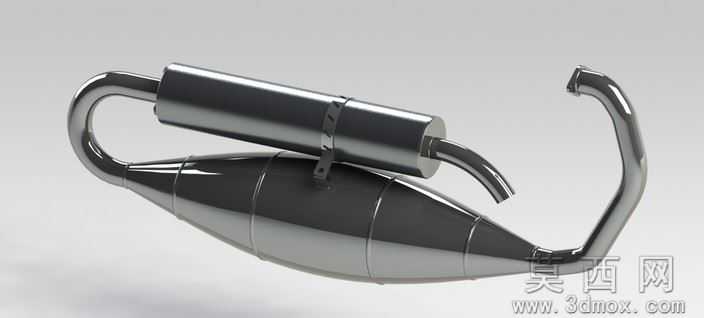

本作品为踏板摩托车配套的排气消音器三维建模设计，建模阶段以排气系统的流体走向、消音腔体容积匹配为核心设计逻辑，首先通过草图绘制确定整体管路的弯折曲率，规避踏板车车架安装位的空间干涉，保证排气前段与发动机排气口的对接精度，同时兼顾后段排气出口的朝向合理性，避免高温尾气直接吹拂车体塑料覆盖件。建模过程中对消音鼓的分段式腔体做了精细化结构拆分，将膨胀腔、共振腔的分隔隔板做了等厚实体建模，还原了真实消音器内部的气流折返路径，外部的固定安装支架、管路连接抱箍都按照实际装配尺寸做了对位设计，保证安装孔位的同轴度符合装配要求。材质渲染阶段针对金属部件做了差异化材质区分，主消音鼓体外表面采用高反光镀铬金属材质，调整材质的粗糙度参数模拟真实电镀层的镜面反射效果，弯折管路部分采用哑光磨砂金属材质，还原不锈钢排气弯管的表面质感，固定抱箍与支架采用略带氧化质感的冷轧钢材质，通过材质差异区分不同部件的加工工艺。结构设计上兼顾了消音性能与动力输出需求，膨胀腔的容积经过参数化调整，既保证排气脉冲的有效衰减降低排气噪音，又避免过大的排气回压影响发动机高转速区间的动力输出，管路的弯折半径经过反复优化，减少排气气流在管路内的紊流阻力，提升排气顺畅度。整体模型完成后通过渲染环境打光，模拟摄影棚内的柔光照明效果，突出金属曲面的光影过渡，清晰展现消音器的流畅外形轮廓与各部件的装配关系，完整还原了踏板车高性能排气消音器的结构特征与外观质感。
