卧板立卡创新架构ITX机箱结构设计

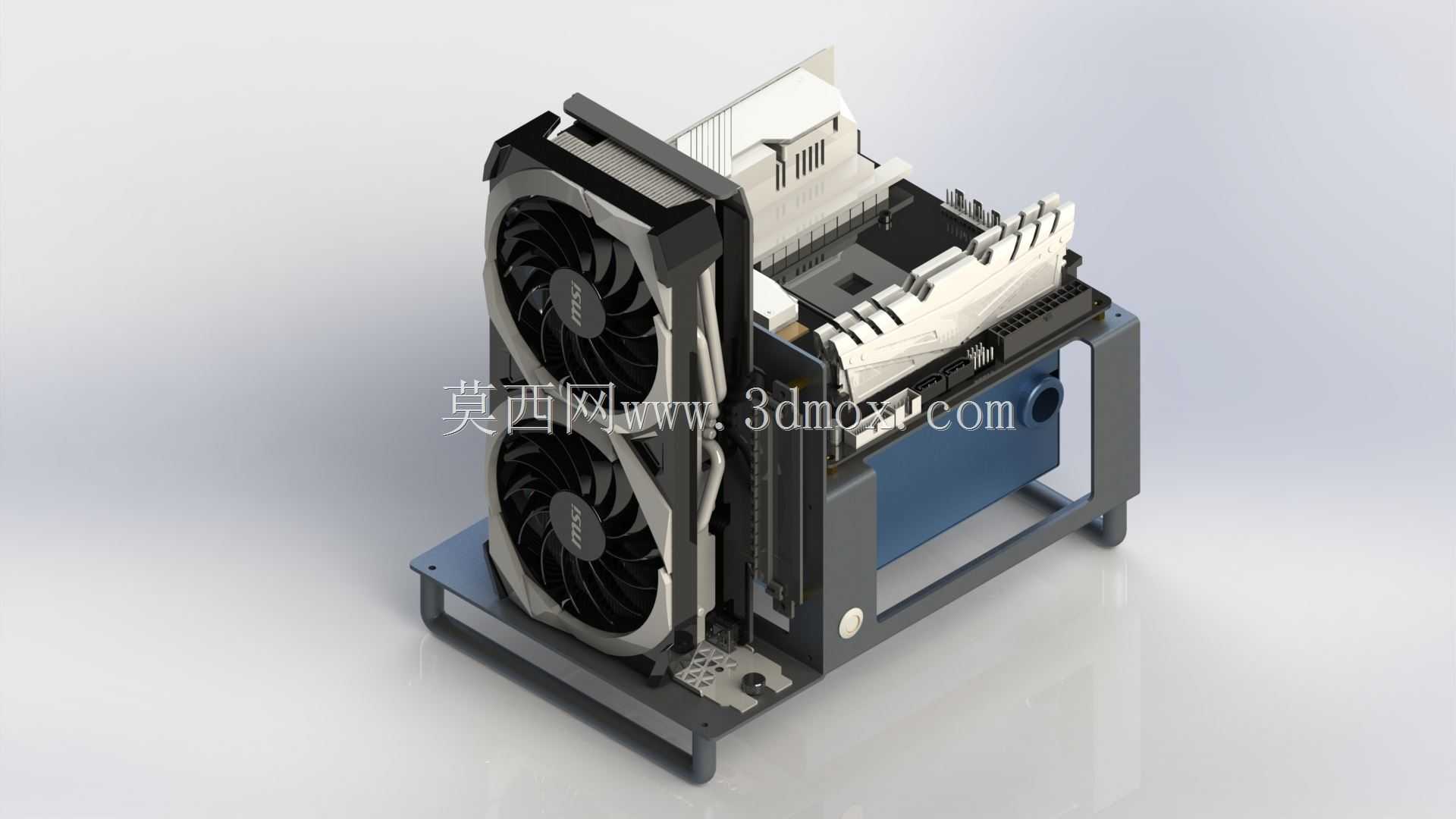

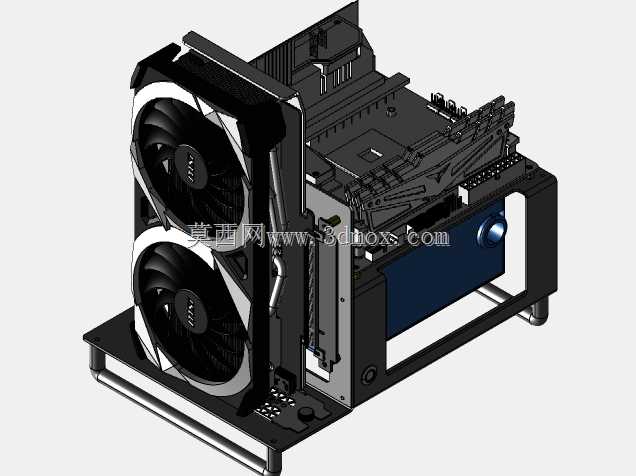

　　这款ITX机箱采用卧板立卡的创新布局，核心设计思路是打破传统ITX机箱显卡与主板平行安装的空间限制，通过显卡延长线实现显卡垂直于主板的竖立安装，以此构建完全独立的显卡散热风道，解决小体积机箱内显卡热量堆积、与主板供电模块热量互相干扰的常见痛点。从实际装机应用场景来看，该结构适配追求极小桌面占用的高性能装机需求，可放置于桌面狭窄区域、壁挂支架或是小型机柜内，满足办公、轻度内容创作、ITX游戏主机的搭建需求。

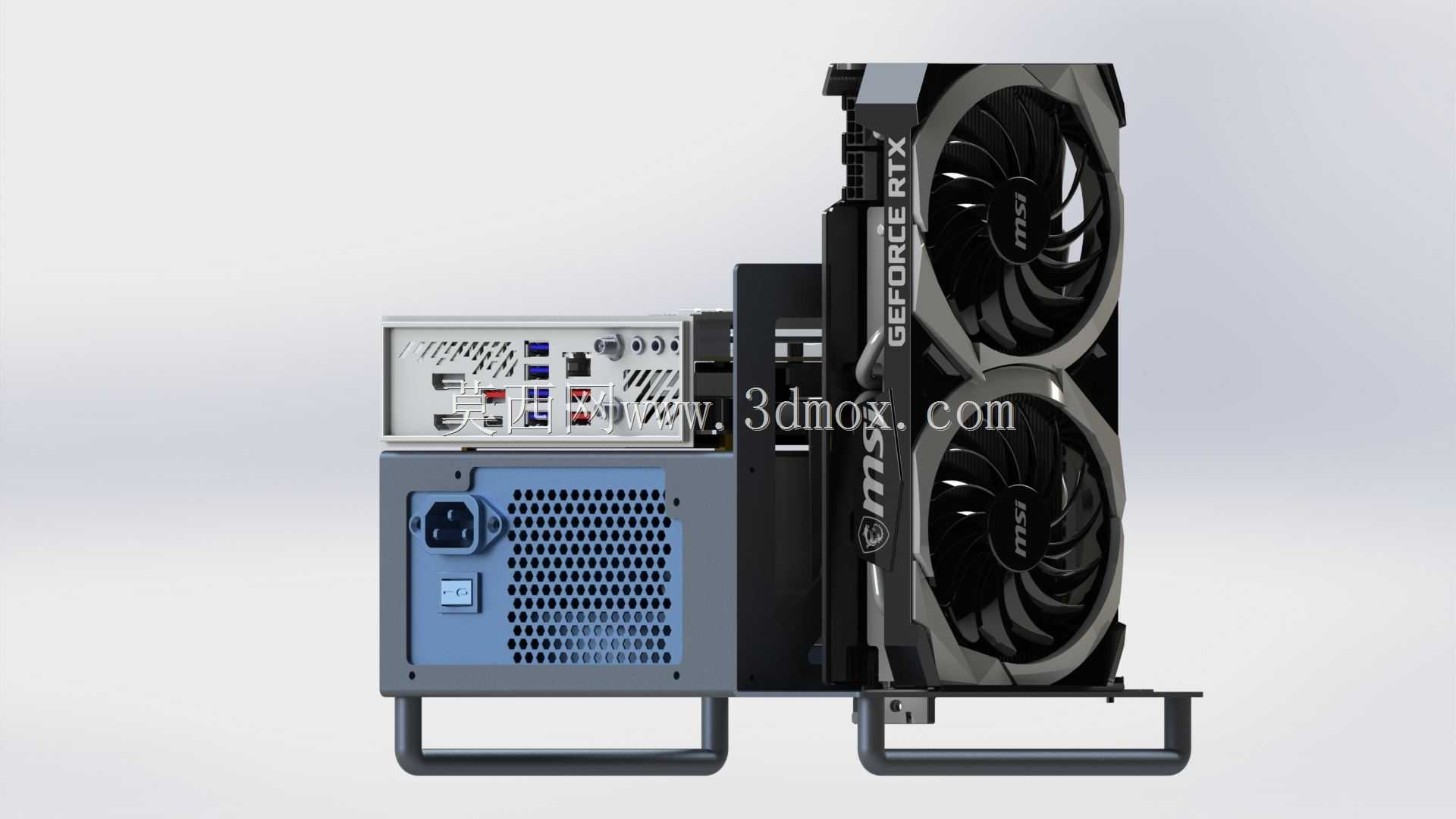

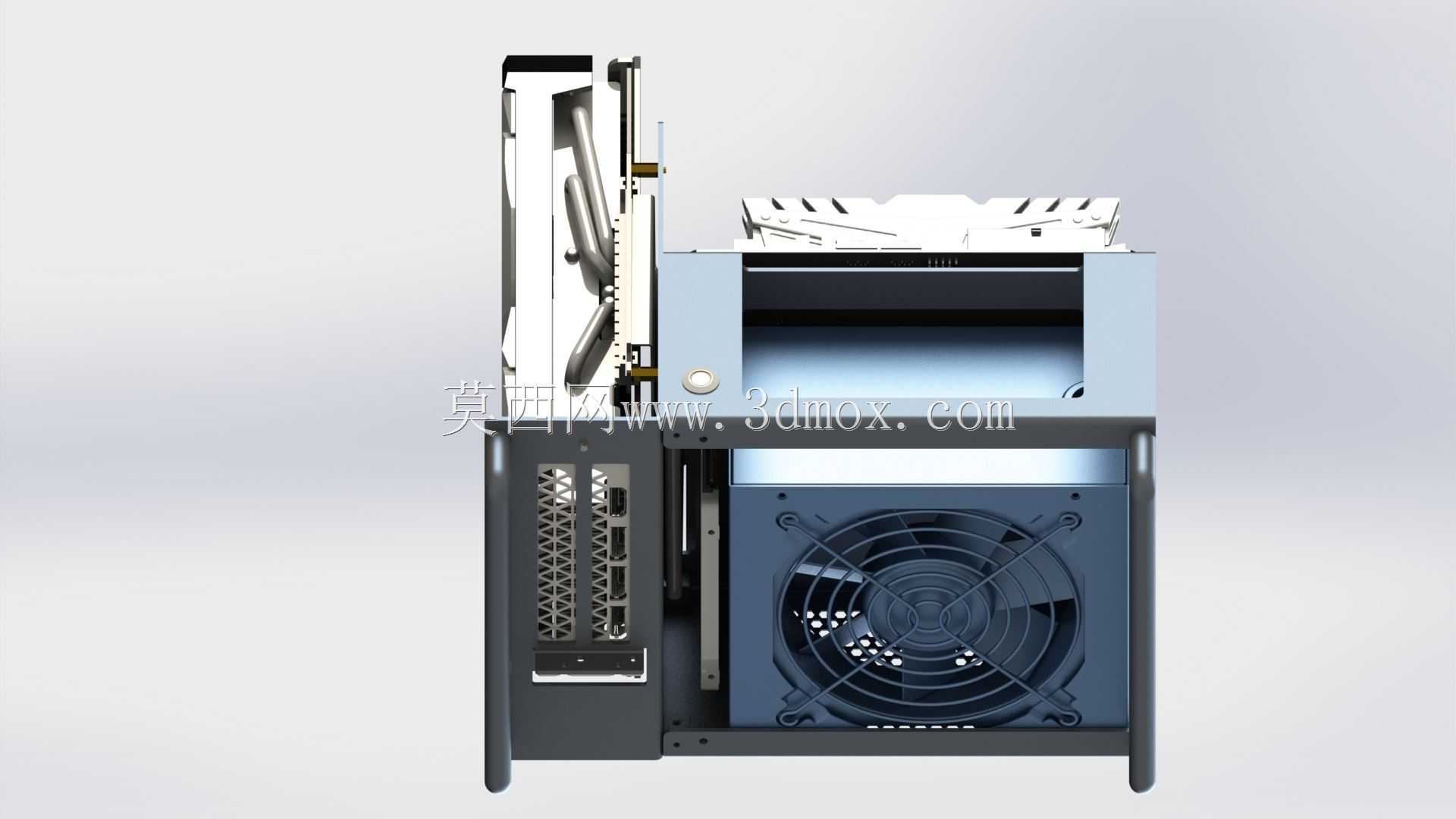

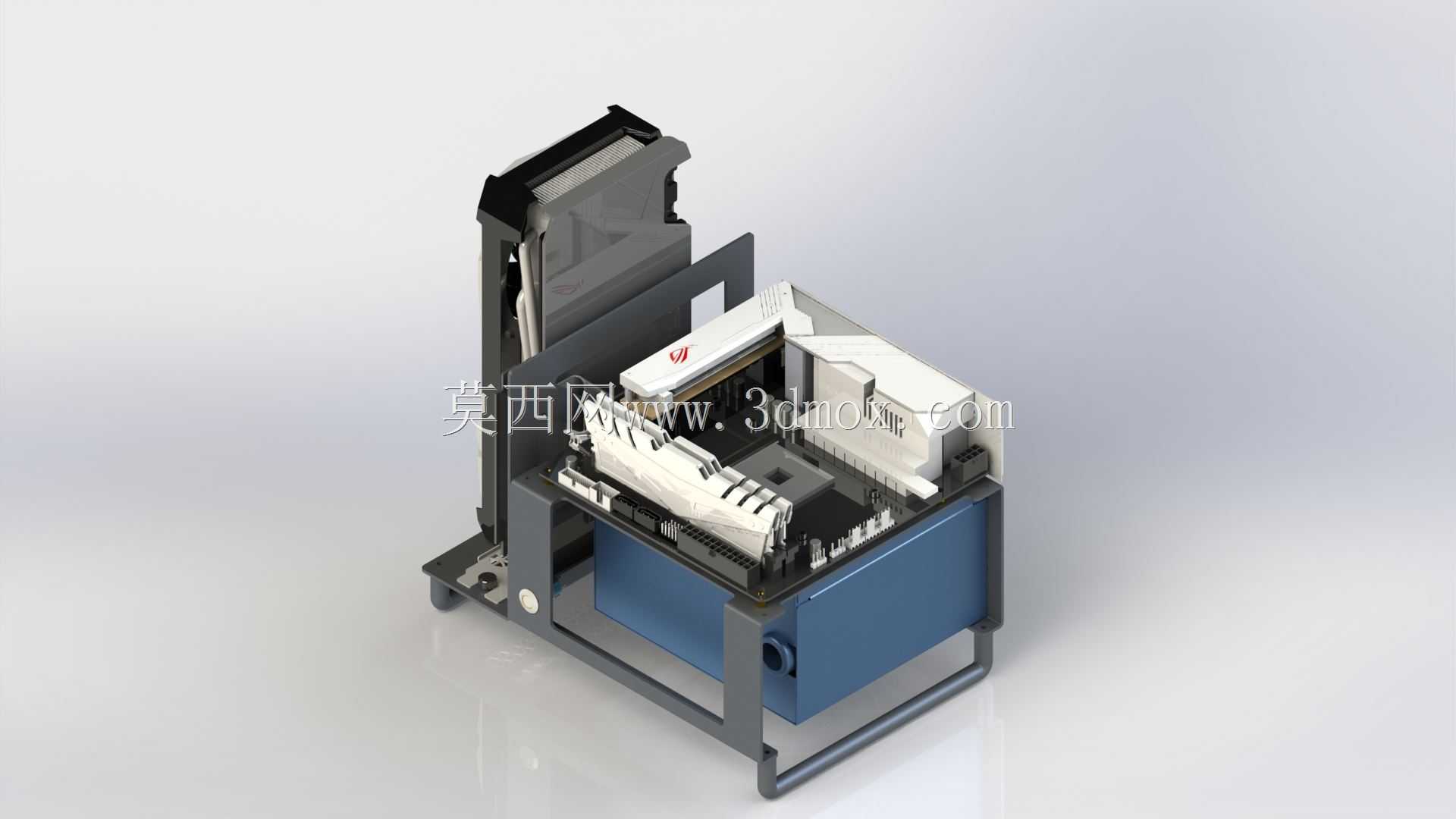

　　结构设计上，机箱框架采用拼接式金属型材搭建，底部预留完整的进风区域，竖立安装的显卡风扇可直接从机箱外侧吸入冷空气，热风直接从显卡对应侧的机箱开口排出，无需经过主板、内存、电源等其他硬件区域，完全隔绝显卡热量对其他硬件的热影响。主板采用卧式平躺安装，固定于机箱中部的承载支架上，内存、M.2固态等板载硬件的散热空间不受显卡遮挡，供电模块的散热片可借助机箱内部的微弱气流完成被动散热，电源采用SFX小尺寸规格，安装于机箱侧下方的独立仓体内，与主板、显卡区域做物理分隔，避免电源风扇的气流紊乱干扰主散热风道。

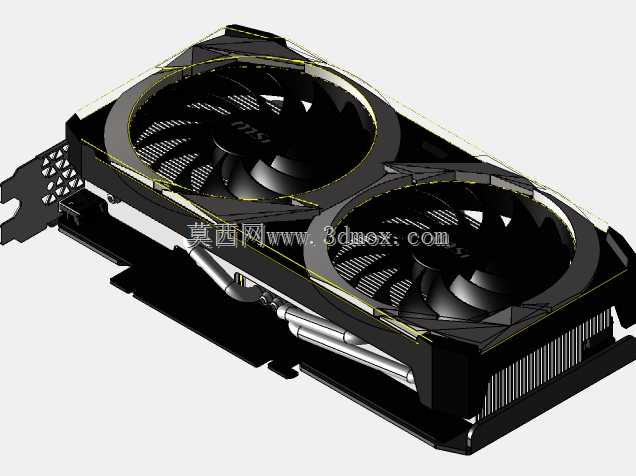

　　安装边界方面，机箱整体外轮廓控制在常规ITX机箱的紧凑尺寸范围内，可兼容双风扇标准长度的独立显卡，显卡安装位预留了足够的PCIe插槽固定空间，避免显卡PCB与机箱框架产生干涉；主板安装位严格遵循ITX板型的固定孔位标准，可适配全系列17*17cm规格的ITX主板；内存安装高度预留了常规马甲条的空间余量，不会出现高马甲内存与机箱侧板干涉的问题；电源仓适配标准SFX电源尺寸，预留了电源接线的弯折空间，方便用户完成供电线材的梳理与连接。

　　细节设计上，机箱的显卡固定位设置了独立的支撑结构，避免长期使用后显卡因重力产生PCB变形，框架连接处采用隐藏式固定螺丝，兼顾结构强度与外观整洁度，侧板采用快拆结构，方便用户后续进行硬件更换与清灰维护，所有硬件安装位均做了圆角处理，避免装机过程中割手或是划伤硬件PCB表面。
