立柱式多关节气动助力作业机械臂结构

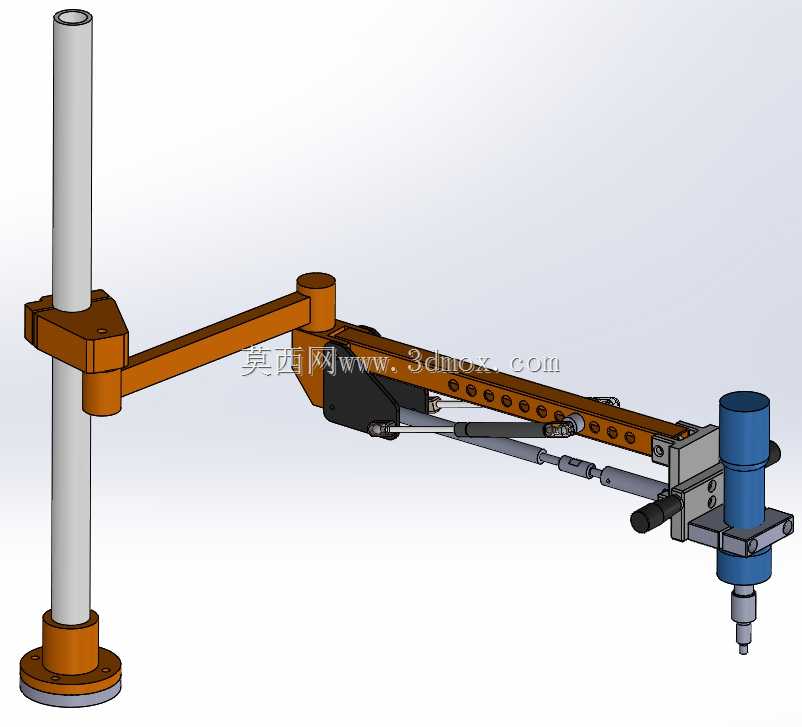

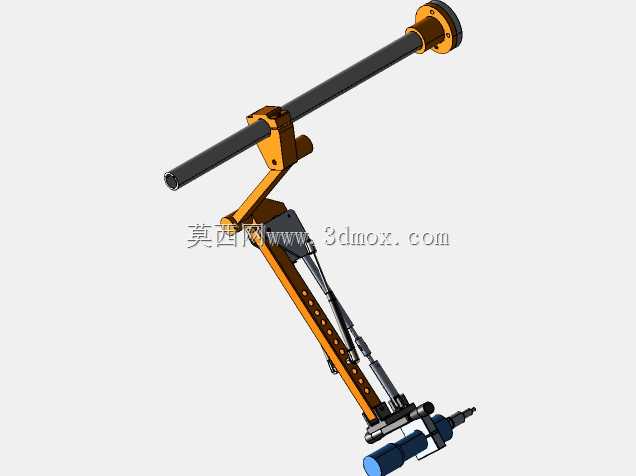

　　这款立柱式多关节作业臂，主要面向产线内定点工位的重复性上下料、工件移位、轻量装配场景设计，常见于机加工工位的工件转序、装配线的部件托举、检测工位的工件姿态调整环节，能替代人工完成半径覆盖范围内的重物搬移，降低作业人员的劳动强度，同时保证作业位置的重复定位一致性。从结构布局来看，设备采用底部法兰盘固定的立式立柱作为承载基座，立柱采用空心圆管型材加工，表面做硬质阳极氧化处理，既保证整体刚性，又控制了自身重量，关节滑套可沿立柱轴向调整高度，适配不同高度的作业台面需求，安装时需要保证立柱与安装基面的垂直度公差控制在0.1mm/m以内，避免臂体伸展后出现偏载卡顿。水平方向采用两级折叠臂结构，大臂与立柱滑套之间采用回转铰接结构，

　　内置复合滑动衬套，保证回转动作顺畅无旷量，小臂与大臂的铰接处集成了气动平衡缸结构，可根据末端负载的重量调整气压参数，实现末端负载的重力平衡，操作人员仅需施加极小的力即可带动末端执行器在覆盖范围内任意位置悬停，不会出现下坠或者上飘的问题。末端执行端预留了标准的气动接口与安装法兰，可根据实际作业需求更换夹爪、真空吸盘、拧紧轴、打磨头等不同作业模块，适配不同的工艺需求。臂体的走线全部采用内置式布局，气动管路与信号线缆从臂体内部的走线槽穿过，避免作业过程中线缆剐蹭工件或者周边设备，提升设备运行的安全性。臂体的水平覆盖半径可根据工位需求调整臂段长度，常规配置下最大作业半径可达1.2米，

　　末端最大承载能力根据平衡缸配置不同覆盖5kg到15kg区间，安装时需要预留臂体全回转的空间，避免周边设备与臂体运动路径产生干涉。铰接位置全部采用免维护的自润滑轴承，日常使用仅需定期检查气动管路的密封性以及铰接处的紧固件松紧度，无需频繁加注润滑脂，降低后期维护成本。整体结构的受力经过优化，臂体采用矩形钢型材焊接后去应力处理，保证长期负载下不会出现结构变形，所有外露的金属表面都做了喷塑处理，适配车间内多油污、多切削液的作业环境，避免长期使用出现锈蚀问题。
