汽车水泵气密性能检测试验台结构设计

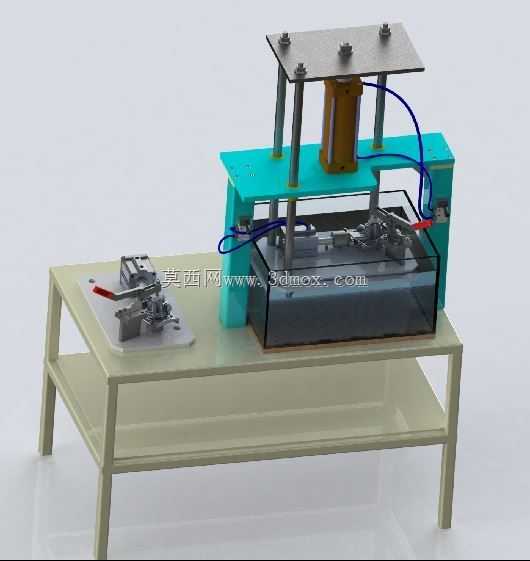

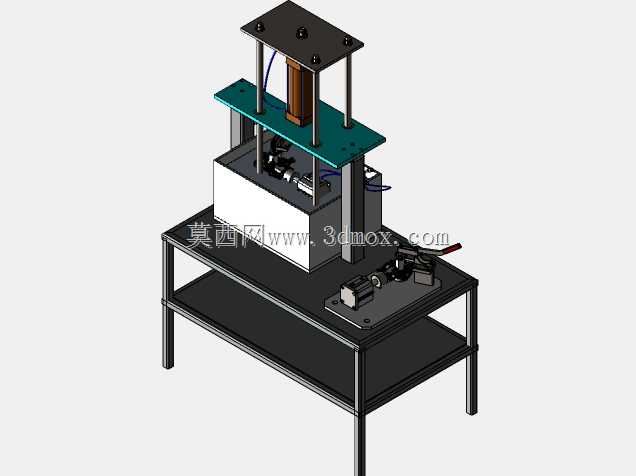

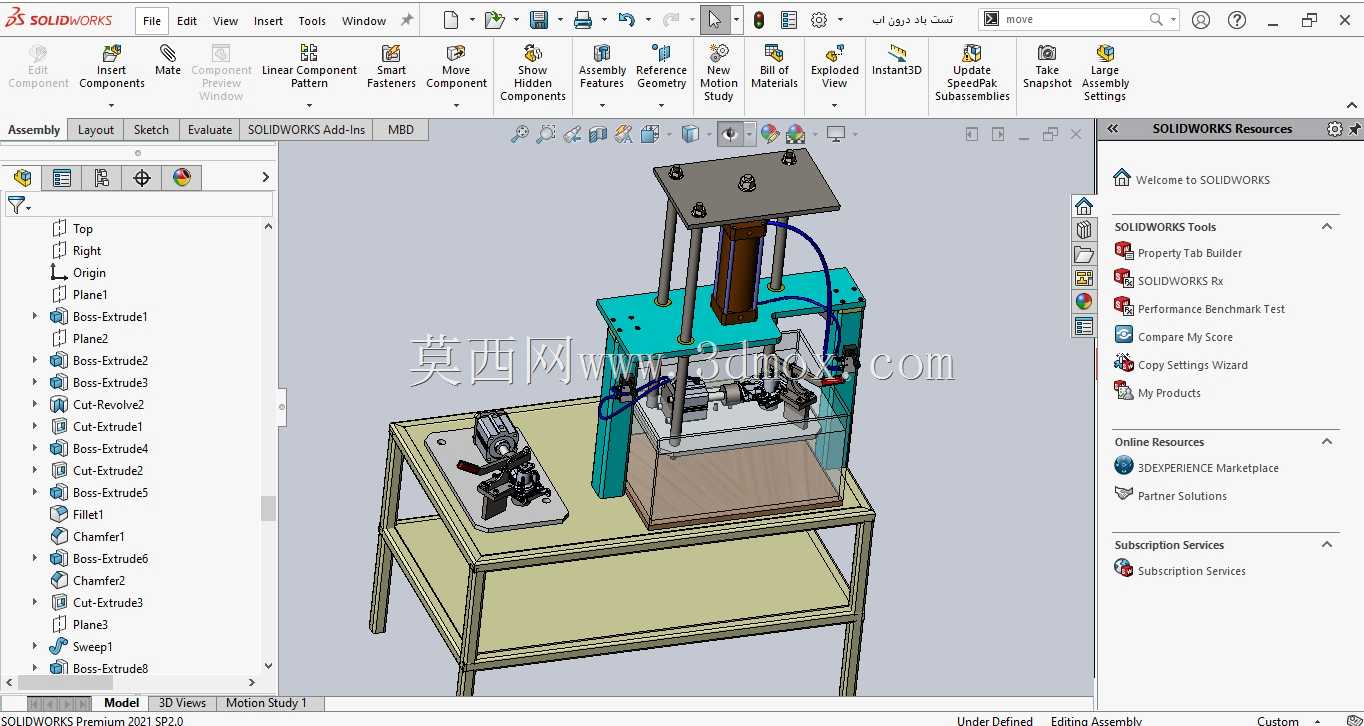

　　这套试验装置主要面向汽车冷却系统零部件生产环节的出厂检测场景，针对汽车水泵的密封性能验证需求设计，可完成干式空气压力测试与浸水式气泡检测两类检测工序，覆盖水泵壳体密封、轴封配合面、进出水口连接位等核心泄漏点的检测要求，适配乘用车、商用车配套的多规格离心式汽车水泵检测作业。整套设备采用双层台架布局，下层为型材焊接支撑框架，预留了储水箱安装空间与管路走线槽，上层工作台面采用防静电耐磨板材加工，台面左侧设置快换式工件定位夹具，可通过更换定位块适配不同安装法兰尺寸的水泵产品，夹具集成了手动压紧手柄与气路快插接头，装夹工件时仅需扳动手柄即可完成压紧密封，无需额外工具辅助，单工位装夹耗时可控制在15秒以内，适配产线批量检测的节拍要求。

　　设备中部的测试执行单元采用立式气缸加压结构，四根导向光杆保证压合过程的同轴度，压头位置配备压力可调的压紧组件，可根据不同水泵的壳体承压能力调整压合力，避免压伤工件壳体；压合位下方设置透明亚克力浸水槽，干式检测完成后可控制水槽升降将工件完全浸没，通过观察气泡溢出位置判定微小泄漏点，相比纯干式压差检测，浸水观测的方式更便于一线检测人员快速定位泄漏位置，降低对检测人员的技能要求。气路系统集成在设备右侧的电控箱内，配备精密调压阀与压力传感器，可稳定输出0.1-0.8MPa区间的测试气压，保压时间可根据检测标准自由设定，气路管路采用蓝色PU软管连接，走线沿型材框架内侧排布，避免与运动部件产生干涉。

　　整套设备的安装边界控制在1200mm800mm1500mm范围内，无需额外地基固定，可直接放置在车间常规检测工作台面使用，设备底部预留了脚轮安装位，方便根据产线布局调整位置。设计过程中优先考虑了操作的安全性，气缸压合区域设置了安全防护边，浸水测试区域设置了挡水沿，避免测试用水溢出打湿车间地面，所有气路接头均采用快插式密封结构，日常维护时可快速更换损坏的管路与密封件，夹具的定位基准与水泵实际装车的安装基准完全一致，保证检测状态与实际使用状态的受力情况匹配，避免因装夹变形导致的检测结果偏差。
