带振动盘上料的多工位自动装配工装结构

　　这套自动装配结构主要面向小尺寸五金、电子元器件类零件的自动化组装工序，常见于3C电子小配件、五金紧固件组件、小型家电结构件的批量装配产线，可替代人工完成零件排序上料、多工位同步装配、工位间转序的全流程动作，适配节拍稳定的连续化生产场景，单工位可完成压装、卡扣对位、零件叠合等常见装配动作，整体布局紧凑，适合嵌入现有产线作为独立装配单元使用。

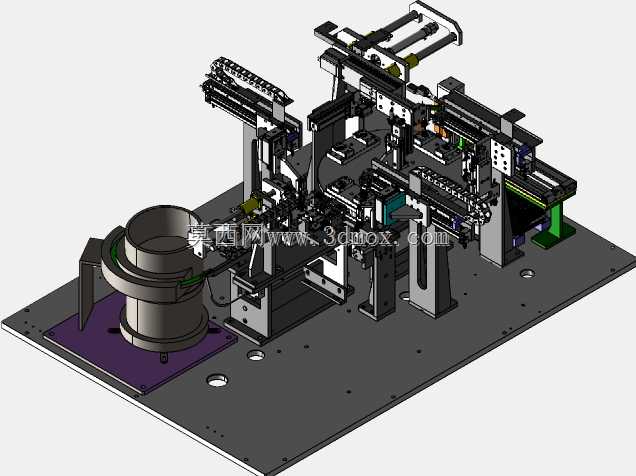

　　从结构布局来看，左侧配置的振动盘为整套设备的上料单元，依靠振动送料原理将散料状态的零件排序后定向输送至直振送料轨道，轨道末端设置分料挡停机构，可按照装配节拍逐个释放待装零件，避免多料叠料导致的卡滞问题。中部底板为整套结构的安装基准，所有功能组件均通过定位销与锁紧螺丝固定在底板上，底板预留的安装孔位可适配不同规格的机台台面安装需求，整体安装边界控制在常规小型自动化设备的台面尺寸范围内，无需额外改造现有产线的安装空间即可完成部署。

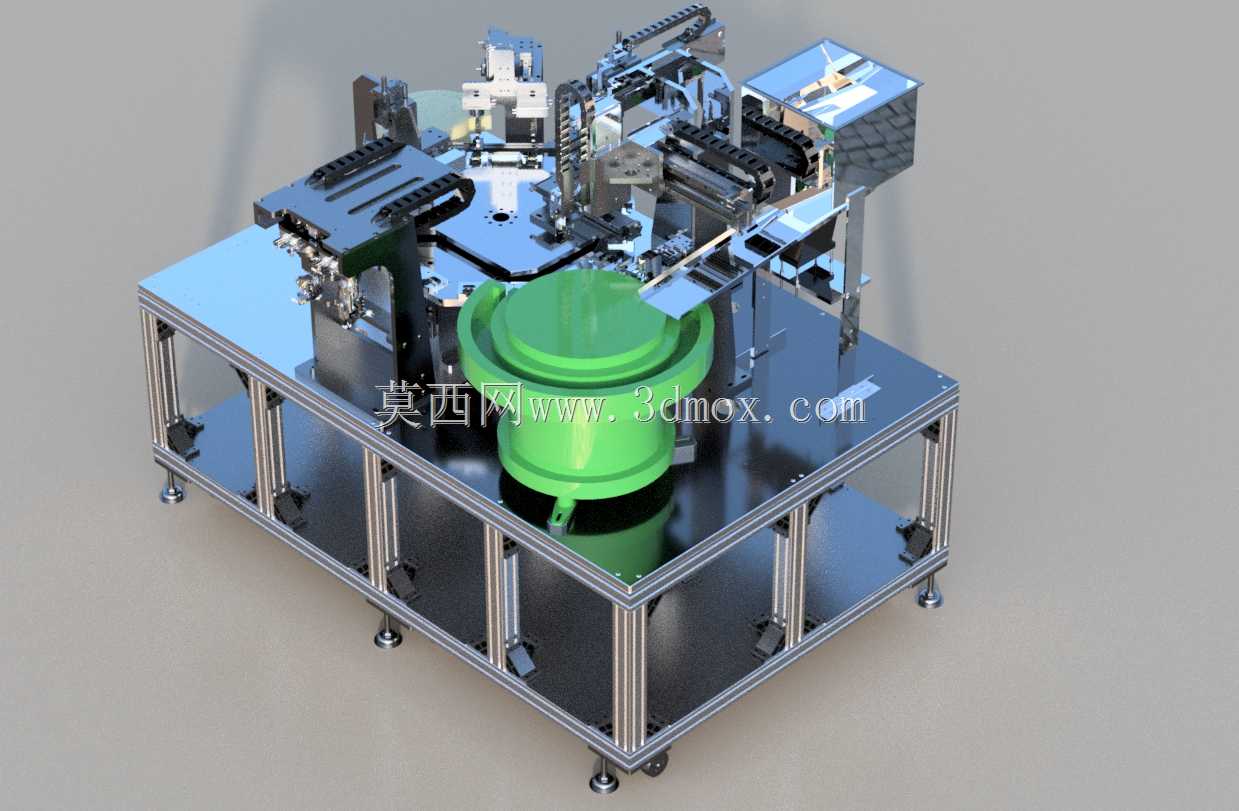

　　多工位装配模组采用线性导轨作为移动承载导向，搭载多组气动执行元件，每个工位对应独立的装配压头或定位夹具，可根据装配工序的需求调整压头行程与夹持力度，工位间的转序通过平移模组完成，转序定位精度依靠导轨限位与位置传感器反馈保证，可满足小型零件装配的公差要求。设计过程中优先考虑了易损件的快换需求，所有与零件接触的定位块、压头均采用可拆卸式安装结构，更换不同规格产品时仅需更换对应工装件，调整轨道宽度与分料位置即可快速切换生产型号，减少换型调试的时间成本。

　　结构的走线与气路布局均预留了专用的走管槽位，所有气动接头与线缆均沿型材支架内侧排布，避免运动过程中管线干涉磨损，同时在各运动副位置预留了润滑注油点，方便日常维护保养。振动盘与直振送料器的安装位置设置了减震垫，减少振动传递到底板导致的装配精度偏移问题，各工位的执行元件动作逻辑可通过外接PLC控制调整，可根据不同产品的装配工序增减工位数量，拓展性较强。整套结构的刚性经过校核，底板采用加厚钢板加工，支撑立柱采用型材与机加工件组合结构，可承受连续高速运行下的负载冲击，长时间运行不会出现结构变形导致的精度下降问题。
