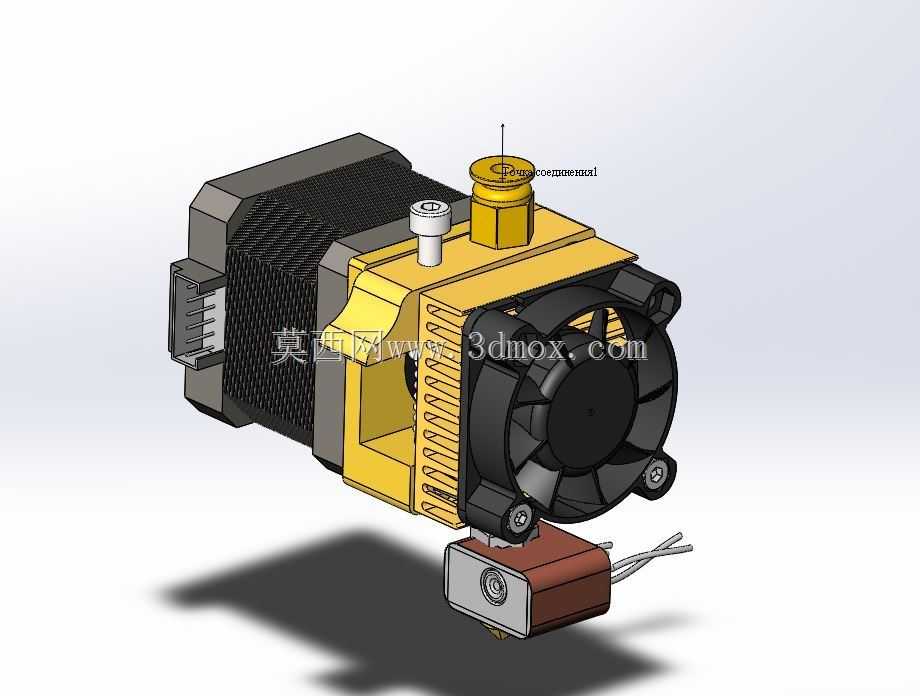

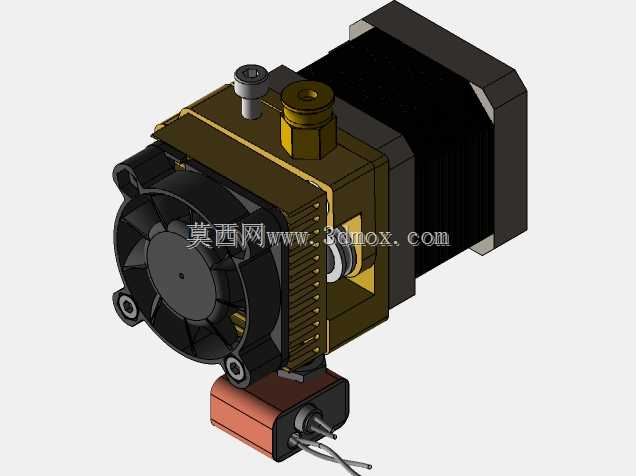

MK8搭配NEMA17步进电机的3D打印挤出组件

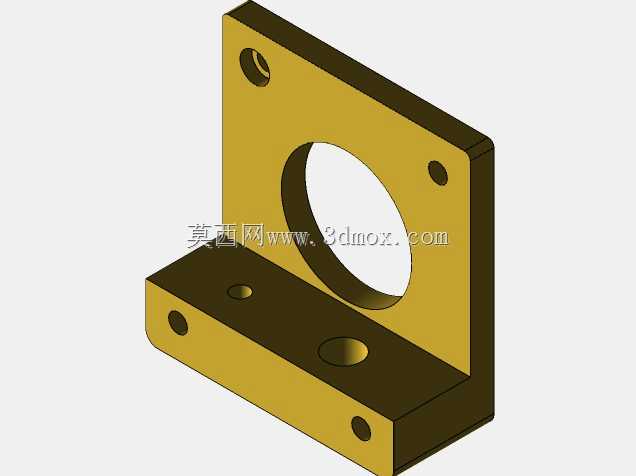

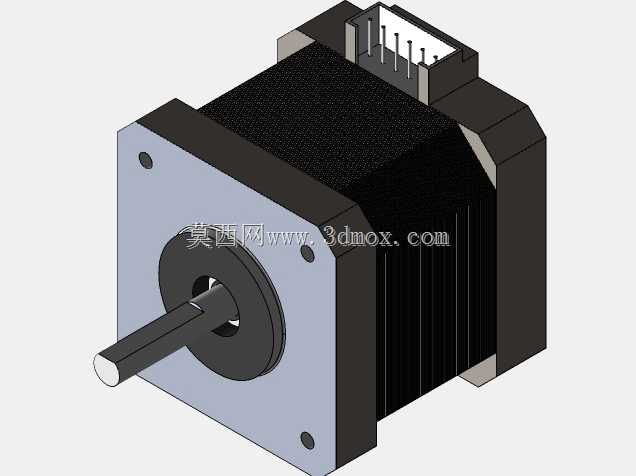

　　这套挤出组件是桌面级FDM3D打印设备的核心执行部件，直接决定耗材熔融挤出的稳定性与成型精度，目前广泛应用在个人DIY打印设备、小型教育用3D打印机、桌面级工业原型打样设备中，适配1.75mm直径的PLA、ABS、PETG等主流热塑性打印耗材。从结构布局来看，组件采用近端挤出的集成化设计思路，将NEMA17规格42步进电机直接与挤出送料机构、加热熔融块、散热风道整合为一体，省去了远端送料的长距离导料管路径，大幅降低耗材送料过程中的阻力滞后，在打印柔性耗材如TPU时能有效避免送料打滑、耗材弯折堵头的问题。设计阶段优先考虑了安装兼容性，电机安装孔位完全遵循NEMA17标准的31mm孔距布局，

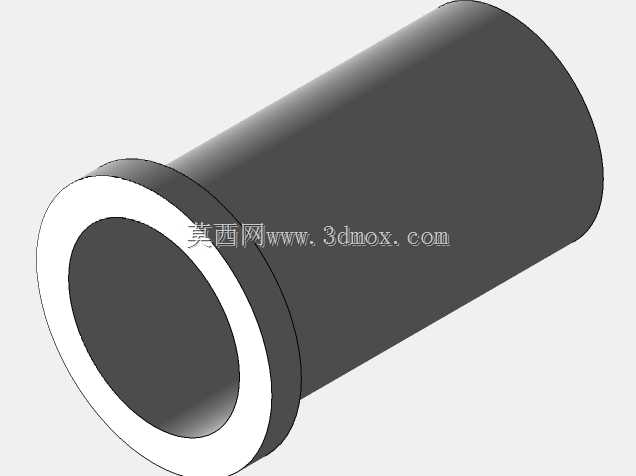

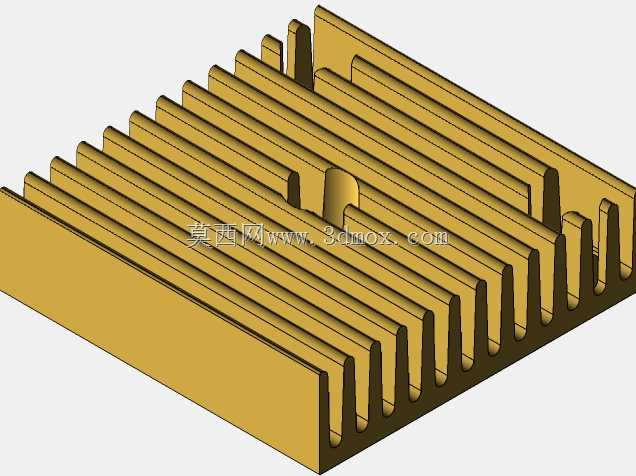

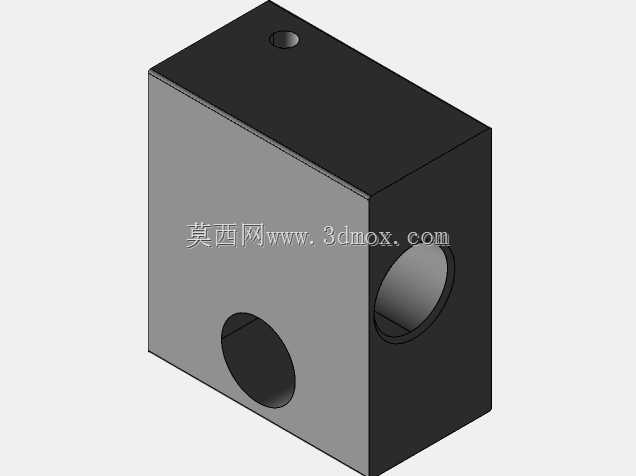

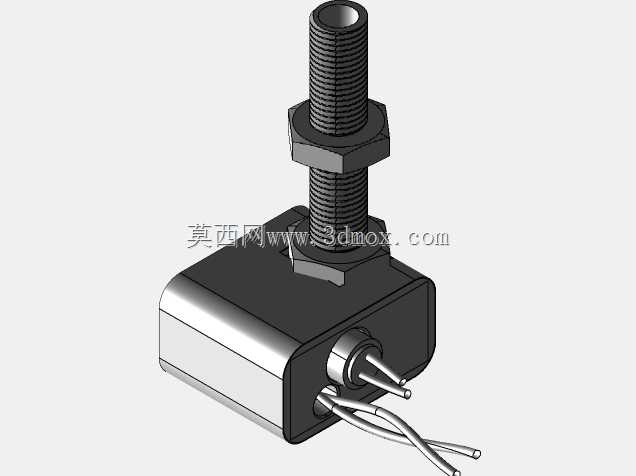

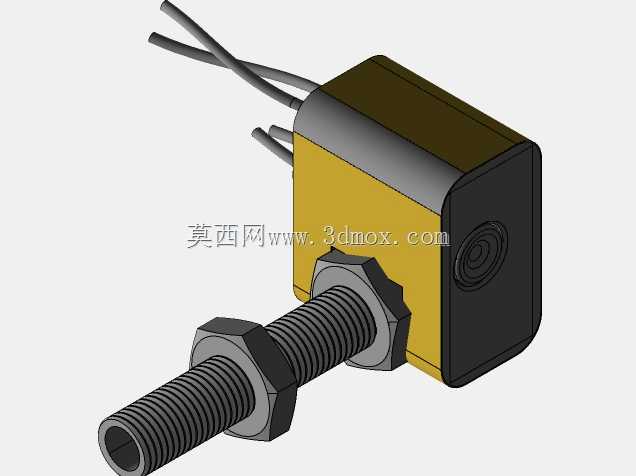

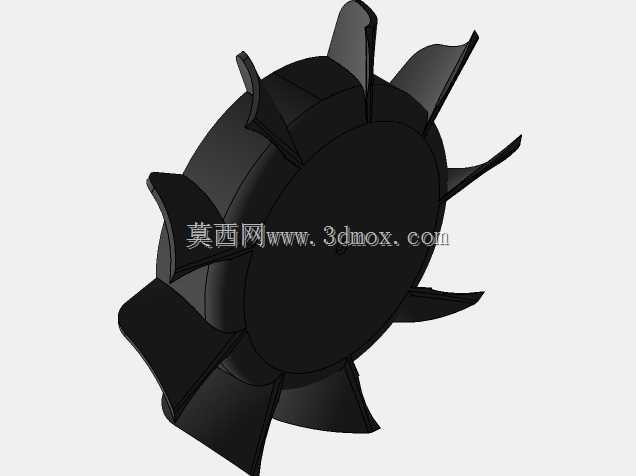

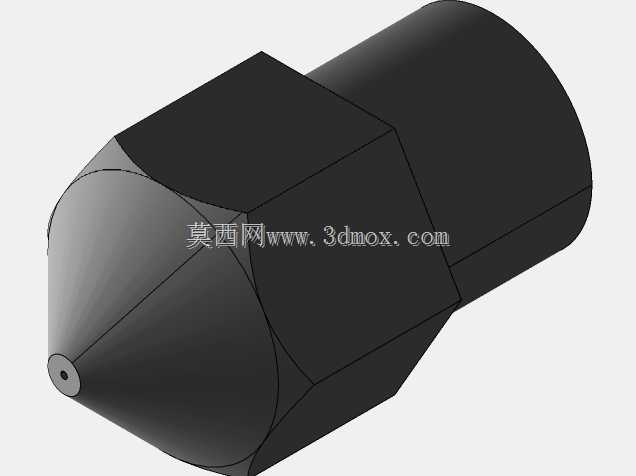

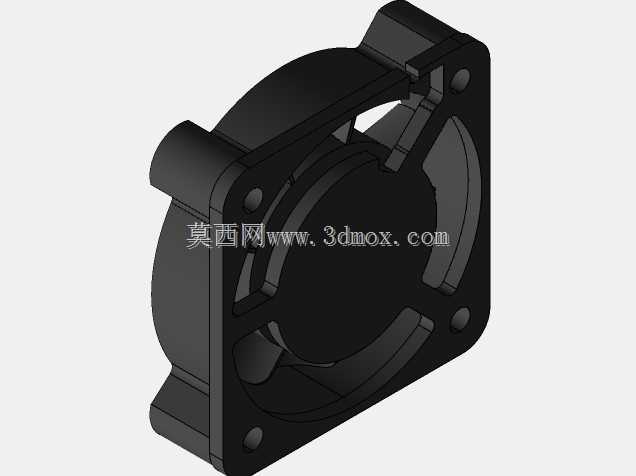

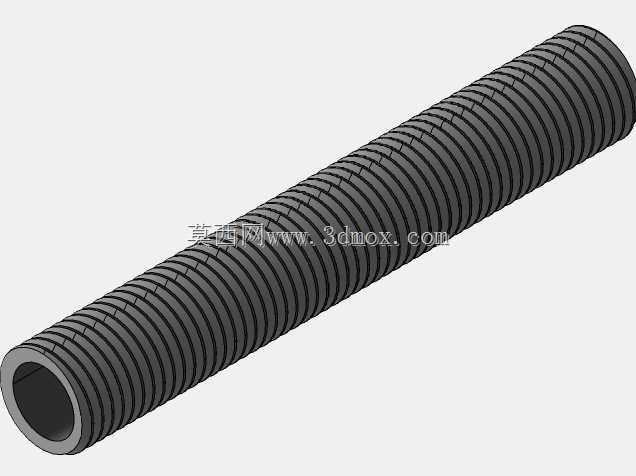

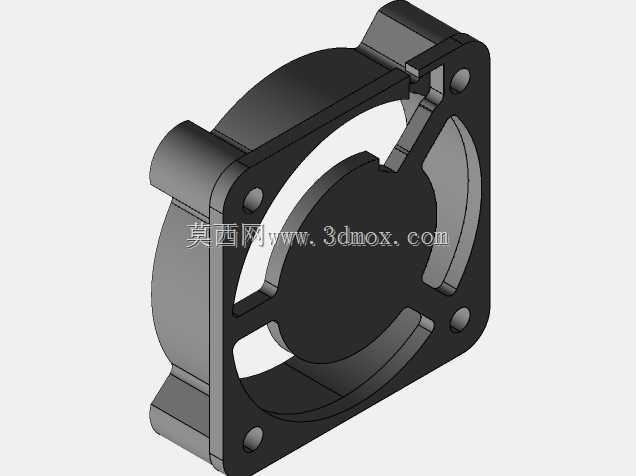

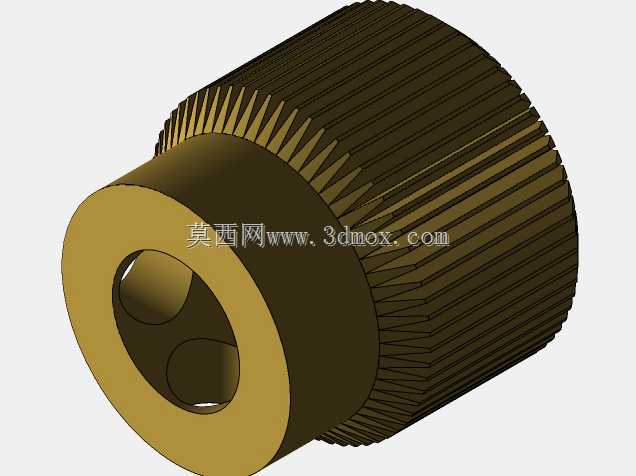

　　可直接固定在多数桌面级打印机的X轴滑台安装板上，组件整体外伸长度控制在合理范围，不会超出常规200mm行程打印设备的X轴运动边界，避免运动过程中与机架、打印平台发生干涉。散热结构的设计经过针对性优化，铝制散热鳍片紧贴挤出机的喉管冷端位置，搭配4010规格的轴流风扇形成定向风道，持续带走喉管处的热量，避免耗材在喉管内提前熔融软化造成堵料；加热块部分采用黄铜材质，内置加热棒与热敏电阻安装孔，加热端与散热端之间通过隔热件做热隔离，减少热量向冷端传导的路径损耗。挤出送料机构采用齿轮咬合的送料结构，送料齿轮的齿形经过钝化处理，既能提供足够的咬合力带动耗材前进，又不会过度切削耗材表面产生碎屑堵塞喉管；末端的喷嘴采用标准螺纹接口，

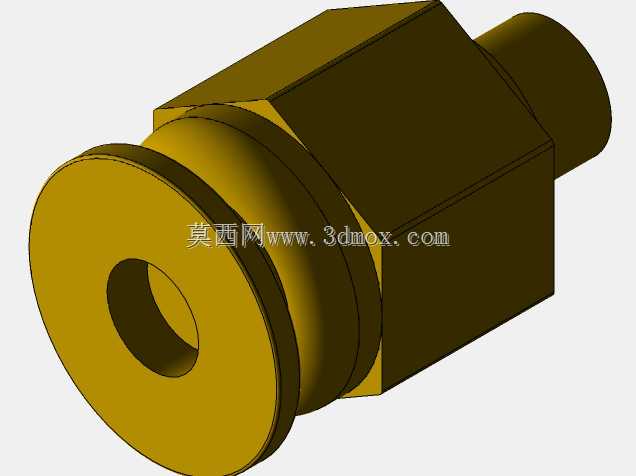

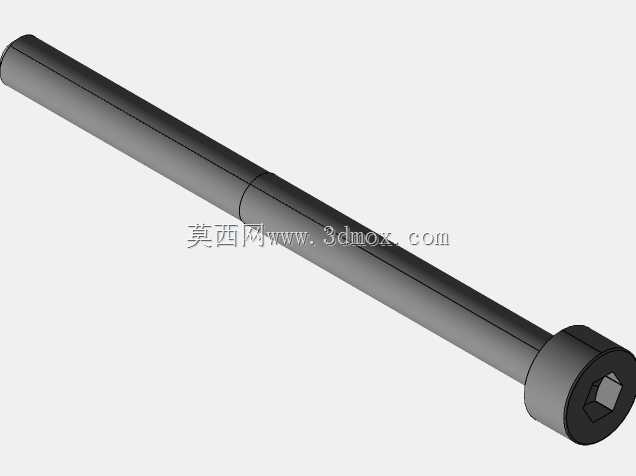

　　可根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的工况要求。组件的接线部分做了规整的走线设计，电机线、风扇线、加热与热敏线材都从组件侧方引出，可顺着拖链排布，不会在X轴往复运动过程中出现线材剐蹭、拉扯的问题。从实际使用场景来看，这套组件的挤出推力足够支撑最高200mm/s的打印速度，在常规0.4mm喷嘴、0.2mm层厚的参数下，出丝均匀稳定，长时间连续打印不会出现挤出压力波动导致的层厚不均、断丝问题，同时整体模块化的结构设计也方便后期维护，更换喉管、喷嘴、清理堵料时不需要完全拆解整个组件，仅需拆卸对应部位的紧固件即可完成操作。
