Ender3V2直驱改造桌面3D打印机结构

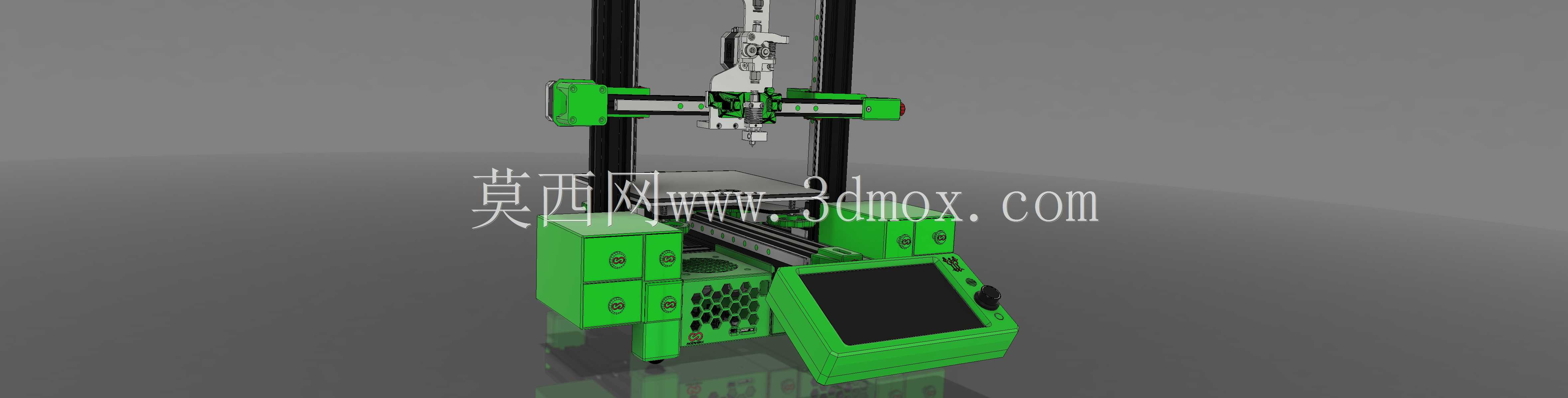

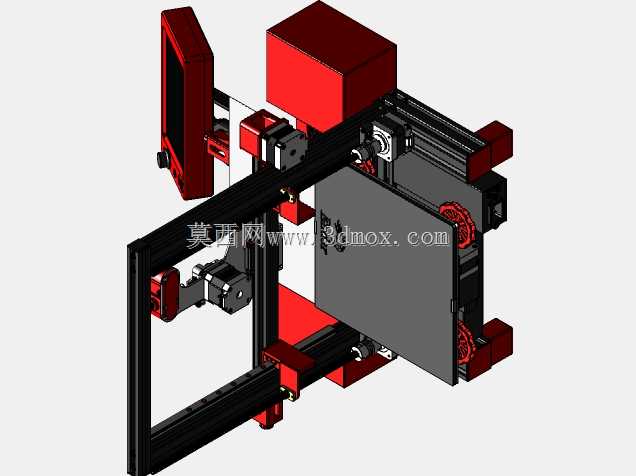

　　这套结构围绕桌面级FDM设备的长期使用痛点展开，核心不是简单复刻整机外形，而是把运动、挤出、控制、收纳和维护边界重新梳理后形成一套可落地的改造方案。设备面向小尺寸零件试制、工装夹具打样、教学实验、创客空间以及小型研发工位，在不需要工业级大型打印设备占地和配套条件的情况下，完成ABS、PLA、PETG等常见耗材的稳定成型。整机保留立式龙门布局，底部为带储物功能的箱式机架，中部承担热床和Y向运动，上方X轴横梁携带挤出与喷头组件，Z轴由两侧立柱导向，控制屏和操作区域布置在前侧，便于单人完成调平、换料、取件和日常检修。

　　运动部分的改造重点集中在X轴和挤出端。原机常见的远端送丝路径较长，耗材从挤出机经过Bowden管再到达热端，柔性材料回弹、回抽响应和送丝一致性容易受到影响。新结构将挤出驱动直接布置在喷头运动单元附近，使耗材进入热端前的路径缩短，送丝轮到熔融区的距离被压缩，回抽动作更直接，挤出迟滞减小，对TPU等软质耗材的适配性也更好。X轴安装面采用12mm线性导轨方案，导轨沿横梁方向固定，滑块承载喷头支架，运动阻力和侧向间隙相比普通光轮悬挂结构更可控。设计时需要重点核对导轨中心线、喷嘴中心线和热床有效打印区域之间的相对位置，避免直驱组件重量增加后造成X轴悬臂偏载，也要保证拖链或线束在全行程内不与机架、Z轴立柱发生干涉。

　　喷头支架承担热端、散热块、风扇、挤出电机以及调平附件的安装，其受力路径比普通远端支架更复杂。模型中支架与X轴滑块之间采用刚性连接，安装孔位围绕常见热端和挤出电机库存件布置，便于在已有设备上替换。挤出电机位于运动组件上方或后侧，送丝轮出口尽量对准热端入口，减少耗材进入喉管前的弯折角。散热风道需要兼顾热端冷端散热和模型层间冷却，风扇位置不能贴近热床过高区域，也要避免风管在喷头左右移动时触碰打印件。结构工程师在复刻或二次设计时，应把电机、热端、风扇罩、线束接头和喷嘴包络一起纳入运动干涉检查，而不是只校核单件安装。

　　底部机架采用柜体化思路，前侧设置抽屉和控制屏安装位，内部可容纳主板、电源、Raspberry Pi类控制板以及线束。与常见薄片抽屉不同，这里的抽屉更强调打印成型后的装配刚度，抽屉和把手在允许的成型尺寸下尽量减少分体拼接，前部和侧部保留圆角过渡，避免尖角应力集中，也让打印件在层间受力方向上更合理。抽屉后侧桥接区域控制在较低高度，防止抽拉时与热床底部、Y轴传动件或机架横梁碰撞。柜体表面开设通风孔，用于电源和主板散热，进风、出风路径不应被抽屉、线材或安装板完全遮挡。对于下沉式风扇安装，结构上需要预留风扇厚度、螺钉柱、滤网或防护网位置，避免冷风在箱体内短路循环。

　　Z轴两侧立柱承担X轴横梁升降，直驱后喷头端重量增加，立柱与底座连接处的刚性会直接影响层纹和悬垂质量。底座柜体不仅是收纳件，也承担下部支撑作用，因此脚轮或脚垫安装面、立柱固定面、热床框架支撑面应尽量形成稳定三角关系。热床区域需要保留调平螺母、弹簧或硅胶柱、线材出口以及玻璃平台取放空间。Y轴运动件前后移动时，热床不能与抽屉上沿、前屏或柜体加强筋发生擦碰；X轴移动到两端时，喷头组件不能撞击Z轴支架。整机外形属于桌面设备范畴，但后方和上方仍需预留线材弯曲、耗材架安装和开盖维护空间，不能按静态外轮廓紧贴墙面布置。

　　从制造和装配角度看，多数定制件可通过FDM打印验证，关键受力件应优先选择较高填充率并让层纹方向避开主要拉脱方向；金属连接板、导轨安装面和电机座若需要更高刚度，可使用铝板铣削。模型中保留的孔位、凸台和卡槽有利于工程师按实际采购件调整，不必拘泥于单一品牌配件。装配顺序上宜先完成底柜和Z轴立柱定位，再安装X轴导轨与横梁，随后装入热床、Y轴传动和喷头组件，最后布置主板、电源、风扇和线束。每次改造后都应检查X轴平行度、Z轴垂直度、热床平面度以及喷头零位，确认抽屉抽拉、平台移动和喷头全行程运动互不干涉，再进行送丝和打印测试。
