三轴重型低平板挖掘机运输半挂车

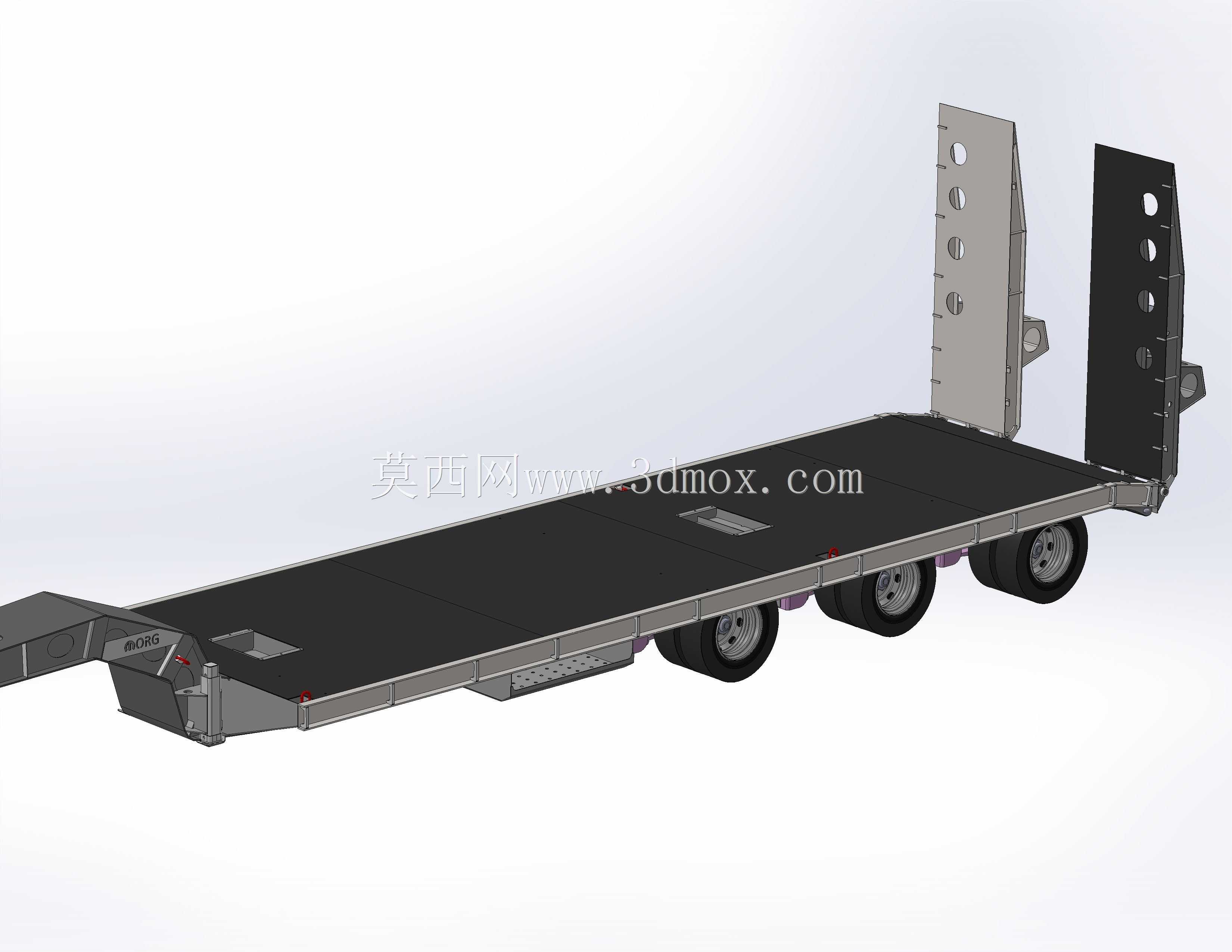

　　该模型呈现的是一台面向工程机械转运场景的三轴低平板半挂车，主要用于27吨级挖掘机等履带设备的公路转场与工地短驳运输。整车采用低货台布置思路，通过降低承载平台高度来控制装载后的整机重心，使挖掘机在行驶、制动和转弯过程中具有更好的稳定性，同时也能满足部分道路限高条件下的运输需求。

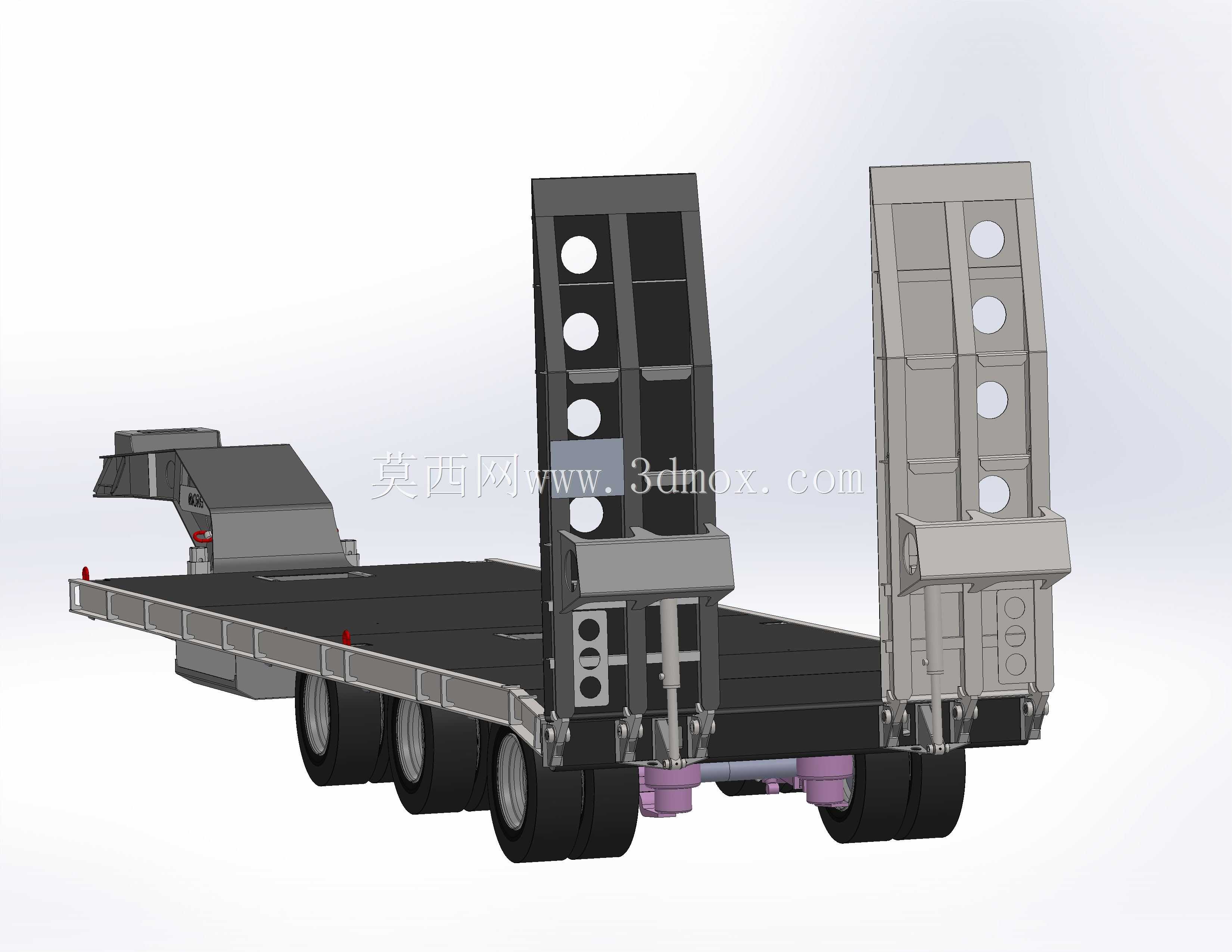

　　从结构组成看，模型重点表达了承载平台、三轴行走系统、后部液压爬梯、牵引连接区域以及侧边防溅与支承部件。货台主体为大面积平板结构，表面预留履带行驶与设备停放空间，适合挖掘机自行驶上、驶下。平台两侧设置边梁和轮廓边界，用于约束履带位置并增强台面抗弯能力。后部左右爬梯为模型的核心功能件，采用竖向多孔加强结构，既体现减重设计，也保留了足够的刚度；爬梯可绕后部铰点翻转，作业时下放形成坡道，行驶时竖起并锁定，减少尾部外伸长度。

　　在实际使用中，这类车辆常服务于土石方工程、市政施工、矿山维护和设备租赁行业。挖掘机到达现场后，可利用自身履带沿爬梯开上货台，无需额外吊装设备，转场组织更灵活。装载时设备通常沿车辆纵向居中停放，履带压在主承载区域内，重量通过平台纵梁传递至悬架和车轴。建模时需要特别关注履带与台面的接触宽度、爬梯接地角度以及设备上车时的尾部干涉问题。若爬梯坡度过大，挖掘机小臂、推土板或底盘边缘可能在坡道过渡处发生磕碰；若平台后部强度不足，上车瞬间的集中载荷也会引起局部变形。

　　三轴布置主要服务于重载工况，多轴并排能够分散轮胎与地面接触压力，提升非铺装路面承载适应性。车轴、轮胎、悬架和板簧支承区域在模型中均有体现，设计时应保证轮距与车架宽度匹配，避免满载转弯时轮胎与车架或护栏产生干涉。底盘下部还包含制动、气路或悬挂相关附件的简化表达，这些部件虽然不是外观主体，但在整车数字样机中用于检查离地间隙和安装边界。

　　外形与边界方面，低平板挂车的关键尺寸集中在货台长度、平台宽度、最低离地高度、爬梯长度和后悬距离。货台宽度需覆盖挖掘机履带外侧距离，并保留安全余量；平台高度越低，重心控制越有利，但也要兼顾悬架跳动空间和通过性。爬梯竖起后形成较高的尾部轮廓，设计时需核对其与挖掘机上车回转部分、平台附件以及道路限高之间的关系。牵引区域位于前部抬高位置，用于与牵引车鞍座连接，该段的高度过渡决定了挂车纵向姿态和货台受力路径。

　　建模思路上，作品以装配关系为主线，先建立车架主梁与平台面，再布置车轴、轮胎和悬挂部件，最后安装可翻转爬梯及液压执行元件。后部爬梯的多孔立板、铰链轴、液压缸连接点和锁止位置均得到表现，能够用于结构讲解、方案评审或运动干涉检查。对于从事专用车设计的人员，该模型可作为低平板运输装备总体布局的参考，重点分析载荷传递、坡道角度、设备自装卸路径以及重载条件下的尺寸边界。
