半挂车车架结构有限元静力学分析方案

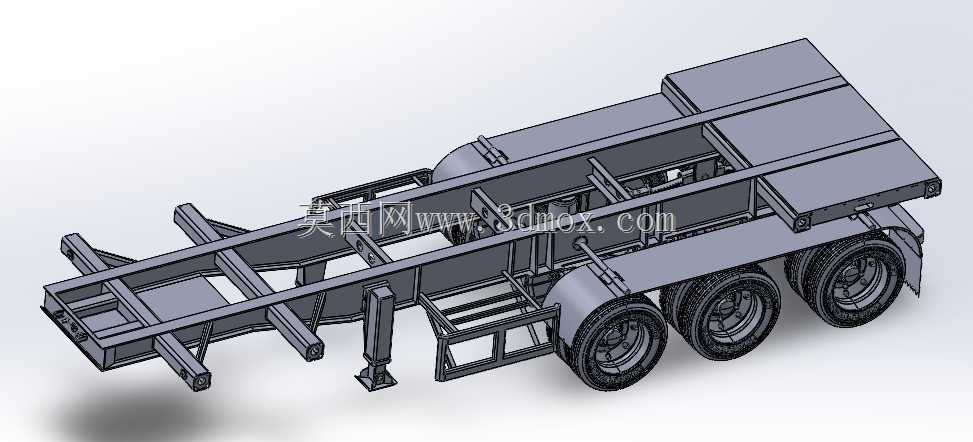

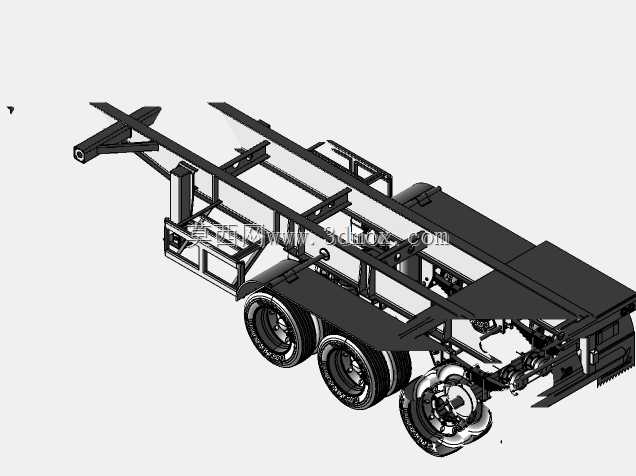

　　半挂车作为公路长途干线货运的核心承载装备，其车架结构的承载可靠性直接决定整车运行安全与服役寿命，本次针对半挂车承载车架开展的结构静力学仿真分析，核心围绕实际运营中的极限承载工况展开，还原车辆在满载静置、支腿支撑装卸货等典型场景下的结构受力状态。从结构设计逻辑来看，该车架采用纵梁贯通式焊接钢结构方案，主纵梁选用变截面工字钢结构，适配前后段不同的受力分布特征，前段鹅颈区域匹配牵引车鞍座连接接口，结构做了局部加厚补强，中段为主要货台承载区，横梁采用槽型钢结构按等间距排布，兼顾抗扭刚度与整体轻量化需求，后段设置尾梁与后防护安装位，同时在车架前部配置可伸缩式圆柱形支腿，用于脱挂状态下的整车支撑，避免车架前部因无牵引支撑发生倾覆变形。

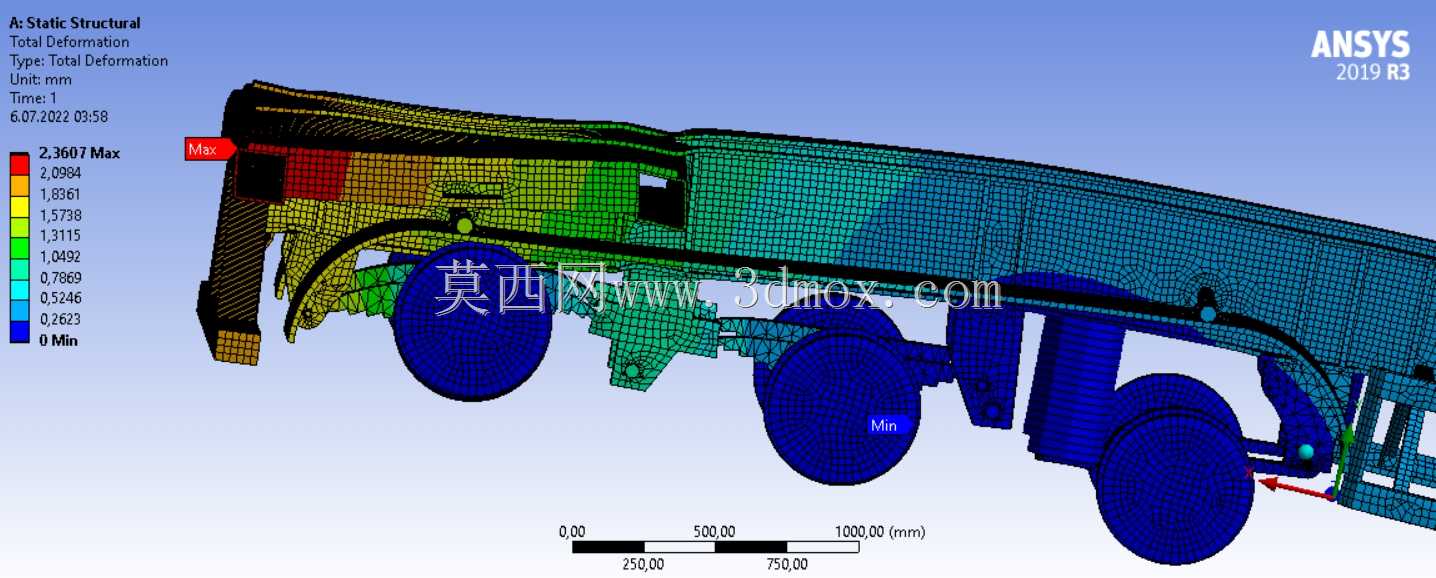

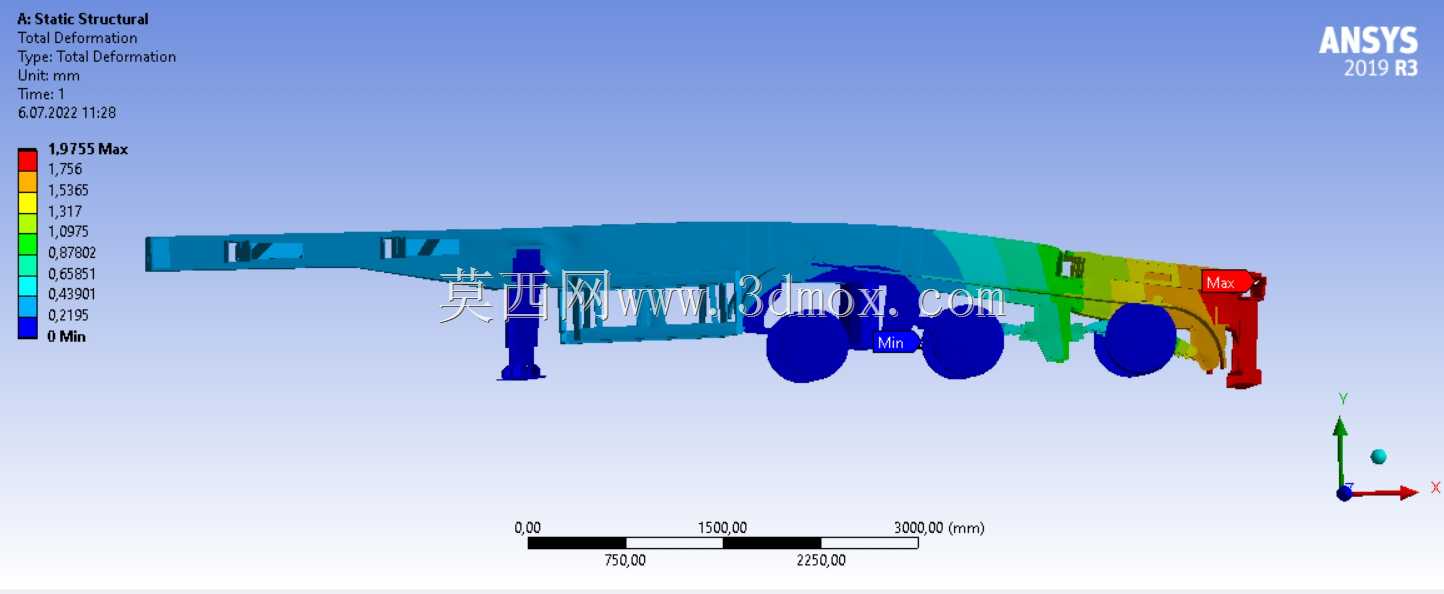

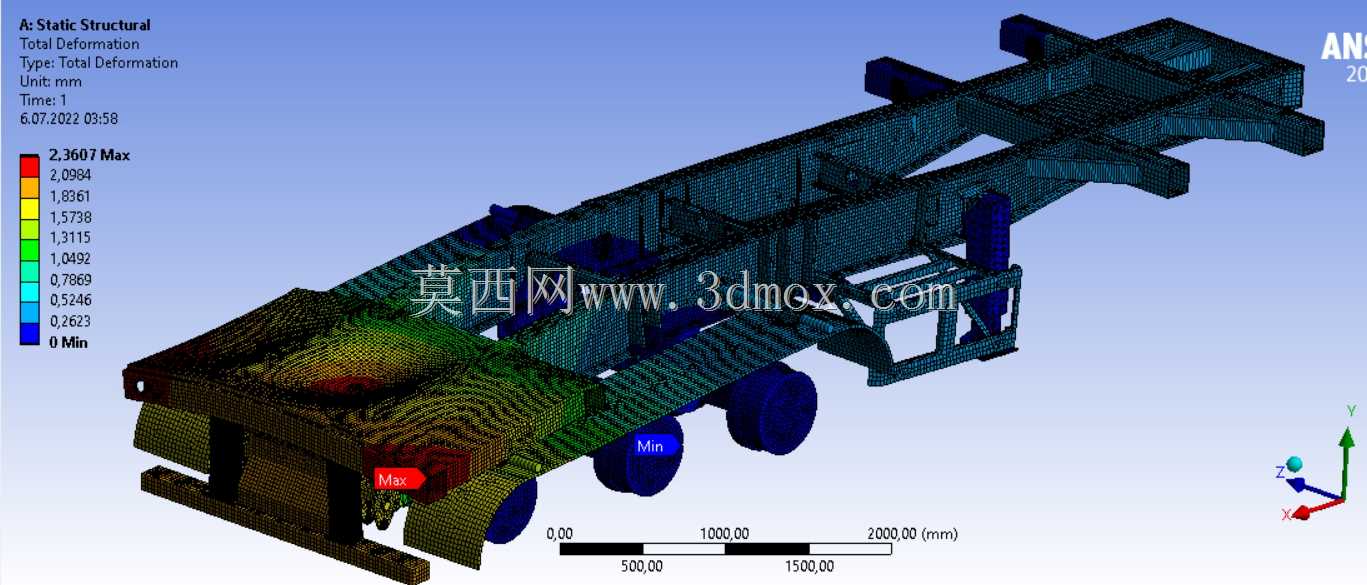

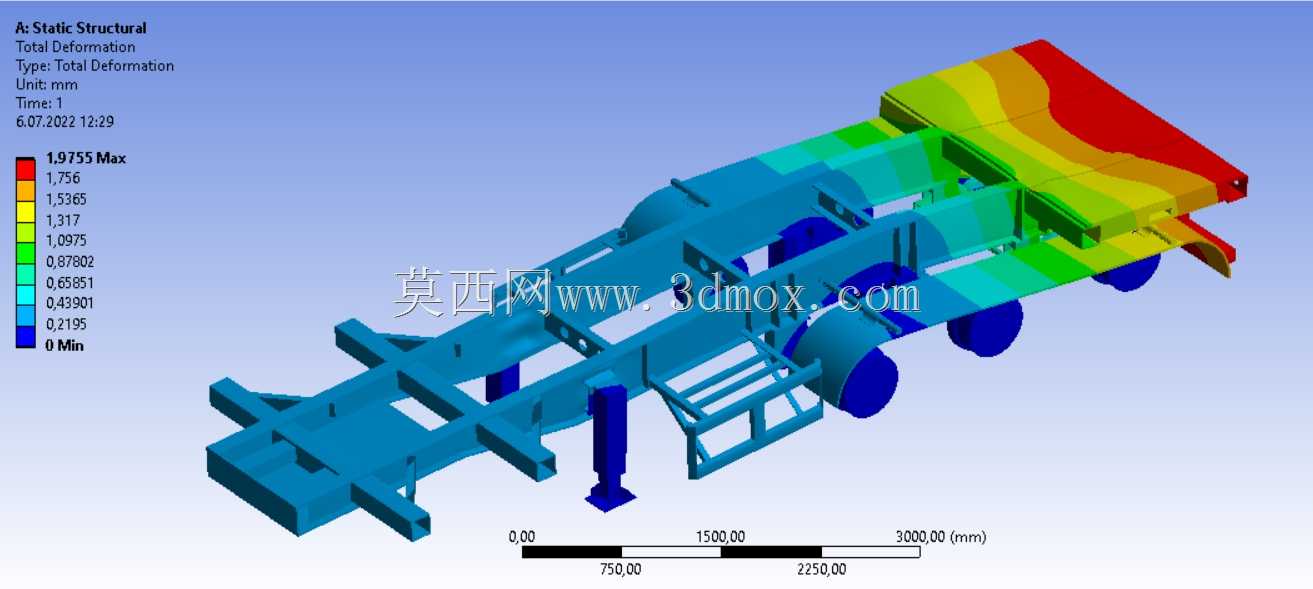

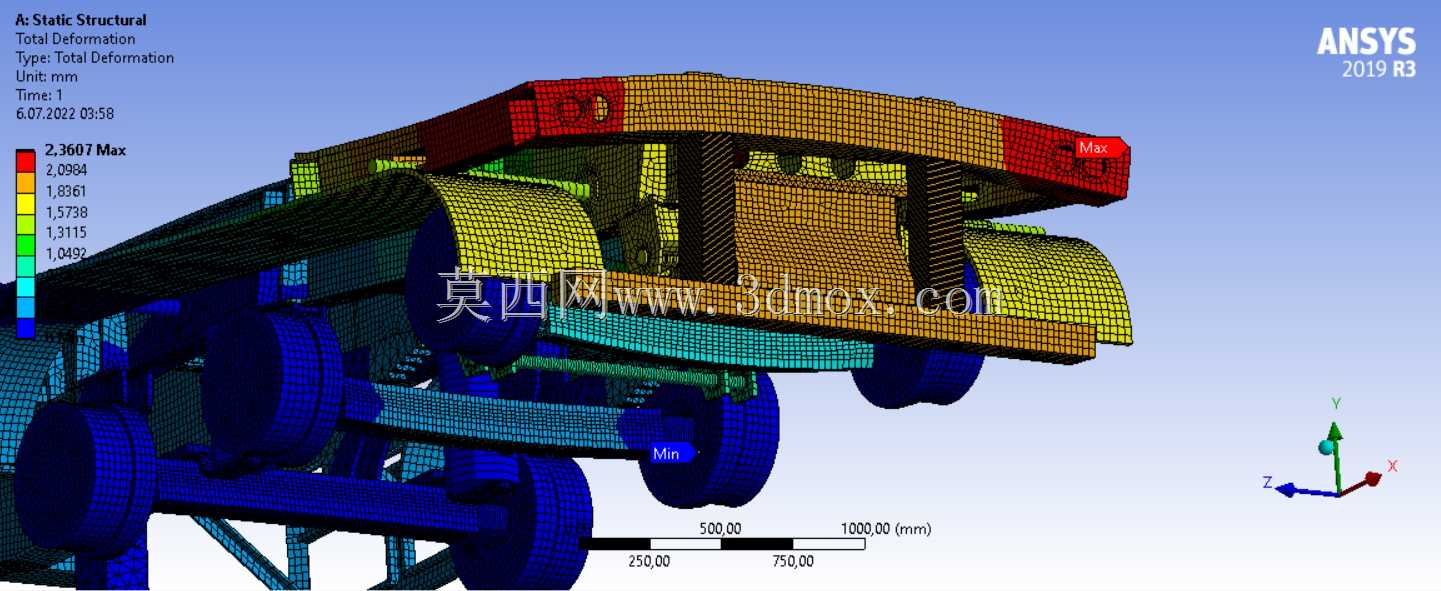

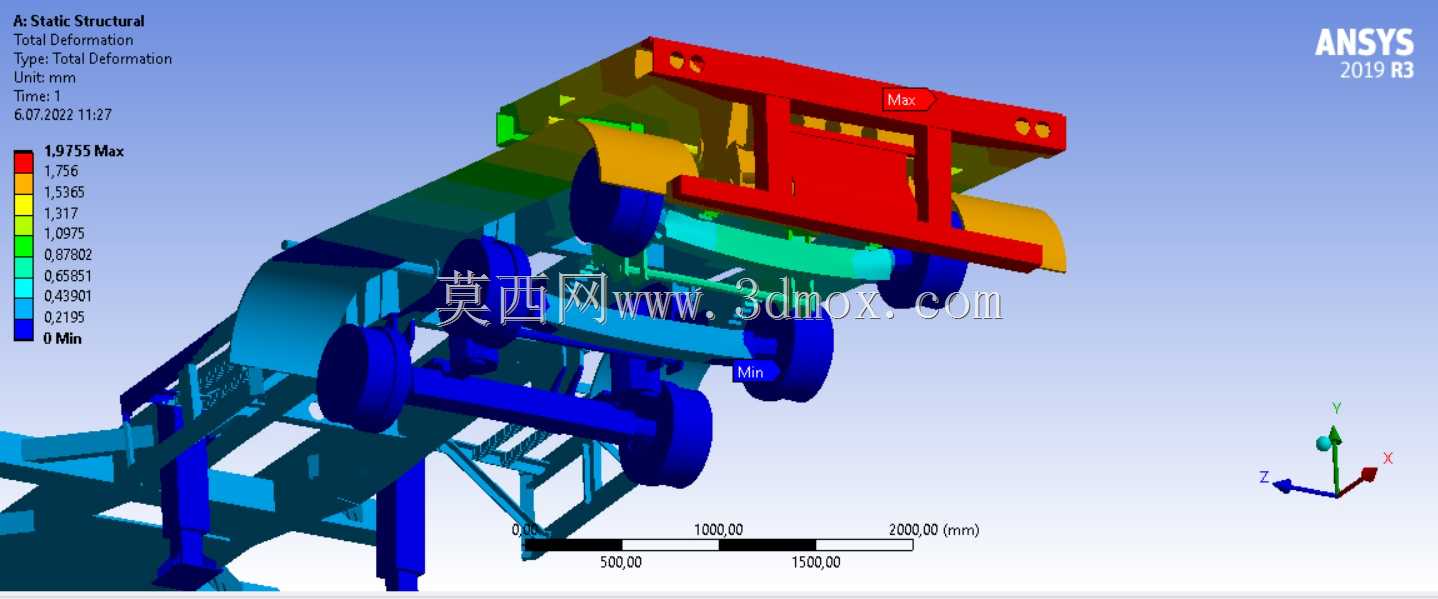

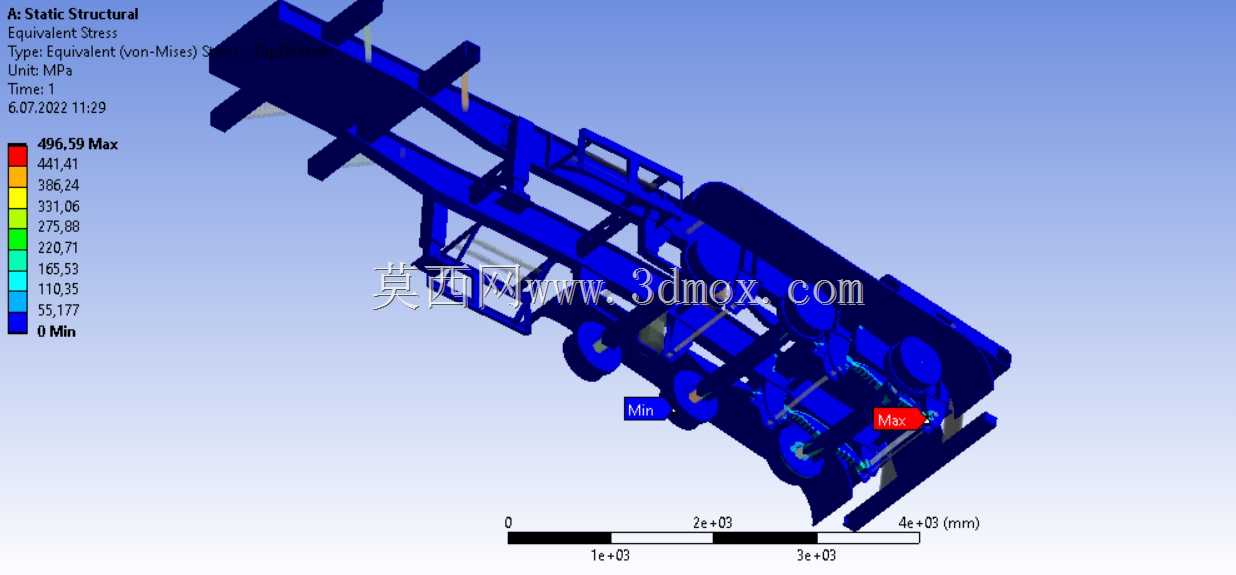

　　仿真过程中对结构钢材的弹性模量、泊松比、屈服强度等参数按实际选用的高强度大梁钢参数赋值，约束条件完全贴合实际使用边界：在支腿触地支撑工况下，约束支腿底部的全向自由度，在鞍座连接位置施加对应方向的位移约束，同时在整个货台承载面均匀施加400000N的垂向载荷，模拟满载货物时的垂向重压。从仿真得到的总变形云图可以看出，车架最大变形出现在货台尾部远离支撑点的区域，变形量沿纵梁方向从支撑位置向尾部呈梯度递增，颜色云图从支腿附近的低变形蓝色区域逐步过渡到尾部的高变形红色区域，整体变形趋势符合悬臂承载结构的力学分布规律，各横梁与纵梁连接位置的变形过渡均匀，未出现局部突变的异常变形区域，说明当前横梁排布密度与连接结构设计合理，

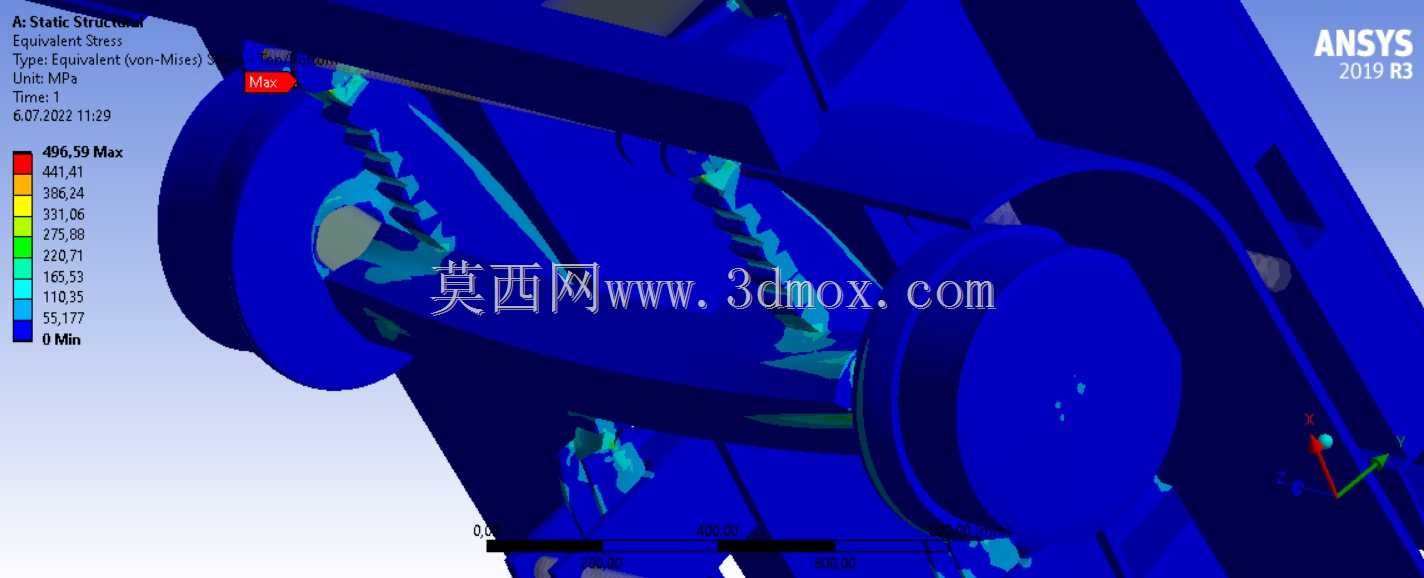

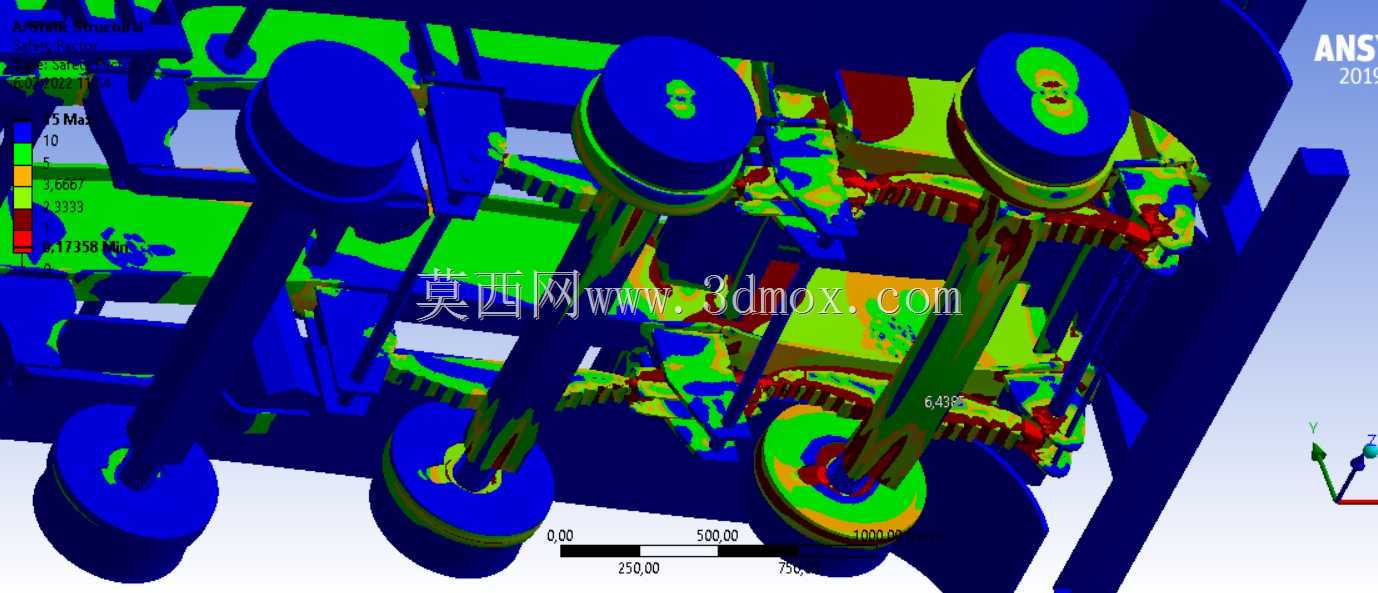

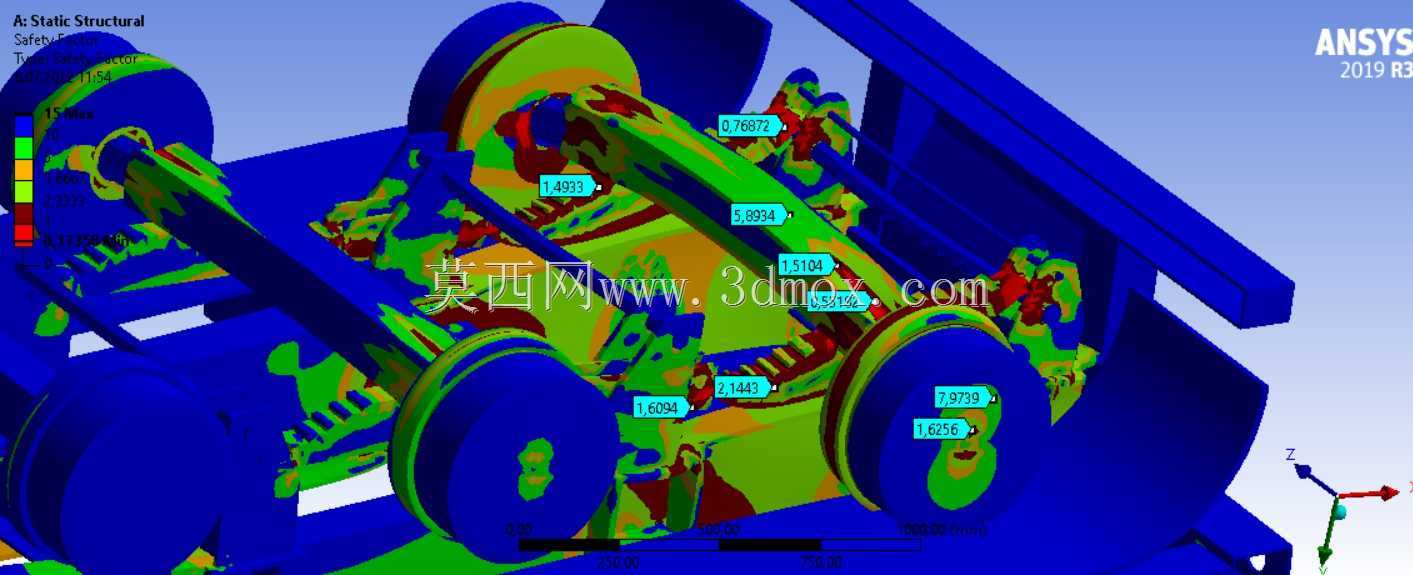

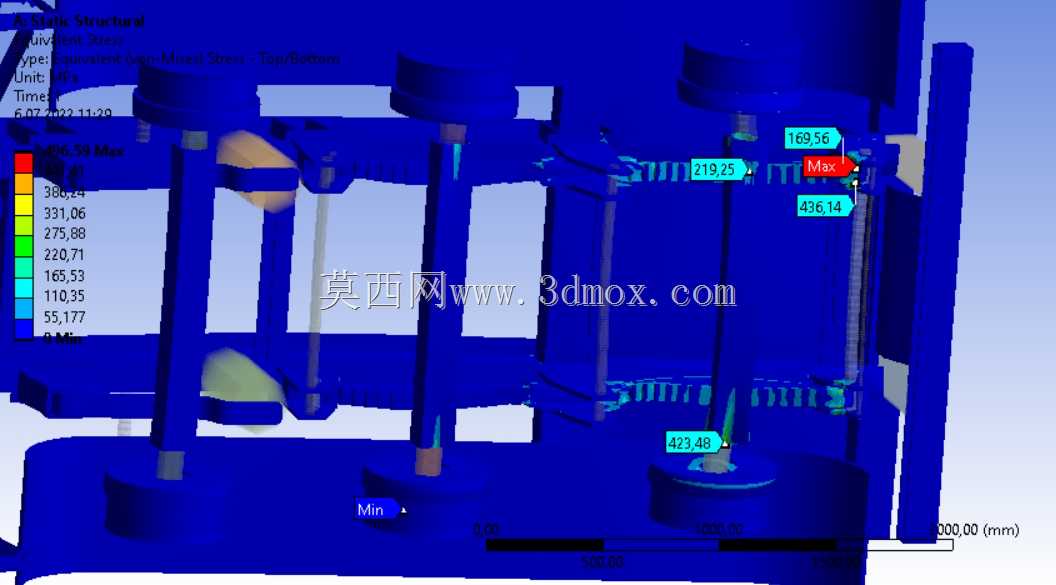

　　能够有效将局部载荷分散到整个车架结构上。在实际工程应用中，这类仿真结果可直接用于指导车架结构的优化迭代，针对变形量较大的尾部区域可通过局部增加加强筋、调整纵梁截面厚度的方式提升局部刚度，对于应力富余较多的区域可适当优化板材厚度实现减重，同时仿真过程中提取的各连接节点应力数据，也能为焊接工艺的补强位置提供参考，避免实际运营中出现焊缝开裂、结构永久变形等失效问题。整个建模过程完全还原实际车架的安装边界，包括悬架安装位、车轮安装轴的位置都与实际量产车型保持一致，确保仿真结果能够直接映射真实车辆的受力状态，为后续的结构改进、样车试制提供可靠的数据支撑，减少物理样机的试验次数，缩短产品开发周期。
