卧式5000升大容量储水罐结构

　　该模型呈现的是一种卧式大容量储运罐体，主体为长圆筒形承压容器，两端采用碟形封头过渡，整体重心低、占地长度方向展开，适合在厂区、农业灌溉点、建筑临时供水区、车辆清洗站点以及小型水处理系统中作为中间储液单元使用。罐体公称容积按5000升级别考虑，主要承担水或低腐蚀性液体的暂存、缓冲和稳定供给任务。与立式储罐相比，卧式布置在高度受限的棚架、车间夹层或车载配套场景中更有优势，同时下部支撑点分散，对基础单点承载要求相对缓和。

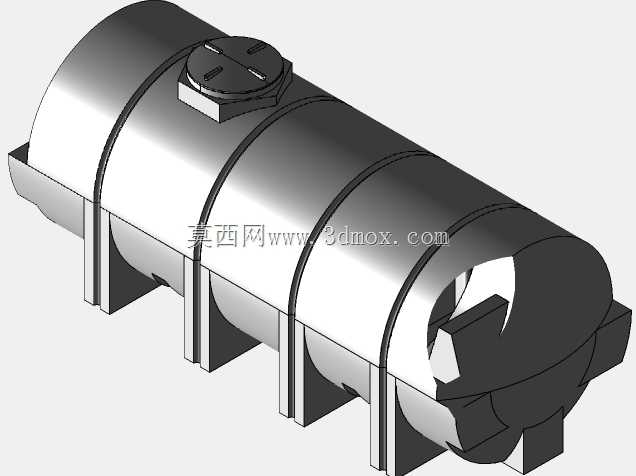

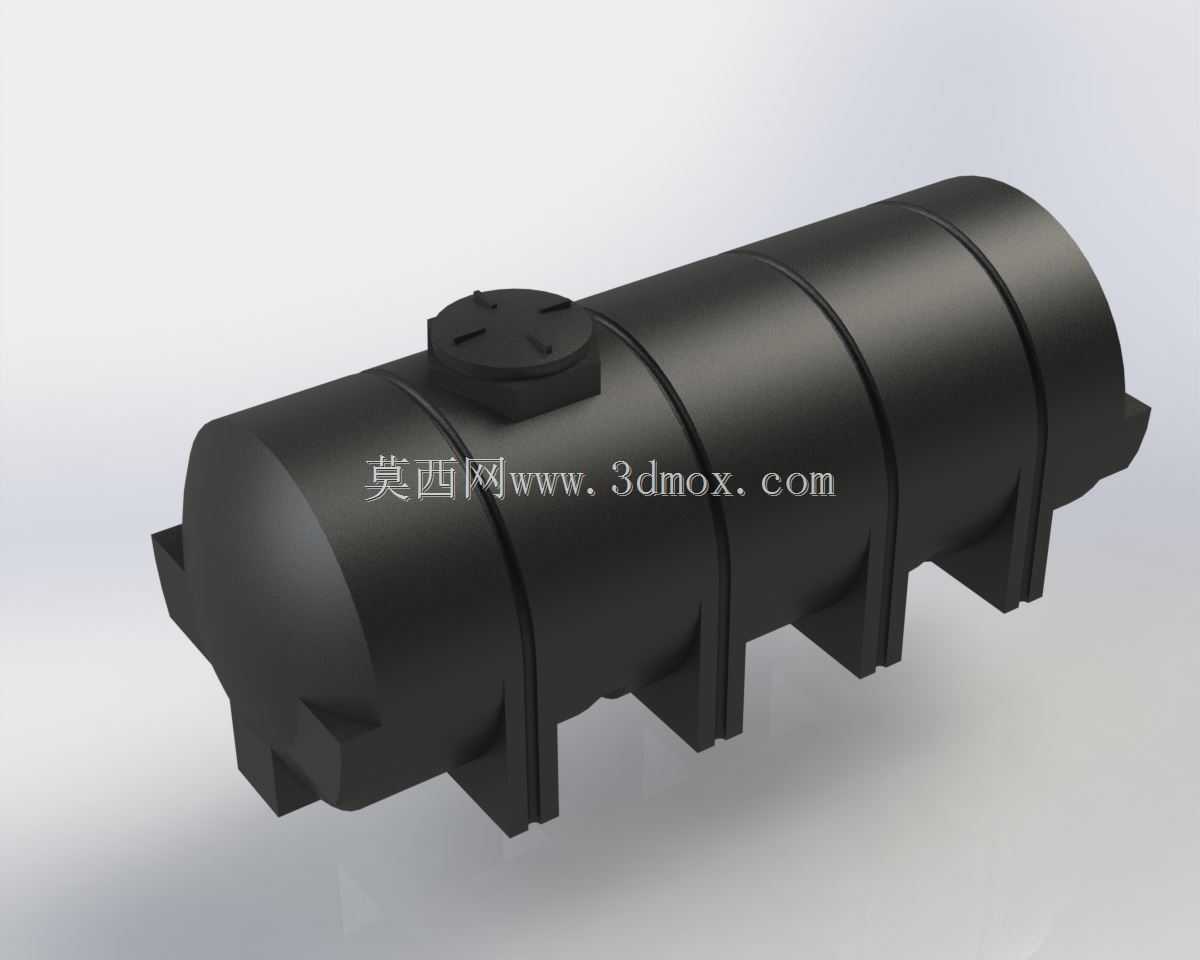

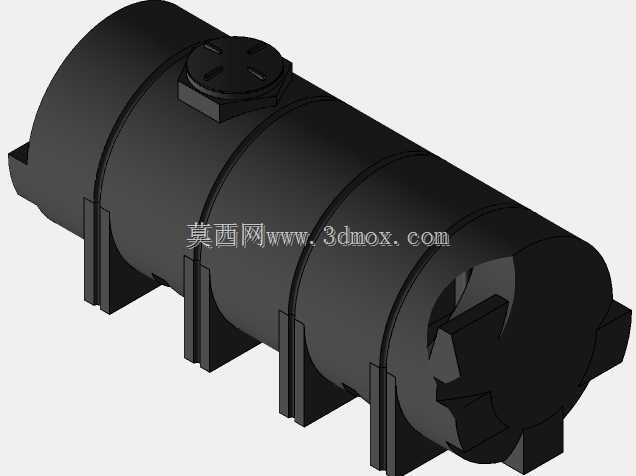

　　结构上，筒体外部设置多道环形加强筋，沿轴向间隔分布。这些环筋并非单纯装饰，而是用于提高薄壁塑料罐在满液状态下的抗外鼓和抗屈曲能力。罐体充液后，筒壁会受到持续内压和液体静压力作用，长圆筒中段挠度最明显，环筋能够把大面积壁板分割成较短的受载区段，降低局部变形量。两端封头采用圆弧收口，可减少端部应力集中，也便于滚塑或吹塑成型时材料均匀铺展。顶部设置带盖检修或加注口，口盖外形近似方形并带有加强轮廓，能够满足人工检查内部、接入加注管路以及安装通气附件的需要。

　　罐体下方布置多组一体式鞍形支座，支座与筒体下部轮廓贴合，并向两侧形成落地支脚。支脚带有竖向肋板和底部承托面，使罐体重量能够通过多个接触区域传递到基础。工程布置时，不能只看罐体外形长度，还需要预留支脚外扩宽度、检修口开启空间以及管路连接距离。罐体两侧应留出阀门、管道、法兰或快接接头的操作位置；顶部加注口上方应保证开盖和人员观察空间；底部若设置排污口，则需要在基础中预留凹槽或集水位置，以便排空和清洗。

　　从设计思路看，这类储液罐强调成型工艺性与使用稳定性的平衡。塑料罐体适合采用整体成型方式减少焊缝和渗漏风险，外壁加强筋、支脚和筒体应尽量形成连续过渡，避免尖角造成应力集中。模型中筒体、封头、环筋、顶部口盖和下部支座的比例关系，可用于校核罐体在装配空间中的占位，也可为钢结构托架、混凝土基础、捆扎固定带以及外接管路的布置提供参考。若用于户外，还应结合紫外线老化、风载和地基沉降因素，在支脚处设置垫木或混凝土梁，使各支撑点尽量均匀受力。

　　实际选型时，5000升容量意味着满水质量约达到五吨级，安装边界不能按空罐重量处理。基础需要沿罐体轴向形成连续或多点支撑，支脚不应悬空；罐体周围应设置防滚动限位，尤其在运输车辆或移动平台上使用时，鞍座与绑带需共同约束轴向和径向位移。管路设计不宜把外部管道重量直接强加于罐体接口，进水管、出水管和溢流管应设置独立支架，并通过柔性接头补偿沉降与热胀冷缩。通气口需保持通畅，防止泵送过程中罐体出现负压吸瘪或超压鼓胀。

　　该三维结构把罐体的主要功能特征表达得较清楚：圆筒主体提供储液空间，环筋控制薄壁变形，碟形封头改善端部受力，顶部口盖承担加注与检修，下部鞍座负责承载和定位。对于结构设计人员而言，可在此基础上继续细化接口方位、壁厚分布、固定方式和基础尺寸；对于设备选型人员，则可通过模型直观判断其在供水、节水、农林灌溉和临时储液场景中的布置可行性。
