低型拖车重载货轮车轮总成

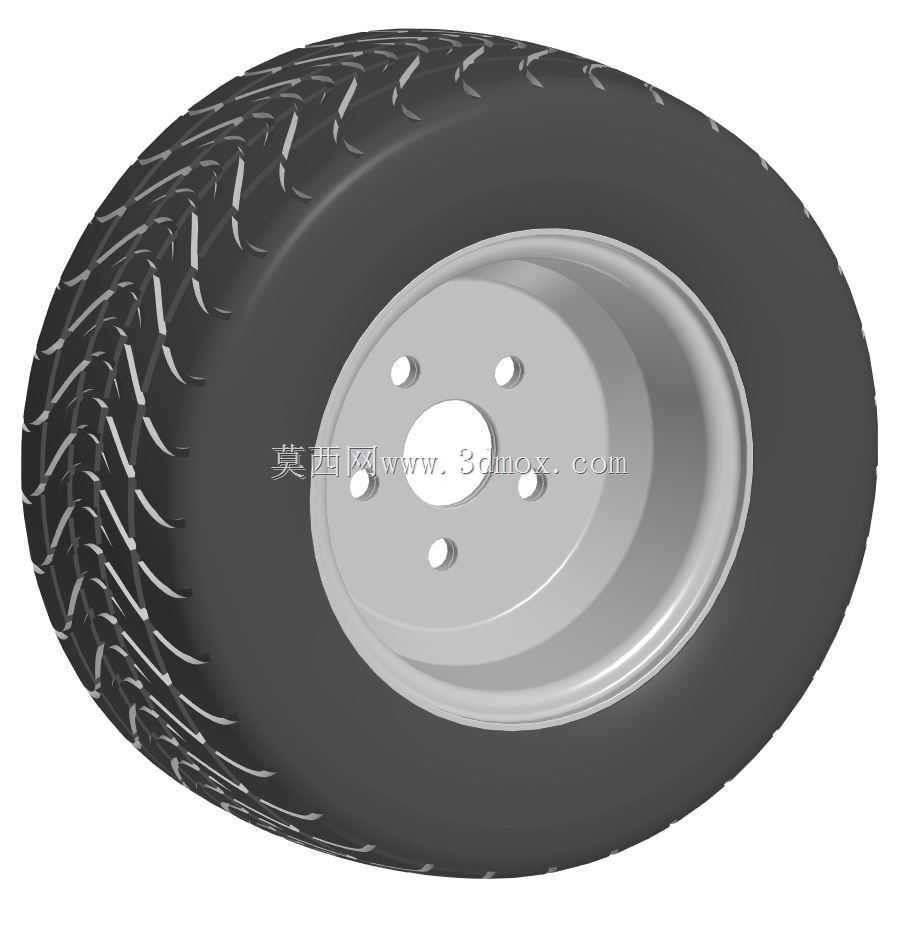

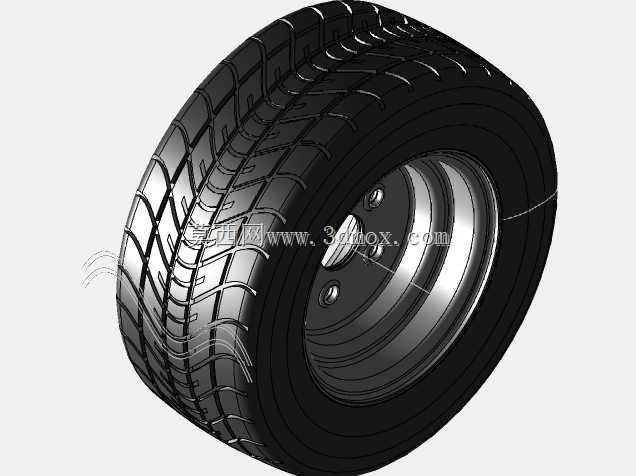

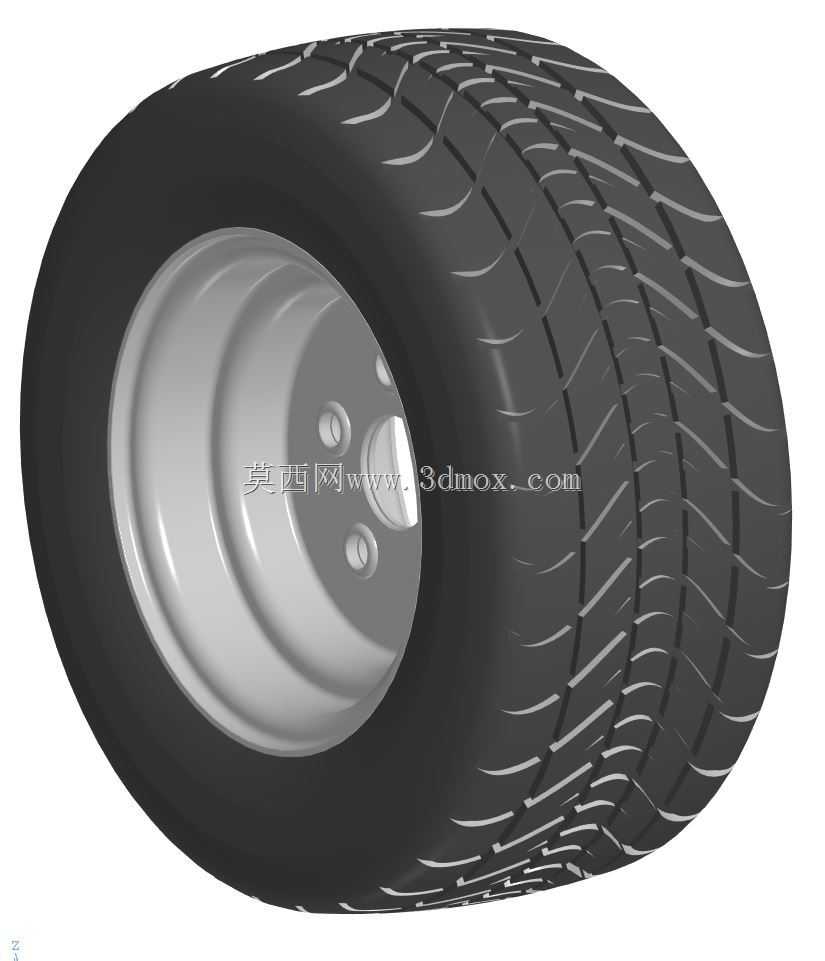

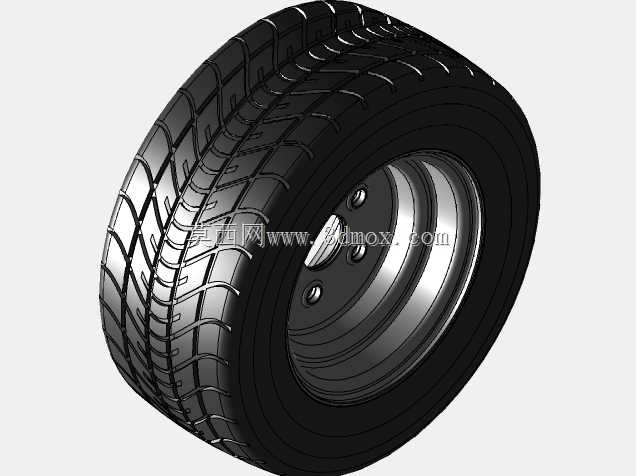

　　该车轮总成主要面向低型拖车、厂区转运挂车、轻型货运拖斗以及短途物料搬运设备的行走系统设计，属于承载与行驶功能合一的关键部件。模型完整呈现了橡胶轮胎、金属轮辋、螺栓安装孔位和中心定位区域之间的装配关系，能够用于拖车底盘布置、轮端空间校核、承载结构分析以及行走机构方案评审。

　　在实际使用场景中，这类车轮并不追求高速车辆的复杂操控性能，而是更关注低速、短距、频繁启停条件下的承载可靠性。低型拖车通常在仓库、工厂、园区、农场、维修车间或小型物流场地内运行，路面可能为水泥地、沥青地、压实土路或存在接缝与轻微障碍的硬化地面。车轮需要承受整车自重和货物重量，并在转向、牵引、制动或驻车时传递纵向力与侧向力。单轮承载能力按700公斤考虑时，整车布置可根据轴数、轮数和载荷分布进行匹配，设计时还应预留动载、冲击和偏载余量，避免仅按静态重量简单选型。

　　轮胎部分采用195×50规格对应的外轮廓表达，胎面宽度、断面高度和外径共同决定车辆的离地高度、通过性与稳定性。低断面轮胎有利于降低拖车平台高度，使装卸面更接近地面，便于人工搬运货物、叉车接驳或放置低矮箱体。较宽的胎面可以增加接地面积，降低单位面积压力，在硬化路面上滚动更平稳，也能减少对地面的压痕。胎面花纹沿圆周连续布置，沟槽方向和块状纹理兼顾低速牵引、排水与耐磨需求；模型中对花纹起伏、胎侧圆弧和胎圈区域进行了实体化表现，可用于外观检查、运动包络分析以及与挡泥板、车架边梁的间隙判断。

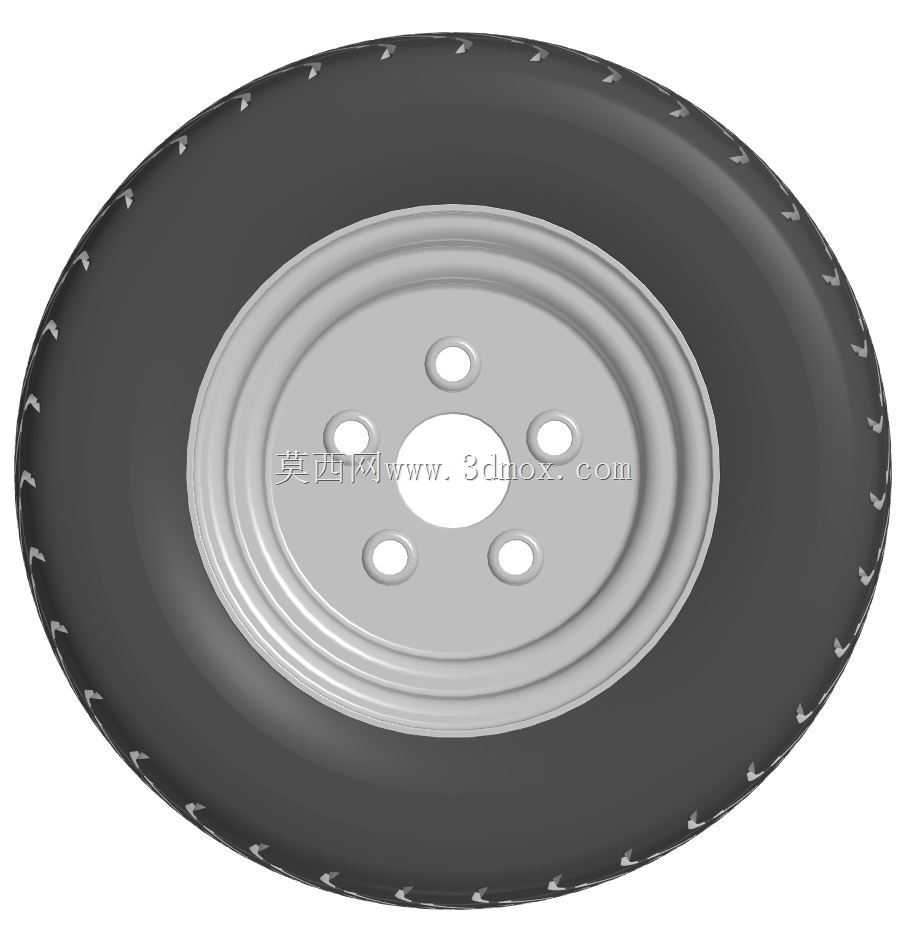

　　轮辋是轮胎与车轴之间的金属承载件，外形采用冲压成型后的盆式结构。中部隆起区域围绕中心孔形成定位面，周围均布多个安装孔，用于与轮毂或轴头连接。孔位分布直接决定装配互换性，建模时需要保证孔中心圆直径、孔数、孔径和中心孔同轴度符合安装边界。轮辋外缘承担胎圈固定作用，胎圈落座后通过充气压力形成摩擦锁紧，传递牵引和制动扭矩；因此轮缘宽度、深度、过渡圆角以及气门嘴附近空间都不能随意简化。若在后续工程中进行受力分析，应重点关注安装孔周边、轮辐过渡区和轮缘弯折区的应力集中，这些位置在超载、颠簸或紧固不均时容易出现裂纹或永久变形。

　　从设计思路看，该总成强调结构简单、维护方便和成本可控。拖车车轮通常需要在现场快速更换，标准化的轮胎规格和孔位布置有利于备件采购。轮辋表面采用金属涂装或镀锌防腐思路，适合户外和半户外环境；轮胎材料则以耐磨橡胶为基础，需要兼顾抗老化、抗切割和适当弹性。模型将轮胎与轮辋按装配状态组合，能够直观展示胎圈卡入轮缘、中心孔与轴头配合、螺栓穿过安装孔的关系，避免在整车设计中出现轮胎擦碰车架、螺栓长度不足或轮毂端面贴合不充分等问题。

　　安装边界方面，车轮外径决定轮罩和车架下方的最小圆弧空间，胎宽决定双轮并装或单侧布置时的横向尺寸，中心孔高度决定拖车货台高度。布置转向桥时，还需结合主销偏移量、转弯半径和轮胎最大摆角校核扫掠空间；固定桥布置则要关注左右轮距、轴承座位置和轮胎外侧与车厢侧板的距离。螺栓紧固面应保持平整，轮毂支承面与轮辋贴合区域不得有焊缝凸起或杂物，否则会引起夹紧力不均。轮胎充气后外径会略有增大，悬架压缩或路面冲击时车轮相对车架产生位移，因此整车三维布局中应在胎顶、胎侧和周边构件之间保留合理间隙。

　　该模型适合机械设计人员在拖车底盘开发、轮端选型教学、承载方案演示和装配干涉检查中使用。通过观察轮胎花纹、轮辋冲压形态、孔位排布和整体比例，可以把抽象的规格参数转化为具体结构边界，为后续工程图绘制、强度校核、BOM编制和样件试制提供清晰的三维依据。
