碳纤维无人机螺旋桨翼型结构

　　该结构件面向小型多旋翼无人机、固定翼验证机及航模动力系统的螺旋桨应用场景，核心作用是将电机输出的旋转扭矩转化为轴向推进力，为飞行器提供升力与前进动力。在实际飞行工况中，螺旋桨需要同时承受高速旋转产生的离心拉伸载荷、气动交变弯曲载荷以及起降阶段的小幅冲击载荷，碳纤维复合材料的高比强度、高比刚度特性恰好匹配这类轻量化高负载需求，相比传统塑料桨叶，其形变更小、动平衡稳定性更强，疲劳寿命也显著提升。

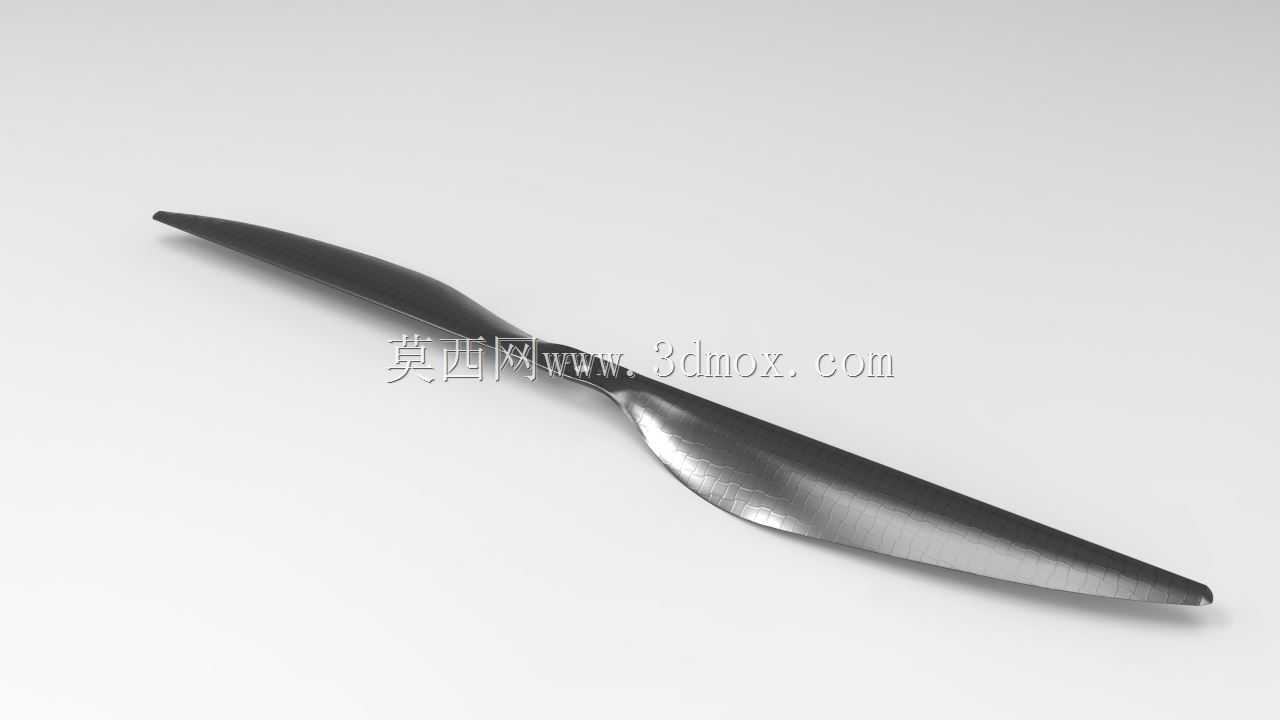

　　从功能特性来看，该翼型采用15×5规格的桨叶参数设计，即桨叶旋转直径对应15英寸量级，螺距对应5英寸量级，适配中小型无人机的动力输出区间。桨叶翼型沿展向采用连续变截面设计：根部区域厚度较大，用于承担离心力与弯矩的复合载荷，同时预留与电机桨座配合的安装夹持面，安装边界需匹配标准电机轴径与桨夹宽度，装配时需保证两片桨叶的安装角完全一致，避免旋转时产生不平衡振动；中部翼型保持合适的弯度与厚度分布，在巡航转速下维持较高的升阻比，减少无用的功率损耗；梢部逐渐收薄，既降低翼尖涡流带来的诱导阻力，也减小高速旋转时的桨尖噪声。

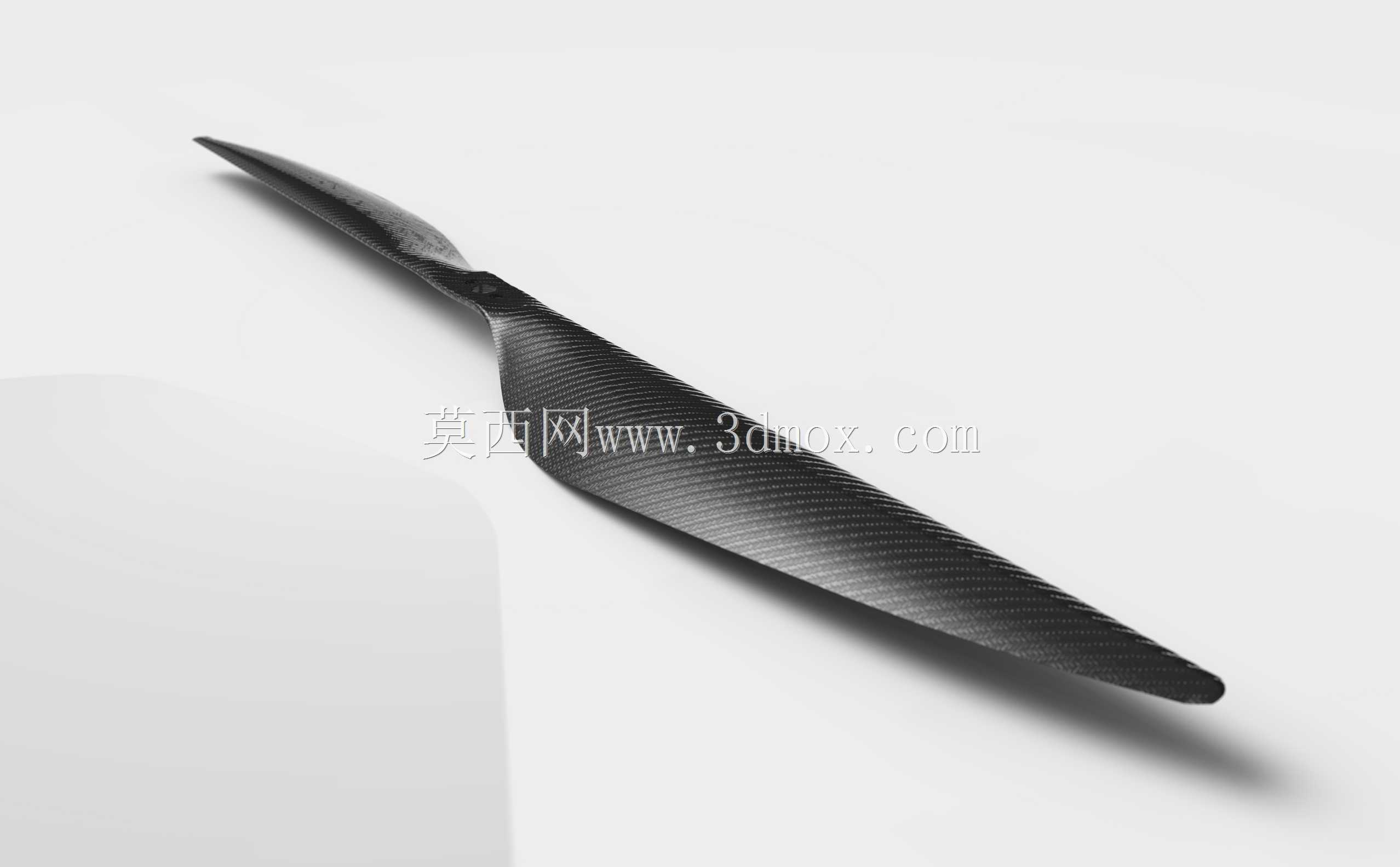

　　设计思路上，首先围绕气动效率展开翼型选型，沿桨叶展向不同位置的线速度差异极大，根部线速度低、梢部线速度高，因此不同展向位置的翼型攻角、弦长都做了差异化匹配：根部弦长较短、安装角偏大，适配低线速度下的气流做功需求；梢部弦长逐步收窄、安装角相应减小，避免高线速度下出现气流失速。其次针对结构强度做铺层逻辑优化，碳纤维铺层方向沿桨叶展向为主、辅以少量横向铺层，在控制整体重量的前提下，提升摆振与挥舞方向的抗变形能力，桨叶表面的斜向纹理也对应铺层方向，既保证成型后的外观一致性，也能直观反映材料的受力传递路径。

　　外形尺寸方面，整桨旋转直径需与无人机机臂的安装间距匹配，装配后要保证桨尖与机身、相邻桨叶之间留有足够安全间隙，避免飞行中发生碰擦；桨叶根部的安装孔位、夹持面厚度需和常用电机桨座的适配范围对齐，安装边界还要考虑桨垫、锁紧螺母的装配空间，保证锁紧后桨叶无轴向窜动。在三维建模过程中，需要先构建沿展向分布的多个翼型基准截面，通过放样生成连续的桨叶曲面，再对根部安装区域做实体加厚与安装孔切除，同时校验桨叶的质心位置，保证单片桨叶的静平衡精度，成对装配后还要控制动平衡余量，降低电机高速运转时的振动传递。这类碳纤维螺旋桨多用于航拍无人机、航测无人机以及小型电动固定翼飞机，在轻量化要求高、飞行时长要求长的场景中，其气动效率与结构稳定性的优势能够得到充分发挥。
